S01. 手写x86操作系统--引导程序和加载器load的实现

已于 2024-08-05 13:18:23 修改
阅读量376 收藏 5
点赞数 10
分类专栏： 手写操作系统笔记 文章标签： linux c++ 算法 服务器 数据结构 操作系统
于 2024-07-21 11:11:44 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_51952055/article/details/140561088
版权

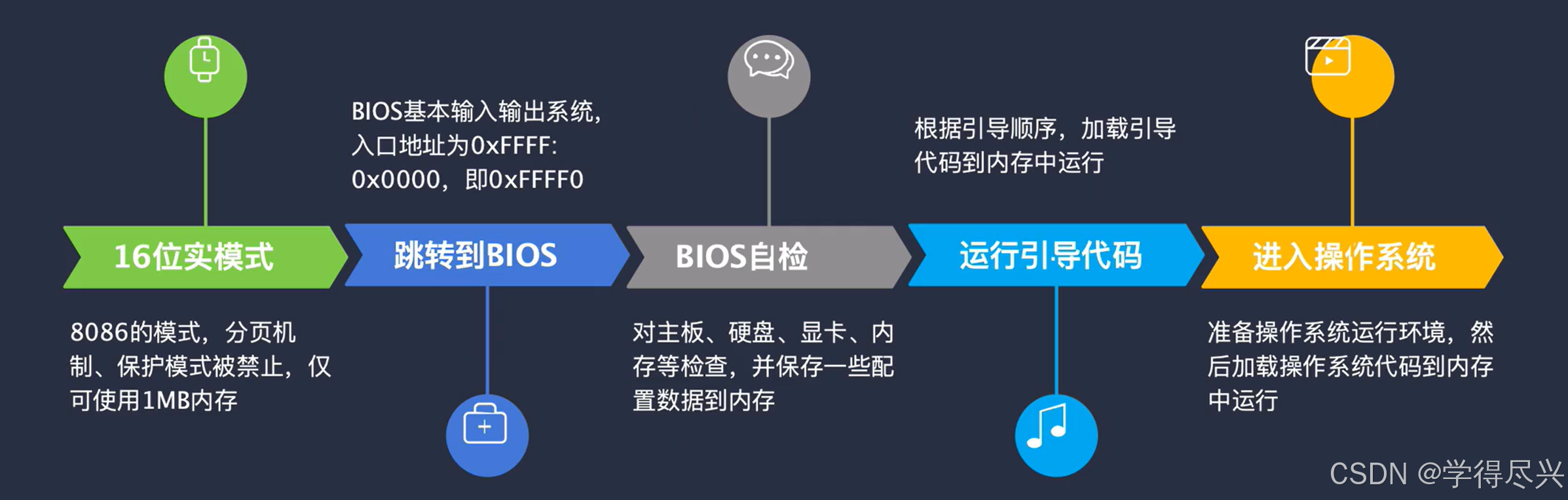

一、计算机的启动流程

  1. 在开机的一瞬间，CPU的cs:ip寄存器被强制初始化为0xf000:0xfff0。由于开机的时候处于实模式，在实模式下的段基址要乘以16，也就是左移4位，于是0xf000:0xfff0的等效地址是0xffff0，此地址便是BIOS的入口地址。
  2. 地址0xffff0距1MB只有16个字节，BIOS真正的代码不在这，此处的代码只是个跳转指令jmp far f000:e05b。段基址0xf000左移4位+0xe05b，即跳向了0xfe05b处，这是BIOS代码真正开始的地方。接下来BIOS便马不停蹄地检测内存、显卡等外设信息，当检测通过，并初始化好硬件后，开始在内存中0x000-0x3ff处建立数据结构，中断向量表（IVT）并填写中断例程。BIOS最后一项工作是校验启动盘中位于0号硬盘0磁道1扇区的内容。如果此扇区末尾的两个字节分别是魔数0x55和0xaa，BIOS便认为此扇区中确实存在可执行的程序（MBR），便加载到物理地址0x7c00，随后跳转到此地址，继续执行。BIOS跳转到0x7c00是用jmp 0:0x7c00实现的，这是jmp指令的直接绝对远转移用法，段寄存器cs会被替换，这里的段基址是0，即cs由之前的0xf000变成了0。
  3. MBR（主引导记录，Main Boot Record）的任务是加载某个程序（这个程序一般是内核加载器，很少有直接加载内核的）到指定位置，并将控制权交给它。所谓的交控制权就是jmp过去而已。MBR代码通常只有512字节，无法容纳完整的操作系统或内核加载程序，因此通常会加载一个更大的二级加载器。
  4. 引导加载程序负责进一步初始化硬件，并将操作系统内核加载到内存中。它通常会读取磁盘上的文件系统，找到内核文件，并将其加载到内存的适当位置。内核加载完成后，引导加载程序将执行权交给内核，开始执行操作系统内核代码。操作系统内核接管后，开始初始化更高层次的系统资源和服务，最终启动用户空间的应用程序。

二、实模式vs保护模式

1、实模式

x86在上电启动后自动进入实模式，即16位工作模式，这种模式是最早期的8086芯片所使用的工作模式。早期的芯片设计得较简单、工作模式也较简单，所以有诸多限制：

  • 最大只能访问1MB的内存。采用段值：偏移的方式访问，内核寄存器最大为16位宽。如段寄存器CS, DS, ES, FS, GS, SS均为16位宽，AX, BX, CX DX, SI, DI, SP等也均为16位宽
  • 所有的操作数最大为16位宽，出栈入栈也以16位为单位
  • 没有任何保护机制，意味着应用程序可以读写内存中的任意位置
  • 没有特权级支持，意味着应用程序可以随意执行任何指令，例如停机指令、关中断指令
  • 没有分页机制和虚拟内存的支持

2、保护模式

 在后续的芯片设计中，intel为处理器增加了一些新的功能，可以实现某些保护功能，即保护模式。具体的特点如下：

  • 寄存器位宽扩展至32位，例如AX扩展至32位的EAX，最大可访问4GB内存（段寄存器依旧为16位）。
  • 所有操作数最大为32位宽，出入栈也为32位。
  • 提供4种特权级。操作系统可以运行在最高特权级，可执行任意指令；应用程序可运行于最低特权级，避免其执行某些特权指令，例如停机指令、关中断指令。
  • 支持虚拟内存，可以开启分页机制，以隔离不同的应用程序。

2.1 段描述符

在80386及其后续处理器的保护模式下，段描述符是一个8字节（64位）的数据结构，用于定义内存段的基址、限长和访问权限等信息。以下是段描述符的结构及各字段的详细作用。

位范围字段名称大小描述
0-15段界限16 bits段的低16位限长，定义段的大小（以字节为单位）。
16-31段基址 16 bits段的低16位基地址，定义段的起始地址。
32-39段基址 8 bits段的中间8位基地址。
40-43类型TYPE4 bits描述段类型，例如代码段、数据段、系统段等。
44S 位1 bit描述符类型标志，0表示系统段描述符，1表示数据段描述符。
45-46DPL2 bits特权级，定义段的特权级别（0到3）。
47P 位1 bit段存在标志，1表示段存在，0表示段不存在。
48-51段界限4 bits段的高4位限长。
52AVL1 bit可用位，系统软件可自由使用。
53L 位1 bitL为1表示64位代码段，否则表示32位代码段，仅在IA-32e模式下有效。
54D/B 位1 bit默认操作大小（0表示16位段，1表示32位段）。
55G 位1 bit粒度标志，0表示段限长以字节为单位，1表示段限长以4KB为单位。
56-63段基址 8 bits段的高8位基地址。

2.2 段选择子

x86访问内存的机制是“段基址 : 偏移地址”,无论是实模式，还是保护模式，都要遵循此方式。在实模式下，段基址直接写在段寄存器中，而在保护模式下，段寄存器中的不再是段基址，而是段选择子，通过该选择子从GDT或LDT中找到相应的段描述符，从该描述符中获取段的起始地址。由于选择子的索引值部分是13位，即2的13次方是8192，故最多可以索引8192个段段选择子的结构如下：

位字段名称描述
0-1请求特权级（RPL）描述符请求特权级，表示访问权限级别，范围0-3。
2表指示符（TI）表示使用GDT还是LDT，0表示GDT，1表示LDT。
3-15描述符索引（Index）描述符在GDT或LDT中的索引，用于定位具体的段描述符。

 2.3 段描述符表&GDT寄存器

在x86架构的保护模式下，段描述符表用于管理内存段，其是一个包含多个段描述符的数组。段描述符表有两种主要类型：全局描述符表（GDT）和局部描述符表（LGDT位于内存中，需要用专门的寄存器指向它后，CPU才知道它在哪里。这个专门的寄存器便是GDTR，即GDT Register，专门用来存储GDT的内存地址及大小。GDTR是个48位的寄存器，结构如下：

字段名称大小描述
基地址32 bitsGDT的起始地址。
限长16 bitsGDT的大小（减1，以字节为单位）。

由于GDT的大小是16位二进制，其表示的范围是2的16次方等于65536字节。每个描述符大小是8字节，故GDT中最多可容纳的描述符数量是65536/8=8192个，即GDT中可容纳8192个段或门。对此寄存器的访问，不能够用mov gdtr, xxx 这样的指令为GDTR初始化，有专门的指令来做这件事，这就是lgdt指令。lgdt的指令格式是：lgdt 48位内存数据。

2.4 进入保护模式

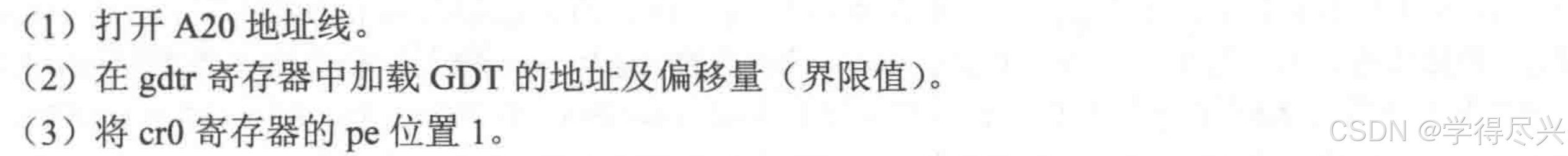

进入保护模式的三个步骤：

三、实模式下获取物理内存容量

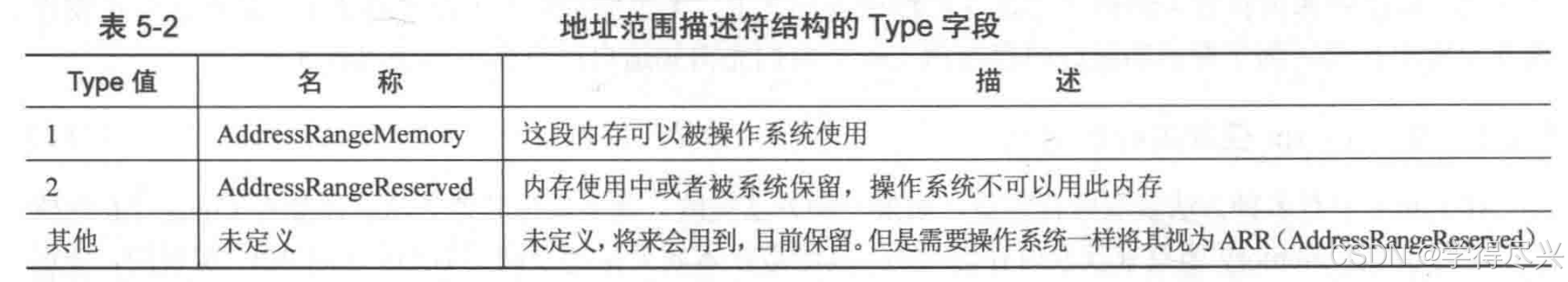

BIOS中断0x15的子功能0xE820能够获取系统的内存布局，由于系统内存各部分的类型属性不同，BIOS就按照类型属性来划分这片系统内存，所以这种查询呈迭代式，每次BIOS只返回一种类型的内存信息，直到将所有内存类型返回完毕。子功能0xE820的强大之处是返回的内存信息较丰富，包括多个属性字段，所以需要一种格式结构来组织这些数据。内存信息的内容是用地址范围描述符来描述的，用于存储这种描述符的结构称之为地址范围描述符(Address Range Descriptor Structure，ARDS)，格式见表5-1。

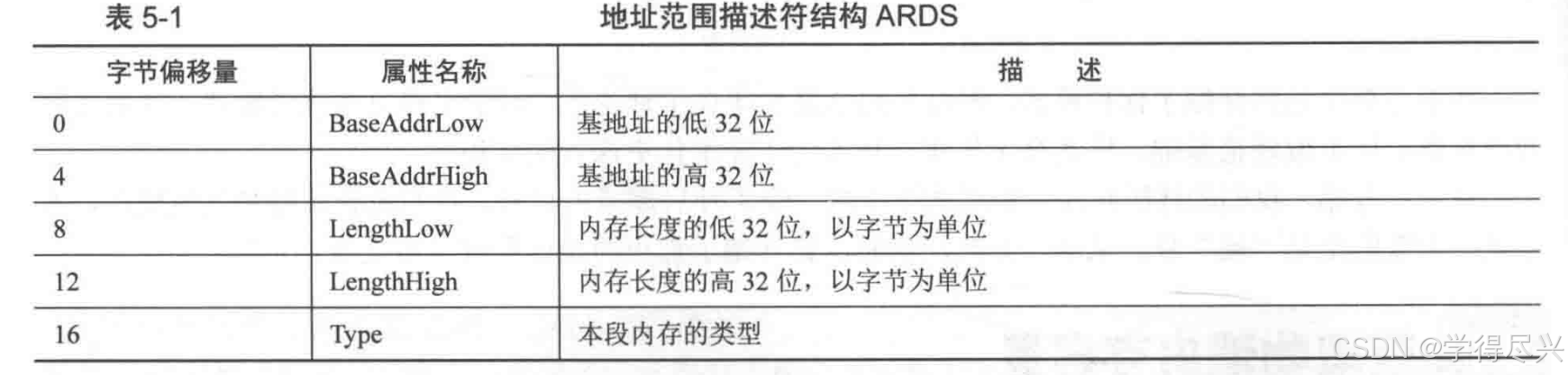

此结构中的字段大小都是4字节，共5个字段，所以此结构大小为20字节。每次int 0x15之后，BIOS就返回这样一个结构的数据。注意，ARDS结构中用64位宽度的属性来描述这段内存基地址(起始地址)及其长度，所以表中的基地址和长度都分为低32位和高32位两部分。其中的Type字段用来描述这段内存的类型，这里所谓的类型是说明这段内存的用途，即其是可以被操作系统使用，还是保留起来不能用。Type字段的具体意义见表5-2。

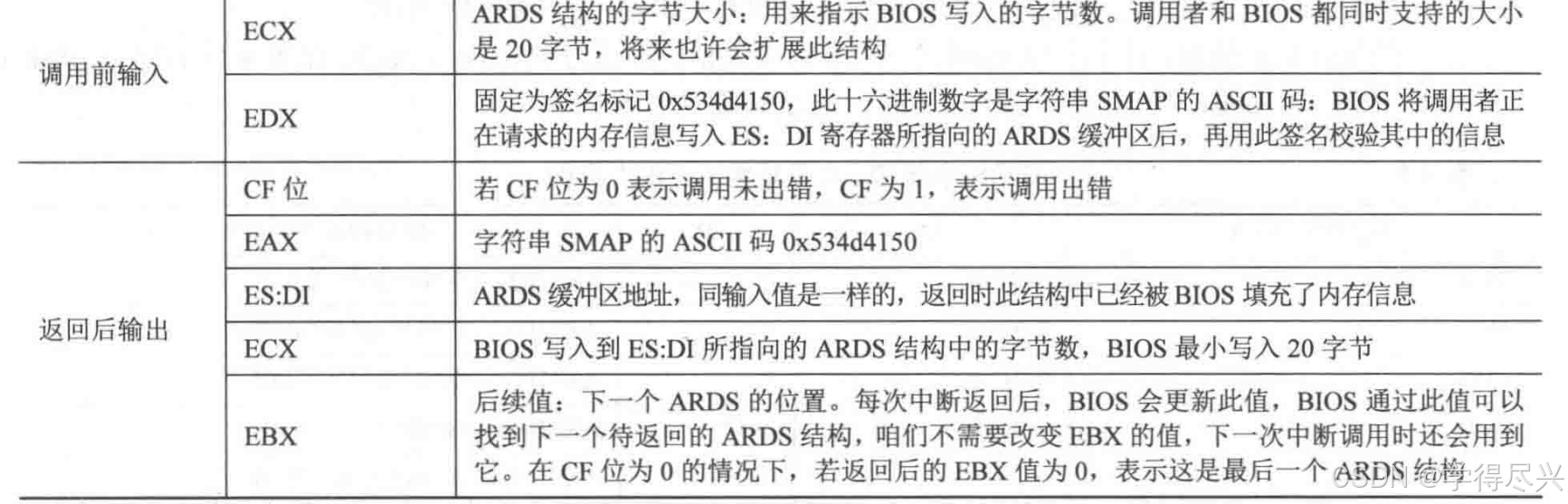

 BIOS中断只是一段函数例程，调用它就要为其提供参数，现在介绍下BIOS中断0x15的0xe820子功能需要哪些参数。表5-3所示是使用此中断的方法，分输入和输出两部分。

INT 0x15的子功能0xE820使用步骤：

  1. 初始化寄存器: 将EAX设置为0xE820，EDX设置为SMAP，EBX设置为0，ECX设置为20，ES设置为指向缓冲区的指针。
  2. 调用中断: 执行INT 0x15中断。
  3. 检查结果: 检查EAX是否返回SMAP以及CF是否清除。如果CF置位，表示调用失败。
  4. 处理返回的数据: 从ES指向的缓冲区读取内存映射表条目，并根据Type字段处理。
  5. 继续调用: 将EBX设置为上一次调用返回的EBX值，再次调用中断，直到EBX返回0。

四、保护模式下使用LBA读取磁盘

进入保护模式后，无法使用实模式下的BIOS中断的磁盘读取服务。由于读取的磁盘数据会放在1MB以上的内存区域，所以也不便于在进入保护模式前使用BIOS的磁盘读取服务来读取。在保护模式下，通常通过直接与硬件通信或者使用操作系统提供的接口来读取磁盘，loader要加载操作系统内核，就必须要和磁盘打交道。打交道的方式很简单，就是通过in 与out指令与磁盘暴露在外的寄存器交互。下图是in与out指令的用法：

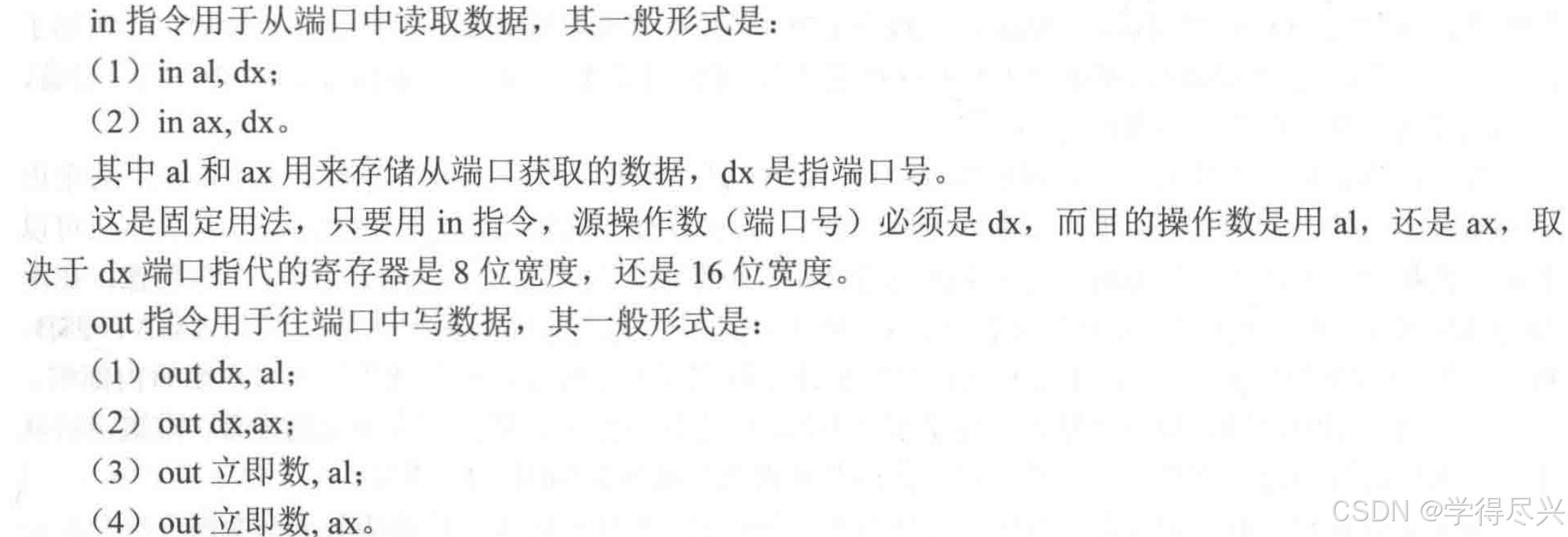

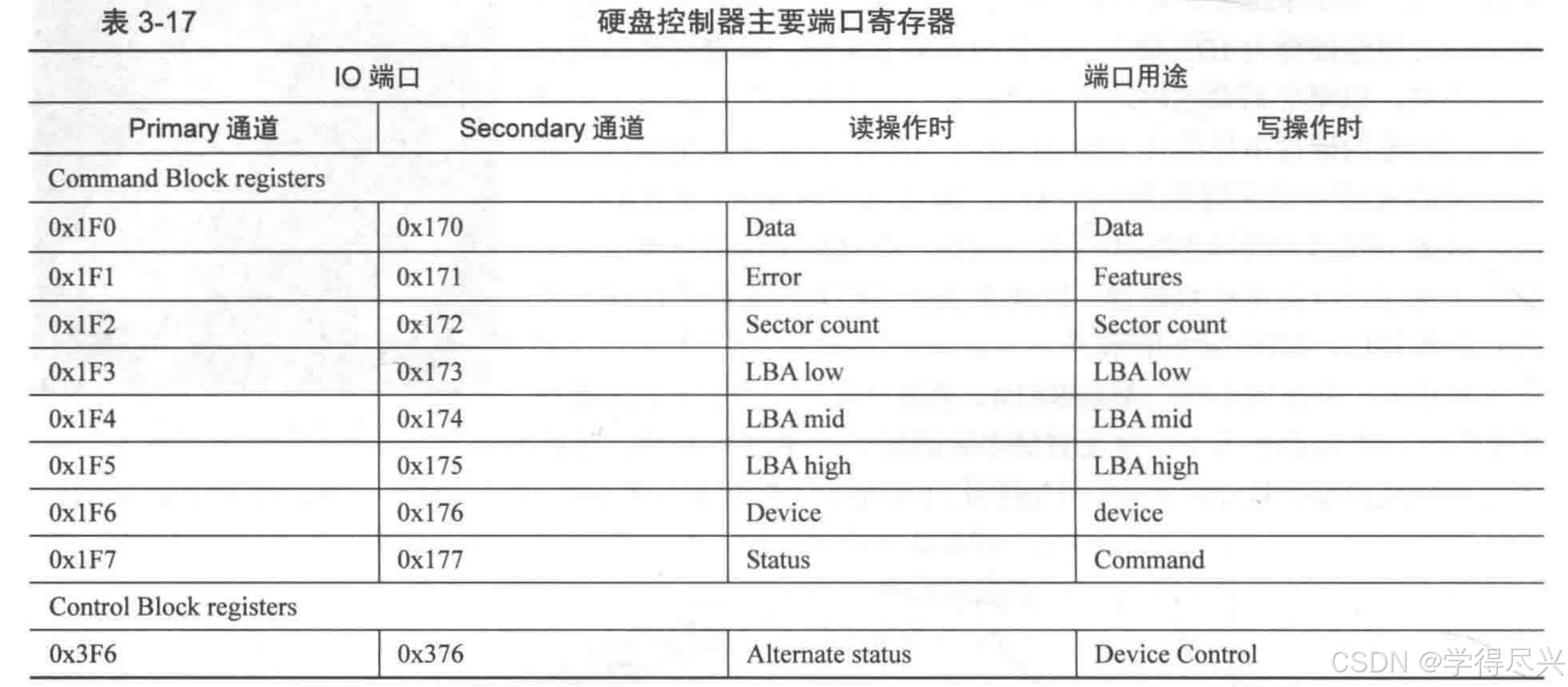

让硬盘工作，我们需要通过读写硬盘控制器的端口，端口就是位于I0控制器上的寄存器，此处的端口是指硬盘控制器上的寄存器。 下面列出了部分端口：

data寄存器：相当于数据的门，数据能进，也能出，所以其作用是读取或写入数据。数据的读写还是越快越好，所以此寄存器较其他寄存器宽一些，16位(表中其他寄存器都是8位的)。在读硬盘时，硬盘准备好的数据后，硬盘控制器将其放在内部的缓冲区中，不断读此寄存器便是读出缓冲区中的全部数据。在写硬盘时，我们要把数据源源不断地输送到此端口，数据便被存入缓冲区里，硬盘控制器发现这个缓冲区中有数据了，便将此处的数据写入相应的扇区中。

Sector count寄存器：用来指定待读取或待写入的扇区数。硬盘每完成一个扇区，就会将此寄存器的值减1,所以如果中间失败了，此寄存器中的值便是尚未完成的扇区。

LBA寄存器：硬盘中的扇区在物理上是用”柱面-磁头-扇区“来定位的(Cylinder Head Sector)，简称为CHS，但每次我们要事先算出扇区是在哪个盘面，咱们希望有一套对人来说较直观的寻址方法，即磁盘中扇区从0开始依次递增编号，不用考虑扇区所在的物理结构（LBA）。LBA是一种逻辑上为扇区编址的方法，全称为逻辑块地址（Logical Block Address）。 LBA有两种，一种是LBA28，用28位比特来描述一个扇区的地址。最大寻址范围是2的28次方等于268435456个扇区，每个扇区是512字节，最大支持128GB。LBA48用48位比特来描述一个扇区的地址，最大可寻址范围是2的48次方，等于281474976710656个扇区，乘以512字节后，最大支持131072TB，即128PB。

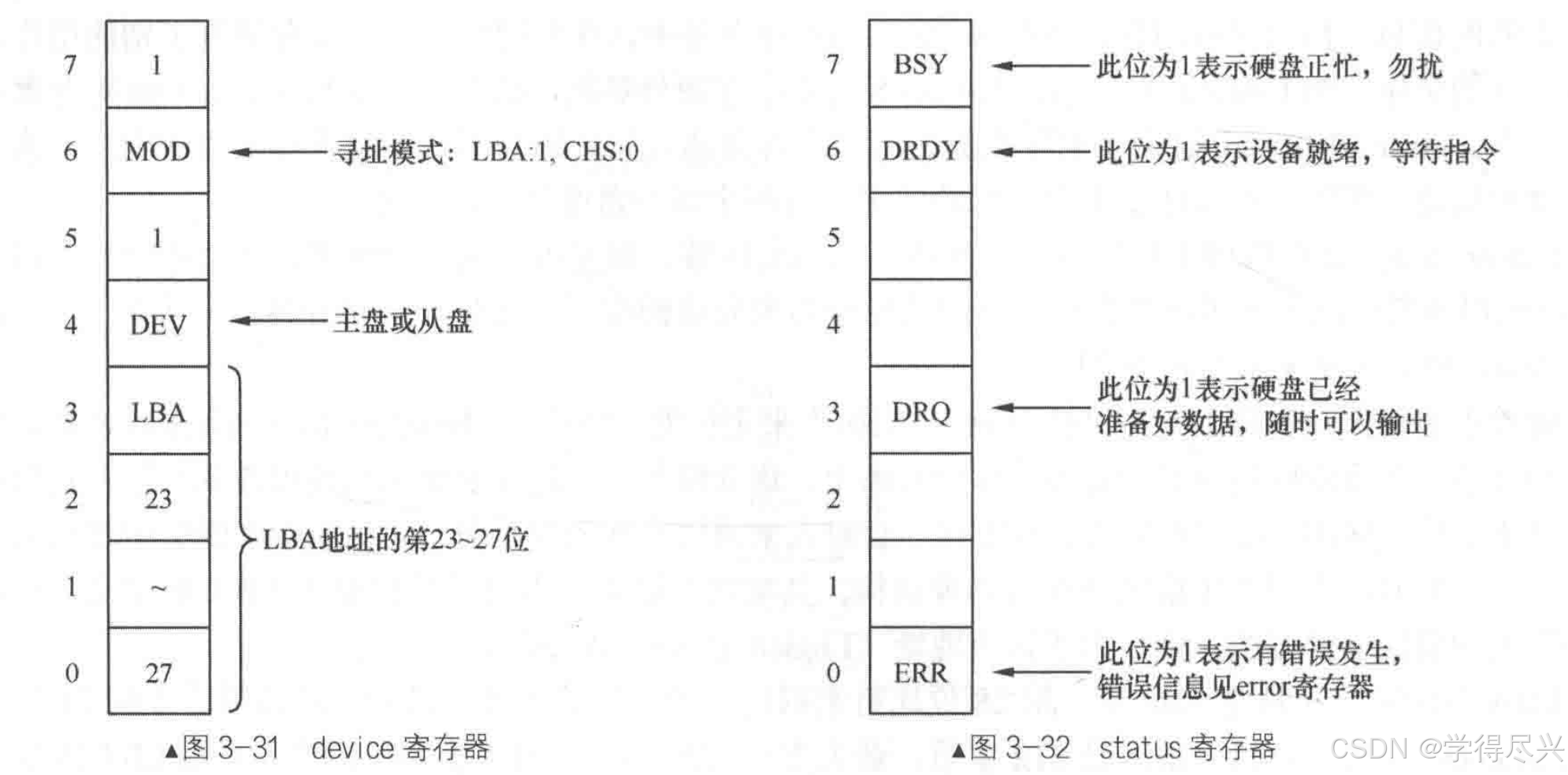

Status&Command：在读硬盘时，端口0x1F7或0x177的寄存器名称是Status，它是8位宽度的寄存器，用来给出硬盘的状态信息。在写硬盘时，端口0x1F7或0x177的寄存Command，此寄存器用来存储让硬盘执行的命令，只要把命令写进此寄存器，硬盘就开始工作了。在咱们的系统中，主要使用了三个命令：0xEC（硬盘识别），0x20（读扇区），0x30（即写扇区）。

虽然操作磁盘很复杂，但都是有章可循的，按照如下步骤操作磁盘即可：

 五、启用内存分页机制

1、一级页表

分页机制的核心是将程序所要用到的虚拟内存空间，拆分成一个个固定大小的小块（虚拟的，4K），与物理内存上的固定大小的小块建立映射关系。就是这样的一种分离，带来了内存管理的粒度更小（原有的段机制下段可能远比4K大得多）、粒度更标准（段大小不一，现在统一成了4K大小）、更灵活（将程序暂时用不到的小块不放入内存中，等用到了再从磁盘中调入）等优点。分页机制打开前要将页表地址加载到控制寄存器cr3中，这是启用分页机制的先决条件之一。32位x86页表项结构如下：

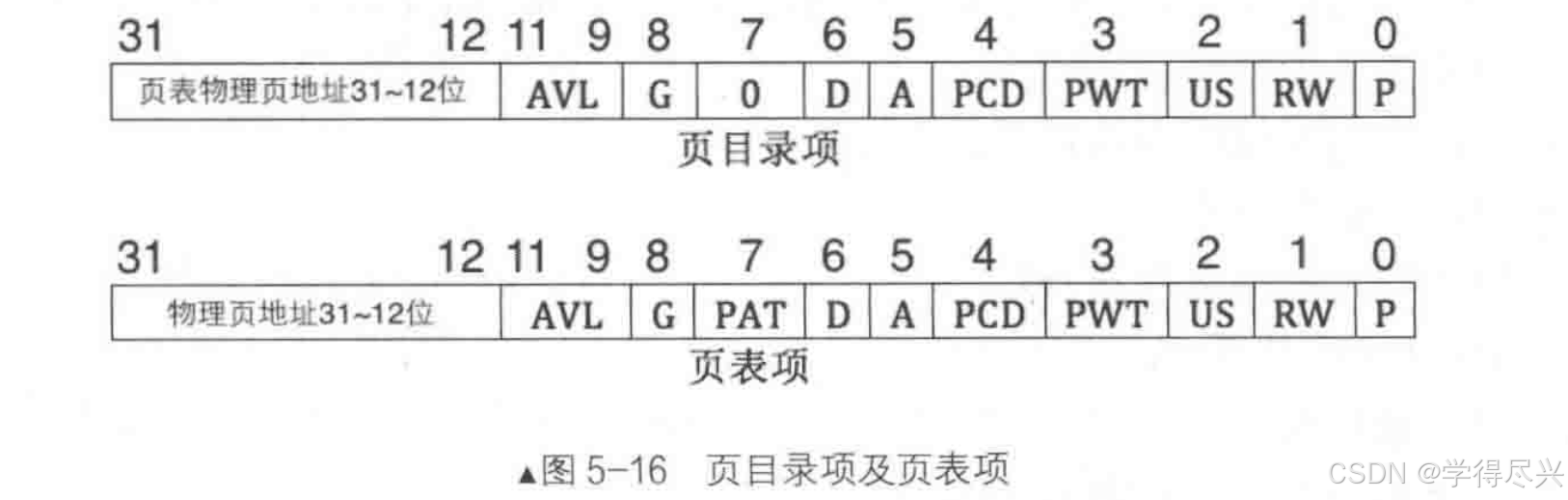

位数范围字段名称大小描述
0P1 bitPresent 位，页是否在物理内存中，1表示存在，0表示不存在。
1R/W1 bitRead/Write 位，0表示只读，1表示读写。
2U/S1 bitUser/Supervisor 位，0表示内核模式，1表示用户模式。
3PWT1 bitPage Write Through 位，控制页的写策略。
4PCD1 bitPage Cache Disable 位，控制页的缓存策略。
5A1 bitAccessed 位，表示该页是否被访问过。
6D1 bitDirty 位，表示该页是否被写入过。
7PAT1 bitPage Attribute Table 位，控制页的缓存属性。
8G1 bitGlobal 位，全局页标志，1表示全局页，不会在上下文切换时刷新TLB。
9-11AVL3 bits可供操作系统软件使用的位。
12-31页框地址20 bits物理页框地址的高20位

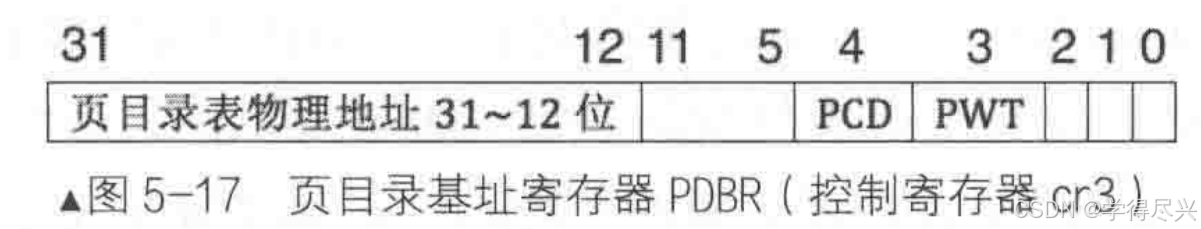

CR4寄存器中的第4位（位4），即PSE（Page Size Extension）位，用于控制页的大小。当PSE位为0：页大小为4KB（传统的分页方式）。当PSE位为1：支持4MB的大页（通常用于内核或大块连续内存的映射）。在32位操作系统中，CR3寄存器中的页目录表物理地址只需要20位，是因为页目录表的地址必须是对齐到4KB（4096字节）的边界。这种对齐要求使得物理地址的低12位总是为0，因此可以省略，只需存储高20位。

线性地址转换物理地址过程：

  1. 一个页表项对应一个页，所以，用线性地址的高20位作为页表项的索引，每个页表项要占用4字节大小，所以这高20位的索引乘以4后才是该页表项相对于页表物理地址的字节偏移量。
  2. 用cr3寄存器中的页表物理地址加上此偏移量便是该页表项的物理地址，从该页表项中得到映射的物理页地址。
  3. 然后用线性地址的低12位与该物理页地址相加，所得的地址之和便是最终要访问的物理地址。

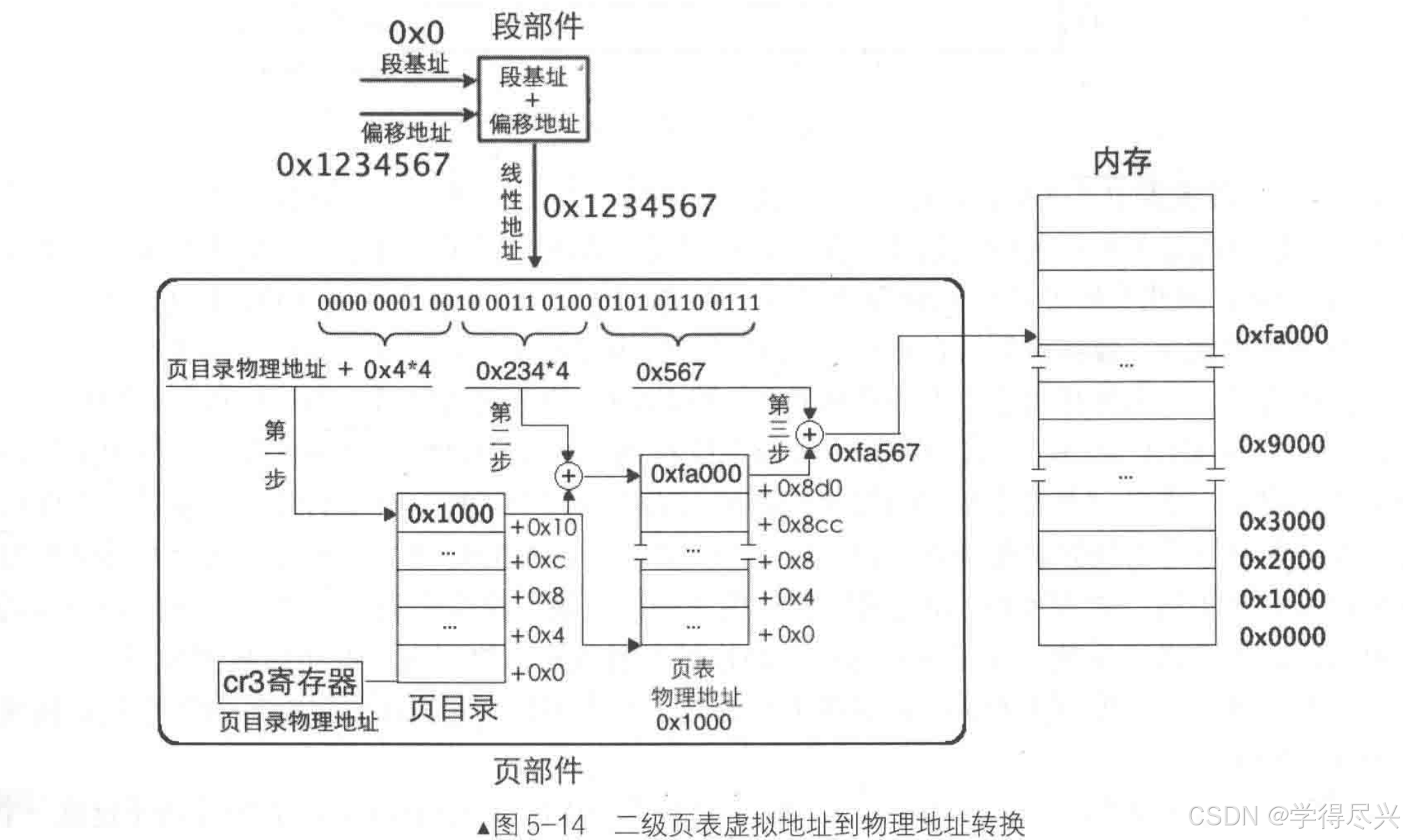

2、二级页表

二级页表线性地址转换物理地址过程如下：

  1. 用虚拟地址的高10位乘以4，作为页目录表内的偏移地址，加上页目录表的物理地址，所得的和便是页目录项的物理地址。读取该页目录项，从中获取到页表的物理地址。
  2. 用虚拟地址的中间10位乘以4，作为页表内的偏移地址，加上在第1步中得到的页表物理地址，所得的和，便是页表项的物理地址。读取该页表项，从中获取到分配的物理页地址。
  3. 虚拟地址的高10位和中间10位分别是PDE（页目录项）和PTE（页表项）的索引值，所以它们需要乘以4。但低12位就不是索引值啦，其表示的范围是0-0xFFF,作为页内偏移最合适，所以虚拟地址的低12位加上第2步中得到的物理页地址，所得的和便是最终转换的物理地址。

 3、启用页表机制

启用分页机制，我们要按顺序做好三件事：

  1. 准备好页目录表及页表。
  2. 将页表地址写入控制寄存器cr3。
  3. 寄存器cr0的PG位置1。

为清晰起见，给出控制寄存器CR0的各位：

  1. 位数范围字段名称描述
    0PE保护模式使能，1表示启用保护模式。
    1MP协处理器监控，与EM位一起用于控制协处理器。
    2EM协处理器仿真，1表示禁止FPU操作，所有FPU指令会产生异常。
    3TS任务切换标志，用于处理器在任务切换时的协处理器状态管理。
    4ET协处理器类型，指示处理器的FPU类型。
    5NEFPU错误处理使能，1表示处理器使用内建的错误处理机制。
    16WP写保护控制，1表示在内核模式下启用对用户模式页的写保护。
    18AM对齐检查控制，1表示启用对齐检查（需要与EFLAGS中的AC位配合使用）。
    29NW禁用写通缓存，1表示禁用写通缓存。
    30CD缓存禁止，1表示禁用缓存。
    31PG分页使能，1表示启用分页机制。

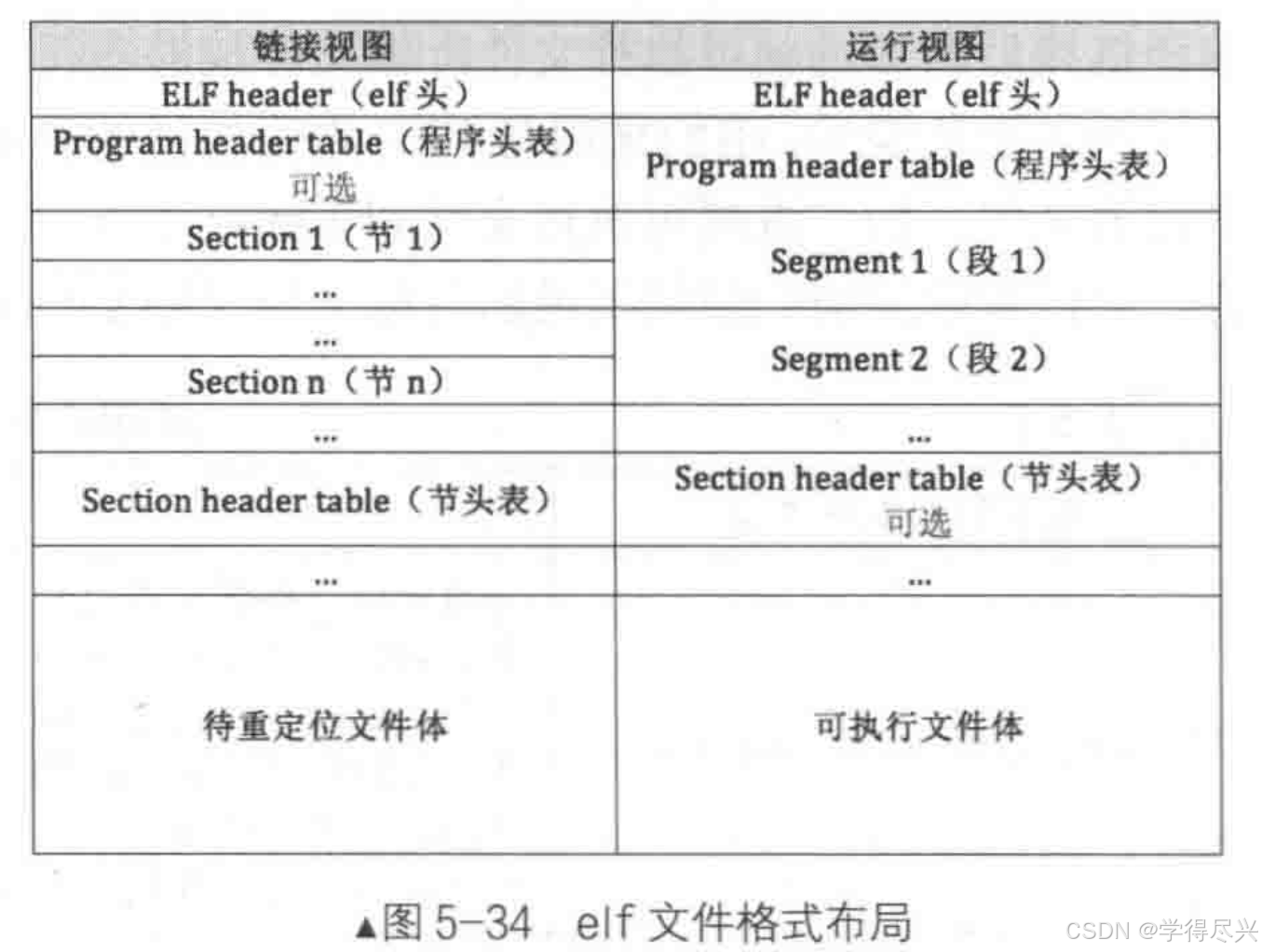

六、ELF文件

 windows的可执行文件格式通常为.exe结尾的PE 文件格式，而linux/unix用得更多的则为elf文件格式。我们的工具链编译生成的即为这种文件格式。此种文件格式结构简要图如下。对我们而言，只需要关注下图右半部分（即Execution View，左半部分是给链接器用的）。

ELF文件中包含了.text/.rodata/.data/.bss各段的信息。通常解析该文件，找到程序头表，从该表中即可从中读取出相应的代码、数据段的相关信息，并可根据该信息将代码或数据加载到对应的内存中，完成整个加载过程。

ELF 头结构

字段名称大小描述
e_ident16 bytes魔数和其他信息，标识文件是ELF文件，并提供文件的基本属性（如字节序等）。
e_type2 bytes文件类型（如可执行文件、重定位文件、共享对象等）。
e_machine2 bytes目标机器架构（如x86, ARM等）。
e_version4 bytesELF 文件版本，通常为1。
e_entry4 bytes程序入口地址，指示程序开始执行的位置。
e_phoff4 bytes程序头表在文件中的偏移。
e_shoff4 bytes节头表在文件中的偏移。
e_flags4 bytes处理器特定标志。
e_ehsize2 bytesELF 头的大小。
e_phentsize2 bytes用来指明程序头表中每个条目的字节大小。
e_phnum2 bytes用来指明程序头表中条目的数量，实际上就是段的个数。
e_shentsize2 bytes用来指明节头表中每个条目的字节大小。
e_shnum2 bytes用来指明节头表中条目的数量，实际上就是节的个数
e_shstrndx2 bytes节头字符串表索引。

程序头结构

字段名称大小描述
p_type4 bytes段类型（如LOAD, DYNAMIC等）。
p_offset4 bytes段在文件中的偏移。
p_vaddr4 bytes段在内存中的虚拟地址。
p_paddr4 bytes段在内存中的物理地址，通常用于不可分页设备。
p_filesz4 bytes段在文件中的大小。
p_memsz4 bytes段在内存中的大小。
p_flags4 bytes段标志（如可读、可写、可执行）。
p_align4 bytes段在内存中的对齐要求。

节头结构

字段名称大小描述
sh_name4 bytes节名称字符串表索引。
sh_type4 bytes节类型（如PROGBITS, SYMTAB等）。
sh_flags4 bytes节标志（如可写、可分配等）。
sh_addr4 bytes节在内存中的虚拟地址。
sh_offset4 bytes节在文件中的偏移。
sh_size4 bytes节的大小。
sh_link4 bytes链接到其他节的索引。
sh_info4 bytes额外的节信息。
sh_addralign4 bytes节的对齐要求。
sh_entsize4 bytes如果节包含表，则每个表项的大小。

常见的节类型

节名称描述
.text包含程序代码。
.data包含已初始化的全局变量。
.bss包含未初始化的全局变量。
.rodata包含只读数据（如字符串常量）。
.symtab包含符号表。
.strtab包含字符串表。
.rel.text包含对 .text 节的重定位信息。
.rel.data包含对 .data 节的重定位信息。

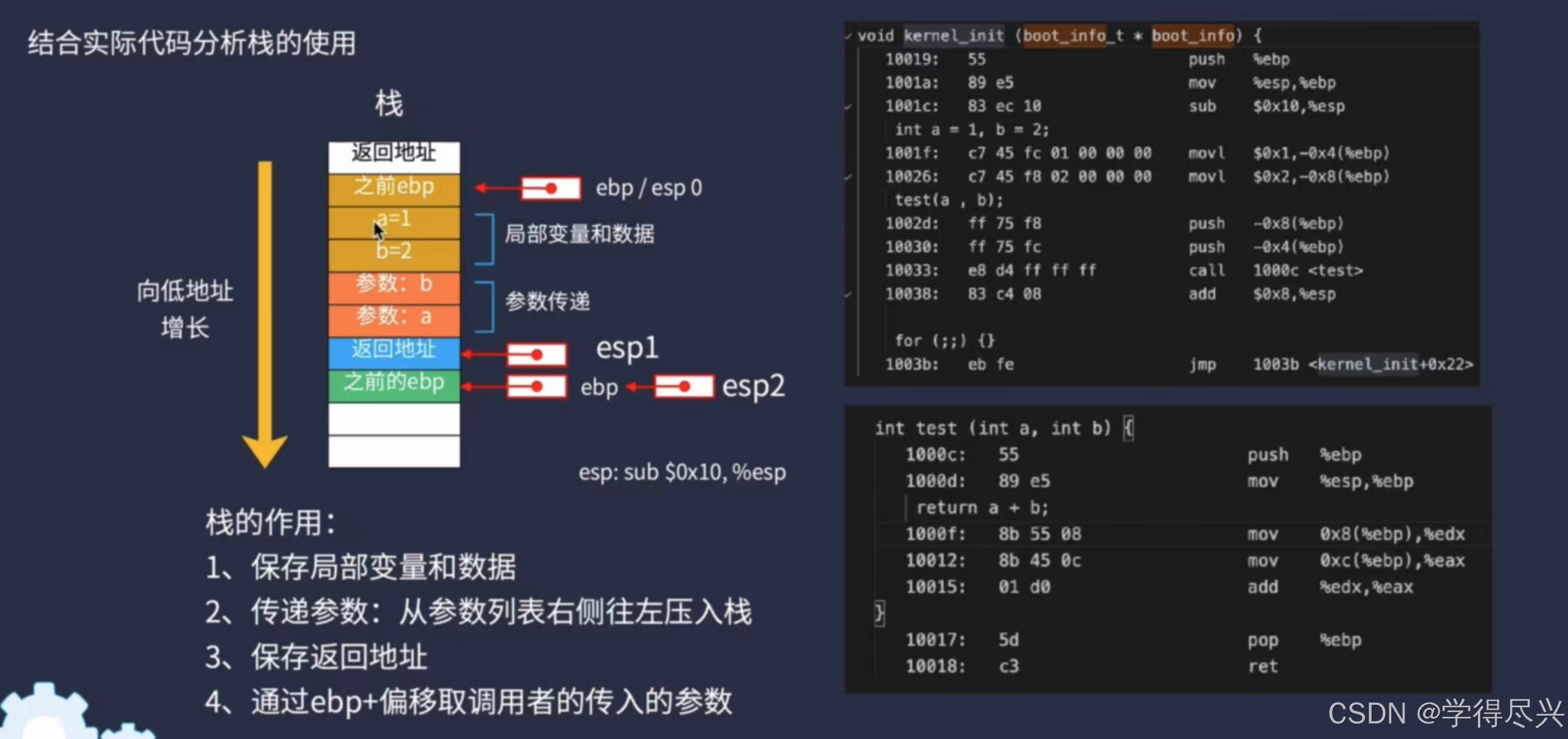

七、函数调用约定


八、内联汇编

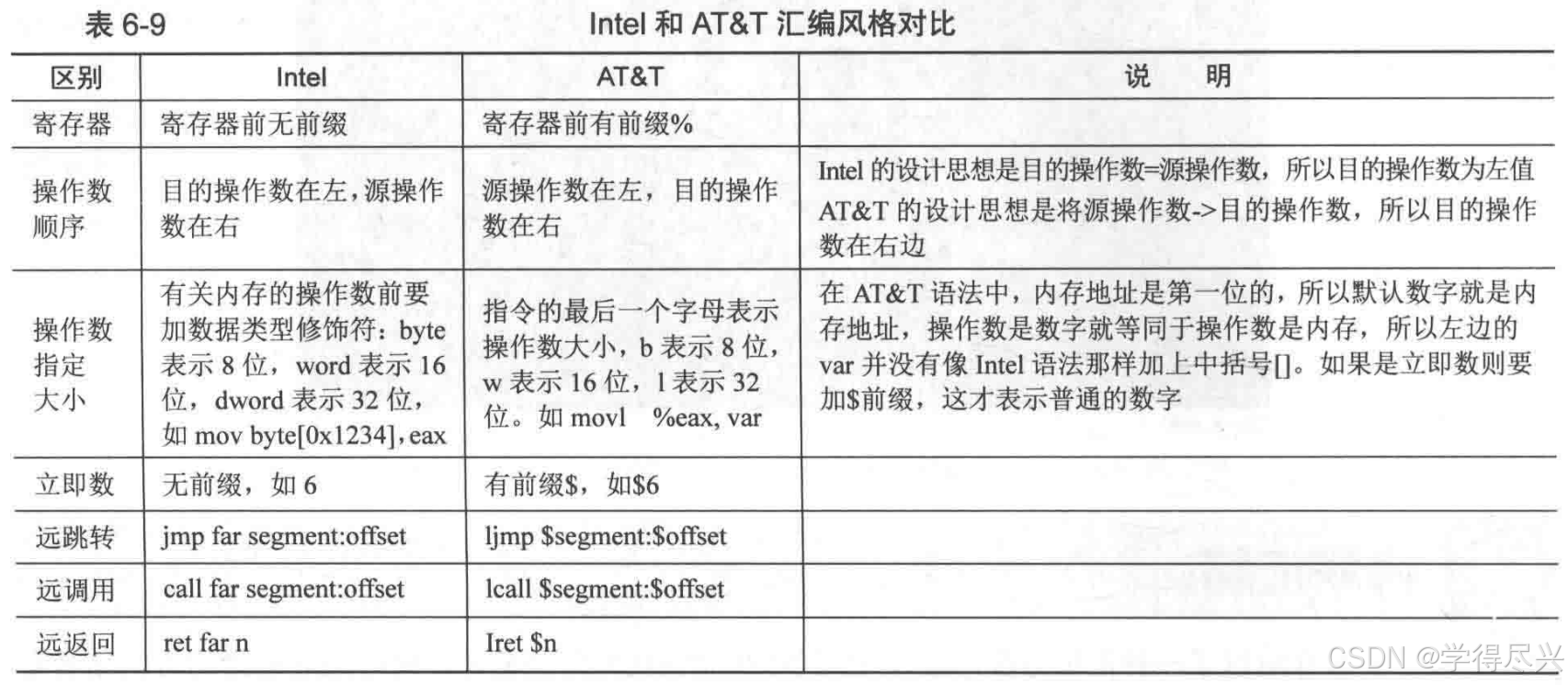

在GCC中，内联汇编使用 asm 或 __asm__ 关键字，基本语法如下：

asm [volatile] ("assembly code" : output : input : clobber/modify);

assembly code：汇编代码，可以是多条指令。output: 输出操作数列表。input：输入操作数列表。clobber/modify：汇编代码执行后会破坏一些内存或寄存器资源，通过此项通知编译器，可能造成寄存器或内存数据的破坏，这样gcc就知道哪些寄存器或内存需要提前保护起来。

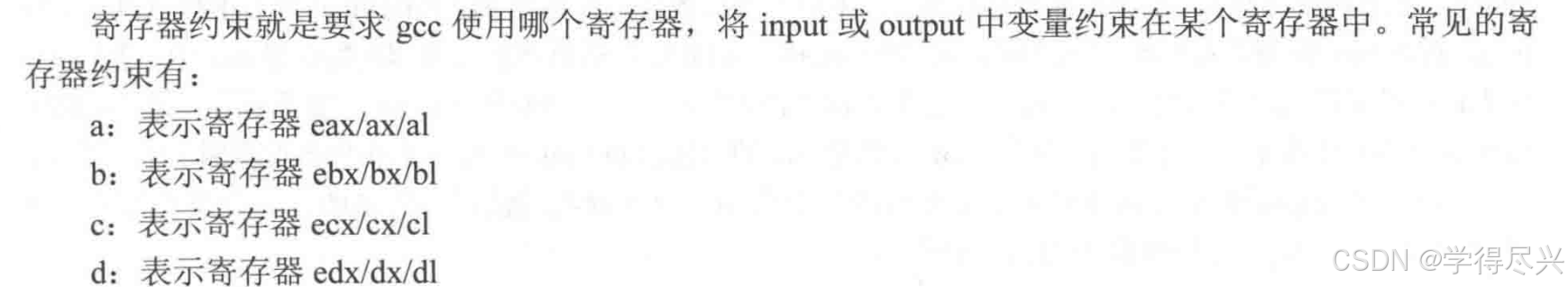

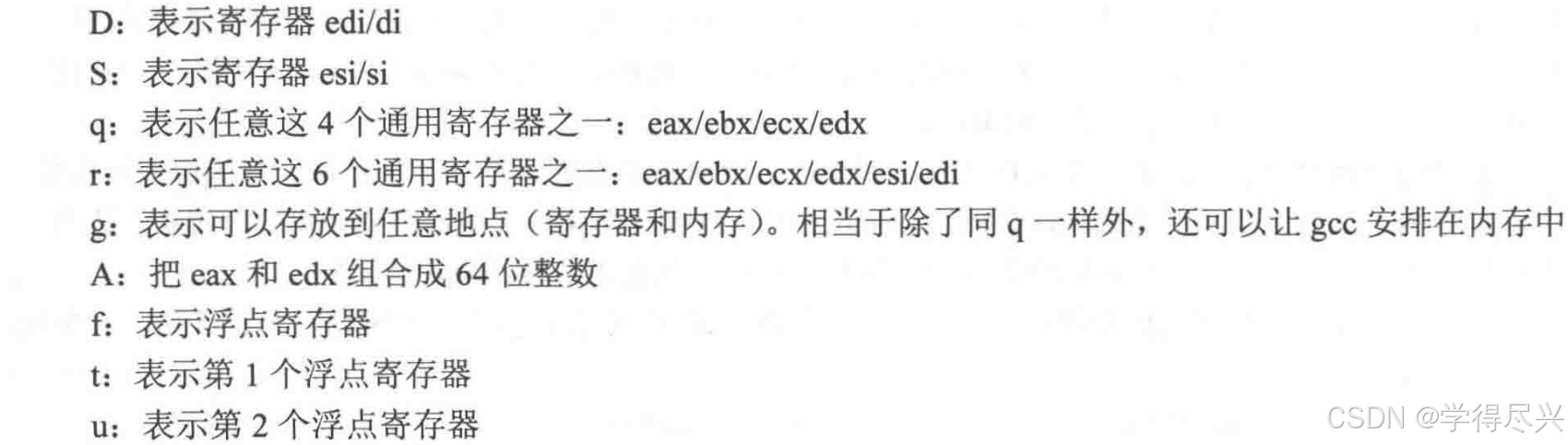

 1、内联汇编之寄存器约束：

2、内联汇编之名称占位符 ：

名称占位符与序号占位符不同，序号占位符靠本身出现在output和input中的位置就能被编译器辨识出来。而名称占位序需要在output和input中把操作数显式地起个名字，它用这样的格式来标识操作数：[名称]”约束名”(C变量)。这样，该约束对应的汇编操作数便有了名字，在assemblycode中引用操作数时，采用%[名称]的形式就可以了。

#include <stdio.h>

int main() {
    int a = 10, b = 20, c;

    // 使用内联汇编计算 c = a + b
    __asm__ (
        "add %[result], %[value1], %[value2]" // 汇编代码
        : [result] "=r" (c)                   // 输出操作数
        : [value1] "r" (a), [value2] "r" (b)  // 输入操作数
    );

    printf("Result: %d\n", c);
    return 0;
}

 解释：

  • "add %[result], %[value1], %[value2]"：汇编代码执行加法操作，将a和b的值相加，并将结果存储在c中。%[result]、%[value1]和%[value2]是占位符，用于引用在操作数列表中指定的C变量。
  • [result] "=r" (c)：输出操作数部分，[result]是占位符名称，"=r"表示输出到一个通用寄存器，(c)表示将输出结果存储到C变量c中。
  • [value1] "r" (a), [value2] "r" (b)：输入操作数部分，[value1]和[value2]是占位符名称，"r"表示从一个通用寄存器读取，(a)和(b)表示输入的C变量a和b。

 九、代码

1、boot部分

boot/start.S

/**
 * 自己动手写操作系统
 *
 * 系统引导部分，启动时由硬件加载运行，然后完成对二级引导程序loader的加载

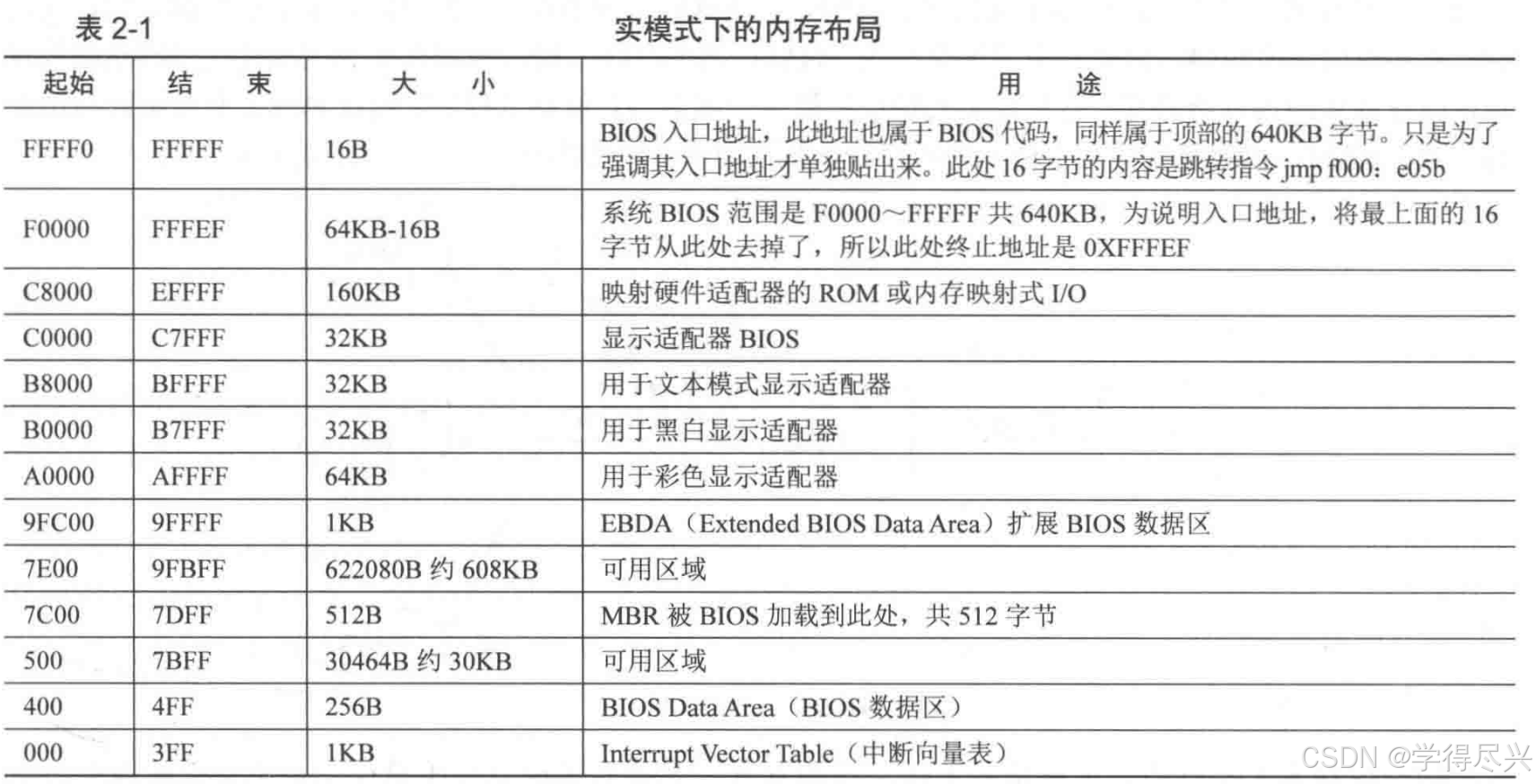

 * 该部分程序存储于磁盘的第1个扇区，在计算机启动时将会由BIOS加载到0x7c00处
 * 之后，将由BIOS跳转至0x7c00处开始运行
 *
 * 作者：李述铜
 * 联系邮箱: 527676163@qq.com
 */
	#include "boot.h"

  	// 16位代码，务必加上
  	.code16
 	.text
	.global _start
	.extern boot_entry
_start:
	// 重置数据段寄存器
	mov $0, %ax
	mov %ax, %ds
	mov %ax, %ss
	mov %ax, %es
	mov %ax, %fs
	mov %ax, %gs

	// 根据https://wiki.osdev.org/Memory_Map_(x86)
	// 使用0x7c00之前的空间作栈，大约有30KB的RAM，足够boot和loader使用
	mov $_start, %esp

	// 通过BIOS int 0x10中断，显示boot加载完成提示
	mov $0xe, %ah
	mov $'L', %al
	int $0x10

	// 通过BIOS int 0x13中断，加载位于硬盘2扇区中的loader到内存的0x8000处，只支持磁盘1
	// https://wiki.osdev.org/Disk_access_using_the_BIOS_(INT_13h)
read_loader:
	mov $0x8000, %bx	// 读取到的内存地址
	mov $0x2, %cx		// ch:磁道号，cl起始扇区号
	mov $0x2, %ah		// ah: 0x2读磁盘命令
	mov $64, %al		// al: 读取的扇区数量, 必须小于128，暂设置成64B*512B=32KB
	mov $0x0080, %dx	// dh: 磁头号，dl驱动器号0x80(磁盘1)
	int $0x13           // 出口参数：CF＝0 操作成功，AH＝00H，AL＝传输的扇区数
	jc read_loader

	// 跳转至c部分执行，再由c部分做一些处理
	jmp boot_entry

	// 原地跳转
	jmp .

	// 引导结束段
	.section boot_end, "ax"
boot_sig: .byte 0x55, 0xaa

 boot/boot.c

__asm__(".code16gcc");

#include "boot.h"

#define	LOADER_START_ADDR	0x8000		// loader加载的地址

/**
 * Boot的C入口函数
 * 只完成一项功能，即从磁盘找到loader文件然后加载到内容中，并跳转过去
 */
void boot_entry(void) {
	//将LOADER_START_ADDR强转为无参无返回值的函数指针，
	//然后通过这个函数指针调用代码，即跳转到loader中
	((void (*)(void))LOADER_START_ADDR)();
}

在Linux下用于链接的程序是ld，链接有一个好处，可以用-Ttext参数指定最终生成的可执行文件的起始虚拟地址，链接部分参数如下：

-m elf_i386  -Ttext=0x7c00  --section-start boot_end=0x7dfe

2、loader部分

loader/start.S

/**
 * 二级引导，负责进行硬件检测，进入保护模式，然后加载内核，并跳转至内核运行
 */
  	// 16位代码，务必加上
  	.code16
 	.text
 	.extern loader_entry
	.global _start
_start:
	// 栈和段等沿用之前的设置,也可以重新设置
	// 这里简单起见，就不做任何设置了
	// 你可能会想，直接跳到loader_entry，但这样需要先知道loader_entry在哪儿
	// boot没有这个能力做到，所以直接用汇编，以便_start处于整个bin文件开头，这样boot直接跳到开头就可以
    //进入loader_16中的loader_entry
	jmp loader_entry

	// 32位保护模式下的代码
	.code32
	.text
	.global protect_mode_entry
	.extern load_kernel
protect_mode_entry:
	// 重新加载所有的数据段描述符
	mov $16, %ax		// 16为数据段选择子
	mov %ax, %ds
    mov %ax, %ss
    mov %ax, %es
    mov %ax, %fs
    mov %ax, %gs

    // 长跳转进入到32位内核加载模式中，loader_32中的load_kernel
    jmp $8, $load_kernel

loader/loader_16.c

// 16位代码，必须加上放在开头，以便有些io指令生成为32位
__asm__(".code16gcc");

#include "loader.h"

boot_info_t boot_info;			 // 启动参数信息，boot_info.h中进行了相关定义
/***************************************
#define BOOT_RAM_REGION_MAX   10 // RAM区最大数量
typedef struct _boot_info_t {
    // RAM区信息
    struct {
        uint32_t start;
        uint32_t size;
    }ram_region_cfg[BOOT_RAM_REGION_MAX];
    int ram_region_count;
}boot_info_t;
****************************************/


//实模式下使用BIOS int 0x10中断写显存，显示字符串
static void show_msg (const char * msg) {
    char c;
	while ((c = *msg++) != '\0') {
		__asm__ __volatile__(
				"mov $0xe, %%ah\n\t"
				"mov %[ch], %%al\n\t"
				"int $0x10"::[ch]"r"(c));
	}
}

//调用BIOS中断0x15子功能0xe820获取内存总容量
static void  detect_memory(void) {
	uint32_t contID = 0;
	SMAP_entry_t smap_entry;
	int signature, bytes;

    show_msg("try to detect memory:");

	// 初次：EDX=0x534D4150,EAX=0xE820,ECX=24,INT 0x15, EBX=0（初次）
	// 后续：EAX=0xE820,ECX=24,
	// 结束判断：EBX=0
	boot_info.ram_region_count = 0;
	for (int i = 0; i < BOOT_RAM_REGION_MAX; i++) {
		SMAP_entry_t * entry = &smap_entry;

		__asm__ __volatile__("int  $0x15"
			: "=a"(signature), "=c"(bytes), "=b"(contID)
			: "a"(0xE820), "b"(contID), "c"(24), "d"(0x534D4150), "D"(entry));
		if (signature != 0x534D4150) {
            show_msg("failed.\r\n");
			return;
		}

		if (bytes > 20 && (entry->ACPI & 0x0001) == 0){
			continue;
		}

        // 保存RAM信息，只取32位，空间有限无需考虑更大容量的情况
        if (entry->Type == 1) {
            boot_info.ram_region_cfg[boot_info.ram_region_count].start = entry->BaseL;
            boot_info.ram_region_cfg[boot_info.ram_region_count].size = entry->LengthL;
            boot_info.ram_region_count++;
        }

		if (contID == 0) {
			break;
		}
	}
    show_msg("ok.\r\n");
}

// GDT表 临时用，后面内容会替换成自己的
uint16_t gdt_table[][4] = {
    {0, 0, 0, 0},
    {0xFFFF, 0x0000, 0x9A00, 0x00CF},
    {0xFFFF, 0x0000, 0x9200, 0x00CF},
};

/**
 * 进入保护模式
 */
static void  enter_protect_mode() {
    // 关中断
    cli();
    //进入保护模式需要三个步骤：(1)打开A20，(2)加载GDT，(3)将CR0的PE位置1

    // 开启A20地址线，使得可访问1M以上空间
    // 使用的是Fast A20 Gate方式，见https://wiki.osdev.org/A20#Fast_A20_Gate
    uint8_t v = inb(0x92);
    outb(0x92, v | 0x2);

    // 加载GDT。由于中断已经关掉，IDT不需要加载
    lgdt((uint32_t)gdt_table, sizeof(gdt_table));

    // 打开CR0的保护模式位，进入保持模式
    uint32_t cr0 = read_cr0();
    write_cr0(cr0 | (1 << 0));


    // 长跳转进入到保护模式，start.s中的protect_mode_entry
    // 使用长跳转，以便清空流水线，将里面的16位代码给清空
    far_jump(8, (uint32_t)protect_mode_entry);
}

void loader_entry(void) {
    show_msg("....loading.....\r\n");
	detect_memory();
    enter_protect_mode();
}

loader/loader_32.c

/*
 * 32位引导代码
 */
#include "loader.h"
#include "comm/elf.h"

// 保护模式下使用LBA48位模式读取磁盘
// 主要用于将内核的elf文件的读取到内存
static void read_disk(int sector, int sector_count, uint8_t * buf) {
    outb(0x1F6, (uint8_t) (0xE0));

	outb(0x1F2, (uint8_t) (sector_count >> 8));
    outb(0x1F3, (uint8_t) (sector >> 24));		// LBA参数的24~31位
    outb(0x1F4, (uint8_t) (0));					// LBA参数的32~39位
    outb(0x1F5, (uint8_t) (0));					// LBA参数的40~47位

    outb(0x1F2, (uint8_t) (sector_count));
	outb(0x1F3, (uint8_t) (sector));			// LBA参数的0~7位
	outb(0x1F4, (uint8_t) (sector >> 8));		// LBA参数的8~15位
	outb(0x1F5, (uint8_t) (sector >> 16));		// LBA参数的16~23位

	outb(0x1F7, (uint8_t) 0x24);

	// 读取数据
	uint16_t *data_buf = (uint16_t*) buf;
	while (sector_count-- > 0) {
		// 每次扇区读之前都要检查，等待数据就绪
		while ((inb(0x1F7) & 0x88) != 0x8) {}

		// 读取并将数据写入到缓存中，SECTOR_SIZE为512表示一个扇区的大小
		//由于一次读取16位为两字节，故一次for循环读取一个扇区
		for (int i = 0; i < SECTOR_SIZE / 2; i++) {
			*data_buf++ = inw(0x1F0);
		}
	}
}

//解析内核elf文件，提取内容到相应的内存中
static uint32_t reload_elf_file (uint8_t * file_buffer) {
    // 读取的只是ELF文件，不像BIN那样可直接运行，需要从中加载出有效数据和代码
    // 通过ELF文件魔数，简单判断是否是合法的ELF文件，其中ELF_MAGIC为 0x7F
    Elf32_Ehdr * elf_hdr = (Elf32_Ehdr *)file_buffer;
    if ((elf_hdr->e_ident[0] != ELF_MAGIC) || (elf_hdr->e_ident[1] != 'E')
        || (elf_hdr->e_ident[2] != 'L') || (elf_hdr->e_ident[3] != 'F')) {
        return 0;
    }

    // 然后从中加载程序头，将内容拷贝到相应的位置
    for (int i = 0; i < elf_hdr->e_phnum; i++) {
		// e_phoff表示程序头表在文件中的偏移，程序头表是个数组，表项是段
		//逐段解析，然后写入内存
        Elf32_Phdr * phdr = (Elf32_Phdr *)(file_buffer + elf_hdr->e_phoff) + i;
        if (phdr->p_type != PT_LOAD) { //PT_LOAD被定义为1，表示可加载类型
            continue;
        }

		// 全部使用物理地址，此时分页机制还未打开
        uint8_t * src = file_buffer + phdr->p_offset; //p_offset表示段在文件中的偏移
        uint8_t * dest = (uint8_t *)phdr->p_paddr; //p_paddr表示段在内存中的物理地址（4 bytes）
        for (int j = 0; j < phdr->p_filesz; j++) { //p_filesz表示段在文件中的大小（4 bytes）
            *dest++ = *src++; //将内核写入内存
        }

		//如果memsz大于filesz时，后续要填0
		dest= (uint8_t *)phdr->p_paddr + phdr->p_filesz;
		for (int j = 0; j < phdr->p_memsz - phdr->p_filesz; j++) {
			*dest++ = 0; //p_memsz表示段在内存中的大小（4 bytes）
		}
    }
	// e_entry表示程序入口地址，指示程序开始执行的位置
    return elf_hdr->e_entry;
}

/**
 * 开启分页机制
 * 将0-4M空间映射到0-4M和SYS_KERNEL_BASE_ADDR~+4MB空间
 * 0-4MB的映射主要用于保护loader自己还能正常工作
 * SYS_KERNEL_BASE_ADDR+4MB则用于为内核提供正确的虚拟地址空间
 */
void enable_page_mode (void) {
#define PDE_P			(1 << 0)
#define PDE_PS			(1 << 7)
#define PDE_W			(1 << 1)
#define CR4_PSE		    (1 << 4)
#define CR0_PG		    (1 << 31)

    // 使用4MB页块，这样构造页表就简单很多，只需要1个表即可。
    // 以下表为临时使用，用于帮助内核正常运行，在内核运行起来之后，将重新设置
    static uint32_t page_dir[1024] __attribute__((aligned(4096))) = {
        [0] = PDE_P | PDE_PS | PDE_W,			// PDE_PS，开启4MB的页
    };

    // 设置PSE，以便启用4M的页，而不是4KB
    uint32_t cr4 = read_cr4();
    write_cr4(cr4 | CR4_PSE);

    // 设置页表地址
    write_cr3((uint32_t)page_dir);

    // 开启分页机制
    write_cr0(read_cr0() | CR0_PG);
}

// 从磁盘上加载内核
void load_kernel(void) {
    // 读取的扇区数一定要大一些，保不准kernel.elf大小会变得很大
	//从第100个扇区开始读，即内核的elf文件事先被写到了磁盘的第100个扇区处
	//SYS_KERNEL_LOAD_ADDR被定于为 1024*1024，即将内核的elf文件加载到内存的1M处
    read_disk(100, 500, (uint8_t *)SYS_KERNEL_LOAD_ADDR);

     // 解析ELF文件，并通过调用的方式，进入到内核中去执行，同时传递boot参数
	 // 临时将elf文件先读到SYS_KERNEL_LOAD_ADDR处，再进行解析
    uint32_t kernel_entry = reload_elf_file((uint8_t *)SYS_KERNEL_LOAD_ADDR);
	if (kernel_entry == 0) {
		while(1); //死机
	}
	// 开启分页机制
	enable_page_mode();
	//将kernel_entry强转为带参（boot_info_t *）无返回值的函数指针，
	//然后通过这个函数指针调用代码，即跳转到kernel_entry中，同时boot_info也传递到了内核程序中
    ((void (*)(boot_info_t *))kernel_entry)(&boot_info);
}

 3、内核部分

kernel\init\start.S

 	.text
 	.global _start
	.extern kernel_init
_start:
	# 将loader_32传递过来的数据&boot_info重新压入栈中，传递给kernel_init
    # 第一种方法（需要返回的函数调用一般这么做）
    # push %ebp
    # mov %esp, %ebp
    # mov 0x8(%ebp), %eax
    # push %eax

    # 第二种方法，由于不需要返回，故不需要将ebp再压入栈中备份
    # mov 4(%esp), %eax
    # push %eax

    # 第三种方法
    push 4(%esp)

    # kernel_init(boot_info)
    call kernel_init

	jmp .

 4、相关的头文件

comm\elf.h

/*
 * ELF相关头文件及配置
 */
#ifndef OS_ELF_H
#define OS_ELF_H

#include "types.h"

// ELF相关数据类型
typedef uint32_t Elf32_Addr;
typedef uint16_t Elf32_Half;
typedef uint32_t Elf32_Off;
typedef uint32_t Elf32_Sword;
typedef uint32_t Elf32_Word;

#pragma pack(1)

// ELF Header
#define EI_NIDENT       16
#define ELF_MAGIC       0x7F

#define ET_EXEC         2   // 可执行文件
#define ET_386          3   // 80386处理器

#define PT_LOAD         1   // 可加载类型

//ELF文件头结构
typedef struct {
    char e_ident[EI_NIDENT];
    Elf32_Half e_type;
    Elf32_Half e_machine;
    Elf32_Word e_version;
    Elf32_Addr e_entry;
    Elf32_Off e_phoff;
    Elf32_Off e_shoff;
    Elf32_Word e_flags;
    Elf32_Half e_ehsize;
    Elf32_Half e_phentsize;
    Elf32_Half e_phnum;
    Elf32_Half e_shentsize;
    Elf32_Half e_shnum;
    Elf32_Half e_shstrndx;
}Elf32_Ehdr;

#define PT_LOAD         1

//ELF程序头结构
typedef struct {
    Elf32_Word p_type;
    Elf32_Off p_offset;
    Elf32_Addr p_vaddr;
    Elf32_Addr p_paddr;
    Elf32_Word p_filesz;
    Elf32_Word p_memsz;
    Elf32_Word p_flags;
    Elf32_Word p_align;
} Elf32_Phdr;

#pragma pack()

#endif //OS_ELF_H

comm\cpu_instr.h

/**
 * 汇编指令的封装
 *
 * 作者：李述铜
 * 联系邮箱: 527676163@qq.com
 */
#ifndef CPU_INSTR_H
#define CPU_INSTR_H

#include "types.h"

// 从指定的端口读取一个字节
static inline uint8_t inb(uint16_t  port) {
	uint8_t rv;
	__asm__ __volatile__("inb %[p], %[v]" : [v]"=a" (rv) : [p]"d"(port));
	return rv;
}

//从指定的端口读取一个字
static inline uint16_t inw(uint16_t  port) {
	uint16_t rv;
	__asm__ __volatile__("in %1, %0" : "=a" (rv) : "dN" (port));
	return rv;
}

// 向指定的端口写入一个字节
static inline void outb(uint16_t port, uint8_t data) {
	__asm__ __volatile__("outb %[v], %[p]" : : [p]"d" (port), [v]"a" (data));
}

// 向指定的端口写入一个字
static inline void outw(uint16_t port, uint16_t data) {
	__asm__ __volatile__("out %[v], %[p]" : : [p]"d" (port), [v]"a" (data));
}

// 禁用中断
static inline void cli() {
	__asm__ __volatile__("cli");
}

// 启用中断
static inline void sti() {
	__asm__ __volatile__("sti");
}

/**
 * 加载全局描述符表
 *
 * @param start GDT的起始地址
 * @param size GDT的大小
 */
static inline void lgdt(uint32_t start, uint32_t size) {
	struct {
		uint16_t limit;
		uint16_t start15_0;
		uint16_t start31_16;
	} gdt;

	gdt.start31_16 = start >> 16;
	gdt.start15_0 = start & 0xFFFF;
	gdt.limit = size - 1;

	__asm__ __volatile__("lgdt %[g]"::[g]"m"(gdt));
}

// 读取CR0寄存器的值
static inline uint32_t read_cr0() {
	uint32_t cr0;
	__asm__ __volatile__("mov %%cr0, %[v]":[v]"=r"(cr0));
	return cr0;
}

//写入值到CR0寄存器
static inline void write_cr0(uint32_t v) {
	__asm__ __volatile__("mov %[v], %%cr0"::[v]"r"(v));
}

static inline uint32_t read_cr2() {
	uint32_t cr2;
	__asm__ __volatile__("mov %%cr2, %[v]":[v]"=r"(cr2));
	return cr2;
}

static inline void write_cr3(uint32_t v) {
    __asm__ __volatile__("mov %[v], %%cr3"::[v]"r"(v));
}

static inline uint32_t read_cr3() {
    uint32_t cr3;
    __asm__ __volatile__("mov %%cr3, %[v]":[v]"=r"(cr3));
    return cr3;
}

static inline uint32_t read_cr4() {
    uint32_t cr4;
    __asm__ __volatile__("mov %%cr4, %[v]":[v]"=r"(cr4));
    return cr4;
}

static inline void write_cr4(uint32_t v) {
    __asm__ __volatile__("mov %[v], %%cr4"::[v]"r"(v));
}

/**
 * 进行远跳转
 *
 * @param selector 选择子
 * @param offset 偏移量
 */
static inline void far_jump(uint32_t selector, uint32_t offset) {
	uint32_t addr[] = {offset, selector };
	__asm__ __volatile__("ljmpl *(%[a])"::[a]"r"(addr));
}

/**
 * 加载中断描述符表
 *
 * @param start IDT的起始地址
 * @param size IDT的大小
 */
static inline void lidt(uint32_t start, uint32_t size) {
	struct {
		uint16_t limit;
		uint16_t start15_0;
		uint16_t start31_16;
	} idt;

	idt.start31_16 = start >> 16;
	idt.start15_0 = start & 0xFFFF;
	idt.limit = size - 1;

	__asm__ __volatile__("lidt %0"::"m"(idt));
}

// 处理器暂停执行，进入低功耗状态
static inline void hlt(void) {
    __asm__ __volatile__("hlt");
}

/**
 * 加载任务寄存器
 *
 * @param tss_selector TSS选择子
 */
static inline void write_tr (uint32_t tss_selector) {
    __asm__ __volatile__("ltr %%ax"::"a"(tss_selector));
}

/**
 * 读取EFLAGS寄存器的值
 *
 * @return EFLAGS寄存器的值
 */
static inline uint32_t read_eflags (void) {
    uint32_t eflags;

    __asm__ __volatile__("pushfl\n\tpopl %%eax":"=a"(eflags));
    return eflags;
}

/**
 * 写入值到EFLAGS寄存器
 *
 * @param eflags 要写入的值
 */
static inline void write_eflags (uint32_t eflags) {
    __asm__ __volatile__("pushl %%eax\n\tpopfl"::"a"(eflags));
}

#endif

学得尽兴
关注
  • 10
    点赞
  • 踩
  • 5
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
2. loader和kernel的实现
dksyqph的博客
06-29 219
loader和kernel的实现
ASCHIP_ISP Tool 工具 使用与更新
DRAMIVT的专栏
11-29 1731
对窗体进行初步配置，配置其大小与显示一：软件介绍ASCHIP_ISP Tool 工具是用于具有 ISP 功能型号类型的中微单片机进行 ISP 更新程序开发实验的配套上位机工具，使用 USB 串口进行通讯交互。本工具除了 ISP 烧录功能外还集成了串口测试、机器码生成、加密等辅助功能，可以让客户快速熟悉实现 ISP 升级烧录的方法以提高开发效率。开发辅助工具介绍工具介绍。上位机界面右侧提供了若干辅助功能，用户可以在此完成一些辅助功能操作，如合并 APP 和 BOOT 或串口调试等。
从0实现32位操作系统-加载IDT表
qq_49340792的博客
11-06 91
实现一个除零异常处理函数。
linux开启RNDIS，实现虚拟网卡
轩辕霸天L
08-15 480
首先要 `make clean`，清空之前的编译结果。
linux：有关目录、链接文件的函数 Makefil、gdb的使用
T66656的博客
08-15 1019
功能:根据用户id到/etc/passwd文件下解析获得结构体信息参数:uid:用户id返回值:成功返回id对应用户的信息失败返回NULLpasswd结构体的定义通常如下所示。
Linux异常：Starting Jenkins bash: /usr/bin/java: No such file or directory
weixin_73060959的博客
08-14 350
命令来检查 SELinux 的状态，并通过调整 SELinux 策略或将其设置为宽容模式（permissive mode）来测试是否是 SELinux 导致的问题。如果 Jenkins 是通过某种自动化工具（如 Ansible、Chef 或 Puppet）安装的，确保该工具的配置中包含了正确的 Java 路径。原本是一个指向正确 Java 版本的符号链接，但它已经丢失或损坏，你可以尝试重新创建它。变量（或 Jenkins 启动脚本中直接使用的 Java 路径）指向正确的 Java 安装目录。
windows上传的文本在linux执行不了，格式转换
最新发布
mengbing1990的博客
08-19 151
在windows编辑的文件脚本上传到linux里面执行不了，进行格式转换
Linux~MySQL数据库具体操作
javaMov的专栏
08-15 326
第二种：mysql -u root -p -e "CREATE DATABASE my_new_database;performance_schema : #【默认】：系统运行的状态信息，性能信息的存储库；语法：【mysqldump -uroot -p1 [备份参数] > /路径/文件名.sql】information_schema ：【默认】：系统运行的状态信息，性能信息的存储库；2.-B 数据库名 #备份指定数据库的数据信息。-B 数据库名 #备份指定数据库的数据信息。注意：需要先关闭数据库进行操作。
[Linux]在Ubuntu中如何正确安装python
c858845275的博客
08-16 1314
讲解了在Ubuntu中如何编译安装python
Linux Bridge VLAN
qq_42477169的博客
08-15 942
H3CH3C的S5120系列交换机锐捷：CISCO：Arista：中兴：web配置改为桥接后会激活 CPU 的临时软桥接，是传统的 linux bridge ，此时 hardware offload 不会介入，所有的数据包处理通过 CPU 转发华硕ASUS：RT-AX53U。
Linux 内核中的并发与竞争
小灰灰的博客
08-15 131
并发是指多个任务在同一时间段内进行的能力，允许它们在逻辑上同时执行，而不一定是在物理上并行处理。并发的关键在于任务的调度与管理，使得系统能够高效利用资源。竞争是指多个任务在访问共享资源时的争夺状态，当它们试图同时读取或修改同一资源时，会导致错误或不一致的结果。
Linux Xfce 桌面环境系统休眠的问题
Wynter
08-17 346
通过这些步骤，你应该能够解决 Xfce 桌面环境中的系统休眠问题。如果问题仍然存在，可能需要进一步检查硬件兼容性或寻求更专业的技术支持。确保你的硬件驱动程序正确支持电源管理功能。特别是对于笔记本电脑，显卡和电池驱动程序的兼容性非常重要。确保你的系统上运行着正确的电源管理守护进程。在大多数现代 Linux 发行版中，这通常是。查看系统日志可能会提供一些关于为什么系统进入休眠状态的线索。如果你暂时不需要系统休眠功能，可以禁用它。
linux 安装GNOME Boxes
qq_58778333的博客
08-19 138
yum install dpkg # 对于基于RPM的系统。先在服务器上安装flatpak。，那么你就是root用户。
Linux Mqtt客户端编程
laocui1的博客
08-16 235
Mqtt客户端
Linux：进程信号
MaoRuofeng的博客
08-19 338
OS是进程的管理者。
Linux设置yum源为阿里云镜像源
小诸葛的博客
08-17 229
如果ping不通，则找一台可以连接外网的电脑，ping一下mirrors.aliyun.com，找到mirrors.aliyun.com对应的ip。五、查看yum源信息，已经更换为了阿里云镜像源。三、下载阿里云Centos-7.repo文件。一、验证网络是否可以连接阿里云镜像。
ClamAV Antivirus for Linux 教程
weixin_41446370的博客
08-15 812
ClamAV Antivirus 是一款开源恶意软件检测工具。在本教程中，我们将介绍 ClamAV 的入门知识和常见用例。通过各种配置文件，它可以执行实时文件系统检测、临时文件扫描、邮件网关过滤和 http 代理扫描。这些用例仅涉及使用核心引擎和各种开源附加组件所能实现的表面功能。内容ClamAV 和主要开发团队于 2007 年被 SourceFire 收购。2013 年被 SourceFire 收购后，现在由 Cisco Talos 维护。您可能听说过思科，这是一家制造网络设备的小型初创公司。
Linux 网络套接字解析：实现网络通信
喜欢就坚持吧
08-18 547
Linux网络编程套接字tcpudp
Linux 开机自动挂载共享文件设置
Insist
08-18 119
选择一个要共享的文件。点击确定 -> 确定。
psd_s01.mat
07-27
psd_s01.mat是一个MATLAB数据文件，其中包含了与功率谱密度（PSD）相关的数据。PSD是用来描述随机信号的能量分布的一种方法。该文件可能包含一个或多个信号的功率谱密度数据。 在MATLAB中，我们可以使用load函数加载该.mat文件，并将其存储为一个矩阵或结构体。加载后，我们可以使用不同的函数和工具对数据进行分析和处理。 一种常见的操作是绘制功率谱密度图。我们可以使用MATLAB的plot函数绘制出不同信号的功率谱密度曲线，从而可以更直观地观察和比较信号的频谱特性。 另一个常见的操作是对功率谱密度进行统计特征分析。例如，我们可以计算出功率谱密度的均值、方差或峰值频率等，并进行进一步的统计推断或判断。 此外，我们还可以使用功率谱密度进行信号处理。例如，我们可以采用频域滤波的方法来减小噪声或突出信号的特定频率成分。 总之，psd_s01.mat包含了与功率谱密度相关的数据，我们可以加载和分析这些数据，以获得有关信号频谱特性的信息，并应用在各种应用领域中，如通信、生物医学工程等。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
