thingsboard使用说明

thingsboard平台的使用
网关服务程序讲解
- 功能
- 代码分析
应用

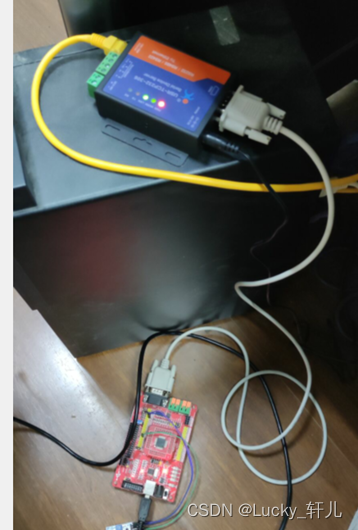

- 光强监控系统
- 数据展示界面优化

thingsboard平台的使用

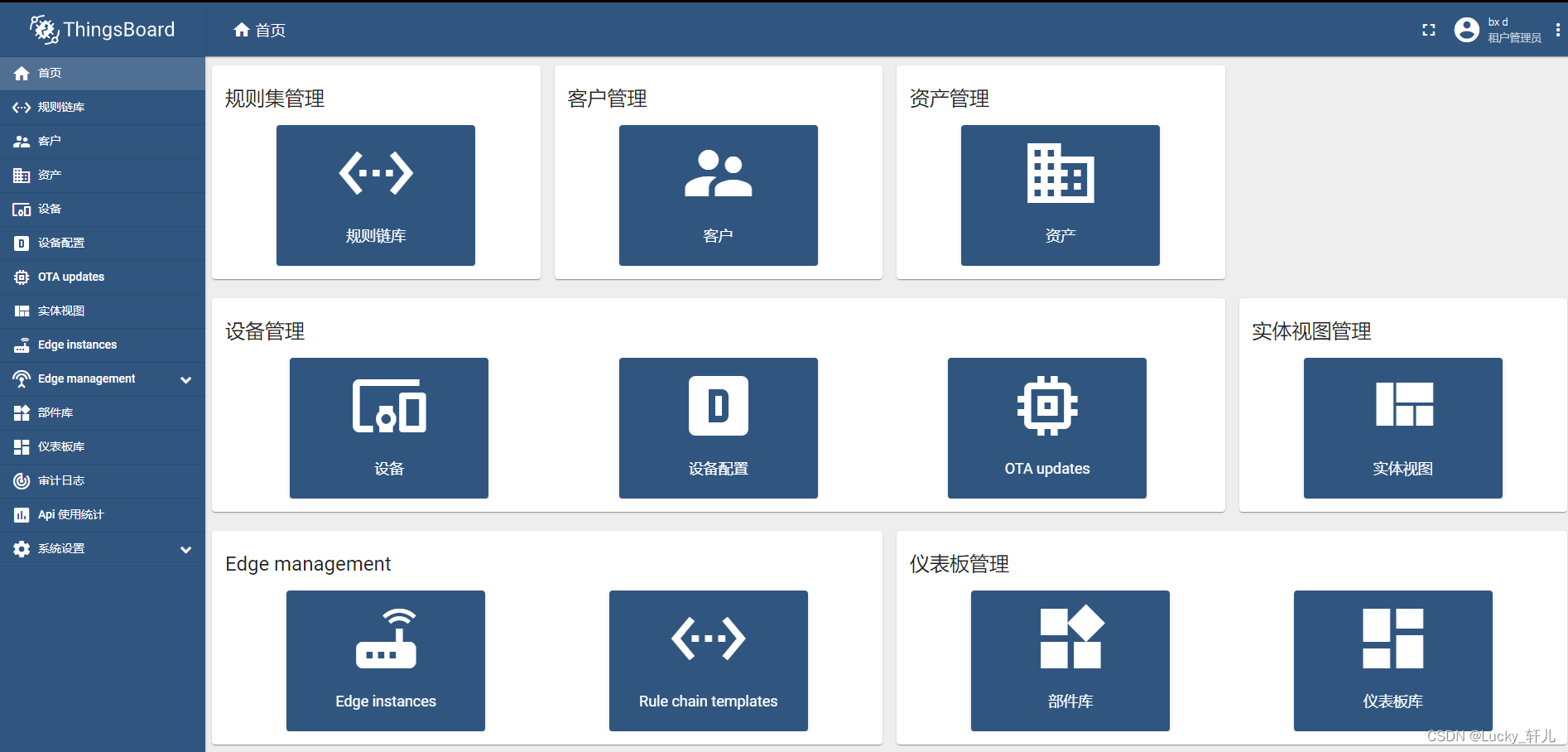

主界面

在这里插入图片描述
常用到的几个部分：规则链库、设备、设备配置、部件库、仪表板库

设备连接

设备连接流程：

1.TB平台添加设备；
2.配置模拟设备并向TB平台发送数据；
3.平台的设备栏接收数据并展示；

1.TB平台添加设备

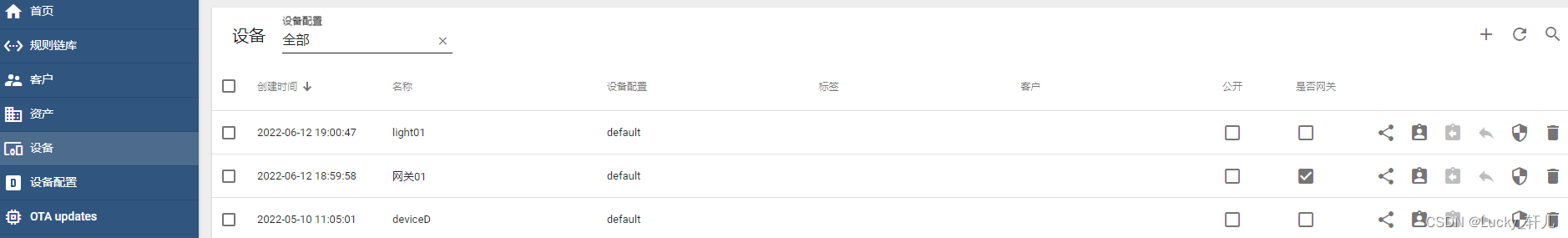

1）进入设备管理界面
在这里插入图片描述

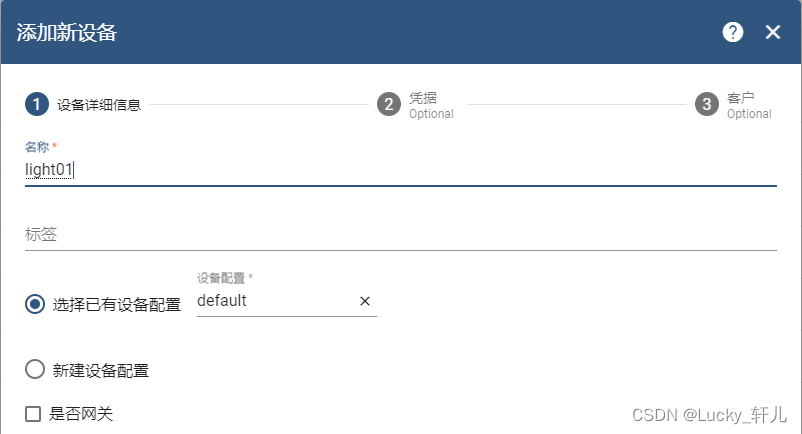

2）点击+号，添加设备；
输入设备名称；设备配置选择默认（默认规则链和支持的三种协议）；
点击添加，设备创建完成。

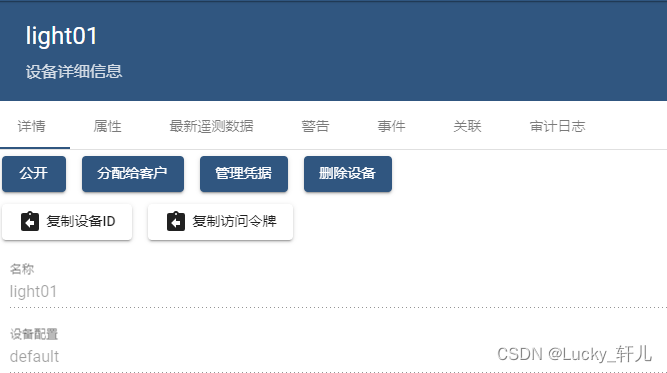

3）点击light01设备

详情页包含：设备ID（设备数据接入后使用tb设备数据是需要使用）、访问令牌(设备传入数据时需要使用)

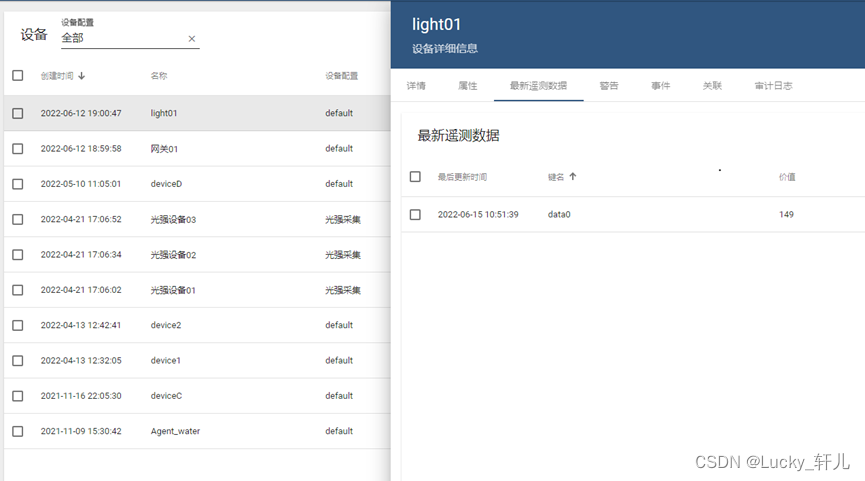

最新遥测数据：存储设备发送的数据
警告：数据超出设定的范围，将在本栏发出警告，具体的范围设定在规则链中配置。
在这里插入图片描述

2.客户端发送数据

客户端可以使用mqtt.fx软件测试工具，也可以自己编写一个客户端。
这里以mqtt.fx软件测试工具为例，发送JSON格式的数据。

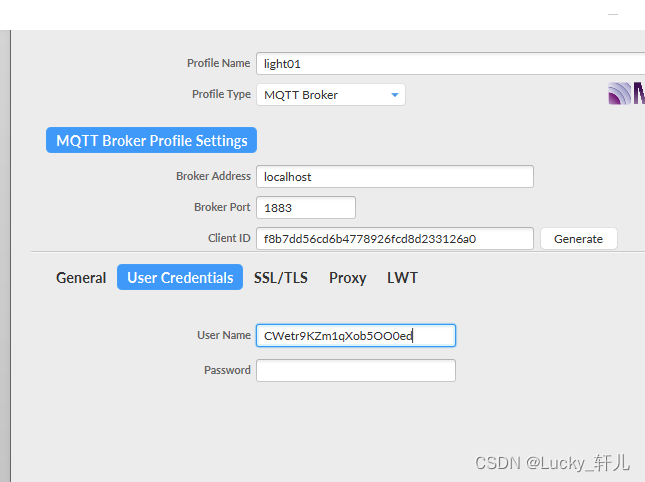

设置服务端的地址为localhost：因为单机部署的TB平台使用的是本地计算机的默认Web发布路径；
设置端口号为：1883（mqtt默认的端口号）；
Client ID随机生成；
User Name：填入设备的访问令牌
在这里插入图片描述
发送主题（thingsboard官网提供）：v1/devices/me/telemetry
发送格式：json

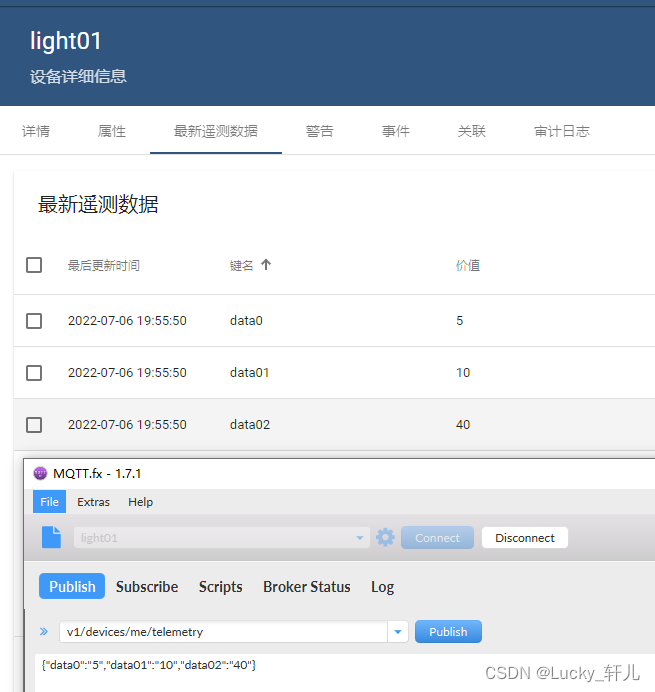

测试结果如下图所示

规则链的使用（保存遥测和创建警告）

数据上传至平台到平台展示数据，这中间是经过了规则链的；规则链是由各个规则节点连接而成
thingsboard的规则链库可以创建多种规则链。

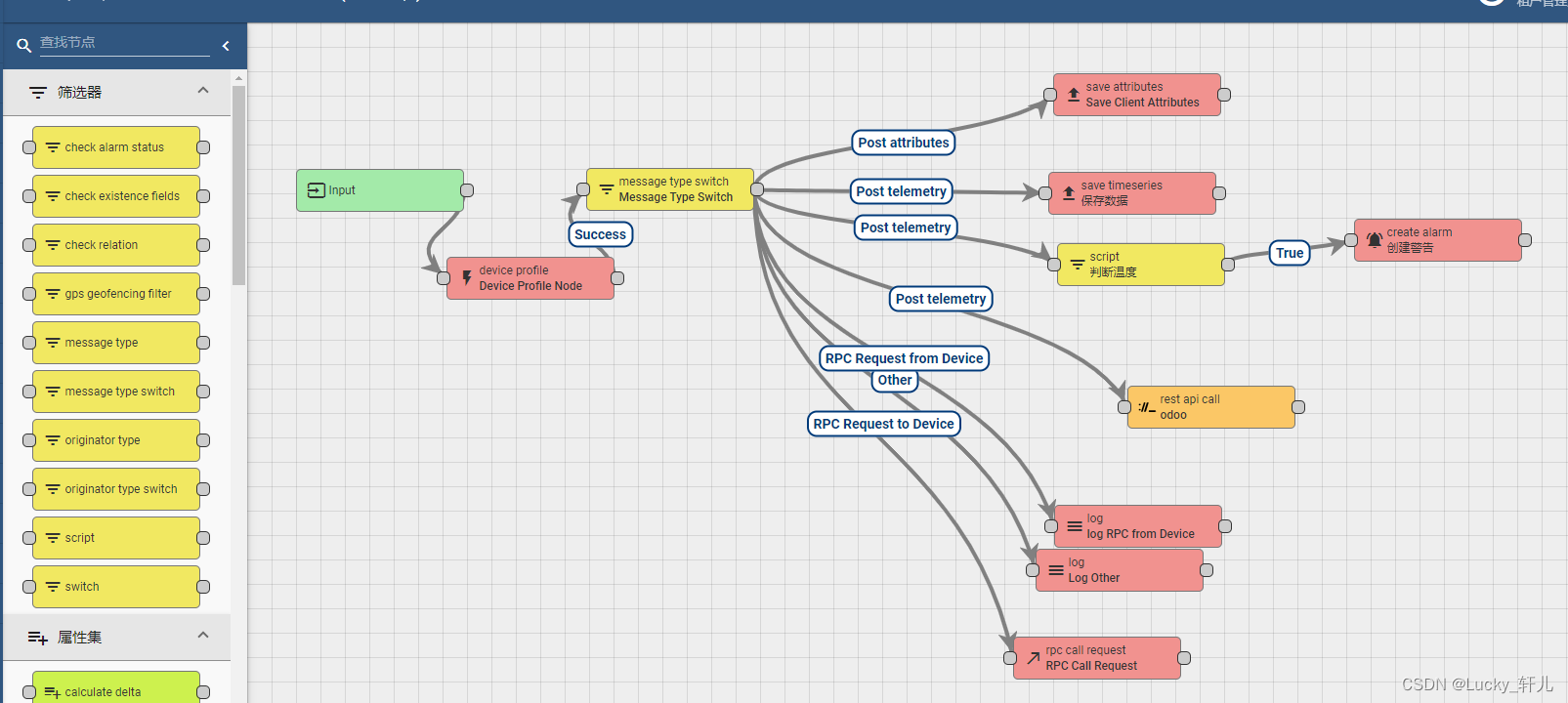

打开TB平台默认的规则链：
在这里插入图片描述
根据不同的需求，在规则链中添加我们需要的规则节点，例如我们需要显示并保存遥测数据，且对不正常的数据做出预警，那么我们需要一下链路即可：
外部数据输入 -> 读取正确的设备信息 -> 消息分类(我们走遥测消息路线) -> 保存遥测数据 -> 过滤节点（光强判断）->创建警告
在这里插入图片描述

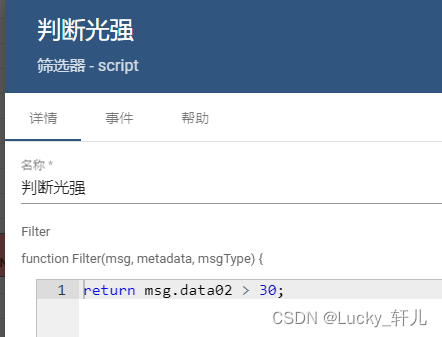

打开过滤节点，设置告警范围:修改（msg.数据名称）和（数值）
在这里插入图片描述

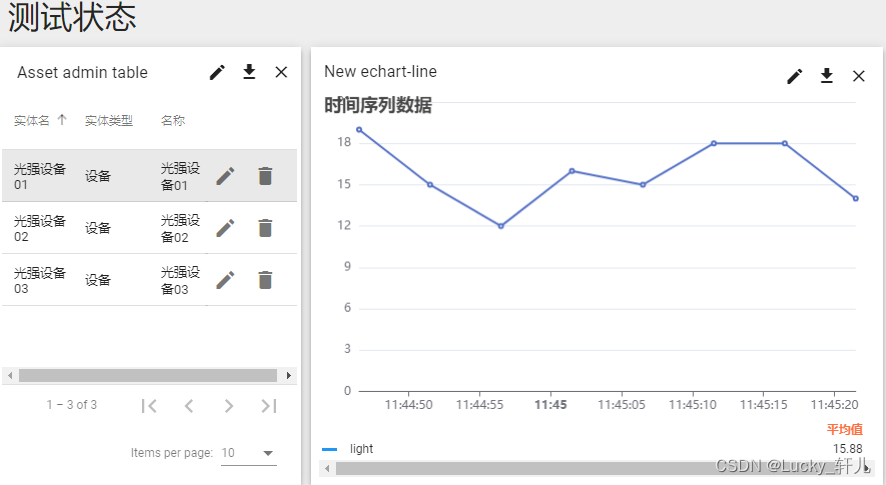

测试结果：
在这里插入图片描述

网关服务程序讲解

功能

网关服务程序相当于用nodejs实现了一个简易网关的功能：
1.与多台设备建立tcp连接，在一个局域网下，设备可以向网关发送数据
2.完成数据转换
3.网关通过mqtt协议将数据转发至thingsboard平台

对于设备而言，网关是服务端；对于TB平台而言，网关是客户端。

注意：可以尝试直接用thingsboard官网上的gateway程序

代码分析

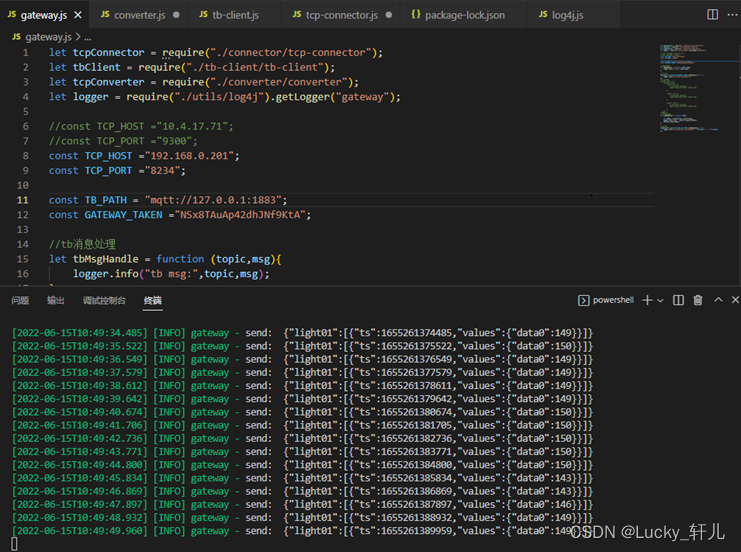

网关主程序gateway.js

//导入第三方包
let tcpConnector = require("./connector/tcp-connector");
let tbClient = require("./tb-client/tb-client");
let tcpConverter = require("./converter/converter");
let logger = require("./utils/log4j").getLogger("gateway");

const TCP_HOST ="10.4.17.71";//本机地址
const TCP_PORT ="9300";//本机端口

const TB_PATH = "mqtt://127.0.0.1:1883";//本地路径，mqtt默认端口1883
const GATEWAY_TAKEN ="NSx8TAuAp42dhJNf9KtA";网关的令牌

//tb消息处理
let tbMsgHandle = function (topic,msg){
    logger.info("tb msg:",topic,msg);
};

//tb 连接
tbClient.init(TB_PATH,GATEWAY_TAKEN,tbMsgHandle,() => {
    logger.info("tb client conneted!");
});
//tcp消息处理
let tcbMsgHandle = function (msg){//将消息转换为thingsboard支持的格式

    let tbMsg = tcpConverter.convert(msg);
    logger.info("send: ",JSON.stringify(tbMsg));
    tbClient.send(tbMsg);
};

//tcp连接
tcpConnector.init(TCP_HOST,TCP_PORT,tcbMsgHandle,() => {
    logger.info('tcp connector listening on ' + TCP_HOST + ':' + TCP_PORT);
});
