参考博文-CSDN-九瓜（作者）-使用OpenvSwitch + KVM搭建SDN网络、完整流程

ubuntu 下 ovs安装：
sudo apt-get install -qy openvswitch-switch openvswitch-common
以下ovs安装繁琐，不建议
ovs安装，需对应版本，使用uname -a查看内和版本，官网连接http://www.openvswitch.org//download/

如果觉得2.17.7就可以：那么使用命令：

cd /opt
sudo wget https://www.openvswitch.org/releases/openvswitch-2.17.7.tar.gz
# 进入到存放ovs的压缩包的文件夹（移动到你所需要的）
# 其他版本则下属内容自行更换
sduo tar -vxzf openvswitch-2.17.7.tar.gz
cd openvswitch-2.17.7.tar.gz
sudo ./boot.sh
sudo ./configure
sudo apt install libtool-bin
sudo cp /usr/bin/libtool .
sudo make
sudo make install

下面这个命令没必要
modinfo datapath/linux/openvswitch.ko | grep depends
将上述依赖使用如下命令逐个添加
modprobe libcrc32c[多个依赖]
insmod datapath/linux/openvswitch.ko

sudo su
mkdir -p /usr/local/var/run/openvswitch
mkdir -p /usr/local/var/log/openvswitch

# 创建数据库
ovsdb-tool create /usr/local/etc/openvswitch/conf.db /usr/local/share/openvswitch/vswitch.ovsschema
# 启动ovsdb-server
ovsdb-server --remote=punix:/usr/local/var/run/openvswitch/db.sock --remote=db:Open_vSwitch,Open_vSwitch,manager_options --private-key=db:Open_vSwitch,SSL,private_key --bootstrap-ca-cert=db:Open_vSwitch,SSL,ca_cert --pidfile --detach
# 初始化ovsdb，针对于新创建的数据库才需要初始化
ovs-vsctl --no-wait init
# 环境变量建议写到/etc/profile
export DB_SOCK=/usr/local/var/run/openvswitch/db.sock
# 就已经启动了ovs
# 建议此处重启电脑
# 或者
# export PATH=$PATH:/usr/local/share/openvswitch/scripts
# ovs-ctl stop
# export PATH=$PATH:/usr/local/share/openvswitch/scripts
# ovs-ctl start

之后再启动ovs:

sudo su
export PATH=$PATH:/usr/local/share/openvswitch/scripts
ovs-ctl start

参考博文-我的编程生涯（文章网站）-未知作者-Linux下的floodlight安装指南（排坑版）

安装 eclipse （后面启动floodlight项目用）

cd /opt
sudo wget -P /opt https://archive.eclipse.org/technology/epp/downloads/release/luna/SR2/eclipse-java-luna-SR2-linux-gtk-x86_64.tar.gz
sudo tar -vxzf eclipse-java-luna-SR2-linux-gtk-x86_64.tar.gz

安装floodlight

sudo su
# 输入密码
# 一定用下面这条命令按扎安装java8
sudo apt-get install openjdk-8-jdk
# 不小心安了jdk11用以下命令卸载
# sudo apt-get autoremove openjdk-11-jre-headless
# 注意，我这里用的是镜像网站kgithub.com（2023.7--比github好用捏）
cd /opt
git clone https://kgithub.com/floodlight/floodlight.git
cd floodlight
export GIT_SUBMODULE_URL='https://kgithub.com'
git submodule init
git submodule update
# 安装 ant
sudo wget -P /opt https://dlcdn.apache.org//ant/binaries/apache-ant-1.9.16-bin.tar.gz
cd /opt
sudo tar -vxzf apache-ant-1.9.16-bin.tar.gz
# 下面的命令将引号内的内容添加到/etc/peofile文件的最后（注意，下面第一行的路径替换为自己的，版本号别忘了改）
# 下面这条命令尽量避免反复执行 如果不小心执行错了，使用文本编辑器修改/etc/profile文件
sudo echo 'ANT_HOME=/opt/apache-ant-1.9.16
export PATH=$JAVA_HOME/bin:$PATH:$ANT_HOME/bin
export CLASSPATH=.:$JAVA_HOME/lib/dt.jar:$JAVA_HOME/lib/tools.jar' | sudo tee -a /etc/profile


#验证ant安装是否成功
source /etc/profile
ant -version
cd /opt/floodlight
sudo ant eclipse
sudo mkdir /var/lib/floodlight
sudo chmod 777 /var/lib/floodlight

cd /opt/eclipse
./eclipse

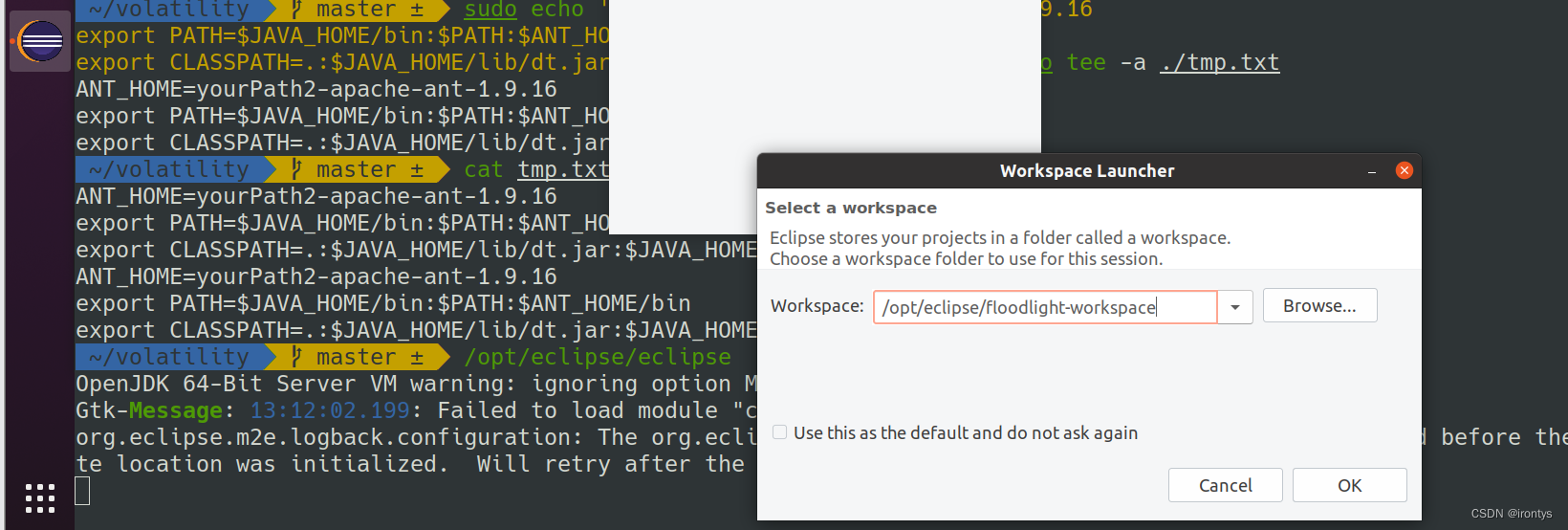

此处创建eclipse工作区，这个随意

在这里插入图片描述

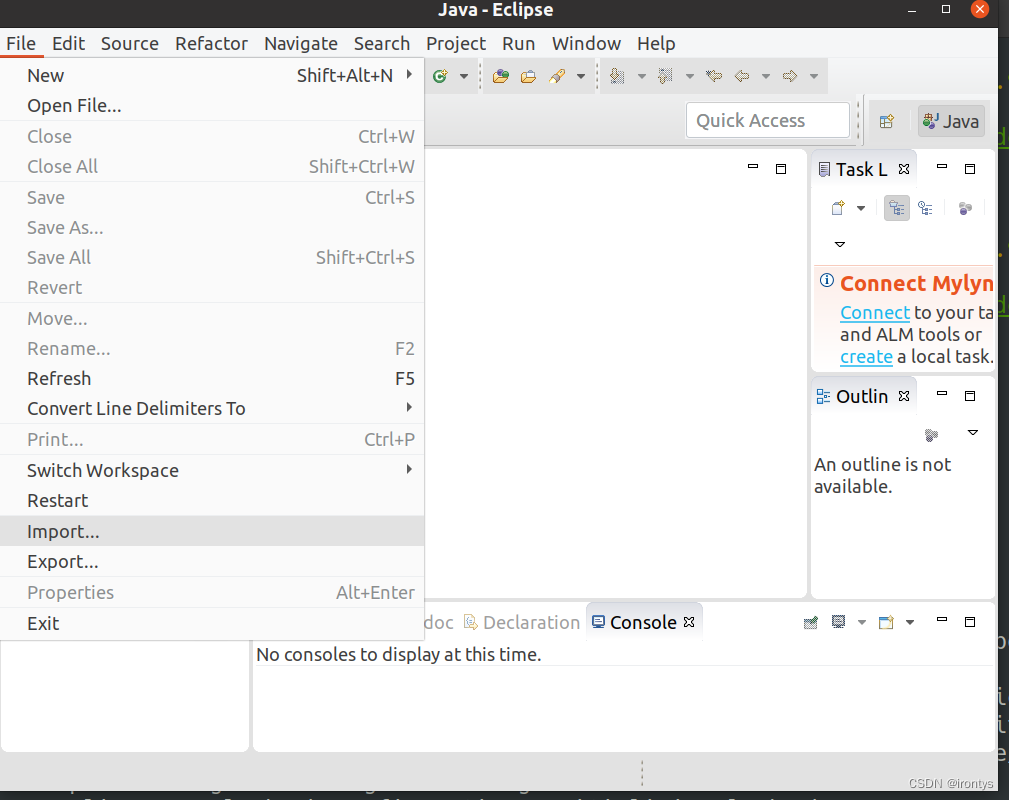

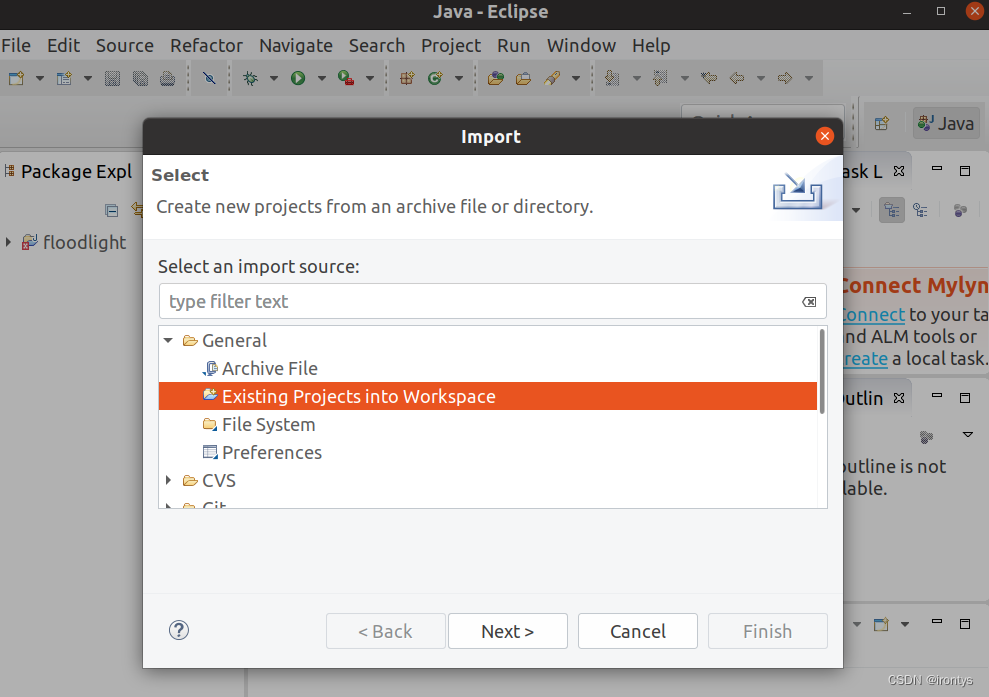

点击左上角的file->import->General->Existing Projects into Workspace->next
在这里插入图片描述
在这里插入图片描述

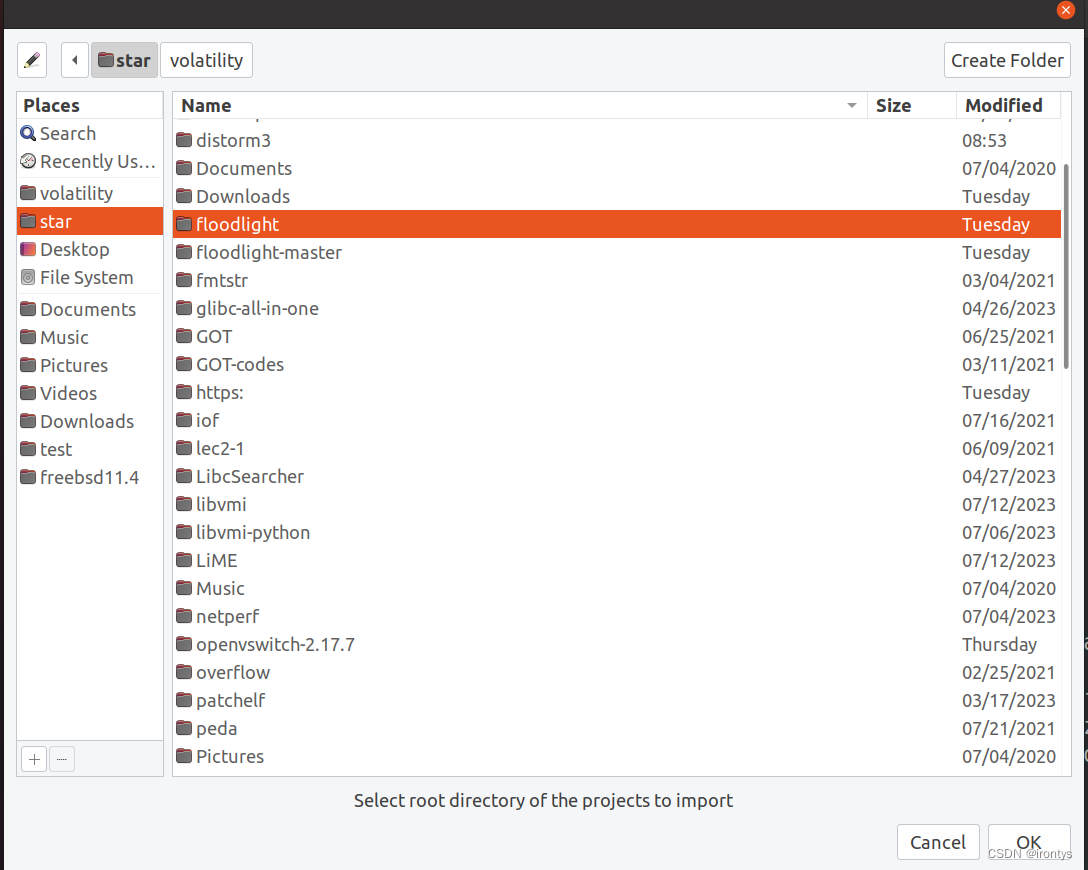

在select root dirctory 中选择文件夹，选择git下载的floodlight文件夹
在这里插入图片描述

(下面这张图我这里由于之前创建过这个，所以不能点finish）在这里插入图片描述
此时eclipse页面可能会是welcome界面，关掉welcome界面即可

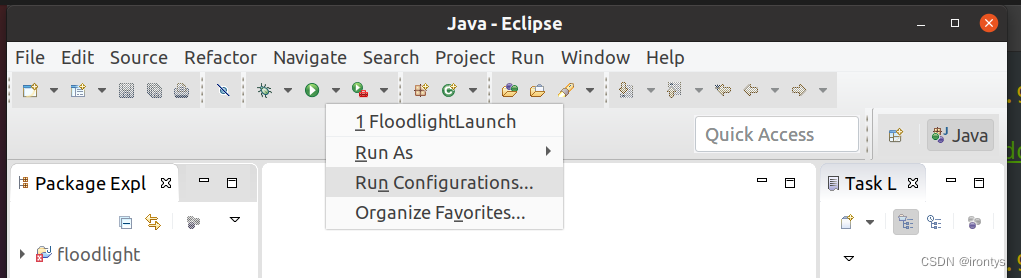

点击上方的播放按钮右侧的下向箭头，其中的Run Configurations
在这里插入图片描述

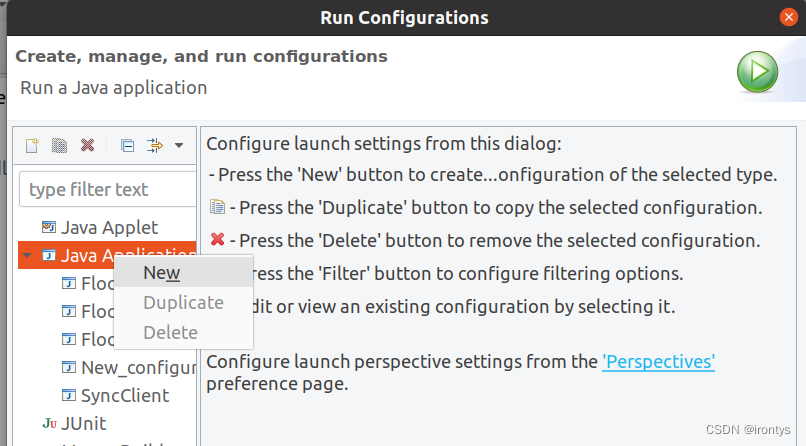

右键java Application->new
在这里插入图片描述

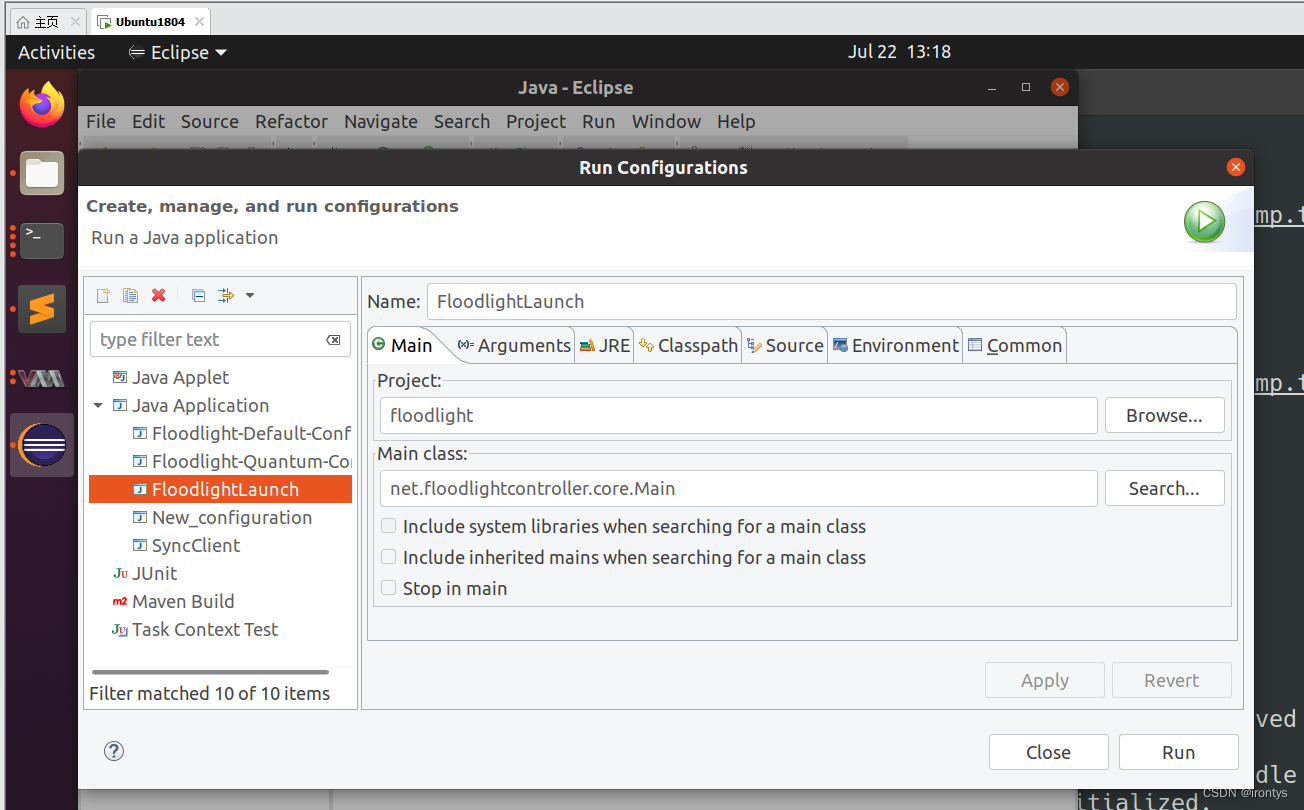

Name用FloodlightLaunch
Project用Floodlight
Main用net.floodlightcontroller.core.Main
在这里插入图片描述

点击下方的apply
关闭此界面
选中左侧栏中的floodlight（单击它）
在这里插入图片描述

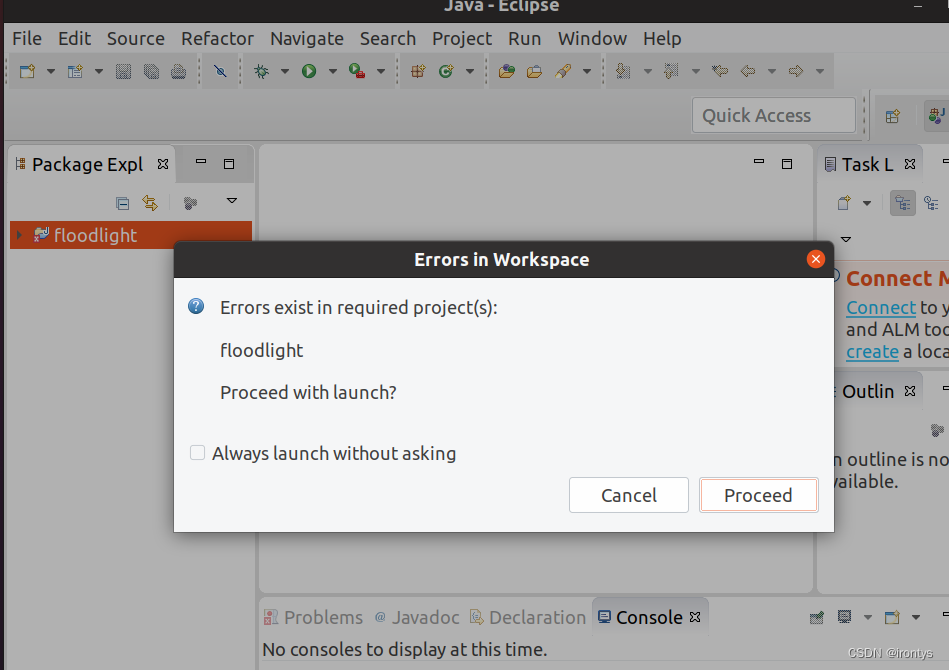

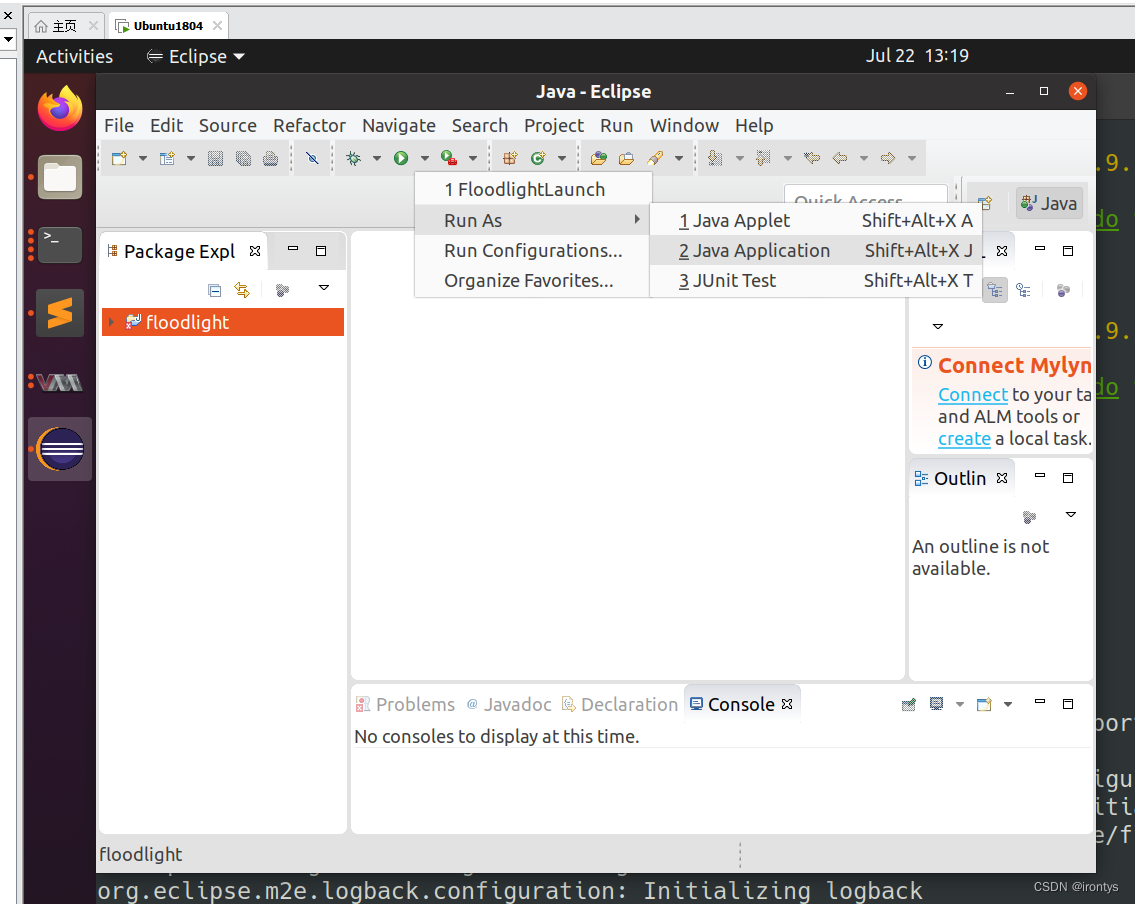

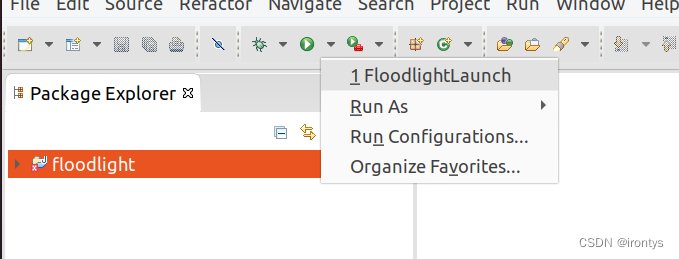

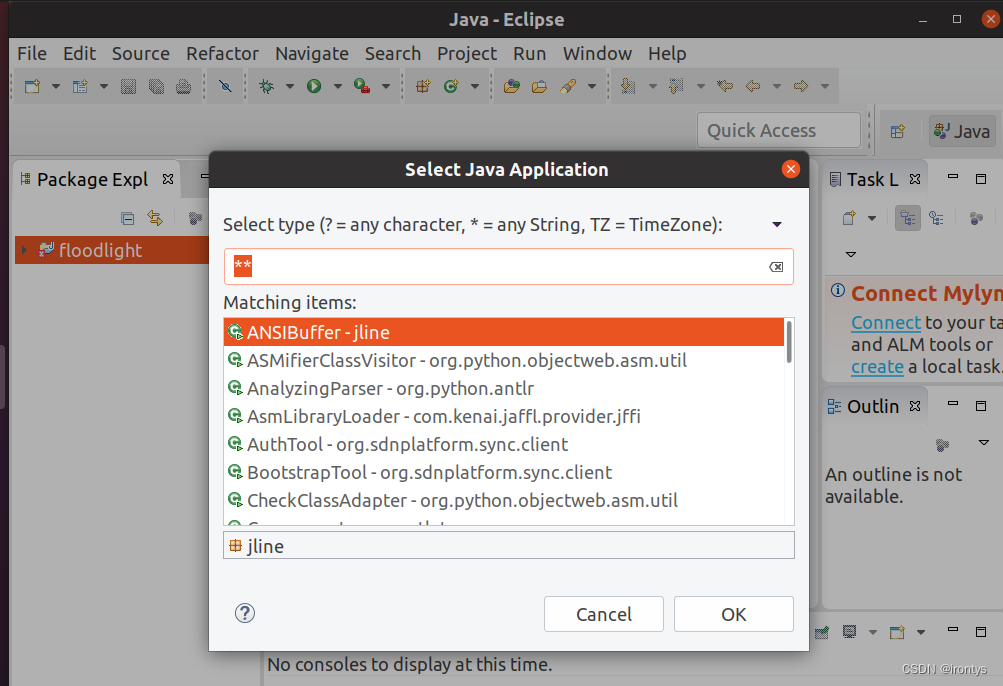

接着点击播放按钮右侧的向下箭头，选择Run As，选中Java Apllication，ok->procees
在这里插入图片描述

选择ok在这里插入图片描述

proceed在这里插入图片描述

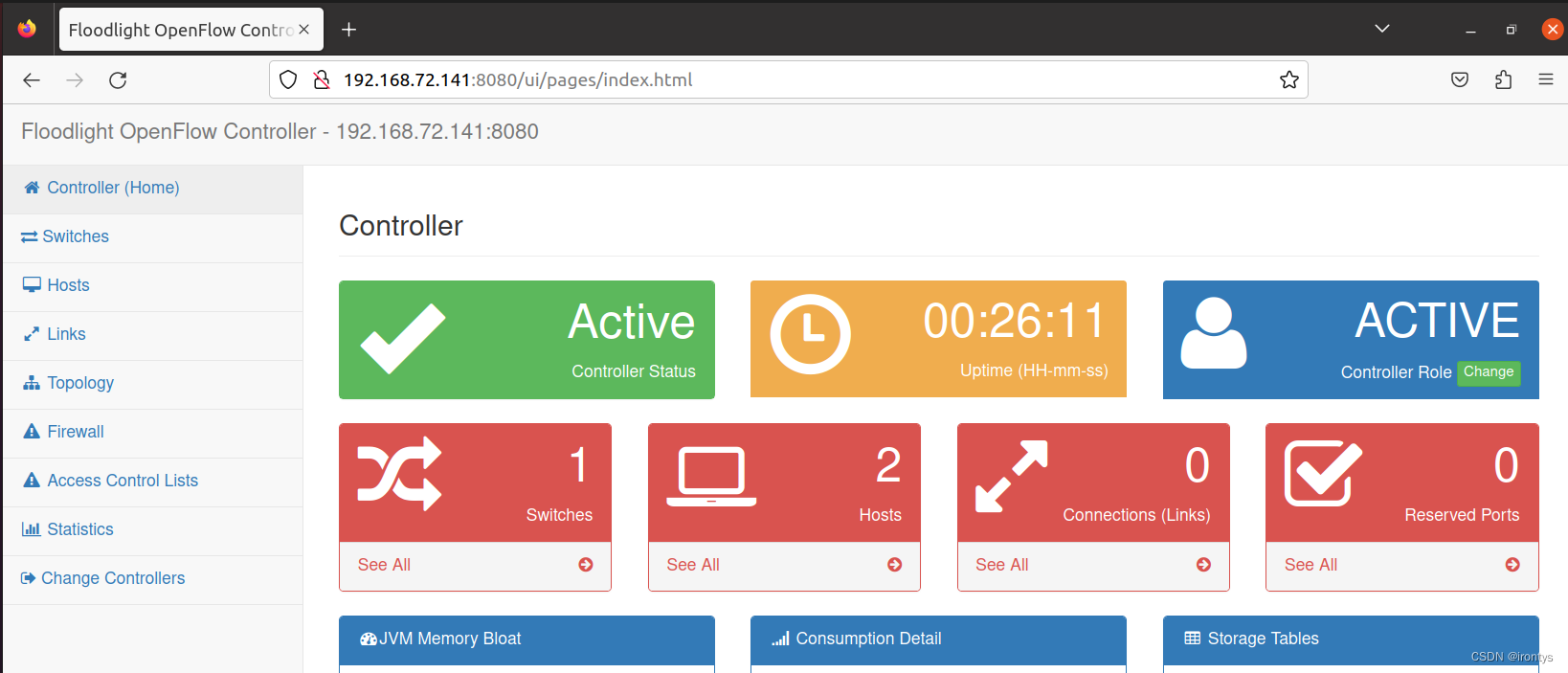

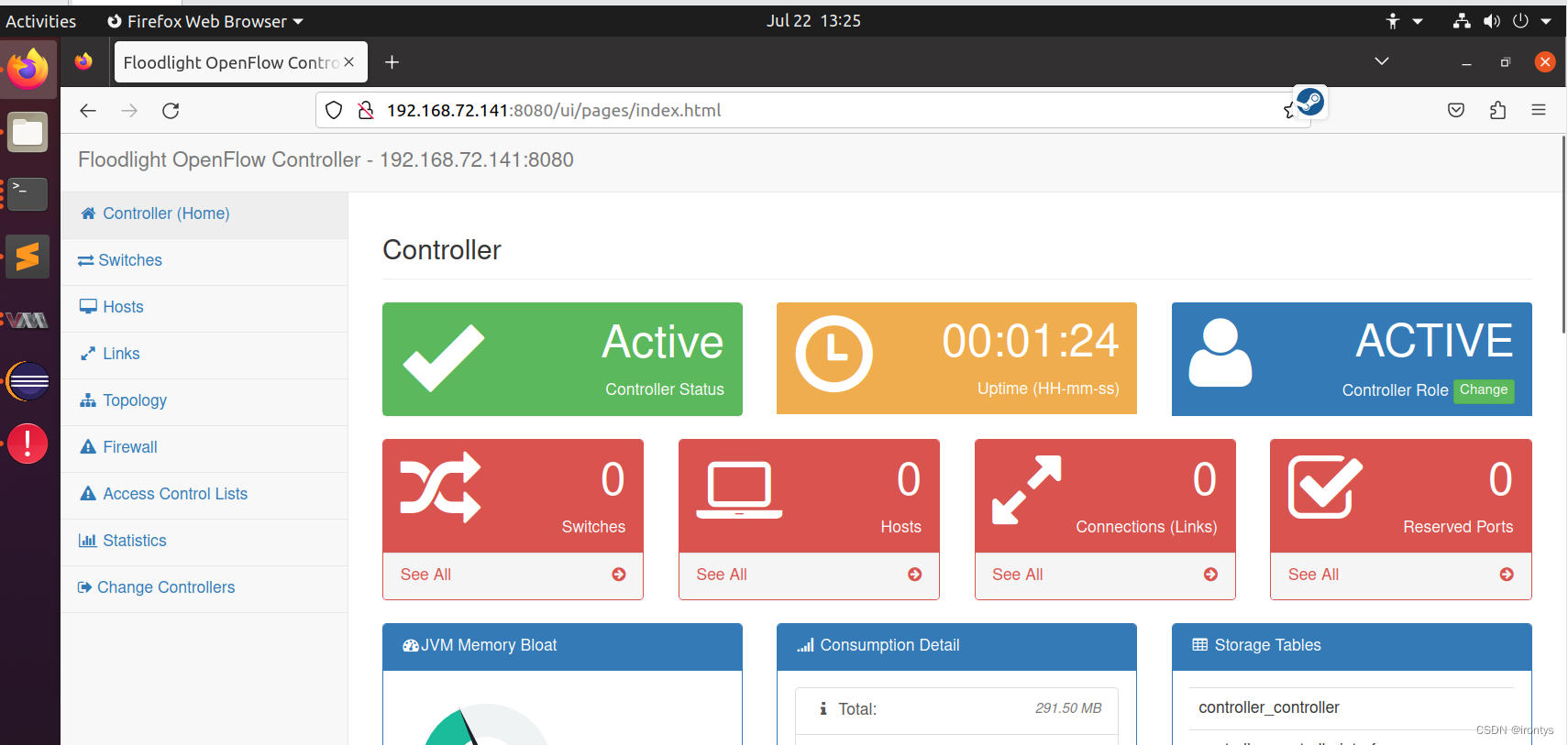

然后访问localhost:8080/ui/index.html
在这里插入图片描述

打不开网页的话看看是不是这里选错了
在这里插入图片描述

如果不使用 eclipse，当时的配置floodlight的命令里的ant sclipse换为ant
则在floodlight文件夹下使用命令：
java -jar target/floodlight.jar （很有可能会报错，不如eclipse，但是哪个可以用就用哪个）

# 下面这个命令里，也可能是6633端口 ip为ens33的ip（上网的网卡）
# 端口不对在页面上就不能正确显示交换机

配置 ovs交换机

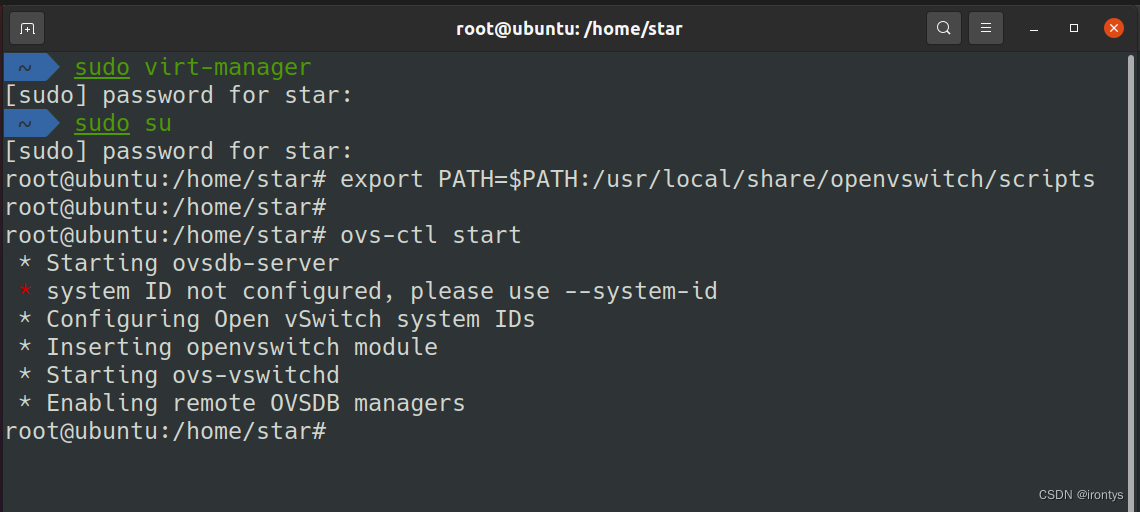

进行下一步操作前确保ovs已经开启

在这里插入图片描述

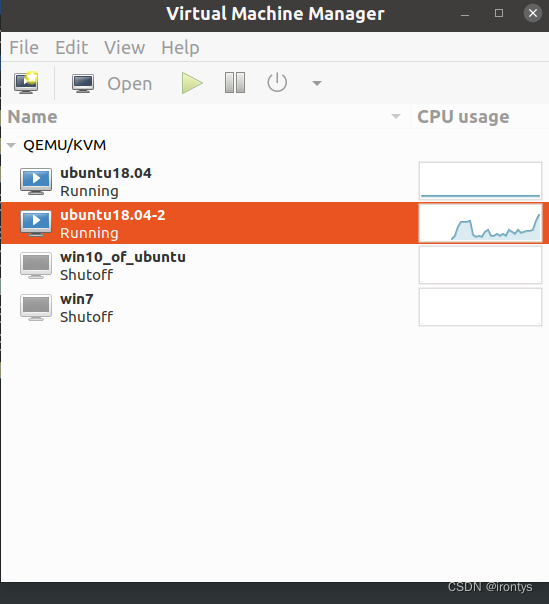

启动两台kvm的嵌套虚拟机

sudo virt-manager
（我这里启动的是两台ubuntu，一台ubuntu一台win10会导致实验过程中，其中一台崩溃，ubuntu18.04-2是ubuntu18.04的复制，使用命令：virt-clone --original ubuntu18.04 --name ubuntu18.04-2 --file /home/star/VMs/ubuntu1804/ubuntu-18.04-2-desktop-amd64.iso）–file选项是指定复制以后的iso文件存放处，需改为自己的

（如果实验过程中启动虚拟机时报错vnet0或者vnet1被占用什么的，则使用命令：sudo ovs-vsctl del-port ovs-br0 vnet0或sudo ovs-vsctl del-port ovs-br0 vnet1）

在这里插入图片描述

sudo su
# 这个br的名称随意设置，此处为ovs-br0
sudo ovs-vsctl add-br ovs-br0
# brctl没有就apt下载
sudo brctl show
# 上面这个命令可以看到virbr0下的vnet0和vnet1
sudo brctl delif virbr0 vnet0
sudo brctl delif virbr0 vnet1
sudo ovs-vsctl add-port ovs-br0 vnet0
sudo ovs-vsctl add-port ovs-br0 vnet1
sudo ovs-vsctl set-controller ovs-br0 tcp:127.0.0.1:6653
# 6653和6633哪个可以用哪个
# sudo ovs-vsctl set-controller ovs-br0 tcp:192.168.72.141:6633

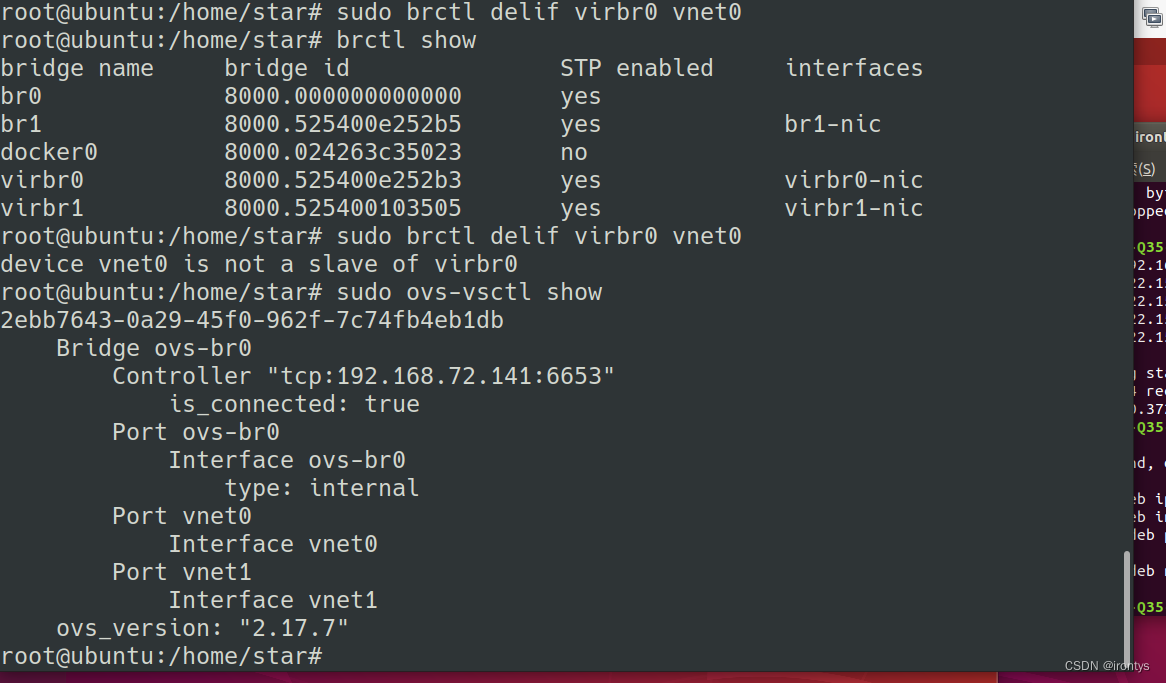

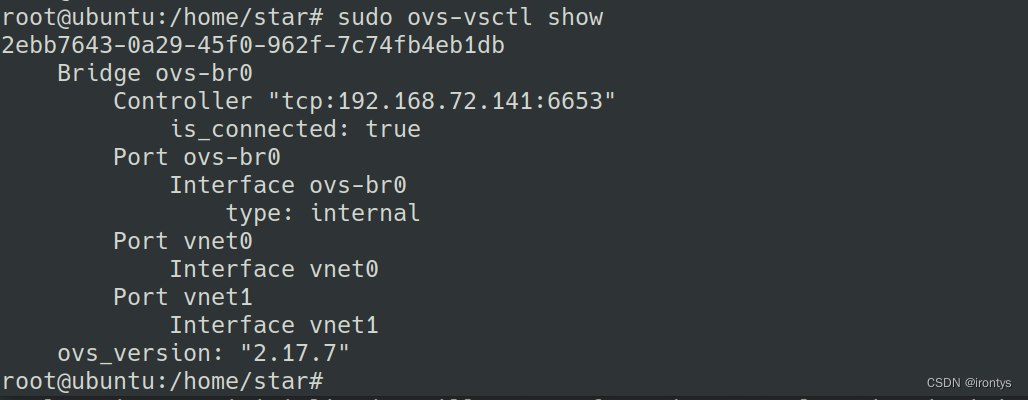

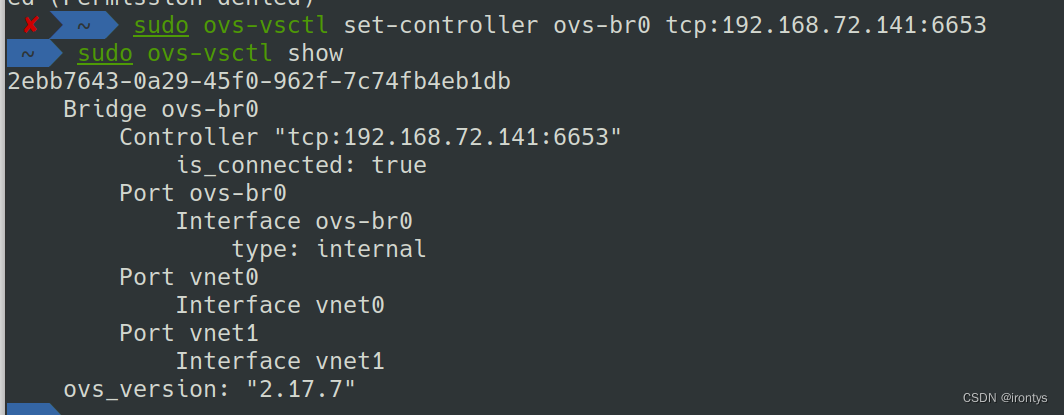

接着使用sudo ovs-vsctl show应该结果如下
在这里插入图片描述

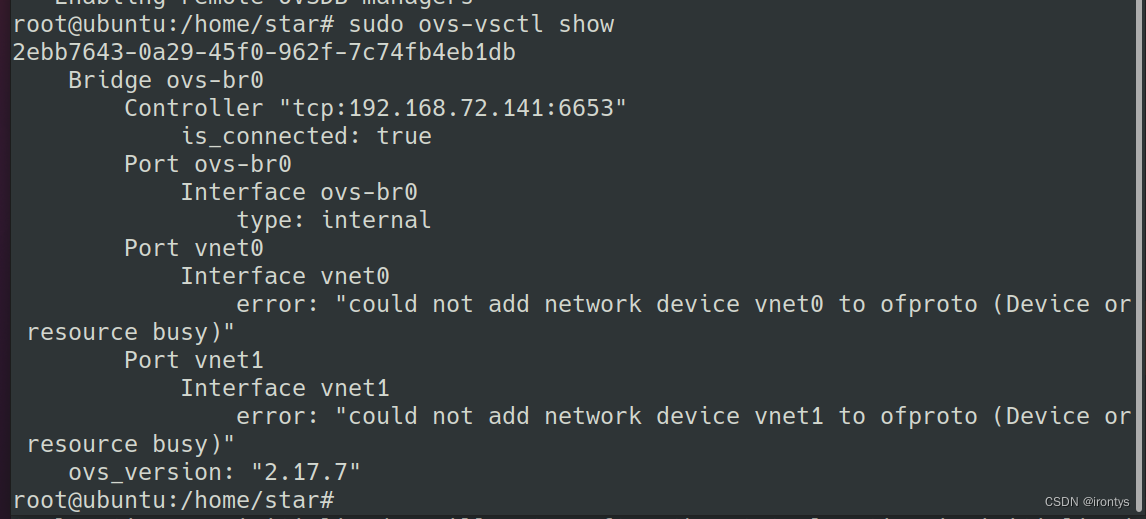

如果如下图所示busy等字样，可能的原因是上述过程中有一台虚拟机崩溃，重启了，只需再次执行：

sudo ovs-vsctl add-port ovs-br0 vnet0
sudo ovs-vsctl add-port ovs-br0 vnet1

如果启动虚拟机报错：vnet0或者vnet1 被占用等，就使用命令：sudo ovs-vsctl del-port ovs-br0 vnet0或sudo ovs-vsctl del-port ovs-br0 vnet1
带虚拟机启动后

sudo brctl delif virbr0 vnet0
sudo brctl delif virbr0 vnet1
sudo ovs-vsctl add-port ovs-br0 vnet0
sudo ovs-vsctl add-port ovs-br0 vnet1

在这里插入图片描述

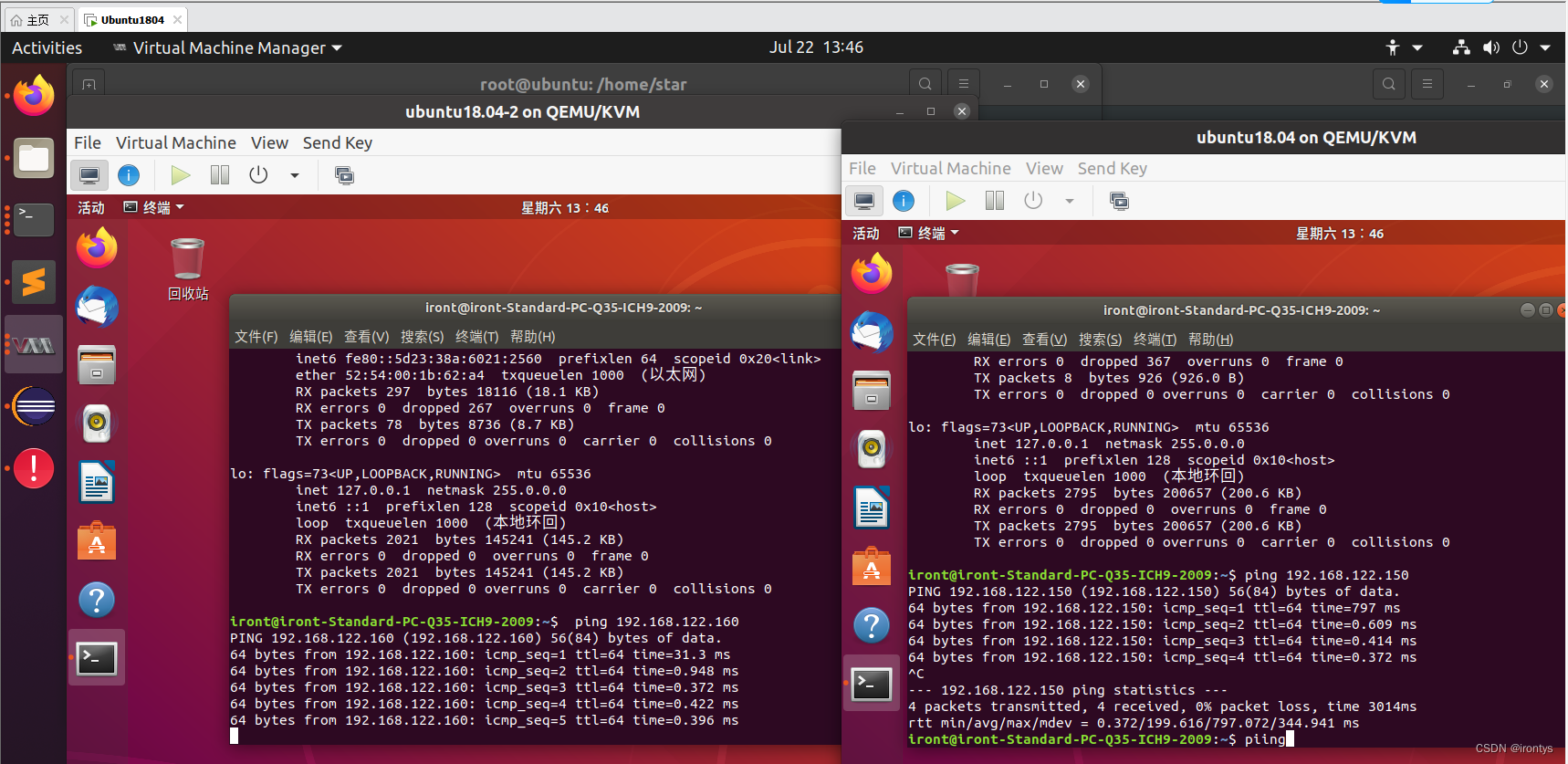

注意，这里需要在两台虚拟机中设置ip在同一网段，但其实vnet0和vnet1没有ip

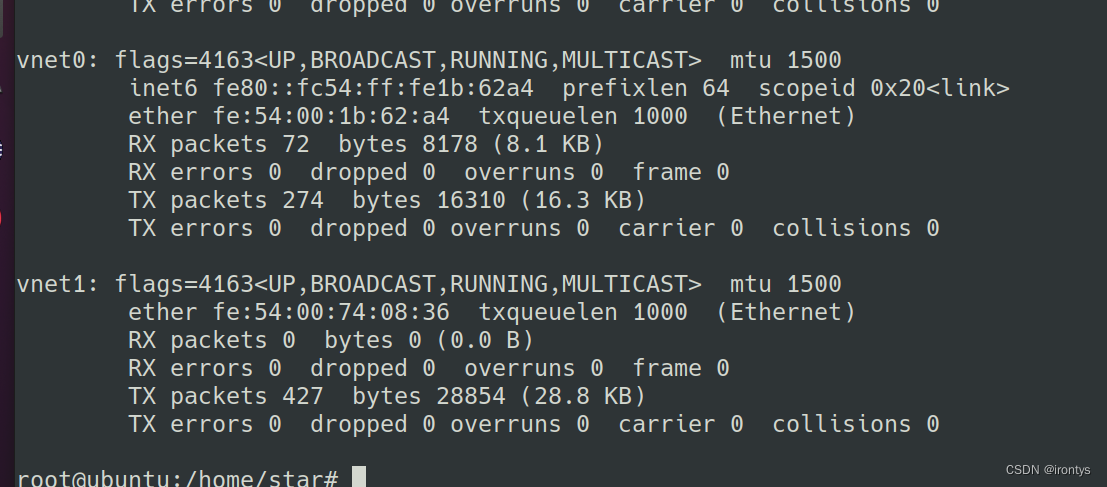

ifconfig：
在这里插入图片描述

ping不通可能是：
在进行上述设置后重启了其中一台虚拟机，则需要brctl show并且把重新绑定在virbr0上的vnet删除即可
在这里插入图片描述

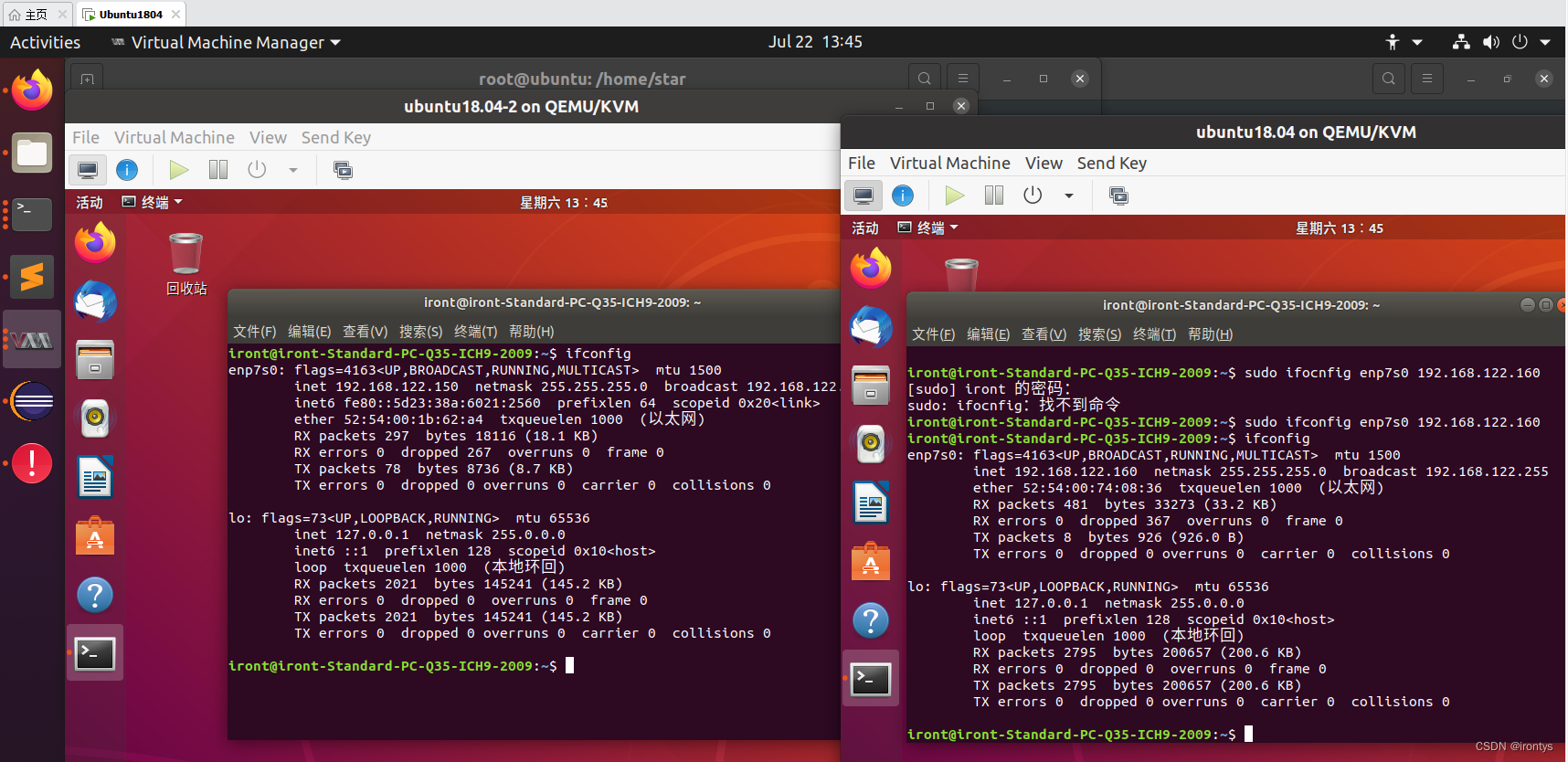

如果虚拟机中使用ifconfig发现两台虚拟机不在同一网段，或者有的没有ipv4的ip，可以使用sudo ifconfig 网卡名 192.168.122.*来自设置
网卡号可通过ifconfig命令查看

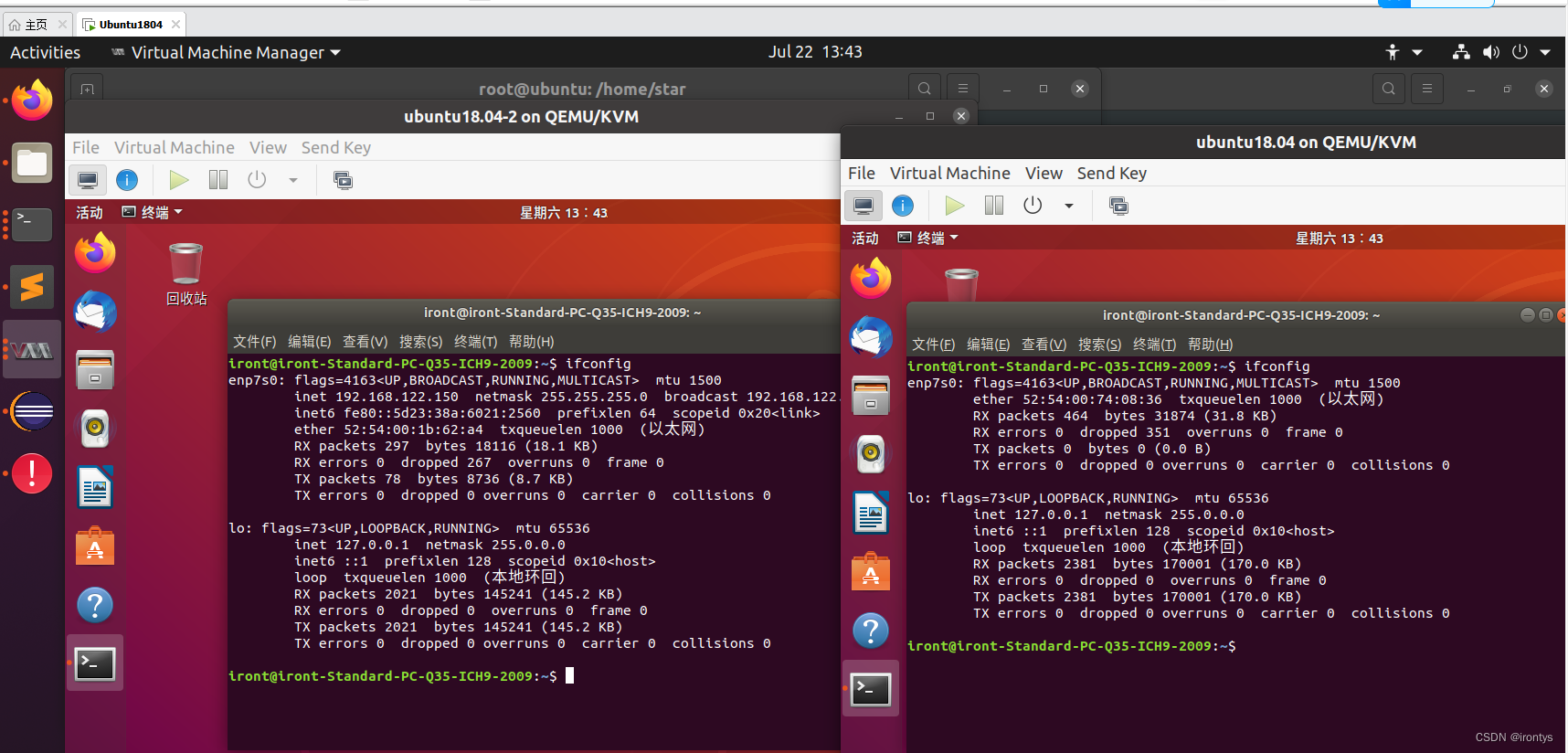

如下图所示，ubuntu18.04（右面）虚拟机没有ipv4的ip地址，使用命令sudo ifocnfig enp7s0 192.168.122.160
在这里插入图片描述
修改后：

在这里插入图片描述
在这里插入图片描述

实验过程中，我的一台虚拟机（ubuntu18.04-2 对应 vnet0）崩溃了，此时虽然可以直接重新启动，但是：
在这里插入图片描述

使用命令：

sudo brctl delif virbr0 vnet0

在这里插入图片描述

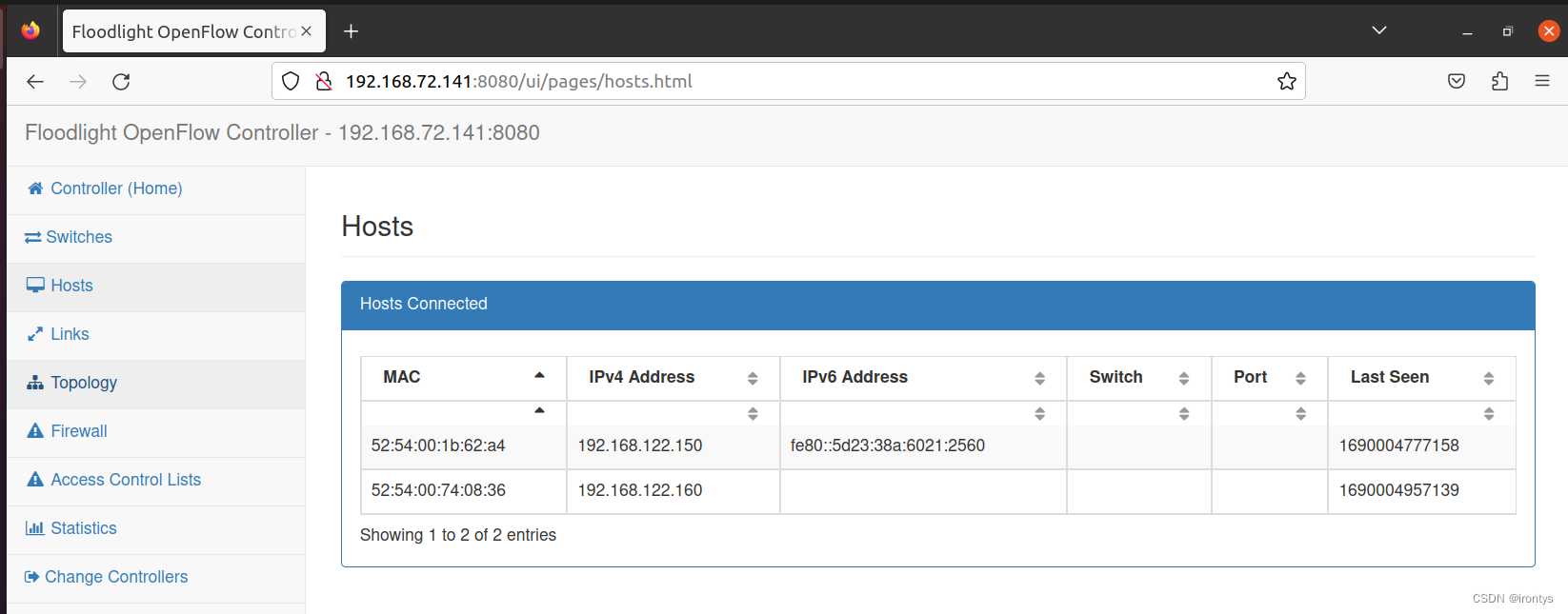

回到网页：

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

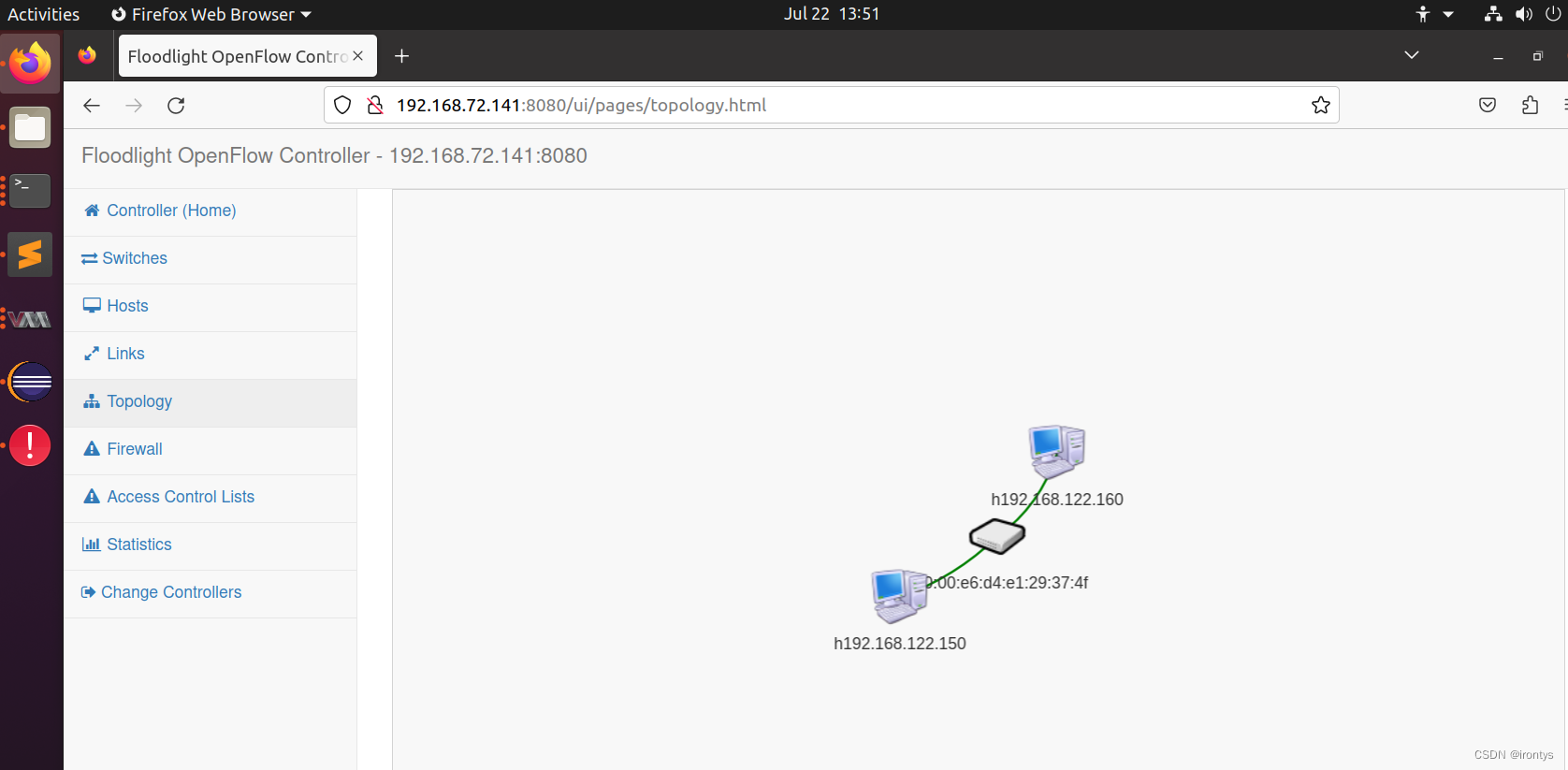

拓扑图相比于上面两个图，如果哪个host没有加载出来，就用哪个host ping一下其他host，就出来了
在这里插入图片描述

使用floodlight流表监控ddos攻击

安装wireshark

sudo apt install wireshark
# 启动wireshark要用su权限，不然看不了网络接口
sudo wireshark

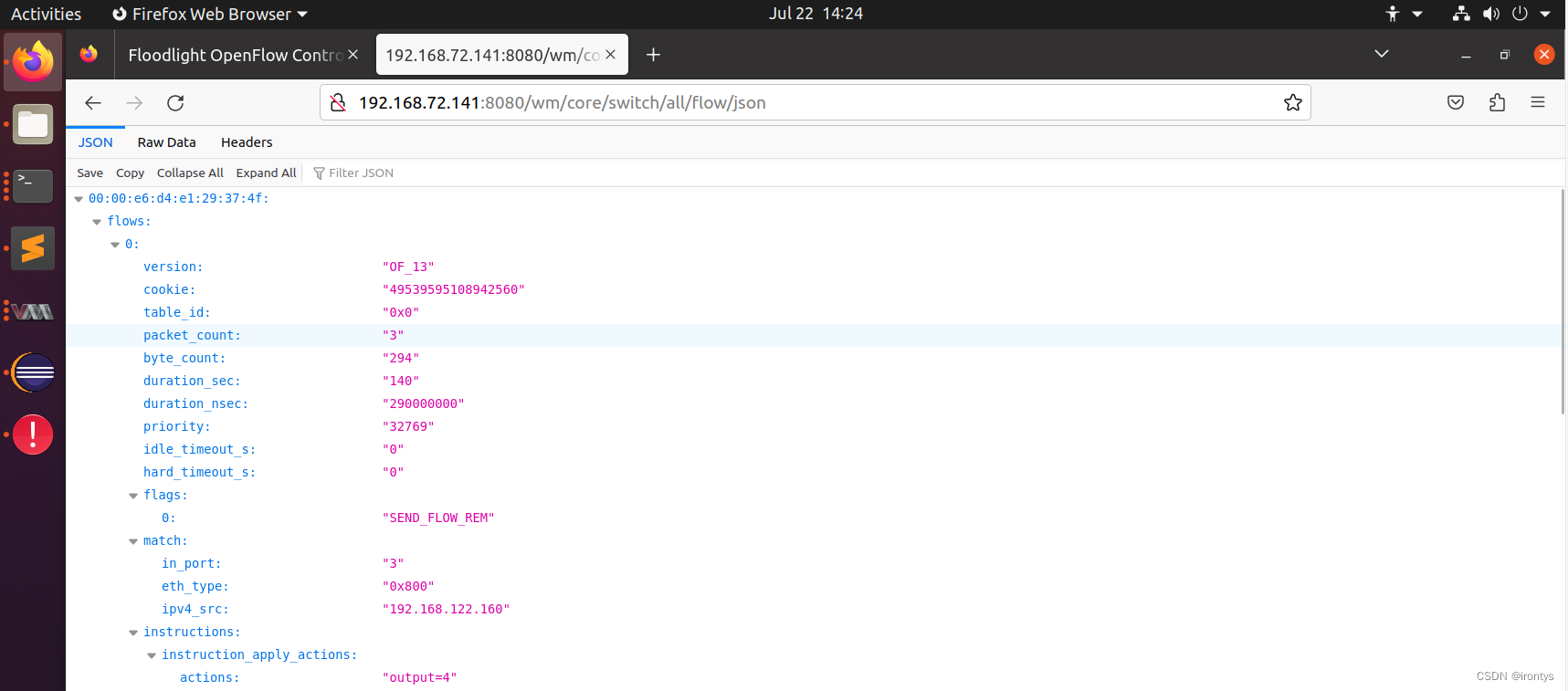

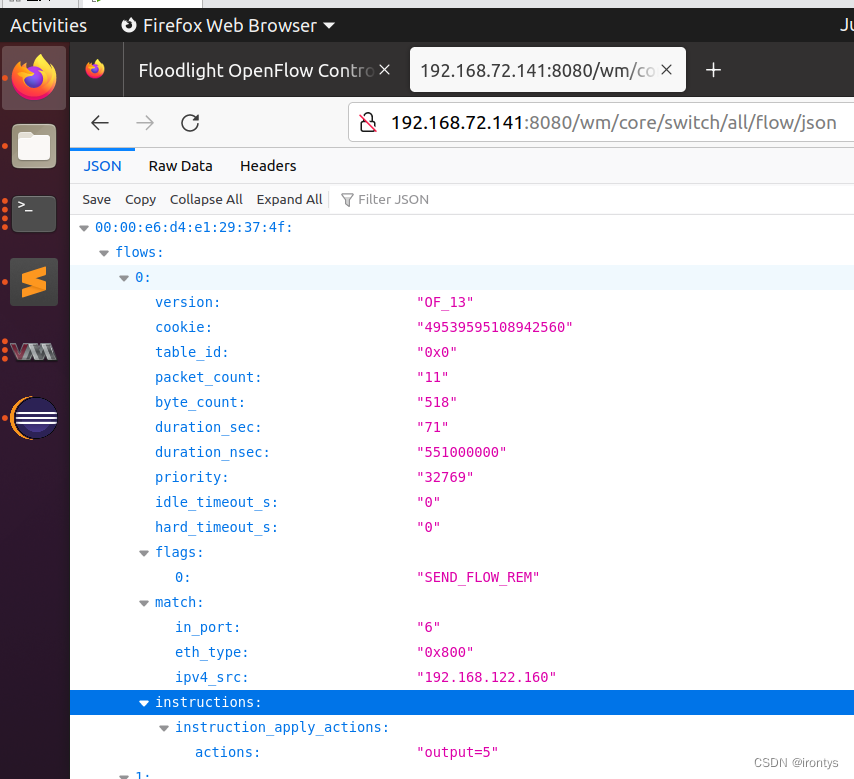

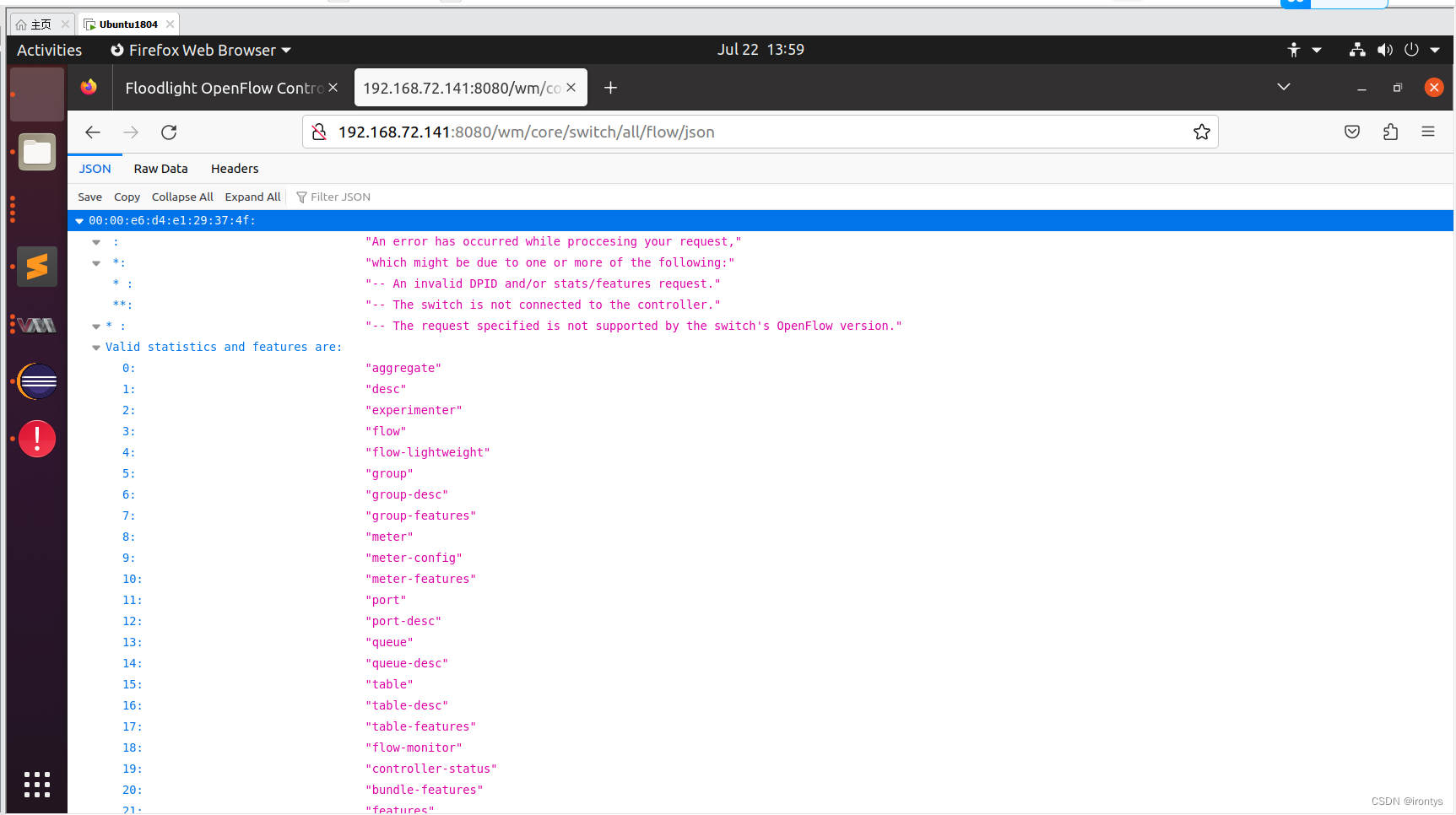

在http://192.168.0.100:8080/wm/core/switch/all/flow/json中可以查看所有交换机的流表信息
在这里插入图片描述
使用下面的命令可以添加floodlight流表，但需要修改几个地方

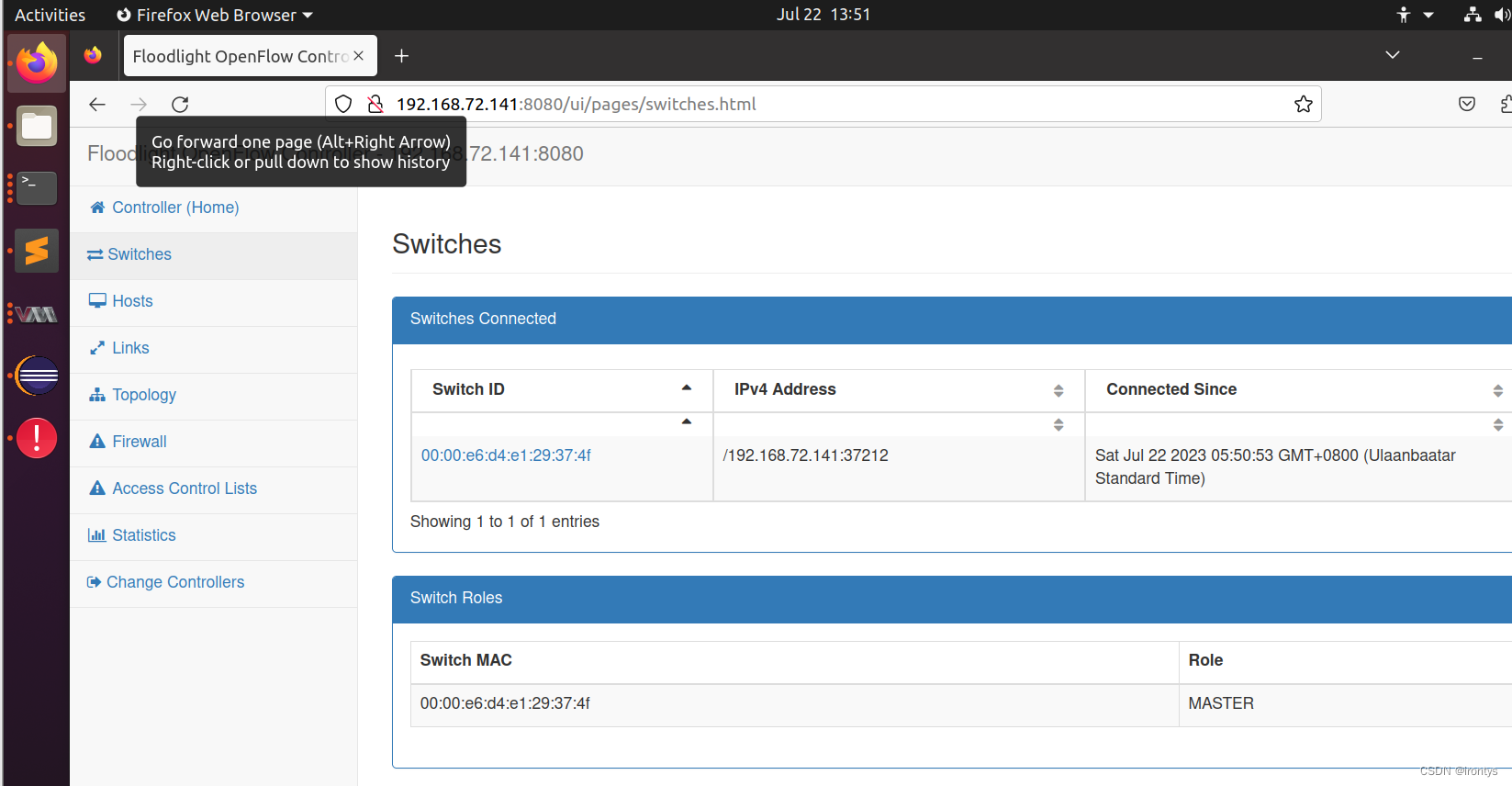

  • switch改为交换机的ID在http://192.168.72.141:8080/ui/pages/switches.html等多处都可以找到
  • name随意
  • in_port 表示数据包要进入的交换机端口，通过sudo ovs-ofctl show ovs-br查看
    （报错协议协商失败的错误的话输入命令：sudo ovs-vsctl set bridge ovs-br0 protocols=OpenFlow13 或者 ovs-ofctl -O OpenFlow13 show ovs-br0）
  • action的操作为output，output表示数据包应该从交换机的端口14输出

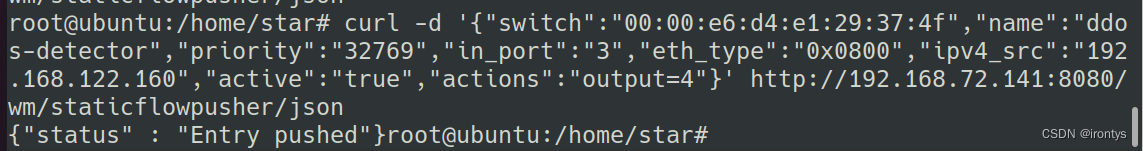

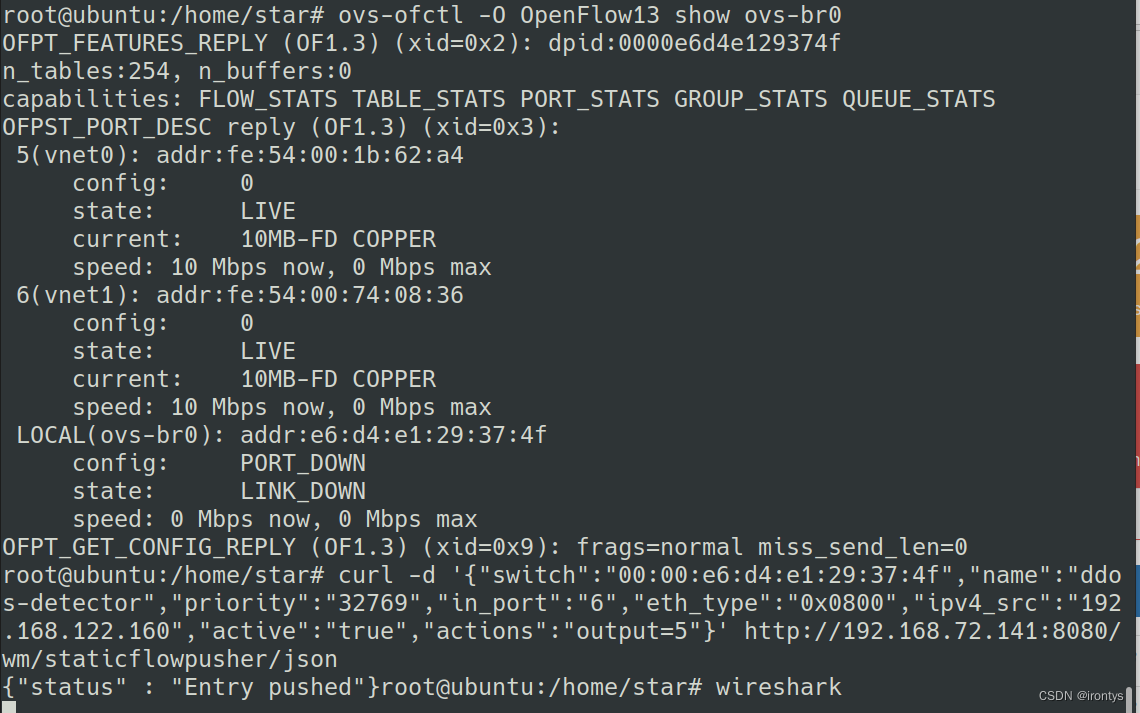

curl -d '{"switch":"00:00:e6:d4:e1:29:37:4f","name":"ddos-detector","priority":"32769","in_port":"3","eth_type":"0x0800","ipv4_src":"192.168.122.160","active":"true","actions":"output=4"}' http://192.168.72.141:8080/wm/staticflowpusher/json

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
测试一下：

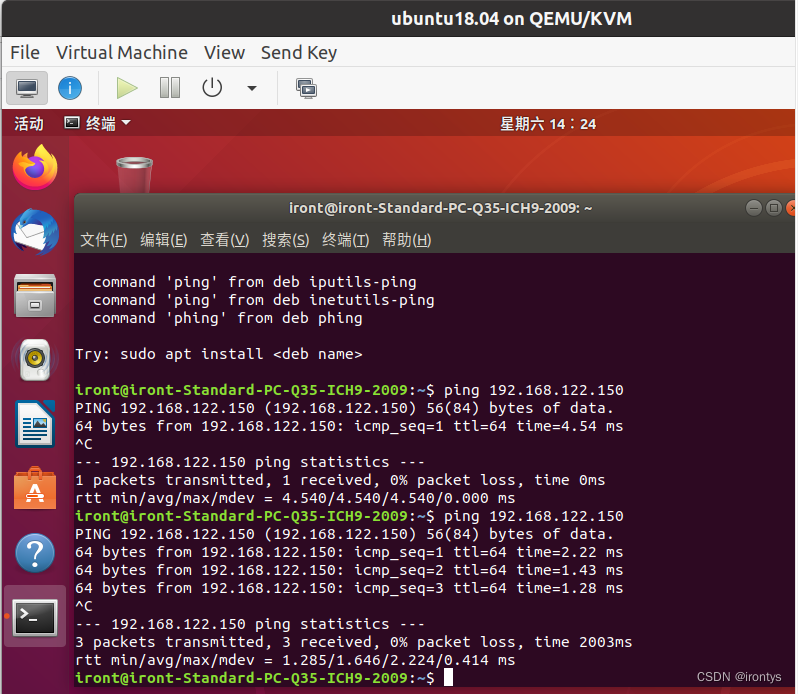

我们在ubuntu18.04（ip：192.168.122.160）发送三个ping包
在这里插入图片描述
流表中检测到了三个数据包
在这里插入图片描述
下面模拟测试检测icmp的ddos攻击：
使用hping3模拟：sudo hping3 -c 10 --icmp 192.168.122.150
补充一点

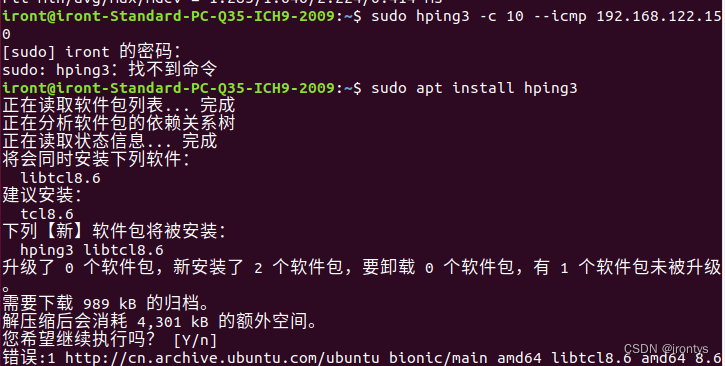

此时我想在ubuntu18.04上apt安装hping3，是连不上网的：
在这里插入图片描述

在这里插入图片描述

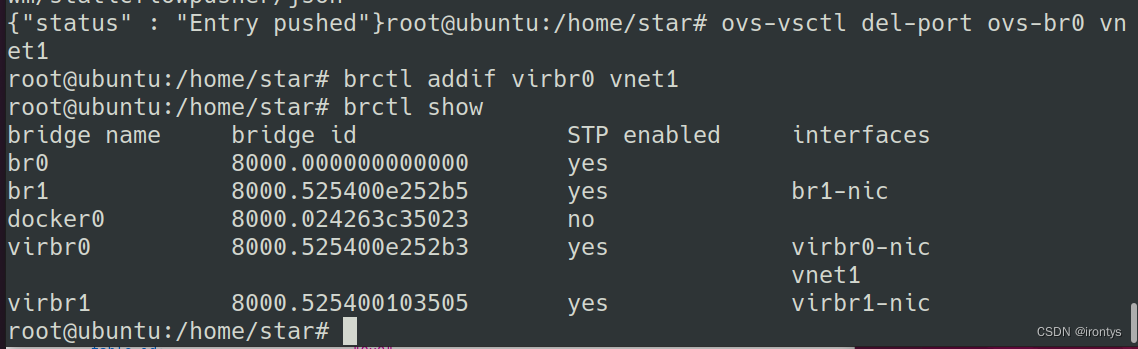

解决方案是在宿主机上使用命令（注意，这里是vnet0还是vnet1，取决于想要联网的虚拟机对应的vnet是哪个）：


sudo ovs-vsctl del-port ovs-br0 vnet1
sudo brctl addif virbr0 vnet1

在这里插入图片描述

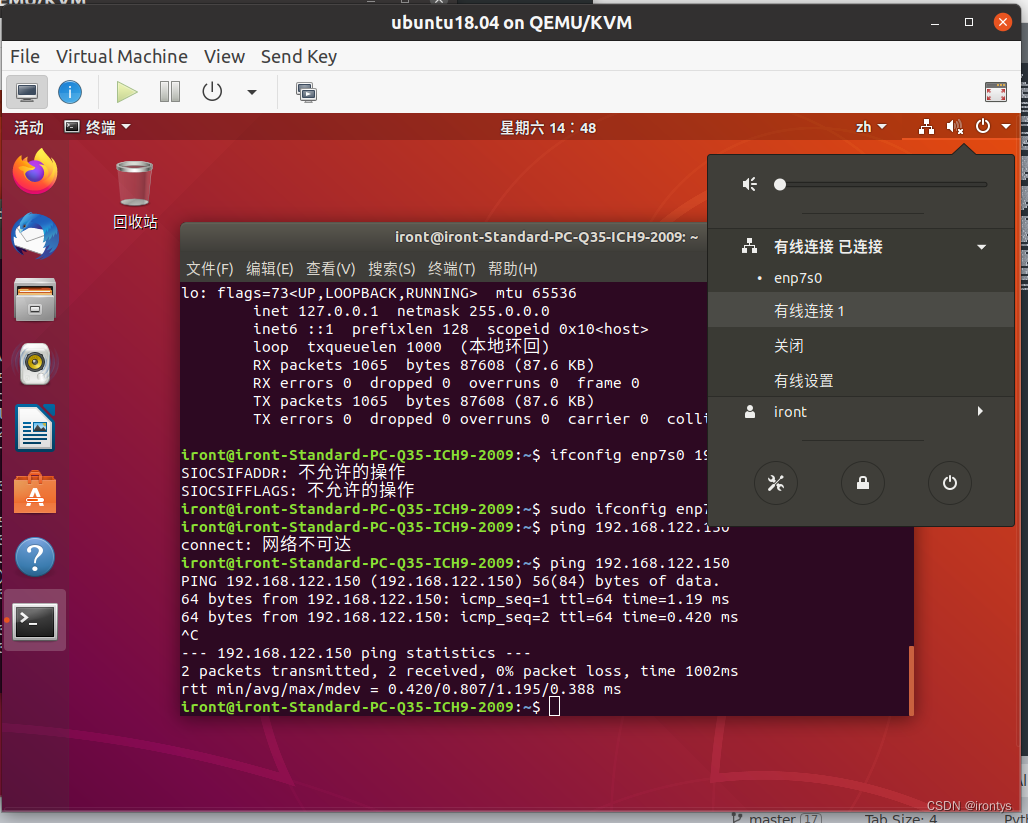

如果还不行看看这里，改为有线连接
在这里插入图片描述
下载完以后再改回来，改为有线连接后，网卡的ip可能会改变，ifconfig要把刚刚切换网络是被改掉的ip改为之前的。

最后主机上恢复sdn配置操作：

sudo brctl delif virbr0 vnet0
sudo brctl delif virbr0 vnet1
sudo ovs-vsctl add-port ovs-br0 vnet0
sudo ovs-vsctl add-port ovs-br0 vnet1

在实在不行就重启虚拟机1，先装好hping3

补充完毕
在这里插入图片描述
ps:这里我的vnet0、vnet1端口实验过程中中途改变了，因此下面可能有点不一样
在这里插入图片描述

在这里插入图片描述
简单的定义一个判断收到ddos攻击的依据：
收到了大量的icmp报文，因此我们直接拒绝掉所有的icmp报文：

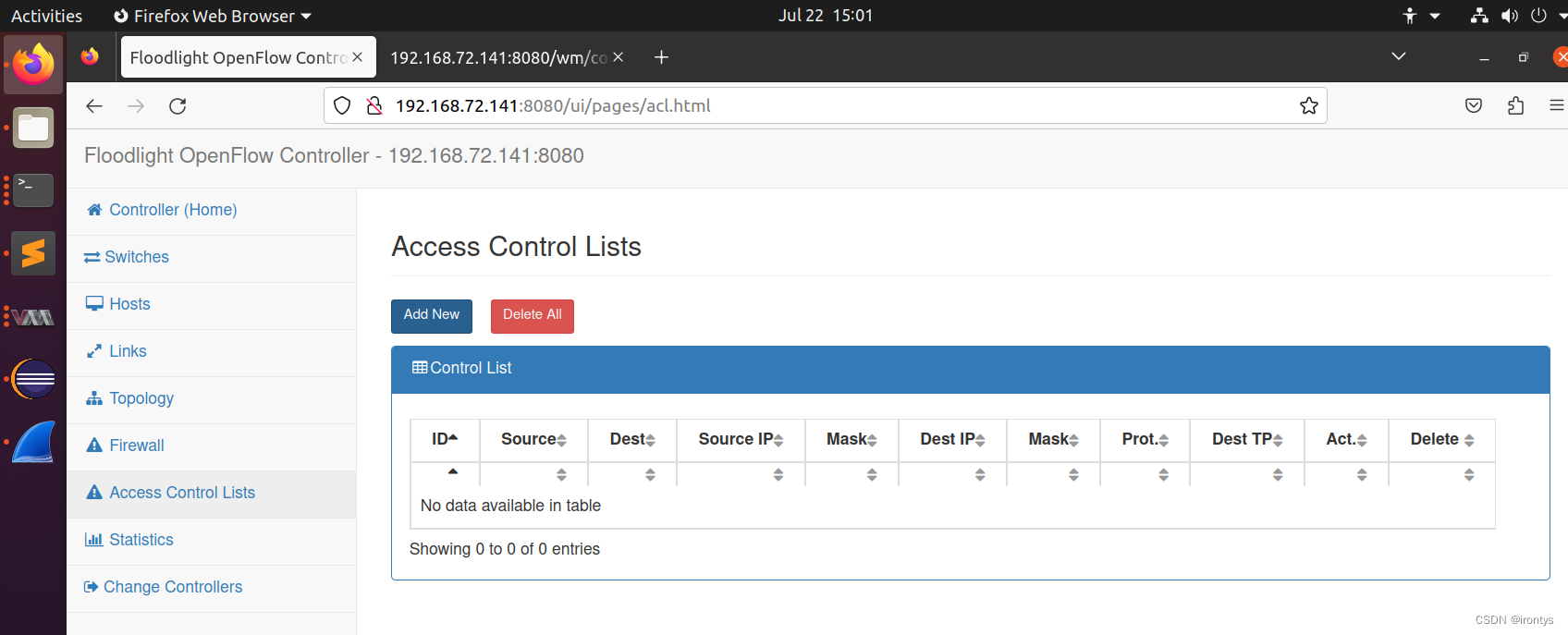

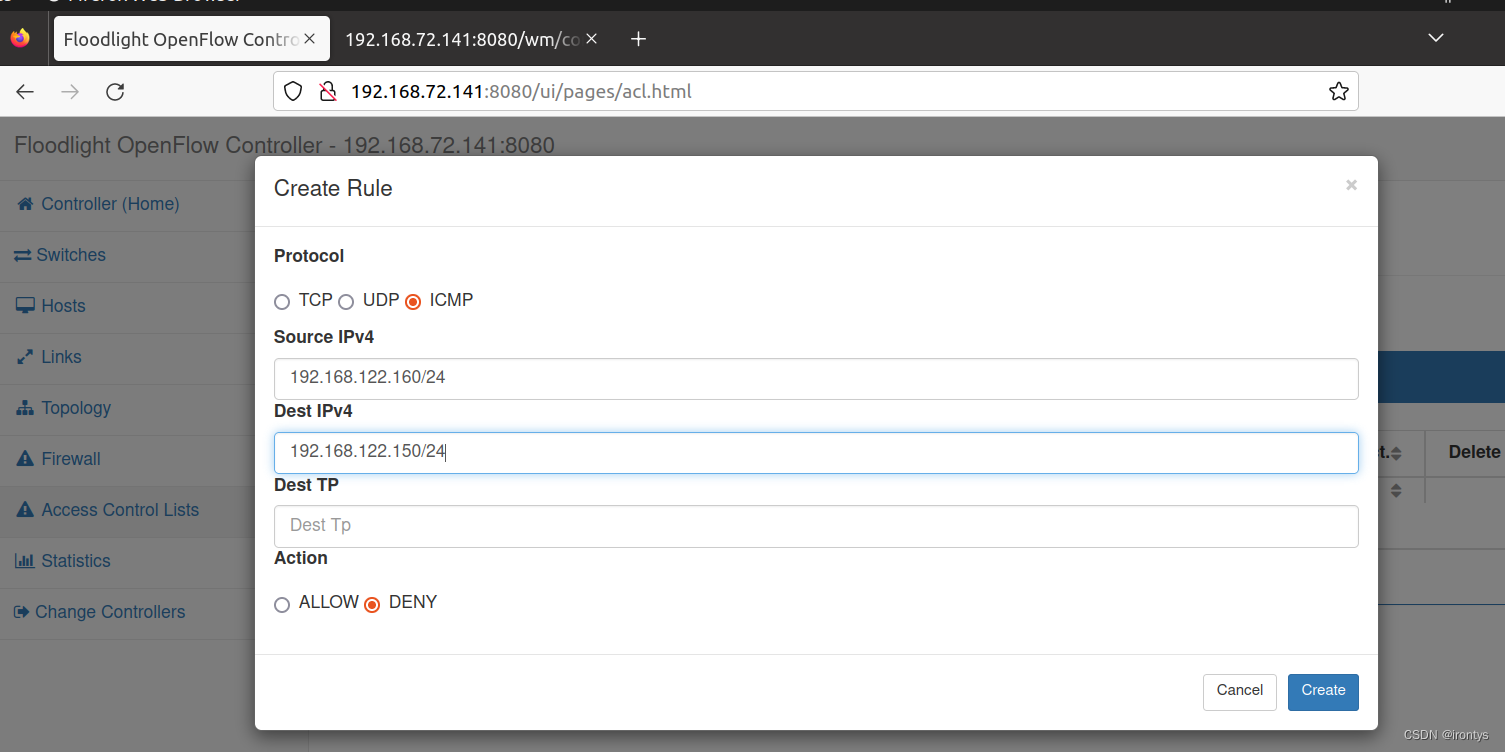

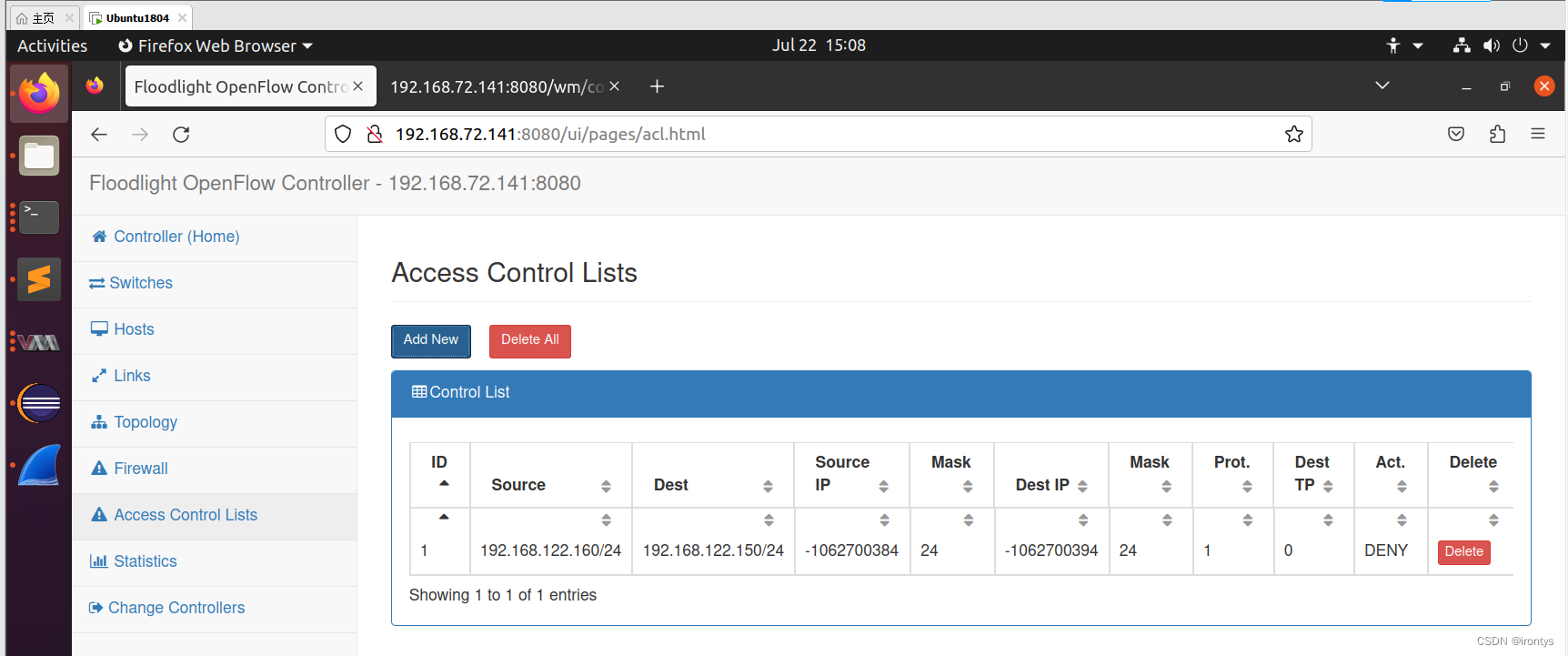

设置ACL规则
在这里插入图片描述

记得要设置掩码
在这里插入图片描述
ACL规则通常由源IP地址、源端口、目标IP地址、目标端口等字段组成，用于确定允许或阻止通过网络的数据包。Destination Transport Port字段允许您指定要匹配的目标端口号，以便对特定的网络流量进行控制，这里可以不做设置

在这里插入图片描述

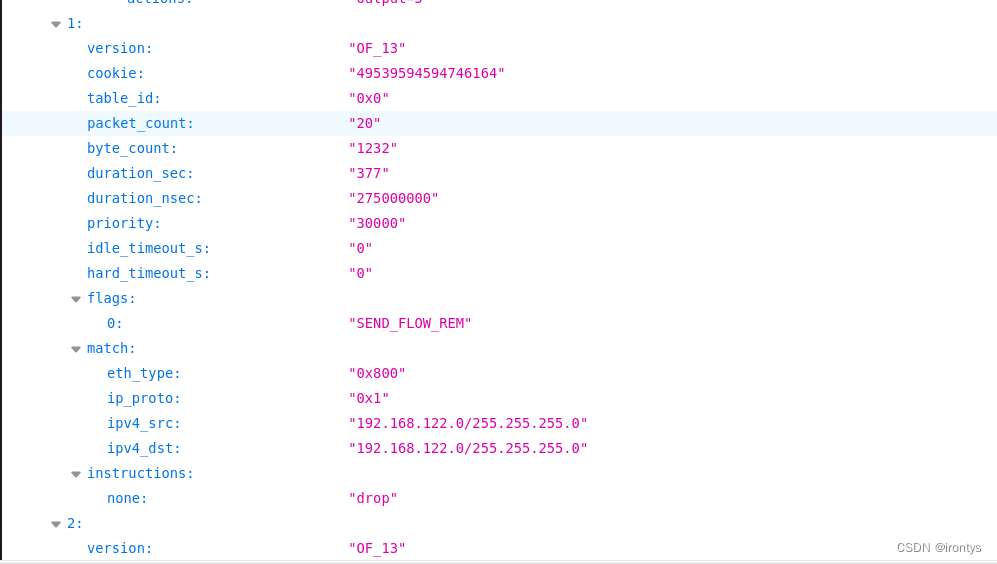

在流表中可以看到该规则

在这里插入图片描述

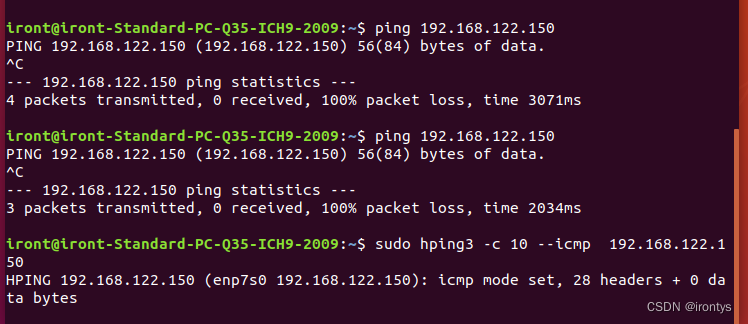

这里我们使用192.168.122.160向192.168.122.150模拟icmp ddos攻击：

可以发现，ping和hping的icmp包已经不能发出了，但是主机上的刘表规则中可以看到，拦截到了icmp报文：

新发的icmp包不再进入流表规则0，而是进入流表规则1，被拦截

在这里插入图片描述在这里插入图片描述

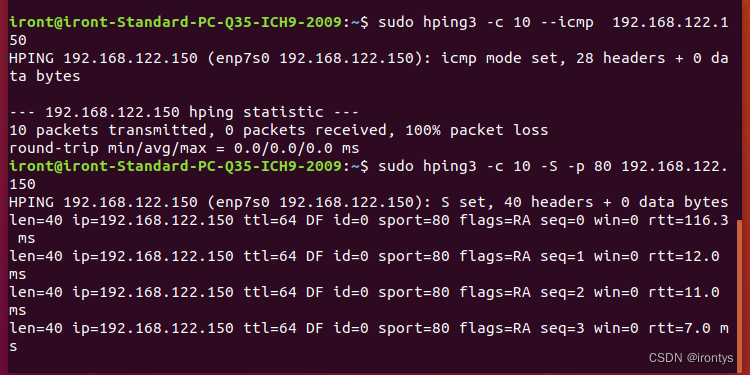

但是使用hping3发送的其他非icmp包，如TCP，仍然可以到达192.168.122.150
在这里插入图片描述

还有一种添加流表的方式：
使用哦个ovs命令：

ovs-ofctl -O Openflow13 add-flow ovs-br0 in_port=10,actions=output:9
# 当使用下述命令后，即交换机内没有任何流表，任何机器间互相不能通信：
# ovs-ofctl del-flows ovs-br0 -O OpenFlow13
# 查看所有流表
# ovs-ofctl dump-flows ovs-br0 -O OpenFlow13

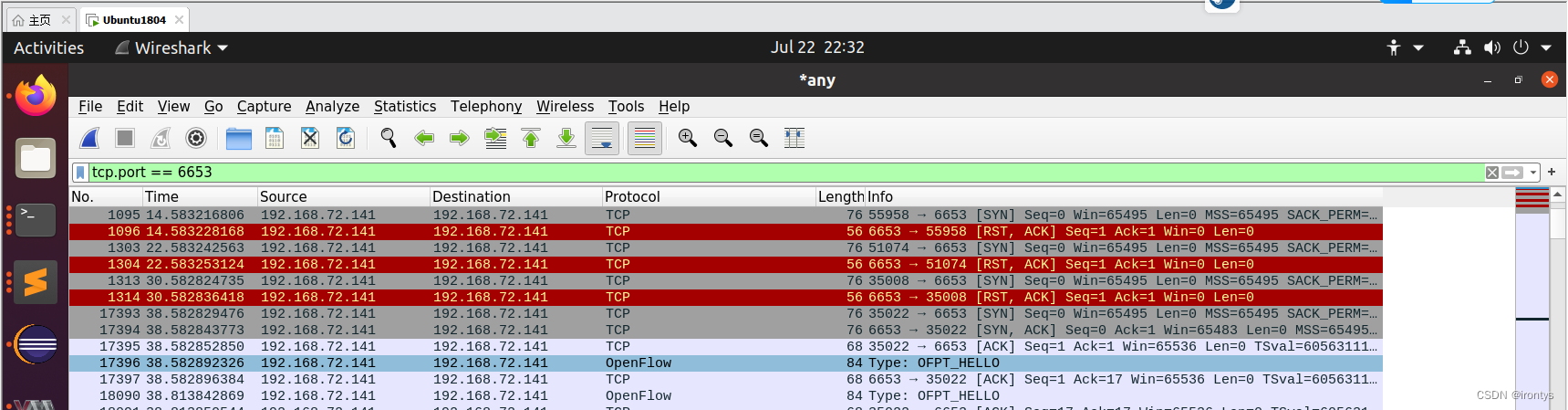

ovs分析openflow流量：

打开wireshark，监听any端口
过滤器设置：tcp.port == 6653（ovs控制器的端口号）
过滤器不要设置openflow啥的，woc，真是…

在这里插入图片描述
Open vSwitch（OVS）是一种虚拟交换机，主要用于在软件定义网络（SDN）中实现网络流量的转发和管理。OpenFlow 是一种通信协议，它定义了控制器与交换机之间的通信方式，允许控制器对交换机进行远程配置和管理。

在一般情况下，OVS通过监听其所连接的交换机上的OpenFlow消息来实现控制器与交换机的通信。当交换机上发生特定事件或需要特定操作时，交换机将生成相应的OpenFlow消息，这些消息将被发送到与OVS连接的控制器。

具体来说，当OVS与交换机建立连接后，交换机将发送一个特定类型的OpenFlow消息，即Hello消息，以通知控制器其存在。随后，交换机和控制器之间将进行握手过程，以确保它们能够相互理解和协商通信参数。

在握手完成后，OVS可以通过将特定的OpenFlow消息发送给控制器来请求配置指令、获取网络状态或报告事件。这些消息可以是FlowMod（流表修改）消息，用于控制数据包的转发行为；PacketIn（数据包进入）消息，用于通知控制器某个数据包需要进一步处理；PacketOut（数据包输出）消息，用于控制器主动发送数据包等。

当OVS与交换机建立连接后，交换机将定期生成和发送OpenFlow消息给控制器，以实现交换机与控制器之间的通信和协调

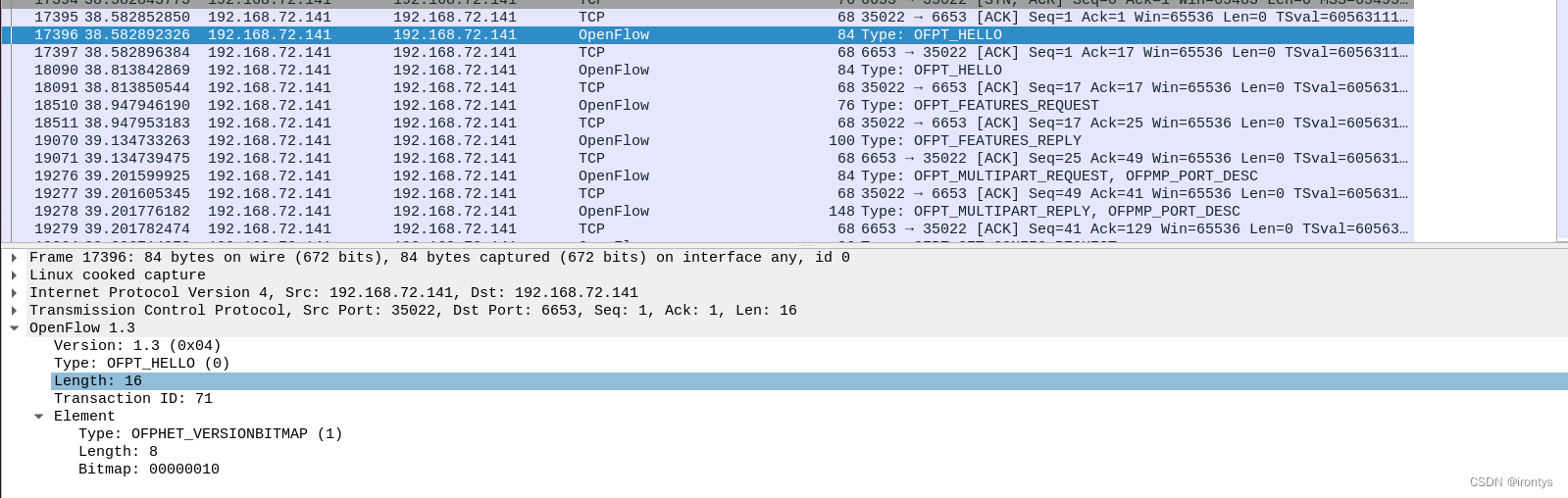

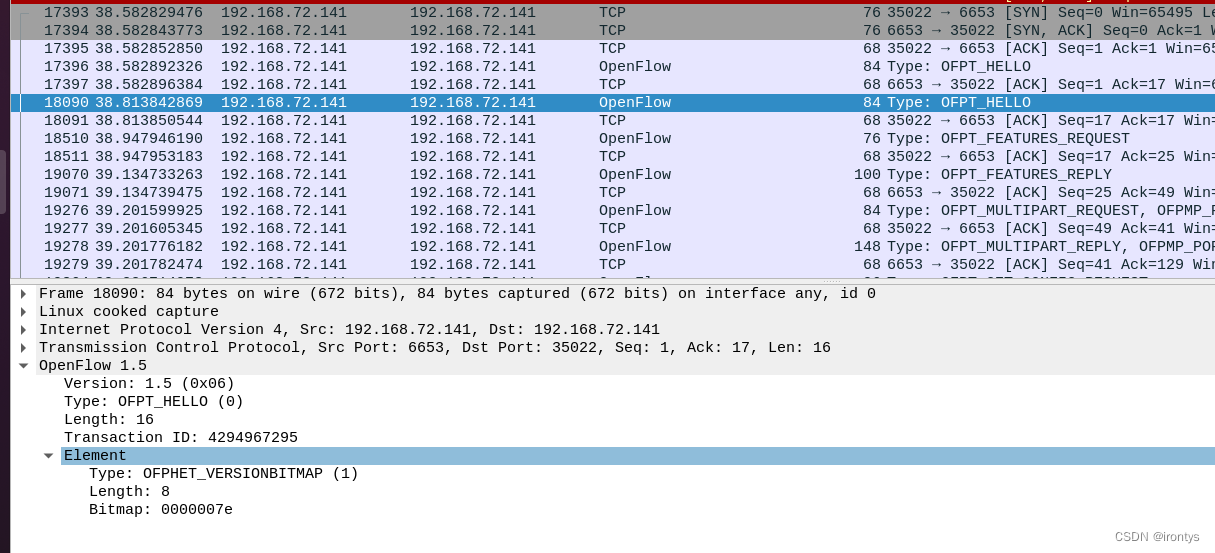

关闭floodlight项目，重新启动，发现hello报文

参考文章-简书-曾悦_3b69（作者）-4.2 OpenFlow 协议

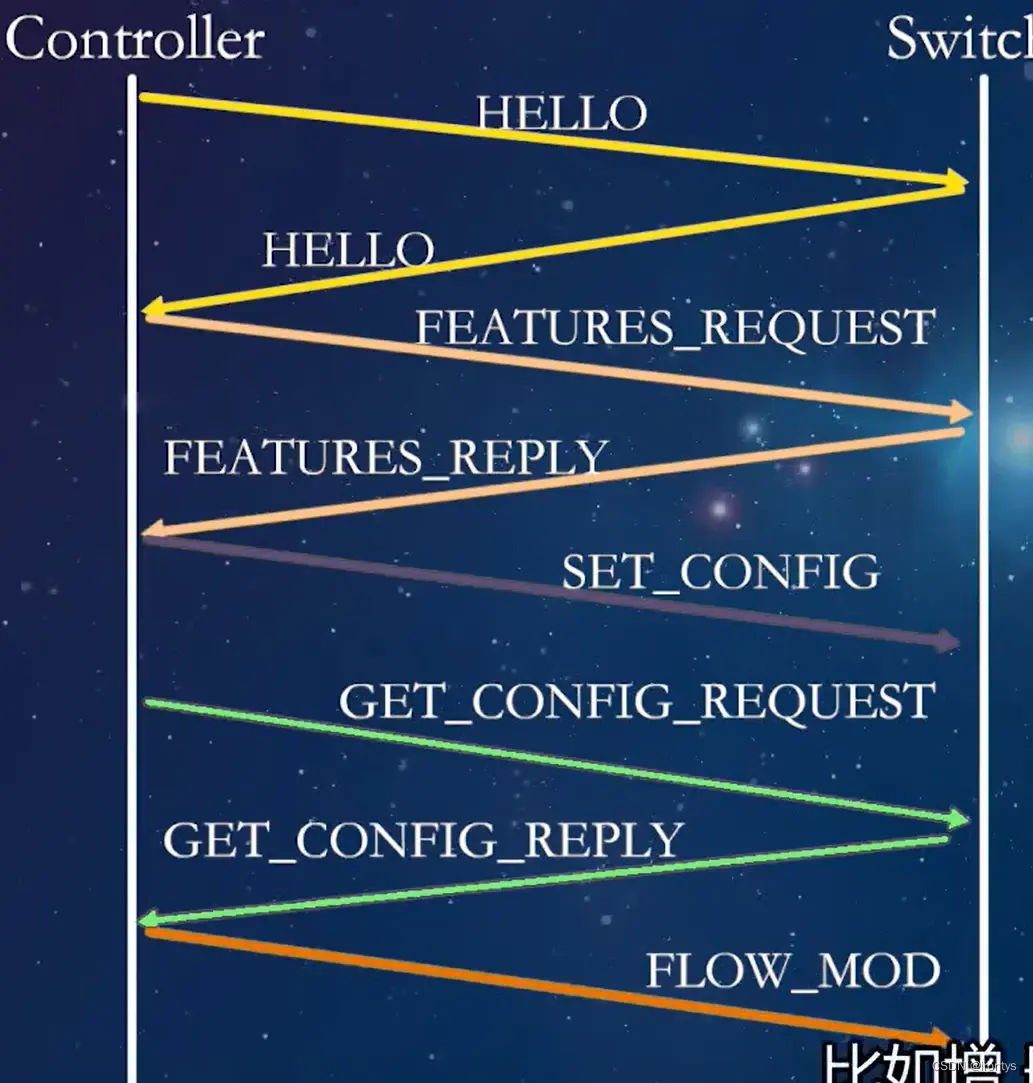

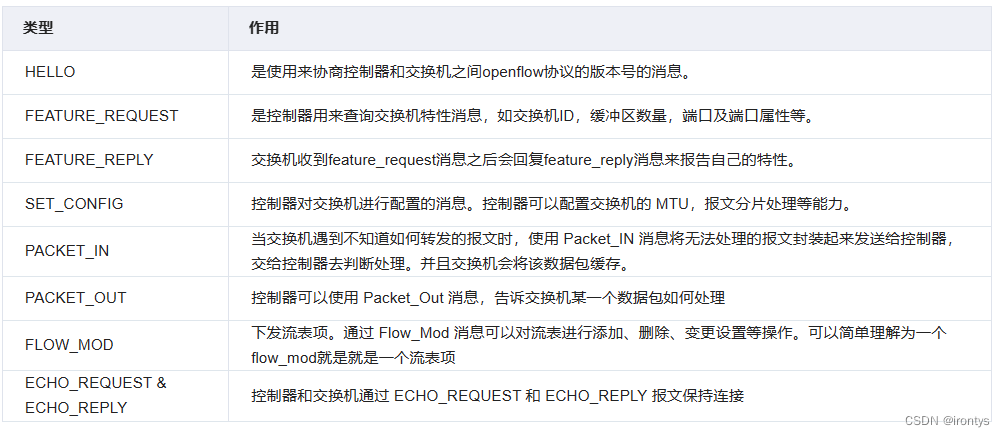

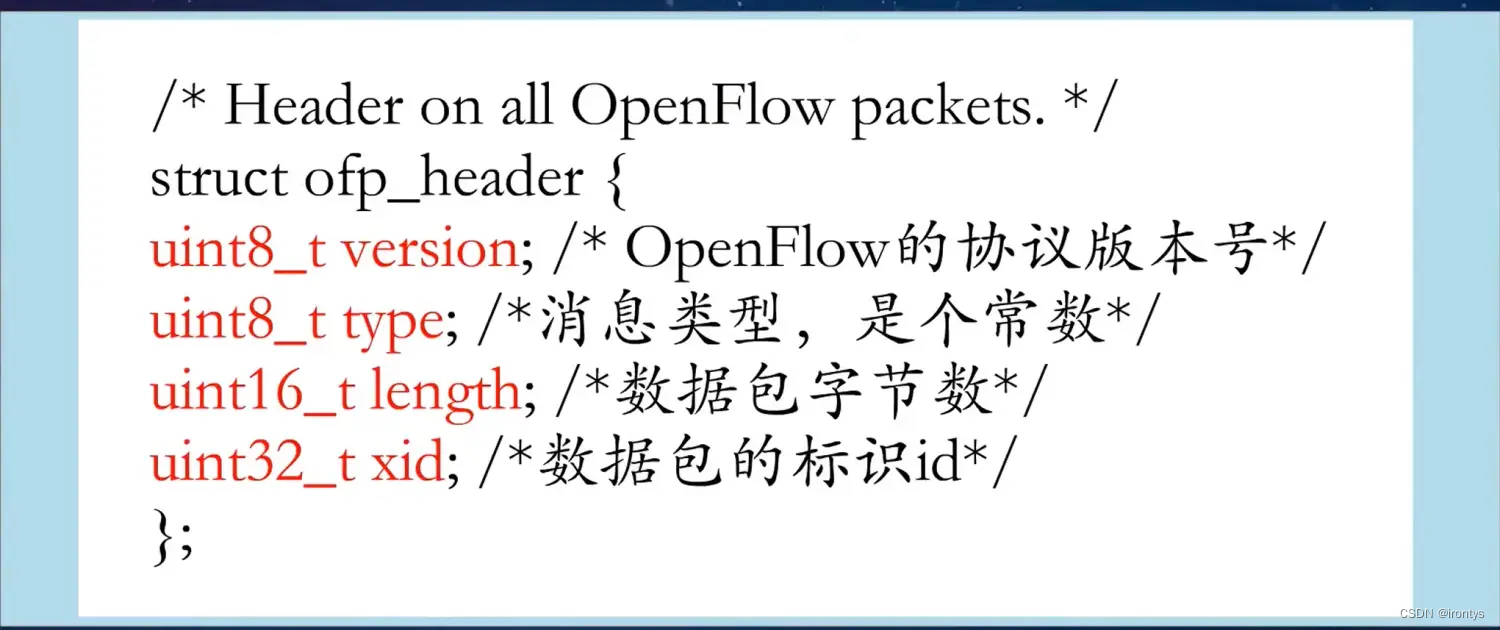

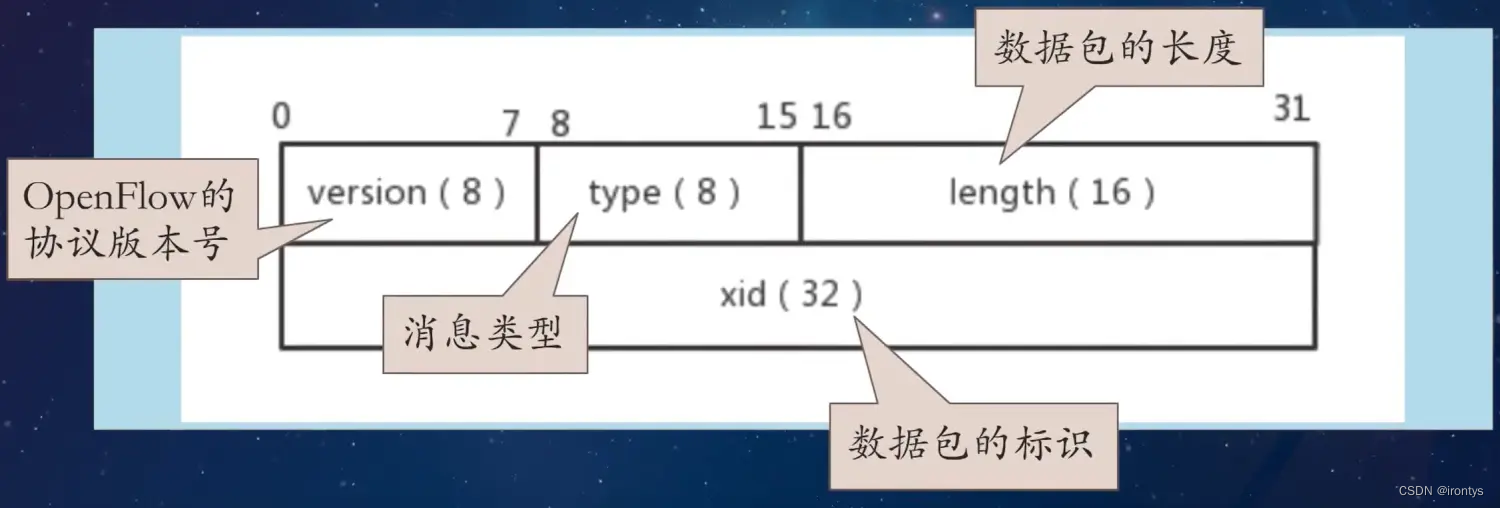

openflow报文格式：
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
可以看到协议的版本是1.3
Srcport是交换机端口号，dst是controller端口号，这一点可以在网站上看到。
在这里插入图片描述
在这里插入图片描述

同样的，控制器也回复了hello报文
在这里插入图片描述

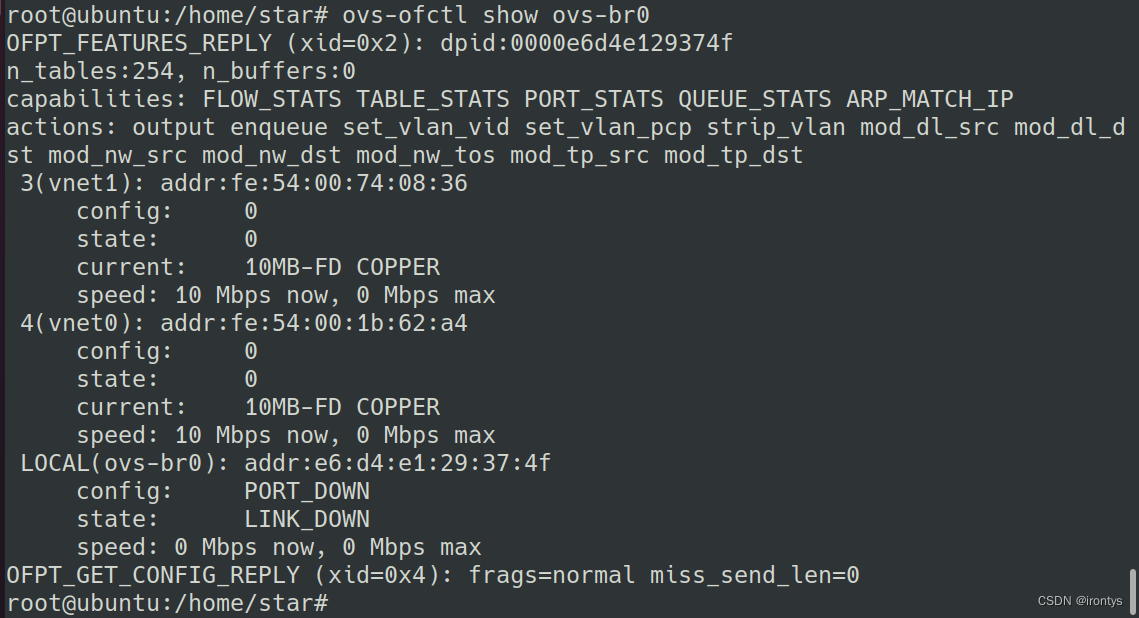

Feature request & featrue reply
控制器向交换机询问端口特征，交换机回复
在这里插入图片描述
交换机收到feature_request消息之后会回复feature_reply消息来报告自己的特性。具体来说，会有交换机自身支持的流表数量，最多能缓存的数据包数量，端口特性等。

交换机报告自身的特性之后，控制器能够更具这些特性下发指令。

datapath id 数据通道标识符，用来表示交换机的身份。在每一个控制器中独一无二。

n_buffers 一次最多缓存的数据包数量，即交换机自己的缓存能力。

n_tables 表示交换机支持的流表数量。

capabilities 交换机端口所支持的功能,有流表，端口，STP，队列，ARP等。
在这里插入图片描述

actions 该bitmask表示交换机所支持的actions，有转发和修改包头两种。

port 交换机连接的端口消息。端口MAC地址，链路数据等。
在这里插入图片描述

在这里插入图片描述

OFPT_GET_CONFIG_REQUEST和OFPT_GET_CONFIG_REPLY(OFPT_GET_CONFIG_REQUEST= OFPT_SET_CONFIG ）

OFPT_GET_CONFIG_REQUEST
在这里插入图片描述

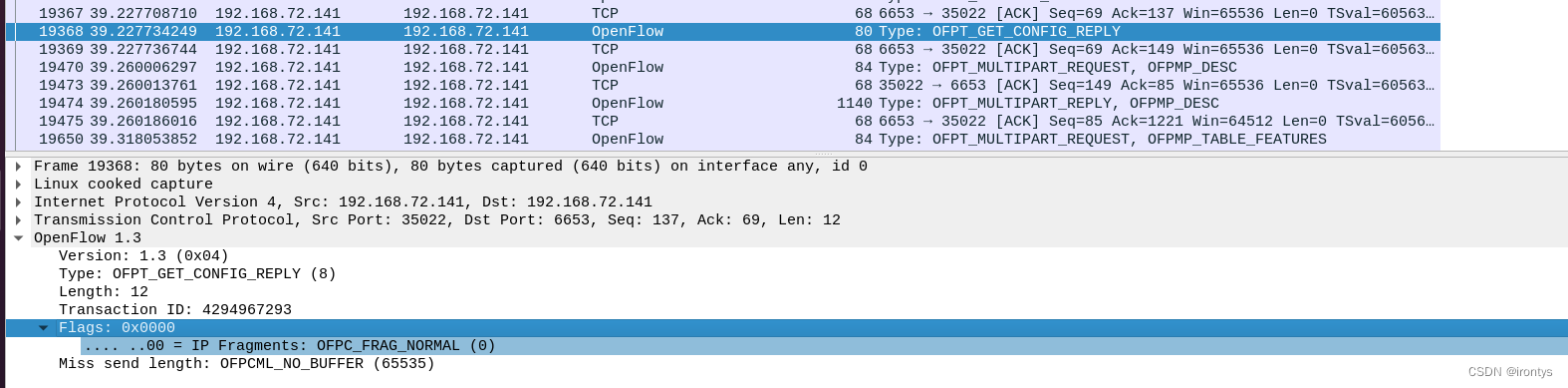

OFPT_GET_CONFIG_REPLY
在这里插入图片描述

ovs-虚拟机网络互联
floodlight安装
ovs安装

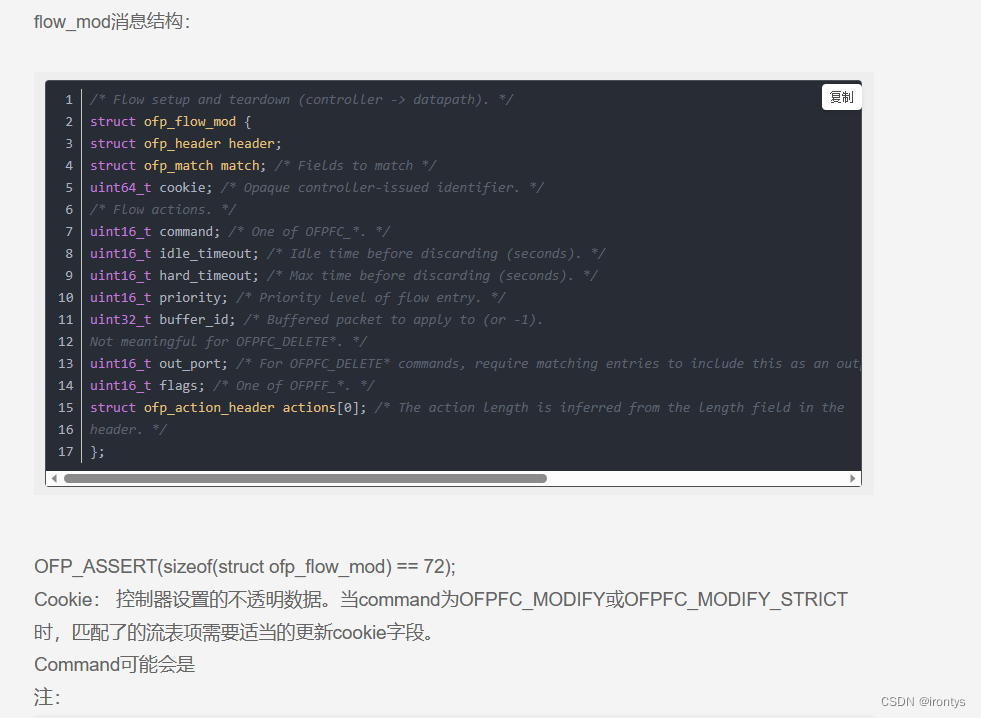

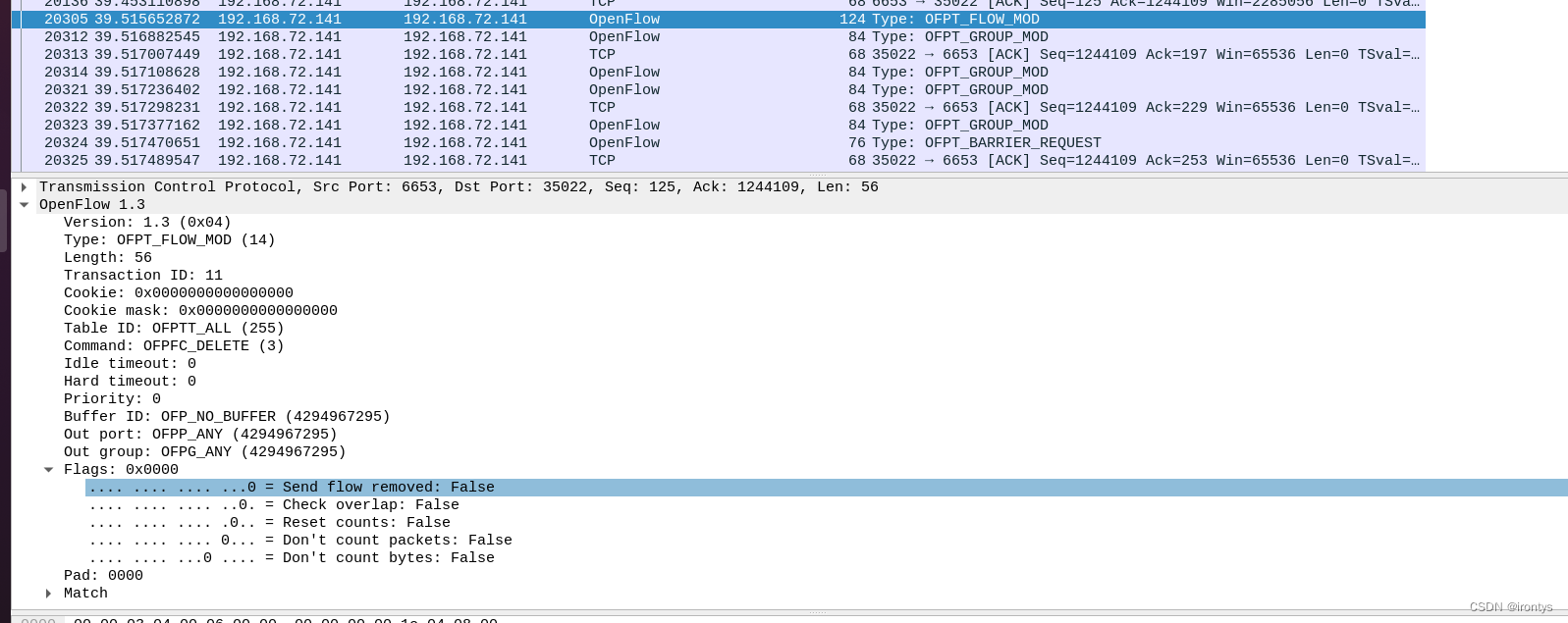

FLOW_MOD

在这里插入图片描述
在这里插入图片描述

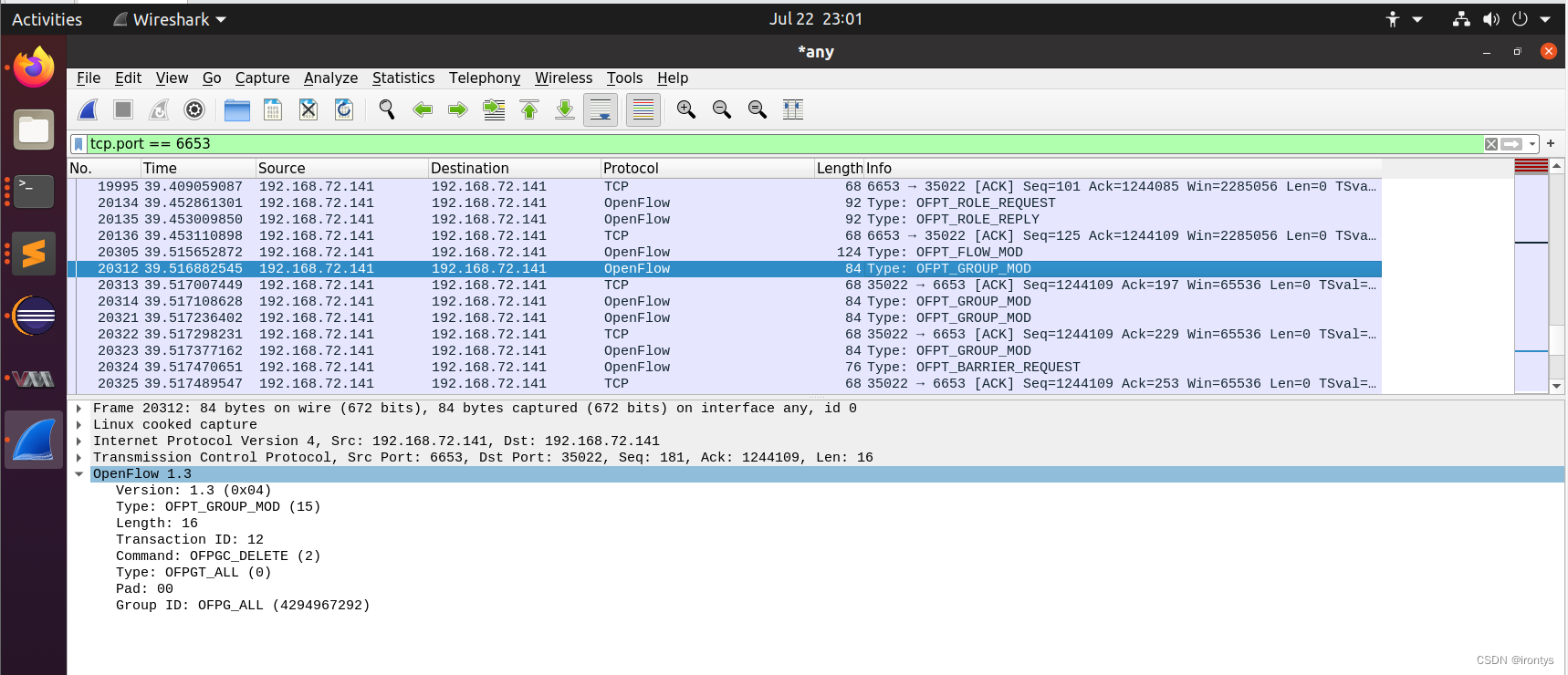

GROUP_MOD
在这里插入图片描述

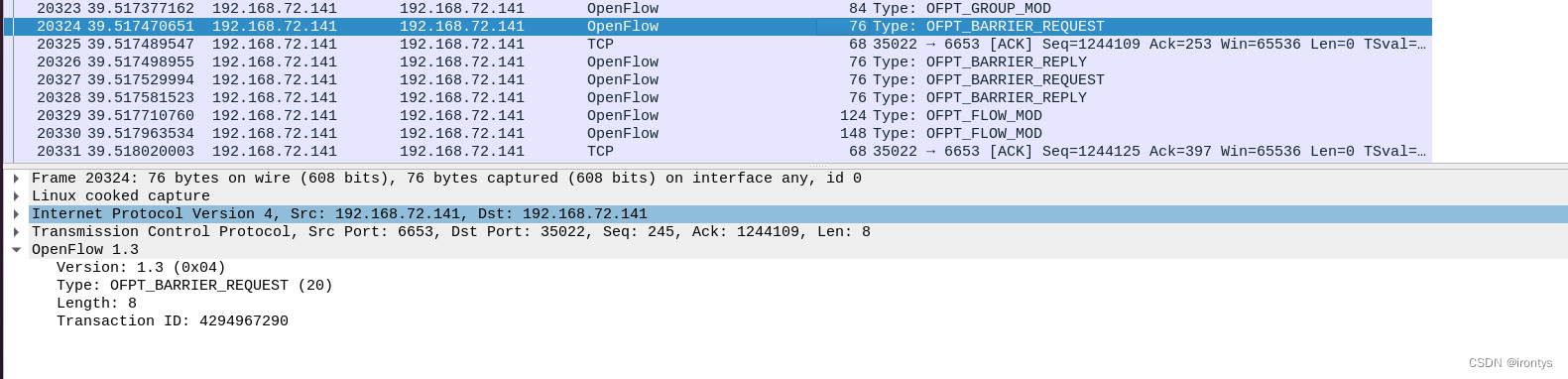

BARRIER_REQUEST 和reply
消息被拦截
在这里插入图片描述

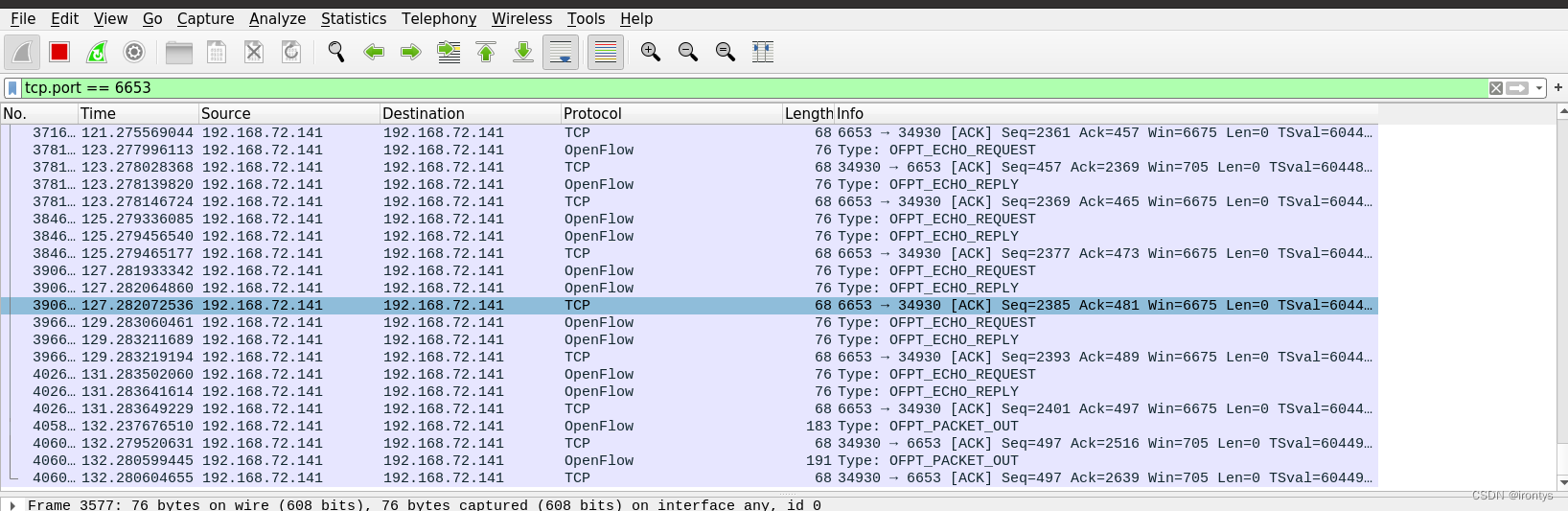

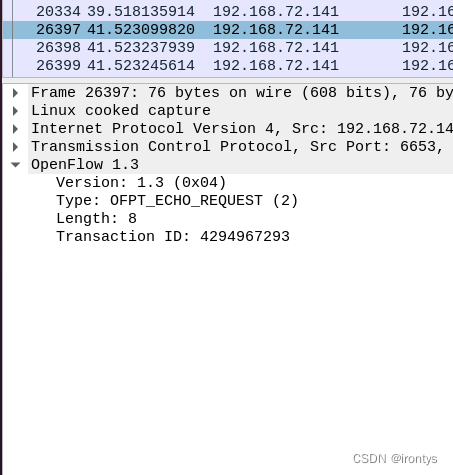

ECHO
在这里插入图片描述

ovs-ofctl -O OpenFlow13 show ovs-br
sudo hping3 -c 10 -S -p 80 <目标IP>

sudo: 使用超级用户权限来执行这个命令，这是因为hping需要底层的网络访问权限。
hping3: 这是hping工具的名称，用于发起网络测试和伪造数据包。
-c 10: 这个选项指定要发送的数据包数量为10个。你可以根据需要更改此值。
-S: 这个选项指定发送TCP SYN数据包，这是TCP三次握手过程的第一步。
-p 80: 这个选项指定目标端口为80，也可以根据需要更改为其他端口号。
<目标IP>: 这里你需要替换为你要测试的目标主机的IP地址。

sudo hping3 -c 10 --icmp <目标IP>

sudo: 使用超级用户权限来执行该命令，以获取底层的网络访问权限。
hping3: hping工具的名称。
-c 10: 这个选项指定要发送的ICMP数据包的数量为10个。你可以根据需要进行调整。
--icmp: 这个选项指定发送ICMP数据包。
irontys
关注
  • 0
    点赞
  • 踩
  • 11
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
floodlight+mininet环境配置+入门
04-17
floodlight+mininet入门文档，包括floodlight和mininet的环境搭建，拓扑搭建，restapi使用和流表下发说明
基于SDN的DDoS攻击缓解
qq_45751902的博客
06-20 2999
DDOS攻击与缓解
OpenVSwitch实验参考
weixin_30414305的博客
08-01 862
1. 使用Floodlight管理OVS桥 　　(1) 下载：https://codeload.github.com/floodlight/floodlight/tar.gz/v1.2 　　(2) tar xf floodlight-1.2.tar.gz -C /tmp 　　　　cd /tmp/floodlight-1.2 　　　　make ...
Floodlight: 基于OpenFlow的SDN控制器
gitblog_00007的博客
03-14 879
Floodlight: 基于OpenFlow的SDN控制器 Floodlight是一个基于Java编写的开源软件定义网络(SDN)控制器。它遵循OpenFlow协议，并且是BigSwitch公司开发的一个实验性项目。Floodlight的目标是为开发人员提供一个简单易用、功能强大的平台，让他们能够构建自己的SDN应用。 使用场景 Floodlight可以在多种场景中发挥作用。以下是其中一些示例：...
基于 Open vSwitch 的 OpenFlow 实践
jincm的专栏
07-11 1210
Open vSwitch 概述 Open vSwitch（下面简称为 OVS）是由 Nicira Networks 主导的，运行在虚拟化平台（例如 KVM，Xen）上的虚拟交换机。在虚拟化平台上，OVS 可以为动态变化的端点提供 2 层交换功能，很好的控制虚拟网络中的访问策略、网络隔离、流量监控等等。 OVS 遵循 Apache 2.0 许可证, 能同时支持多种标准的管理接口和协议。OVS 也
SDN实验：使用mininet和RYU实现DDoS攻击与防御模拟
weixin_45236003的博客
09-01 1914
本文基于mininet平台模拟仿真SDN架构研究DDoS的攻击和防御，为真实网络监控提供一定的借鉴意义。利用sFlow来实时监控传输流量信息的变化，并在曲线图中绘制出来得到更加直观的结果。
SDN_floodlight
11-09
对前面的floodlight和miminet搭建做进一步的补充，前面的那个是别人的技术报告，我这个是更多人的资料的大集合！
Parabon 的网格技术模拟 DDoS 站点攻击
ZY18923847290的博客
01-24 2573
拒绝服务是黑客活动主义者喜欢作为一种抗议形式的攻击，也被犯罪黑客用来伪装黑客攻击和抢夺袭击。其目的是用“非法”请求淹没网站，以拒绝合法请求的访问。因此，基本的 DDoS 缓解旨在过滤掉坏包，只允许好包到达服务器。虽然可以通过防火墙规则在一定程度上做到这一点，但这对于大规模攻击（例如已经并且仍然针对美国银行的攻击）并不是很有效。 第三方 DDoS 缓解服务位于互联网和目标之间，旨在识别和阻止 DDoS 攻击，同时允许正常服务。CloudFlare就是这样一种服务。例如，在去年夏天的 DDoS 攻击之后，维基
模仿DDOS攻击
weixin_30576859的博客
08-26 305
ping IP地址 -s 大小（最大65507） -f(尽可能快) 例子：ping 192.168.32.7 -s 65507 -f 转载于:https://www.cnblogs.com/lqynkdcwy/p/9538573.html
SDN开发：Floodlight开发文档的译文
06-26
Floodlight开发文档的译文+实例，通过该实例你可以直接在mininet+floodlight中对SDN的控制器进行编程，增加其模块功能
SDN ovs搭建实验学习
05-31
SDN opens witch及floodlight 资料，欢迎下载，学习不可多得的文档
openstack-M+ovs+kvm+docker
03-22
openstack-M+ovs+kvm+docker
ovs-commands-reference.pdf
02-18
详细介绍了ovs的各种命令使用
sdcon：SDCon是用于OpenStack + OpenDaylight的集成SDN-Clouds控制器
02-05
SDCon：SDC控制器软件 该程序将以自主机制管理SDC（软件定义的云）。 必备系统配置 该程序建立在一些假设之上，因此需要在... 构成我们拓扑的所有交换机都是OVS，可以从ODL轻松管理。 网络拓扑结构 基本网络拓扑是3层胖
ovs-helper
02-05
ovs-helper
速盾：高防cdn-为您的网站防御cc/ddos
zhuguowang01的博客
04-28 486
CC攻击（Captcha Challenge攻击）指的是利用多个IP地址发起大量的请求，以消耗网站的带宽和服务器资源，使网站无法正常运营。当网站遭受攻击时，高防CDN可以根据攻击的特征，自动识别并过滤掉恶意的请求，只将合法的请求转发给源服务器。对于网站运营商来说，选用一款可靠的高防CDN服务商，是提升网站安全性的重要保障。只有选择了合适的高防CDN服务商，才能有效提升网站的安全性，提供更好的用户体验。1.快速响应：高防CDN的节点服务器分布在全球各地，可以就近响应用户的请求，提高网站的访问速度。
infrared-remote-candroid studiodemo
最新发布
05-05
android studio下载
基于SDN来防御DDoS攻击
03-21
C知道：基于SDN的DDoS防御可以通过流量监测和流量控制来实现。SDN控制器可以监测网络流量，并根据预设的规则来控制流量的转发。当检测到DDoS攻击时，SDN控制器可以通过控制交换机来限制攻击流量的传输，从而保护网络的正常运行。具体实现可以参考OpenDaylight等SDN控制器的相关文档和代码。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
