对于32位系统利用lui ori 获得32位数的操作

最新推荐文章于 2024-10-20 13:13:45 发布
最新推荐文章于 2024-10-20 13:13:45 发布
阅读量2.9k 收藏 4
点赞数 2
分类专栏： 计算机组成原理 文章标签： MIPS
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_52205764/article/details/122026833
版权
本文解析了32位系统中一条无法直接执行的MIPS指令，并详细拆解了该指令如何被转化为可执行的lui和ori指令的过程。通过对机器码的逐位分析，解释了如何通过lui和ori指令实现32位立即数的加载。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

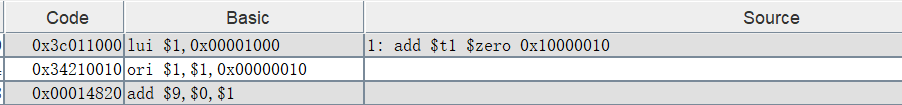

32位系统里面add $t1 $zero 0x10000010，这条指令是无法执行的，因为指令就是32位的，后面再跟一个32位的立即数，是不可能的，所以在MIPS仿真中，自动将这条指令拆成了如下格式在这里插入图片描述
code就是这条指令的机器码，逐一分析，
首先拆出了一个lui的指令，而这条指令的意义是把低16位放进目标寄存器的高16位
lui的指令格式如下
在这里插入图片描述
将code码展开得到
0011 1100 0000 0001 0001 0000 0000 0000
与上面对照无误；
拆出的第2条指令是
进行或运算的ori，这里注意，虽然i没有标明是ui（无符号立即数），但是他的确是无符号扩展的
也就是用刚才寄存器中的高16位立即数+低16位0
和这条指令里面的 高16位0+低16位立即数进行或运算，从而得到32位数，把这个数放在寄存器里
分析code码，对其进行展开
0011 0100 0010 0001 0000 0000 0001 0000
这个好像没啥可分析的。。
就是6+5+5，神似lw指令，扩成32位之后，像lw一样计算，只不过需要一个ALU控制（这里面的ALU控制由ALUop和低6位的func码决定的）
最后执行add $9,$0,$1;(32位数在$1寄存器里面）
