常用基础web架构图及配置

基与LNMP架构的web架构图

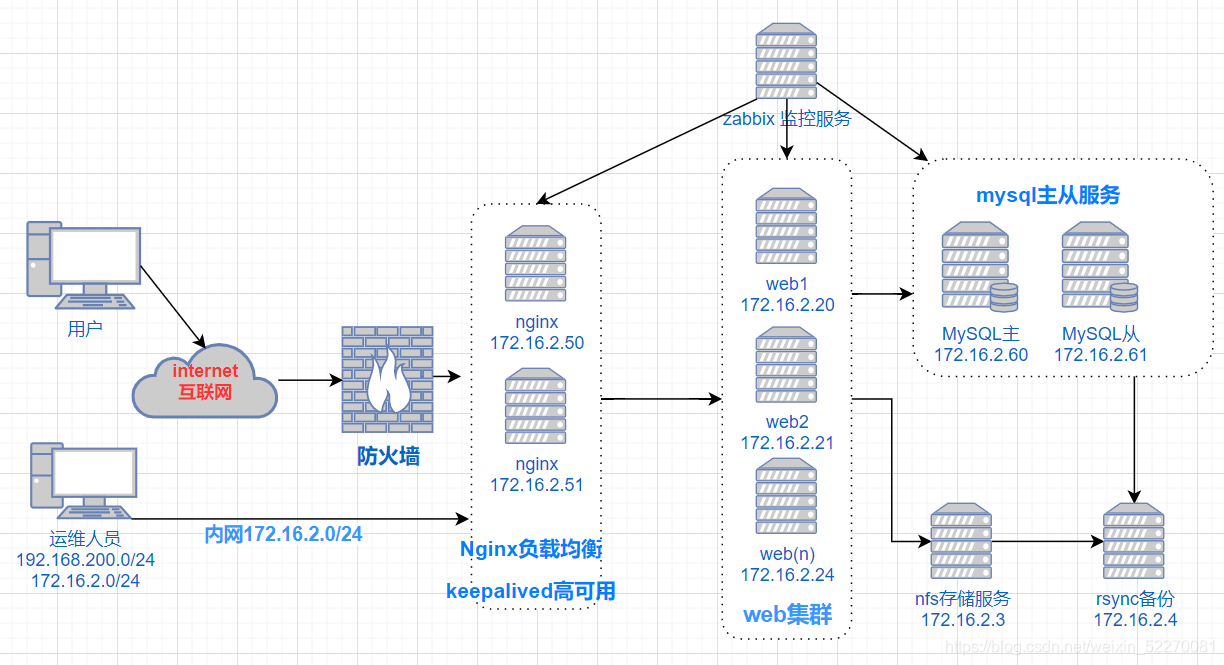

web基本架构如图所示：

网络：所有做双网卡设置，虚拟机模拟外网IP:192.168.200.0/24 ， 内网IP:172.16.2.0/24。用户只能用外网可访问web。运维开发相关人员则在内网中访问操作服务器。内网服务器做IP访问权限，只允许17.16.2.0/24网段进入操作服务器。

主机模拟分配及软件安装分配：

主机CentOS7	外网IP	内网IP	安装软件	备注
nfs	192.168.200.171	172.16.2.3	rpcbind，nfs-utils，rsync,sersync	rpc+nfs存储共享，rsync+sersync实时同步备份
rsync	192.168.200.172	172.16.2.4	rsync	备份服务器
web1	192.168.200.180	172.16.2.20	nginx,php,rpc,nfs	LNMP架构，rpc+nfs存储共享
web2	192.168.200.181	172.16.2.21	nginx,php,rpc,nfs	LNMP架构，rpc+nfs存储共享
web3	192.168.200.182	172.16.2.22	nginx,php,rpc,nfs	LNMP架构，rpc+nfs存储共享
nginx1	192.168.200.150	172.16.2.50	nginx,keepalived	负载均衡高可用主备双热
nginx2	192.168.200.151	172.16.2.51	nginx,keepalived	负载均衡高可用主备双热
MySQL1	192.168.200.160	172.16.2.60	mysql5.7	主数据库服务器
MySQL2	192.168.200.161	172.16.2.61	mysql5.7	备数据库服务器
Zabbix	192.168.200.100	172.16.2.100	zabbix	监控服务器的监控服务器

服务器搭建参考：

• NFS存储共享服务器：https://blog.csdn.net/weixin_52270081/article/details/118220065
• rsync备用服务器：https://blog.csdn.net/weixin_52270081/article/details/118196766
• rsync+sersync实时备份同步：https://blog.csdn.net/weixin_52270081/article/details/118269124
• nginx反向代理与负载均衡：https://blog.csdn.net/weixin_52270081/article/details/118297655
• nginx+keepalived 高可用：https://blog.csdn.net/weixin_52270081/article/details/118341576
• web服务搭建LNMP：https://blog.csdn.net/weixin_52270081/article/details/118001663
• zabiix搭建及配置：待续…
