结构仿真实验，Midas多跨超静定连续梁手算电算分析

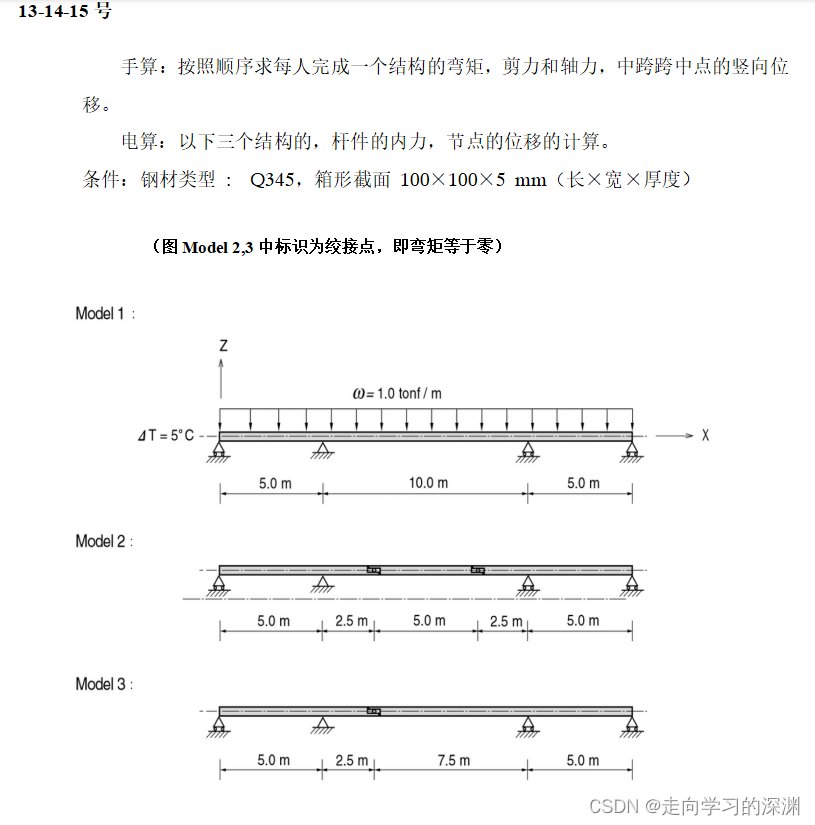

1.题目（不考虑温度荷载）

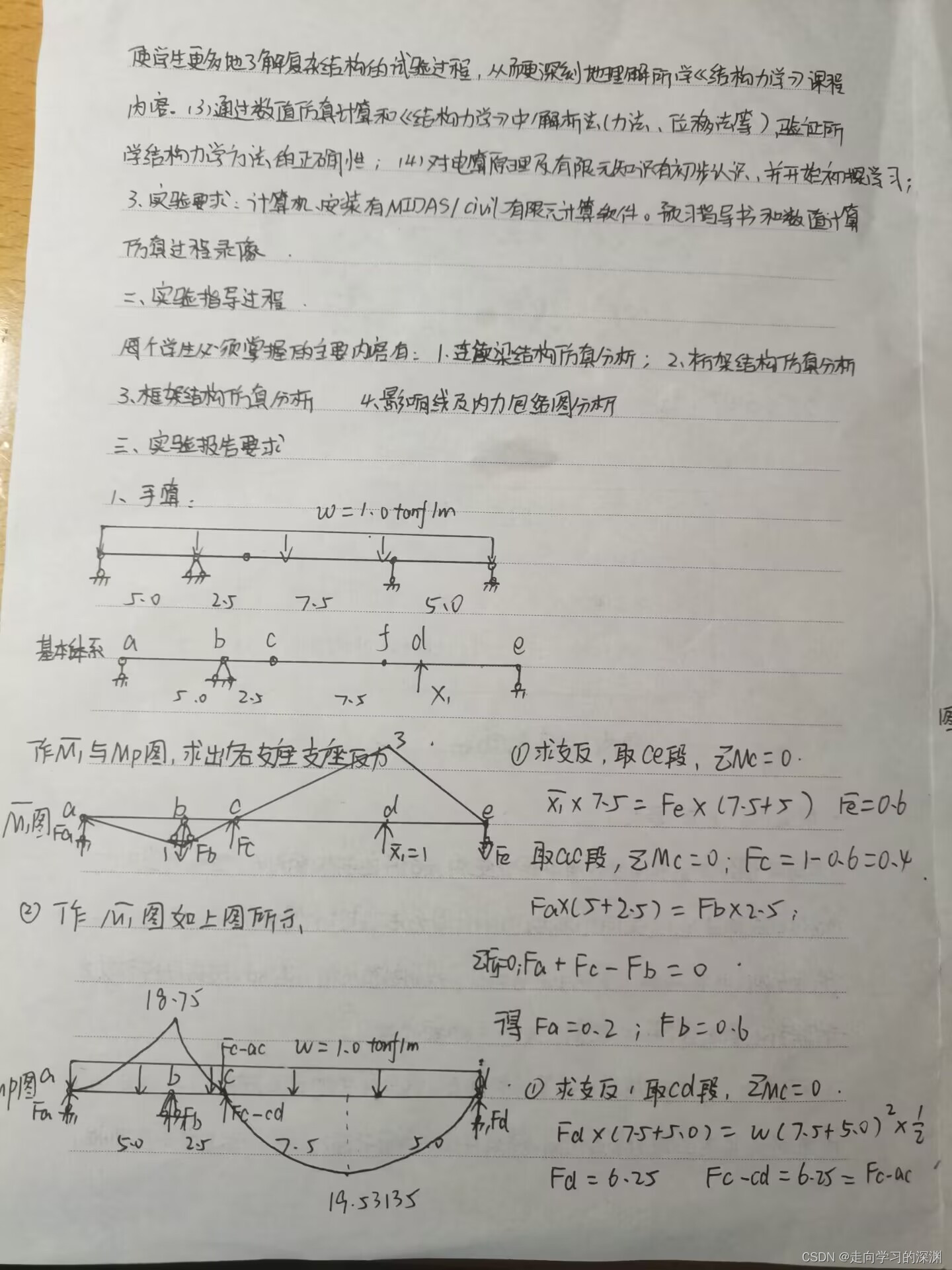

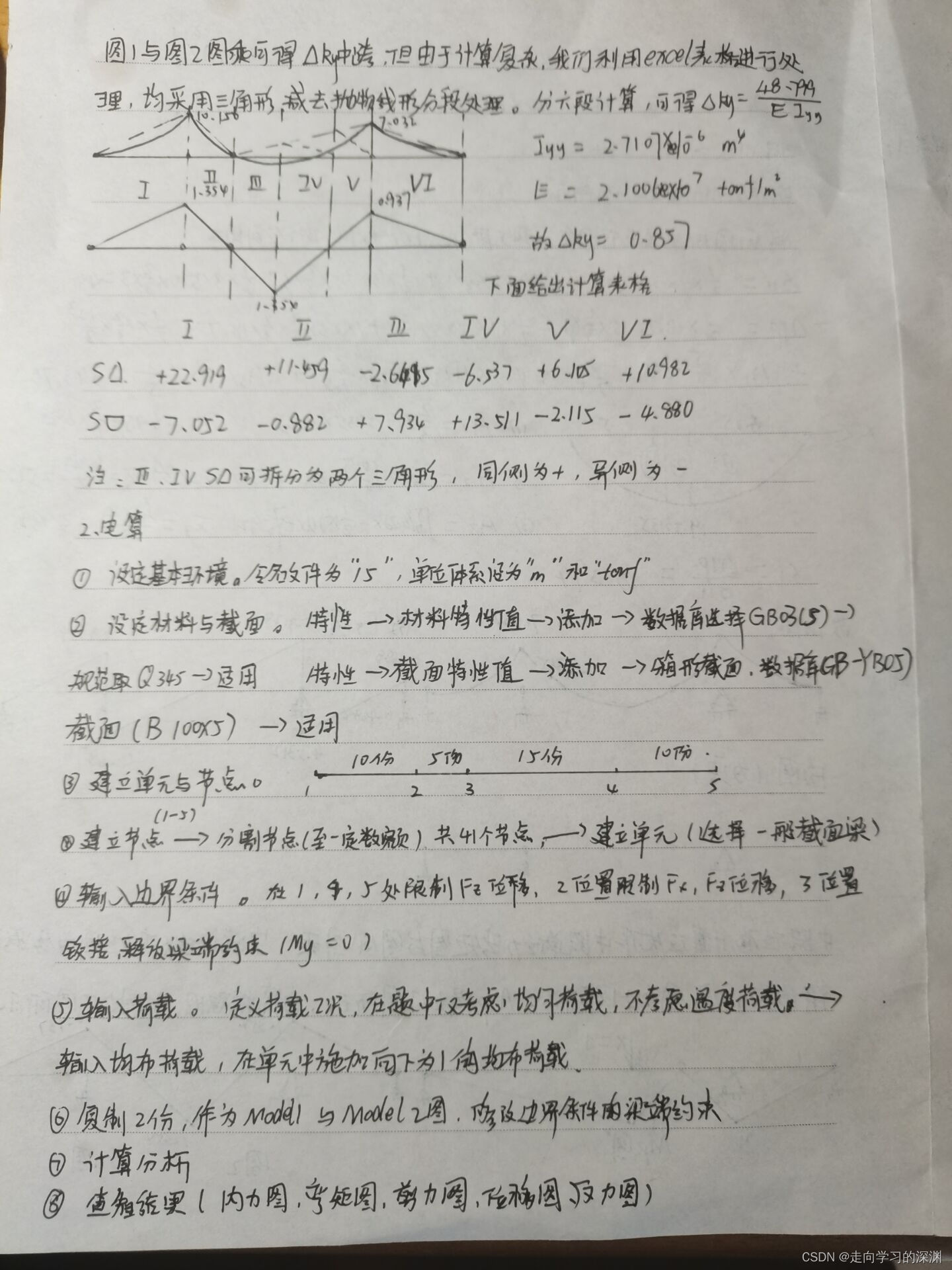

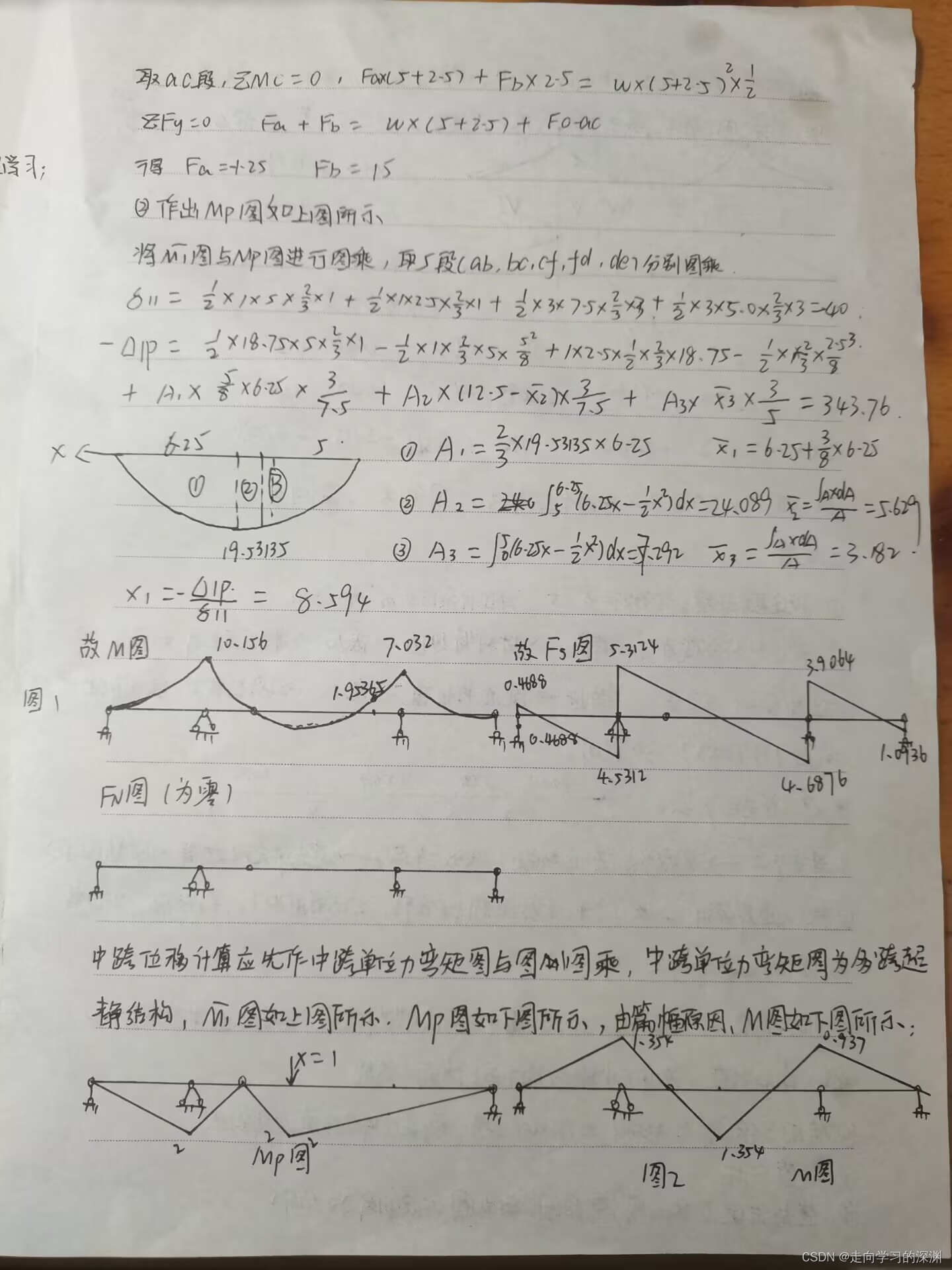

 2.实验报告





3.电算图示

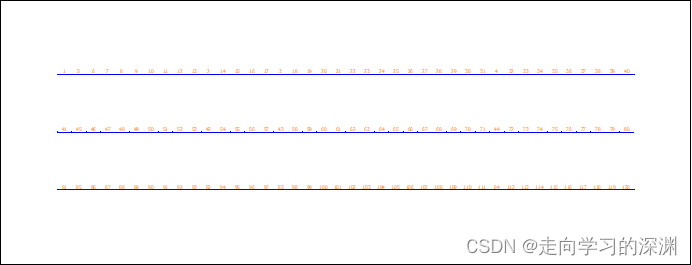

节点图

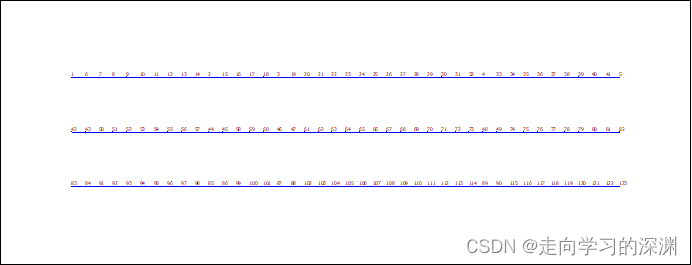

单元图



轴力图

剪力图

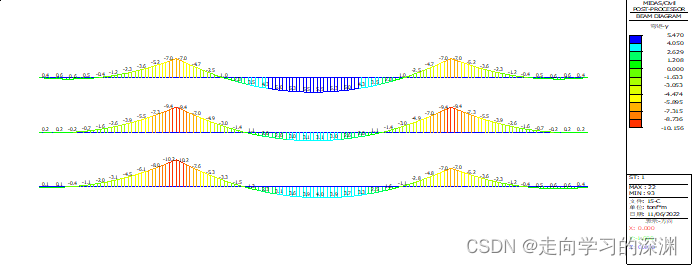

弯矩图



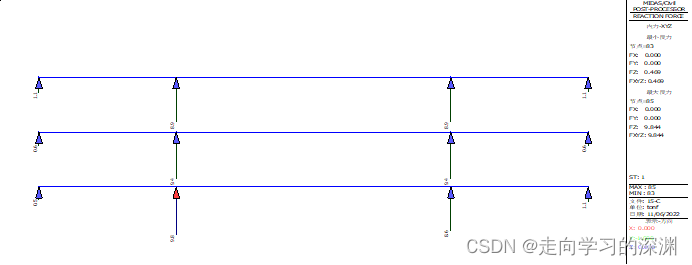

反力值

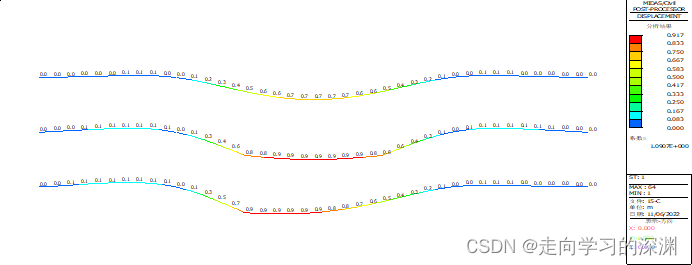

位移值



4.部分结果表格（仅展示model 3）

	节点号	电算结果	手算结果	误差
中点位移	105	0.8595	0.857	0.29%
MY	85	10.156	10.156	0.00%
	89	7.031	7.032	0.01%
FZ	83	0.4687	0.4688	0.02%
	85左	4.5313	4.5312	0.00%
	85右	5.3126	5.3124	0.00%
	89左	4.6874	4.6876	0.00%
	89右	3.9062	3.9064	0.01%
	123	1.0938	1.0936	0.02%
反力	83	0.468717	0.4688	0.02%
	85	9.843849	9.8436	0.00%
	89	8.593585	8.594	0.00%
	123	1.093849	1.0936	0.02%

5.结论

根据手算与电算的比较，我们可以发现其误差很小（均小于1%），其误差产生原因可能存在于手酸过程的四舍五入。验证了手算与电算相互验证其正确性。根据手算电算剪力图比较，我们可以发现电算剪力图与手算图相反。在电算图中，加铰接点的位置弯矩为0。
