本实验涉及配置IP地址、VLAN、trunk链路、网关及OSPF动态路由。实验中，SW1与SW2通过trunk连接，各连接PC的access链路仅允许必要VLAN通过。VLAN10和20分别分配192.168.10.0/24和192.168.20.0/24的网络地址，每个VLAN的网关设在相应交换机的vlanif接口上。OSPF进程被配置在两台交换机上，用于实现PC间的通信。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1.配置IP设置链路

2.设置vlanif网关

3.三层交换机间用动态路由OSPF

本实验模拟某内网，完成以下配置需求：

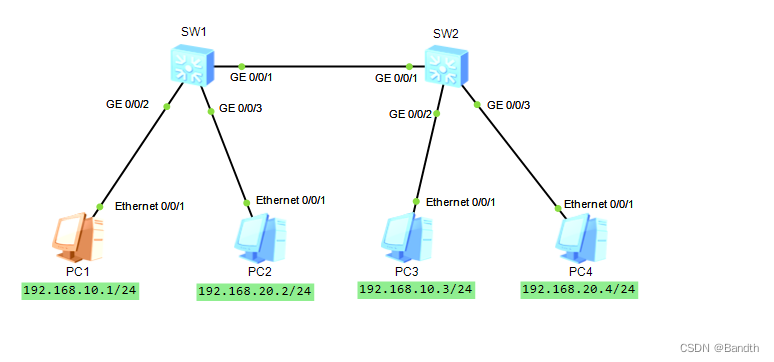

1.如图所示，配置设备名称和IP地址。
2.sw1与sw2之间使用trunk链路，连接pc使用access链路。
且trunk上仅允许必要的vlan通过。

3.PC1和PC3属于vlan10，PC2和PC4属于vlan20

4.vlan10的网络号为192.168.10.0/24，vlan20的网络号为192.168.20.0/24

5.vlan10的网关vlanif10在sw1上，地址为192.168.10.254/24。
vlan20的网关vlanif20在sw2上，地址为192.168.20.254/24。

6.sw1与sw2上另有vlan12，并分别建立vlanif12，用于互联通信。
地址如下：
sw1：192.168.12.1/24
sw2：192.168.12.2/24

7.在sw1与sw2上运行OSPF，满足以下需求：
1）ospf进程号为1，sw1的rid为1.1.1.1，sw2的rid为2.2.2.2
2）所有接口都属于区域0，并使用实际配置掩码的反掩码宣告。
3) PC1-4可以互相通信。

一.实验步骤

1.配置IP设置链路

SW1

vlan batch 10 20 12

int g0/0/1

port link-type trunk

port trunk allow=pass vlan 10 20 12

int g0/0/2

port link-type access

port default vlan 10

int g0/0/3

port link-type access

port default vlan 20

SW2

vlan batch 10 20 12

int g0/0/1

port link-type trunk

port trunk allow=pass vlan 10 20 12

int g0/0/2

port link-type access

port default vlan 10

int g0/0/3

port link-type access

port default vlan 20

2.设置vlanif网关

SW1

interface vlanif 10

ip add 192.168.10.254 24

interface vlanif 12

ip add 192.168.12.1 24

SW2

int vlanif 20

ip add 192.168.20.254 24

int vlanif 12

ip add 192.168.12.2 24

3.三层交换机间用动态路由OSPF

SW1

ospf 1 router-id 1.1.1.1

area 0

network 192.168.12.0 0.0.0.255

network 192.168.10.0 0.0.0.255

SW2

ospf 1 router-id 2.2.2.2

area 0

net 192.168.12.0 0.0.0.255

net 192.168.20.0 0.0.0.255

备注：由于第二步中设定交换机1，2为vlanif10 20的网关。所以我们只需要在各自的下面激活各自网络号

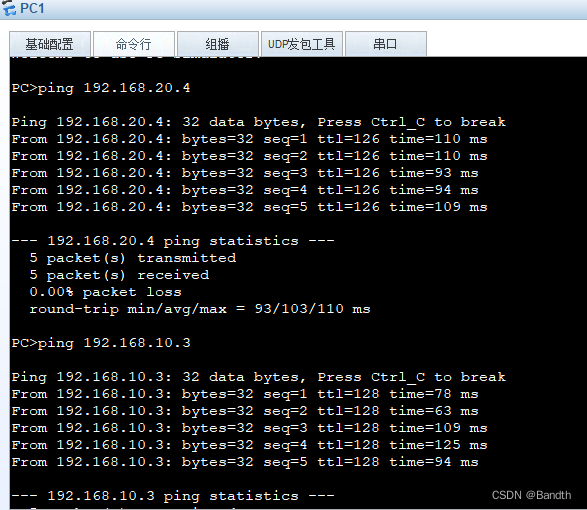

验证PC间通信
