【51单片机】8位流水灯

实验内容：51单片机的PX（x=0,1,2或3）端口作为输出口，分别与8个发光二极管相连，通过编写程序，循环将端口置“1”或清“0”，不断向发光二极管输送高低电平，实现流水灯的效果。

工具：proteus+keil

#include<reg51.h>
void delay()//延时函数
{
    unsigned char i,j;
    for(i=0;i<250;i++)
    for(j=0;j<250;j++)
    ;
}
void main()
{
    while(1)
    {
        P0=0xfe;
        delay();
        P0=0xfd;
        delay();
        P0=0xfb;
        delay();
        P0=0xf7;
        delay();
        P0=0xef;
        delay();
        P0=0xdf;
        delay();
        P0=0xbf;
        delay();
        P0=0x7f;
        delay();//每次点亮后延时一段时间再赋新的8位指令
    }

}

仿真实验一 I/O实验

1. 基本要求：

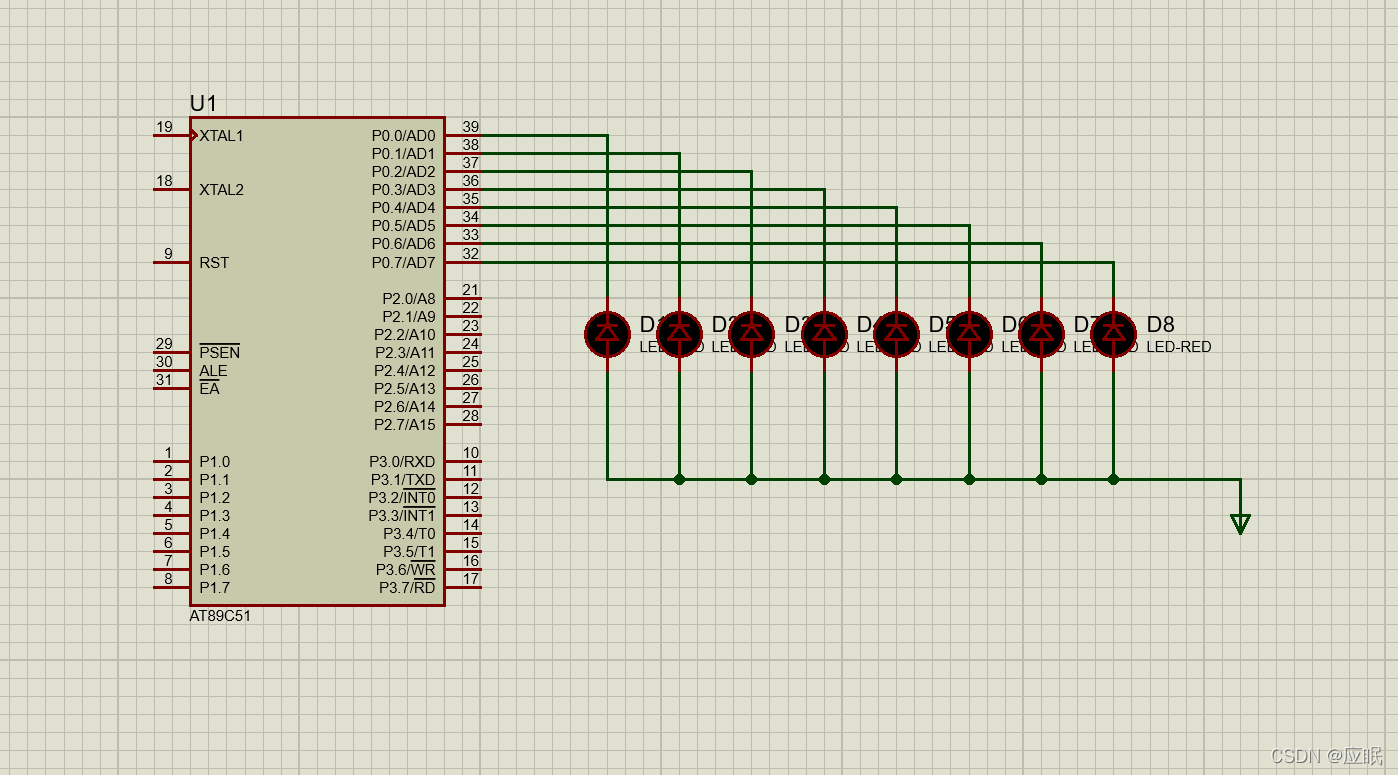

在Wave/Keil中进行软件编程，完成51单片机的端口控制仿真实验，结合发光二极管，实现流水灯效果，在Proteus中搭建硬件电路验证编程结果。

（1）.实验目的

掌握51单片机端口使用的基本知识；

掌握51单片机端口控制方法，编程实现发光二极管的交替闪烁。

（2）.实验要求

51单片机的PX（x=0,1,2或3）端口作为输出口，分别与8个发光二极管相连，通过编写程序，循环将端口置“1”或清“0”，不断向发光二极管输送高低电平，实现流水灯的效果。
