【单片机毕业设计】【mcuclub-cl-019】车内人员滞留报警 | 车内儿童滞留报警 | 儿童误锁车

最近设计了一个项目基于单片机的车内人员滞留报警 | 车内儿童滞留报警 | 儿童误锁车控制系统，与大家分享一下：
一、基本介绍
项目名：基于单片机的车内人员滞留报警控制系统设计

             基于单片机的车内儿童滞留报警控制系统设计

             基于单片机的儿童误锁车控制系统设计

项目编号：mcuclub-cl-019

单片机类型：STC89C52、STM32F103C8T6

具体功能：

1、通过红外避障管检测驾驶人员是否离开，当离开并通过按键确定锁车后（继电器模拟），进行数据监控
2、通过DS18B20实时监测车内温度
3、通过SGP30实时监测车内CO2浓度
4、通过MQ-135实时监测车内有害气体浓度
5、通过人体热释电检测车内是否有人，如果有人，当温度超过上下限、CO2浓度或有害气体浓度超过上限值，则声光报警，温度大于上限值、CO2浓度或有害气体浓度超过上限值打开车窗（通过步进电机模拟），并通过GSM发送短信“车内有人，请速速查看”
6、通过按键设置各阈值
7、通过显示屏显示测量值

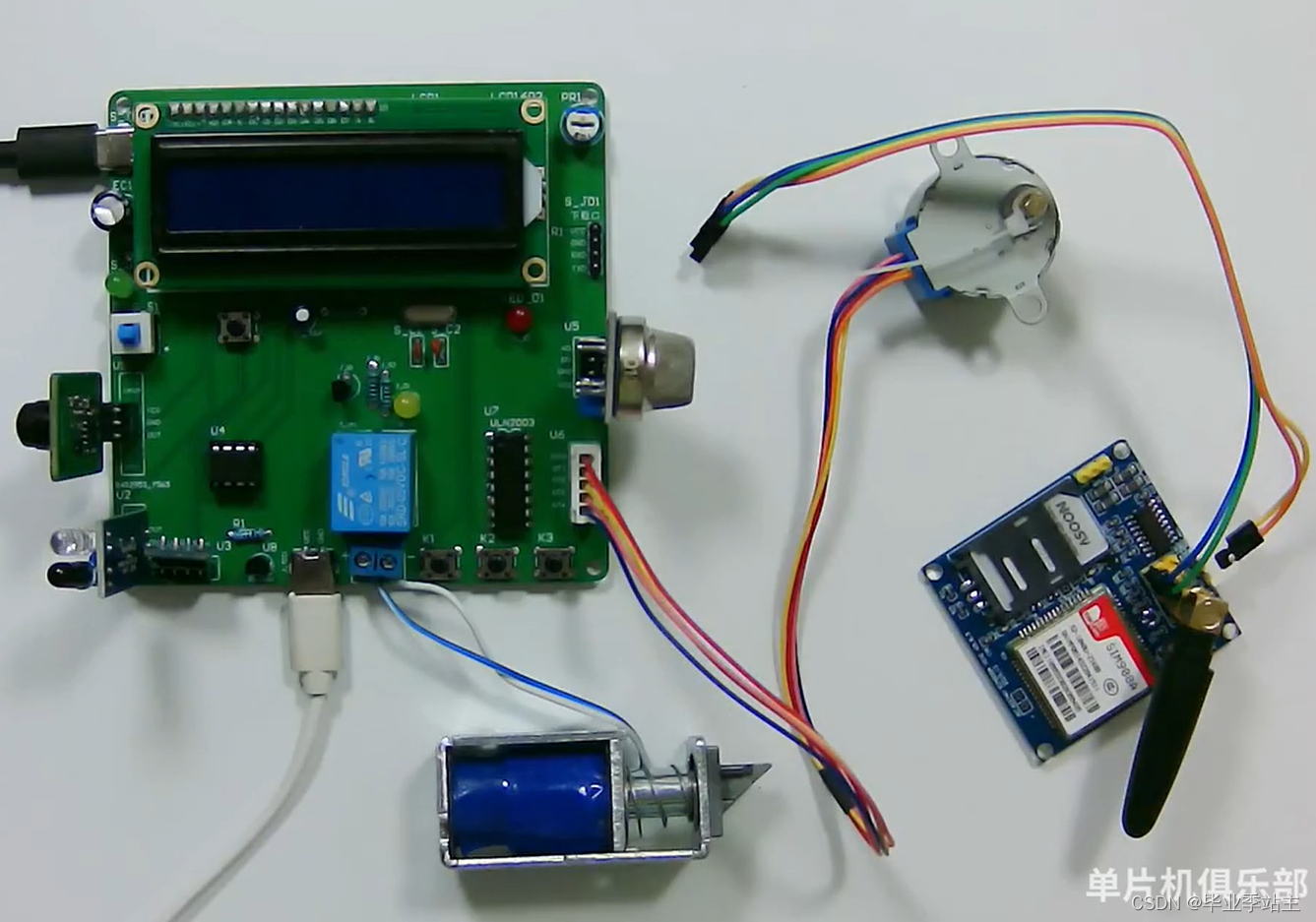

二、51实物图
单片机型号：STC89C52

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

三、51仿真图
仿真软件版本：proteus8.9

电路连线方式：网络标号连线方式

注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

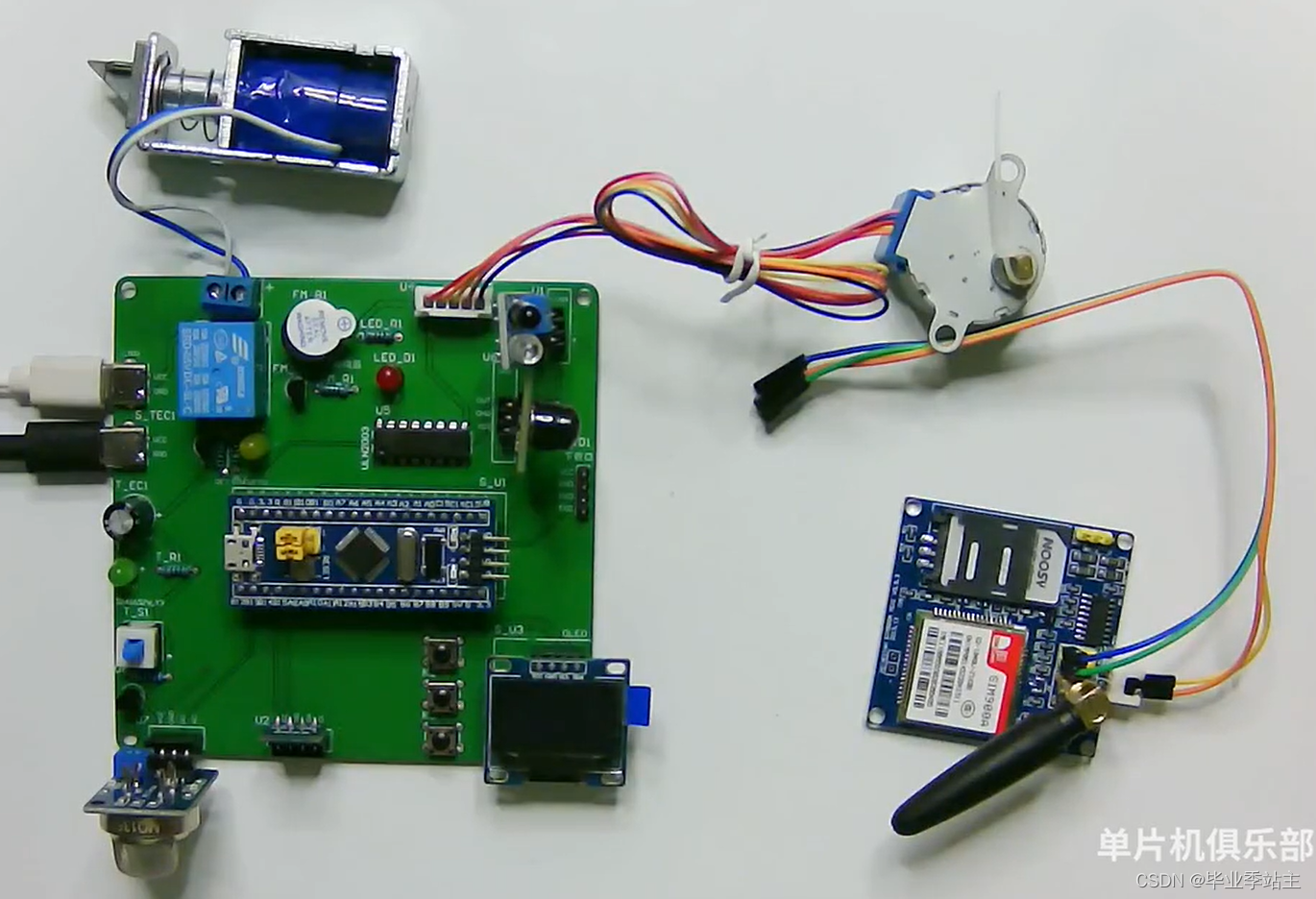

四、32实物图
单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

 五、原理图
软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

 六、PCB图
由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，
隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

七、系统框图

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由七部分组成，第一部分是空气质量检测模块，通过该模块检测当前环境的有害气体值；第二部分是温度检测模块，通过该模块可以检测当前环境中的温度值；第三部分是人体感应检测模块，通过该模块检测车内儿童是否滞留；第四部分是红外避障模块，通过该模块检测驾驶员是否离开；第五部分是CO2检测模块，通过该模块检测车内CO2浓度；第六部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第七部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过继电器控制指示灯的打开或者关闭；第三部分是步进电机模块，检测到儿童滞留，且检测到车内温度或者有害气体等不在设置的范围之内，进行开窗；第四部分是声光报警模块，当监测值不在设置的阈值内且检测到车内儿童滞留时进行声光报警；第五部分是GSM和手机构成，检测到车内儿童滞留，且检测到空气质量不在设置的范围之内

 八、软件设计流程

 九、部分程序展示
软件版本：keil5
逻辑程序和驱动程序分开，分布于main.c和其他.c文件



/****
*******处理函数
*****/
void Manage_function(void)
{
    if(flag_display == 0)                                                                                                                                                //测量界面
    {
        if(flag_door_lock == 1 && MAN == 1)                                                                                                                //如果驾驶员离开了并且车已经锁住，开启警示灯
        {
            LED = 0;
            if(REDOUT ==0)                                                                                                                                                    //如果车内有小孩
            {
                if((CO2_value > CO2_max) || (temp_value < temp_min*10) ||(temp_value > temp_max*10)|| gas_value > gas_max)    //如果CO2值/有害气体大于设置的最大值，或者温度过高或过低，进行声音报警
                {
                    if(time_num % 1 == 0)
                    {
                        BEEP = ~BEEP;
                    }
                }
                else                                                                                                                                                                    //否则取消声音报警
                {
                    BEEP = 0;
                }

                if((temp_value > temp_max*10) || (CO2_value > CO2_max) || gas_value > gas_max)                //如果温度过高，或者CO2浓度/有害气体过高，开窗
                {
                    if( flag_window == 0 )                                                                                           //如果之前是关窗状态 ，则开窗
                    {
                        Motor_Foreward();
                        flag_window = 1;
                    }
                    if(flag_dx == 0)                                                                                                                                        //发送“车内有人，请速速查看”
                    {
                        Sim900a_Send_Chinese("13637298045","8F66518567094EBAFF0C8BF7901F901F67E5770B");
                        flag_dx = 1;
                    }
                }
                else                                                                                                                                                                    //否则，关窗
                {
                    if( flag_window == 1 )
                    {
                        Motor_Reversal();
                        flag_window = 0;
                    }
                    flag_dx = 0;
                }
            }
            else                                                                                                                                                                        //否则，车内没小孩，关窗，取消声音报警，短信发送标志位置0，方便下次发短信
            {
                if( flag_window == 1 )
                {
                    Motor_Reversal();
                    flag_window = 0;
                }
                flag_dx = 0;
                BEEP = 0;
            }

        }
        else                                                                                                                                                                            //否则，关闭警示灯和报警器
        {
            LED = 1;
            BEEP = 0;
        }
    }
    else                                                                                                                                                                                //设置界面 关闭窗户，关闭报警，初始化短信发送标志位方便下次发短信
    {
        if( flag_window == 1 )
        {
            Motor_Reversal();
            flag_window = 0;
        }
        LED = 1;
        BEEP = 0;
        flag_dx = 0;
    }
}
