魅力电子学习考试小笔记

目录

• 电阻
• 电容
• 二极管的使用常识
• 三极管的使用常识
• 万用表的使用
• 数码管使用和显示
• 字符显示译码器CD4543
• 计数芯片 74LS161
• 555 集成定时器介绍
• 单片机介绍
• 智能循迹小车的内部原理图

---

前言

文章为魅力电子学习期间整理的小笔记，在期末考试期间发挥了作用。

---

电阻



电阻单位

电阻的单位有Ω 、 kΩ 、 MΩ 、 GΩ 、 TΩ ， 它们均以 103进位， 如 1kΩ =103Ω ； 1MΩ =103kΩ 等。

电阻、 电位器的标志法

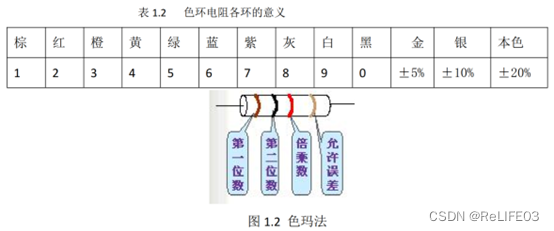

色码法： 普通电阻用四环色标， 第一环、 第二环为有效数， 第三环为倍乘数， 第四环为误差， 金、 银、本色都在第四环， 如图 2.2 所示。 若金或银色处于第三环， 则金色表示× 10－1， 银色表示× 10－2。 各环颜色代表的意义如表 2.3 所示：



如某电阻色环依次为： 黄紫红金； 黄（4）、 紫（7）、 红（102）、 金（±5%）， 此电阻为 4.7KΩ ± 5%。
又某电阻色环依次为： 棕绿橙银； 棕（1）、 绿（5）、 橙（103）、 银（±10%）， 此电阻为 15 KΩ ± 10%

电容

电容单位

电容器的单位有 F， mF， μ F， nF， pF； 1μ F =10－6F，

1 nF=10－9F，

1 pF =10－12F。

电容器的电容量标志方法

第一、 二位为有效数； 第三位是倍乘数， 如 101、， 102…（但第三位是 9， 则倍乘为 10－1），单位为 pF。

如： 102=10× 102pF； 224=22× 104pF； 332=33× 102pF； 479=47× 10－1pF。

二极管的使用常识

二极管的主要特性就是其具有单向导电性。 即二极管阳极接电源正， 阴极接电源负时（即正偏） 二极管导通； 相反， 当二极管阳极接电源负， 阴极接电源正时（即反偏） 二极管截止

三极管的使用常识

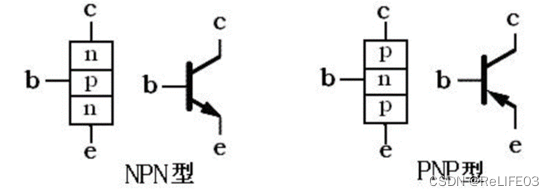

三极管从结构上分PNP和NPN型，主要作用是放大和开关作用。

NPN型三极管，输入高电平，开始导通。

PNP型三极管，输入低电平，开始导通。



万用表的使用

万用表有时也被称为三用表——主要测量电压、 电流、 电阻。 准确的说， 它能够测量直流电压、 交流电压、 直流电流、交流电流、电阻、电路通断、电容、二极管和三极管， 还能测量晶体管的直流放大倍数， 检测二极管的极性， 判别电子元器件的好坏。

数码管使用和显示

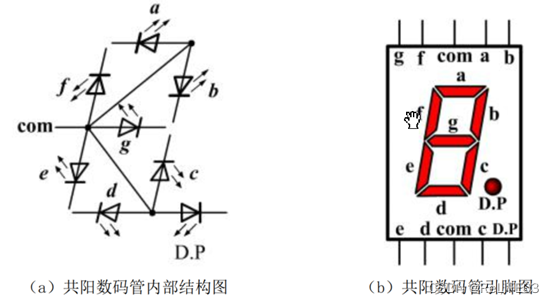

LED 数码管可以是共阴极结构， 也可以是共阳极结构。若显示器为共阴极连接， 则对应阳极接高电平的字段发光； 而显示器为共阳极连接时， 则对应阴极接低电平的字段发光。



字符显示译码器CD4543

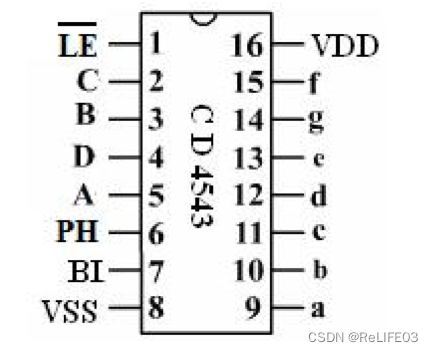

CD4543 引脚图如图 5.4 所示， BI 为灭灯控制输入端， 高电平有效；LE为锁存使能控制端， 低电平有效； PH 为相位转换控制端， 当 PH 为高电平时， CD4543 驱动共阳数码管， PH 为低电平时， CD4543 驱动共阴数码管。



当 DCBA=0000 时， CD4543 将输入的四位二进制数 0000 译为输出的七个端 abcdefg=0000001， 驱动后面共阳数码管的 a、 b、 c、 d、 e、 f 六段发光， 而 g 不发光， 从而显示出“ 0” 。 以此类推， 当 DCBA=0001 时， CD4543 的输出端 abcdefg=1001111， 驱动共阳数码管的 b、 c段发光， 而 a、 d、 e、 f、 g 不发光， 从而显示出“1” 。

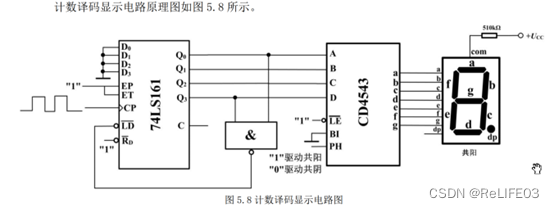

计数芯片 74LS161

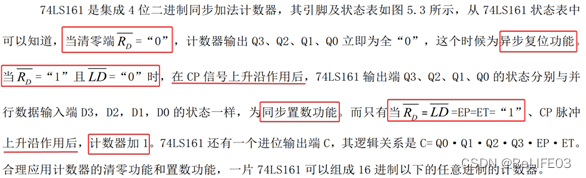

74LS161 是集成 4 位二进制同步加法计数器或16进制计数器



ET、TP含义是：计数控制引脚，ET=EP=1时计数。

555 集成定时器介绍

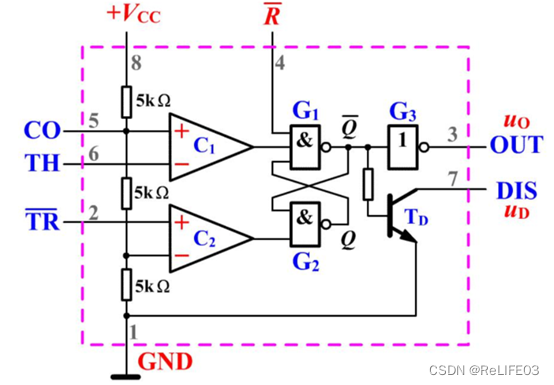

555 有两个完全相同的高精度电压比较器 C1和 C2。



当 U+＞U－时， 比较器输出高电平（uO=VCC）

当 U+＜U－时， 比较器输出低电平（uO= 0）。

脉冲周期 T≈TH+TL=0.7（R1+2R2） C

单片机介绍

单片机实际上就是一台没有电源的主机， 它将 CPU、 主板、 内存、 硬盘等集成到一个很小的芯片之中，通常称它为单片微型计算机， 简称为单片机。

单片机内部一般由CPU、存储器、I/O口几部分组成。

单片机的最小应用系统一般由 电源、复位电路、时钟电路几部分组成。

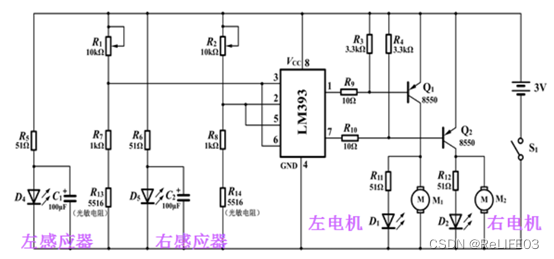

智能循迹小车的内部原理图



电路原理：电路工作时， LM393 随时比较着两路光敏电阻的大小， 当出现不平衡时(例如一侧压黑色跑道)立即控制一侧电机停转， 另一侧电机加速旋转， 从而使小车修正方向， 恢复到正确的方向上， 整个过程是一个闭环控制， 因此能快速灵敏地控制。

当左轮压线（车头偏向右边）时，光敏电阻R13阻值 大于R14阻值，LM393的3、6引脚电压 变大，那么 LM393的7引脚输出电平为 低电平 ，1引脚输出电平为 高电平，那么左电机 不转 ，右电机 转动，此时小车向左偏转，重新恢复正常轨道行走。
