前言
防火墙双机热备的作用和原理
防火墙双机热备的作用:单个防护墙容易造成单点故障
原理:防火墙可以类似路由器通过VRRP技术实现冗余,提高可靠性,但是防火墙只有VRRP会出现问题,对于路由器来说,只要有路由就可以转发数据,对于防火墙,会话表是转发的依据,当通过VRRP进行冗余备份时,主设备承载数据,可以生成对于的会话表信息,如果主设备故障,数据通过备设备转发时由于没有会话信息而被丢弃,无法达到冗余的目的

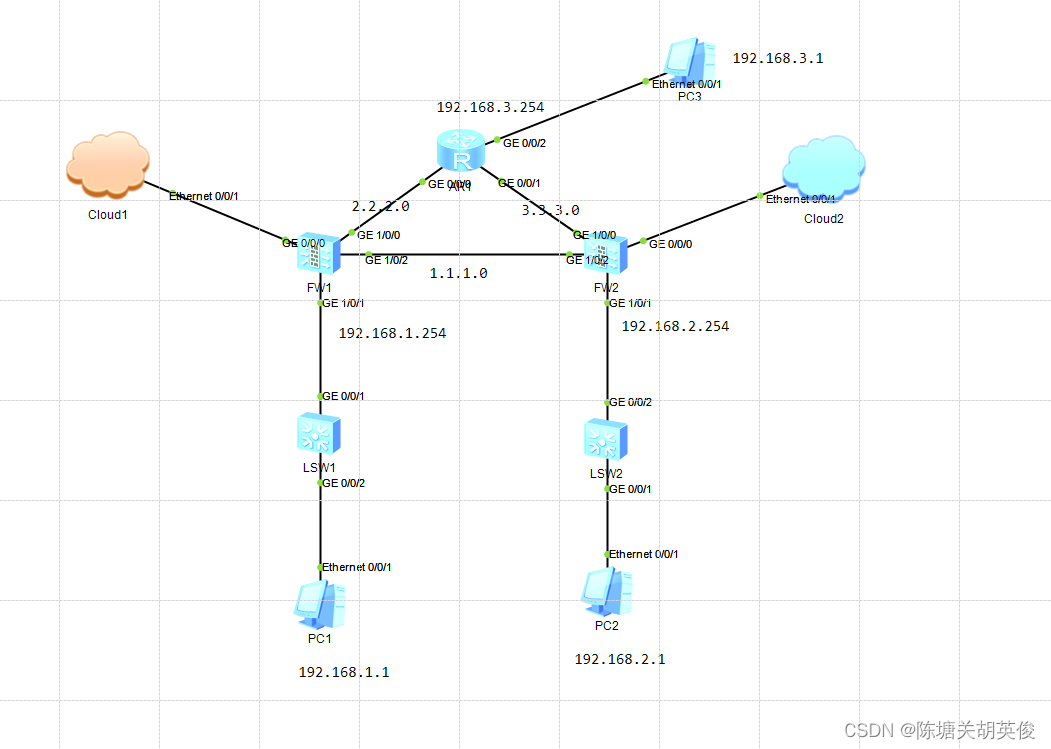

拓扑图
注意事项:
- 用web配需要用到cloud也就是虚拟网卡
- 虚拟网卡连接防火墙必须是0/0/0口(防火墙默认的管理口)
- 两台防火墙相连接的为心跳线,可以单独划分一个hrp的区域,并纳入接口

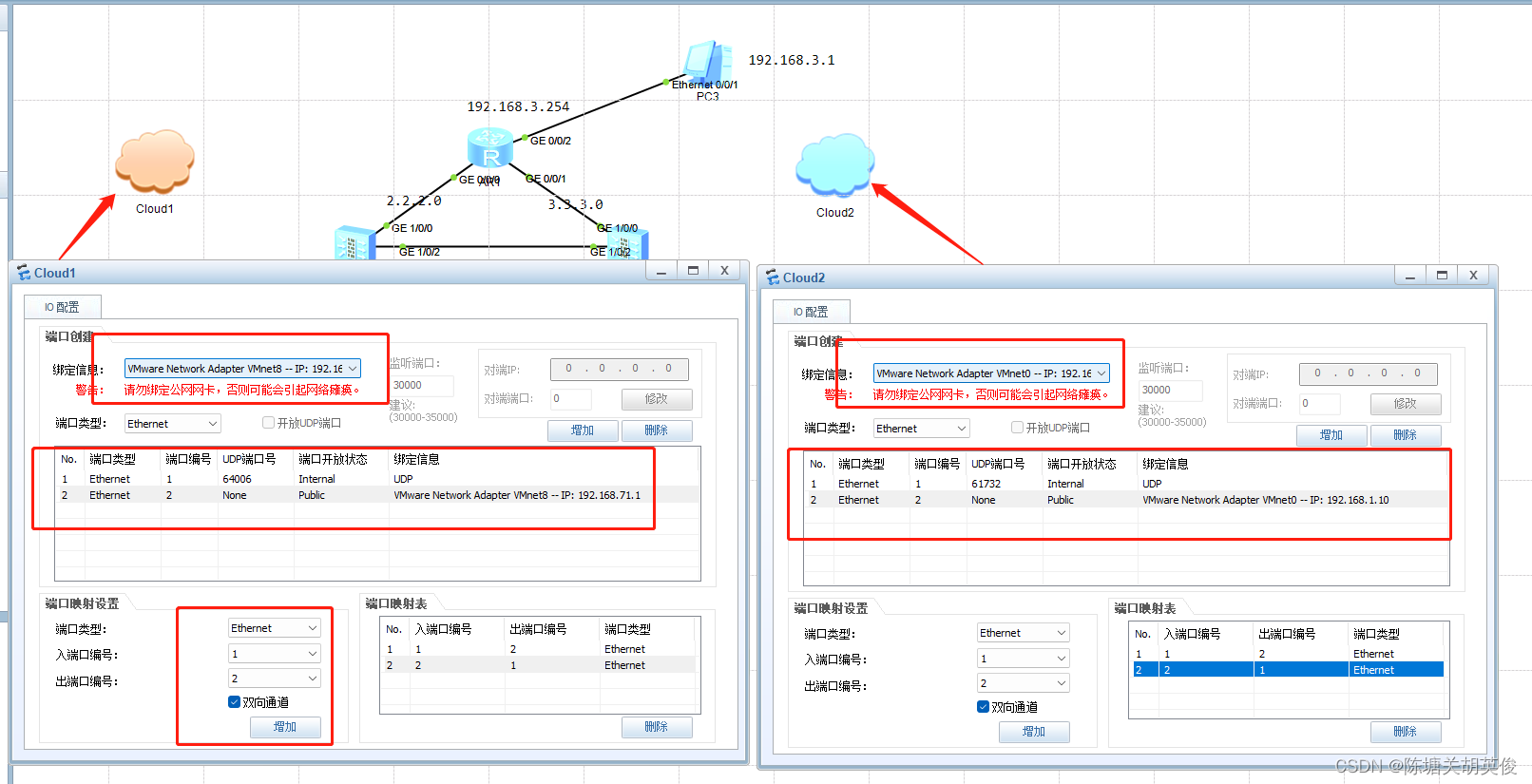

虚拟网卡配置:
如图2
- 首先需要添加一张udp网卡,然后再添加一个本地的虚拟网卡,vm ware开头的
- 然后双向通道勾起,增加后,连接防火墙的0/0/0口
- 如果打开虚拟网卡只有一张udp网卡,解决方法是:将winpcap卸载重装即可(图1)
- 这个是虚拟网卡的配置,这个地址可以不用管,但是和防火墙连接的0/0/0口需要和虚拟网卡一个网段即可
开始配置
第一部分:基础IP地址配置

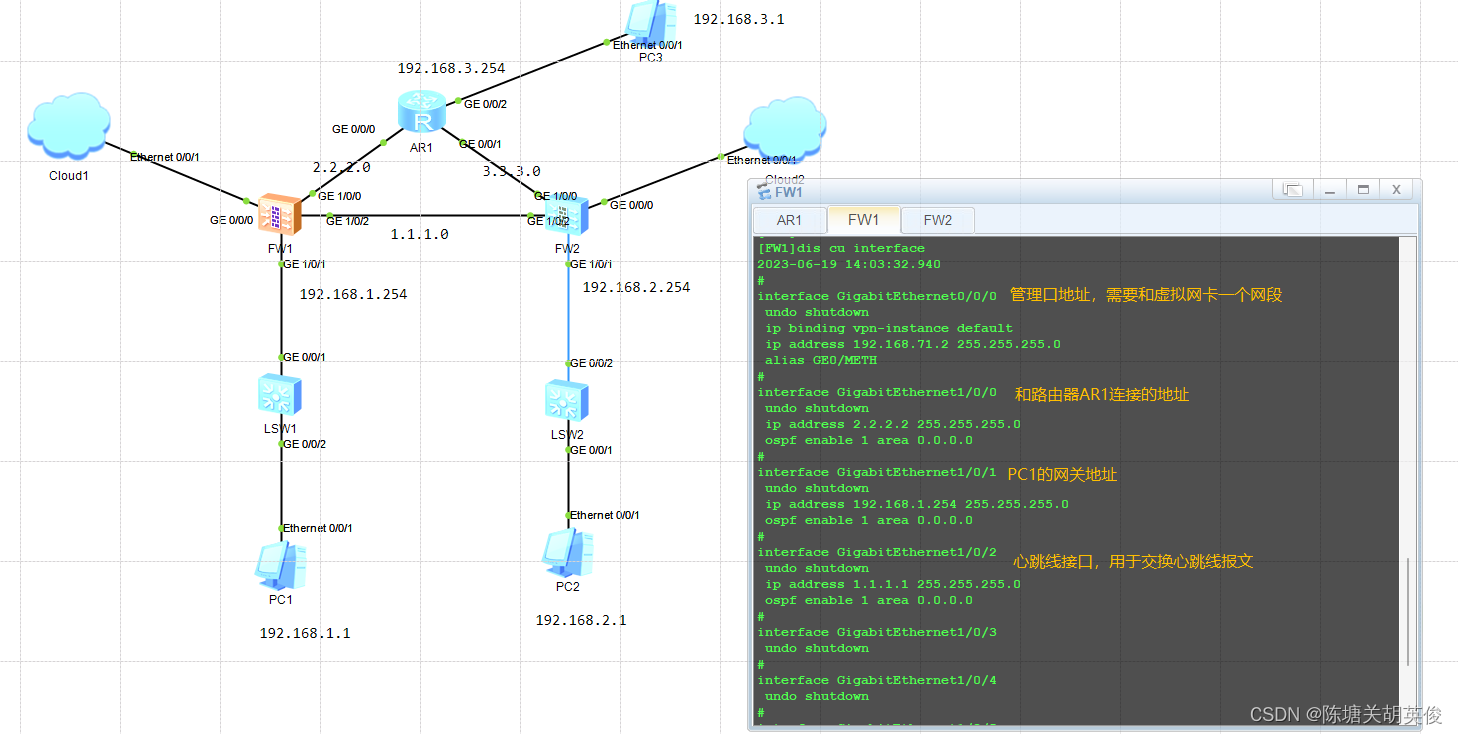

防火墙FW1接口配置
防火墙FW2接口配置(和防火墙FW1一致,不赘述)
注:其他设备正常配置IP地址即可,然后用静态或者用ospf保证路由能通即可

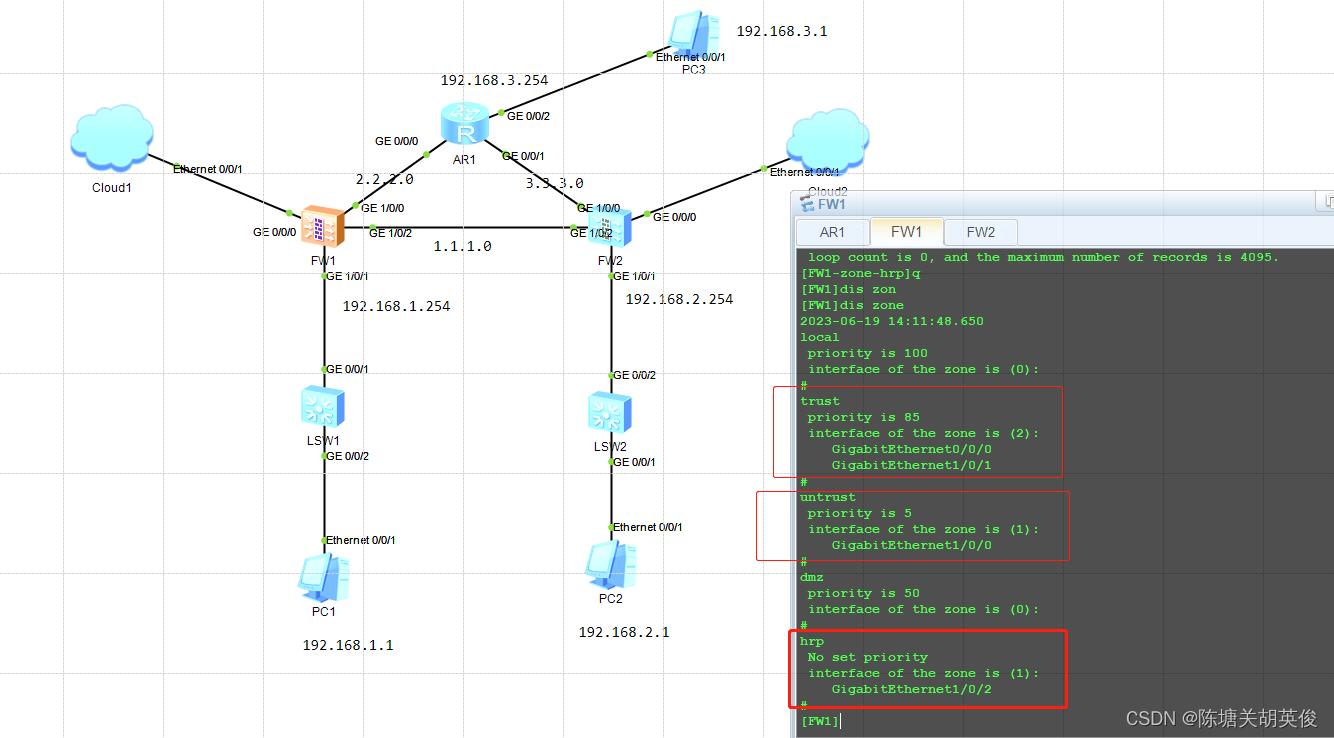

第二部分:防火墙接口纳入区域,下图所示为FW1,FW2一样的操作
第三部分:双机热备配置

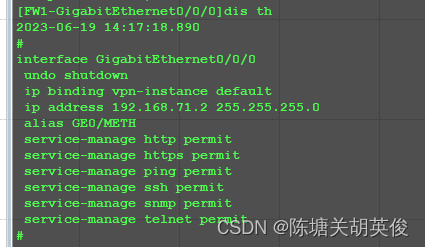

1.首先需要将管理口的http流量放行,输入以下命令,FW2也是一样的操作
service-manage all permit

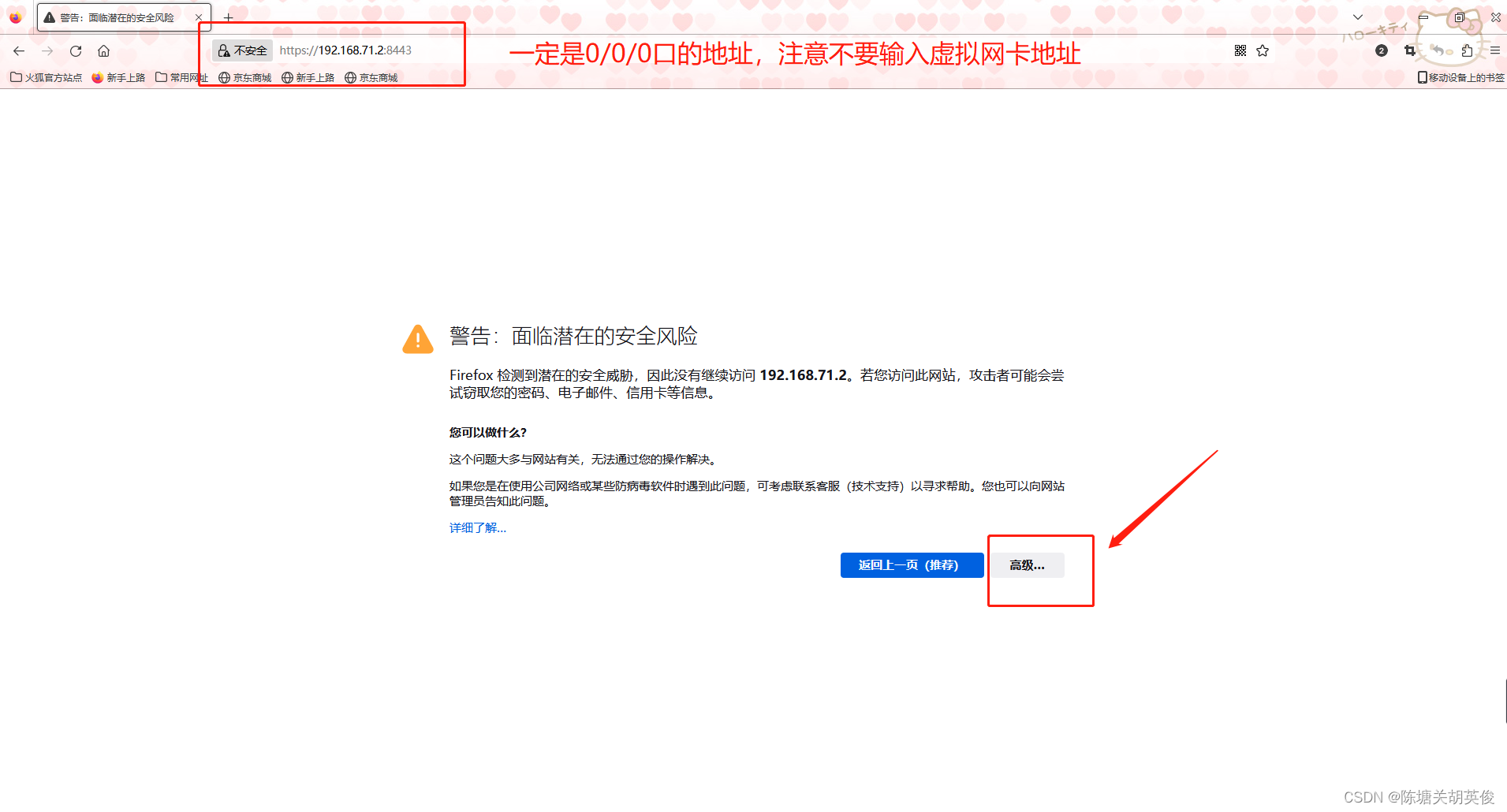

2.通过浏览器进入防火墙web配置页面,推荐使用火狐浏览器或者Edge
登入成功页面

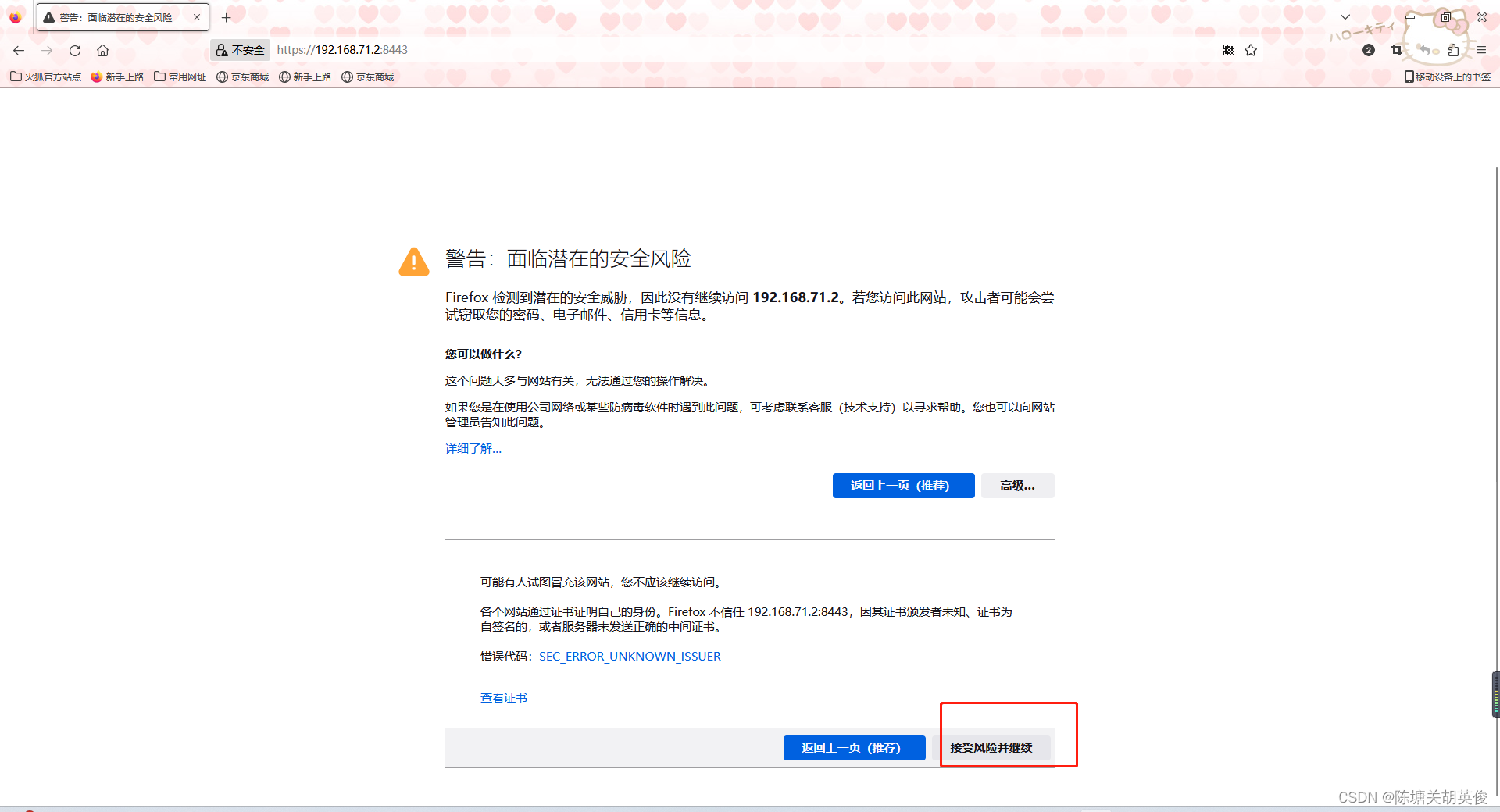

点开高级,点继续

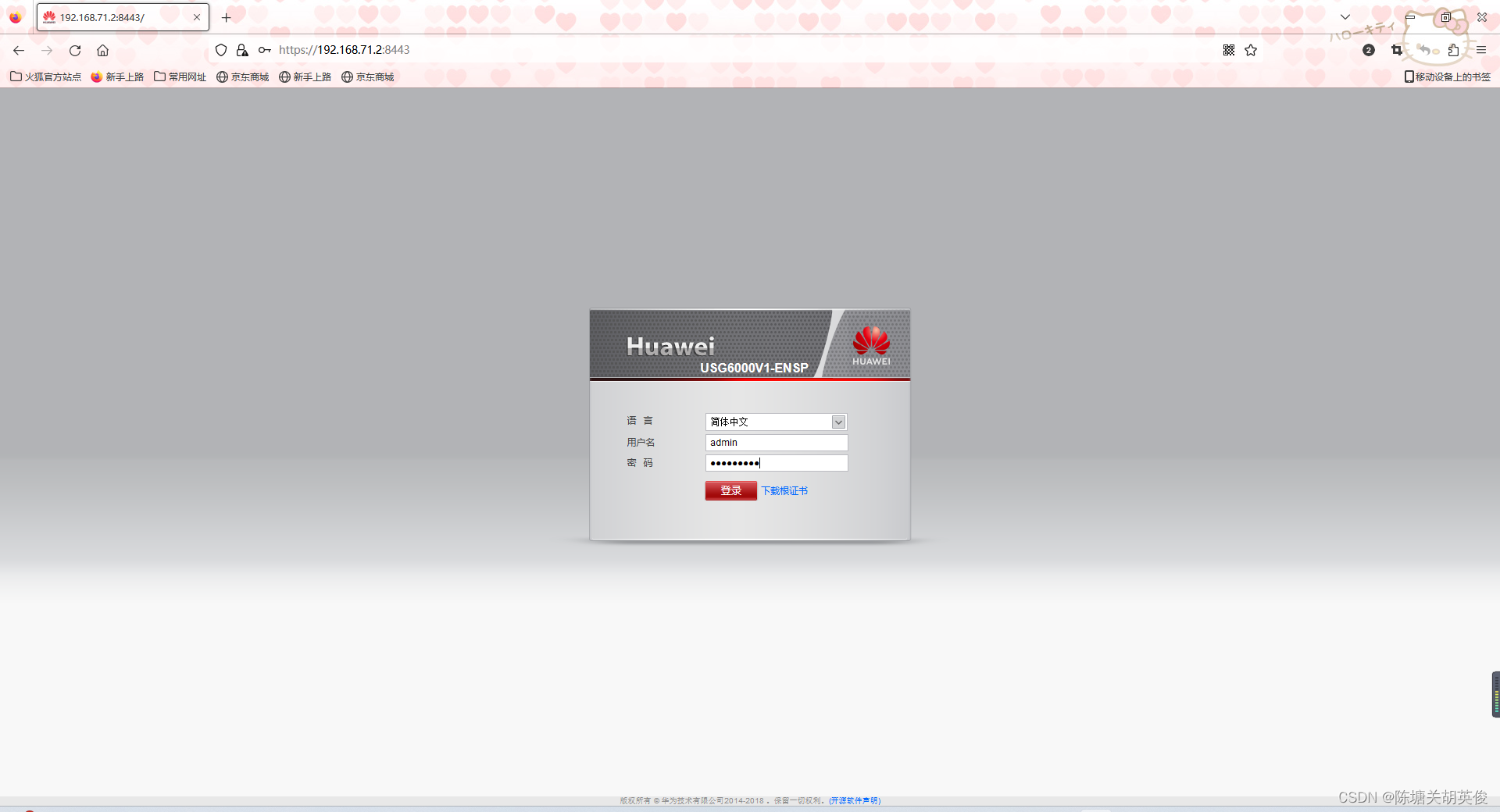

3.输入ensp登入防火墙的账号密码即可

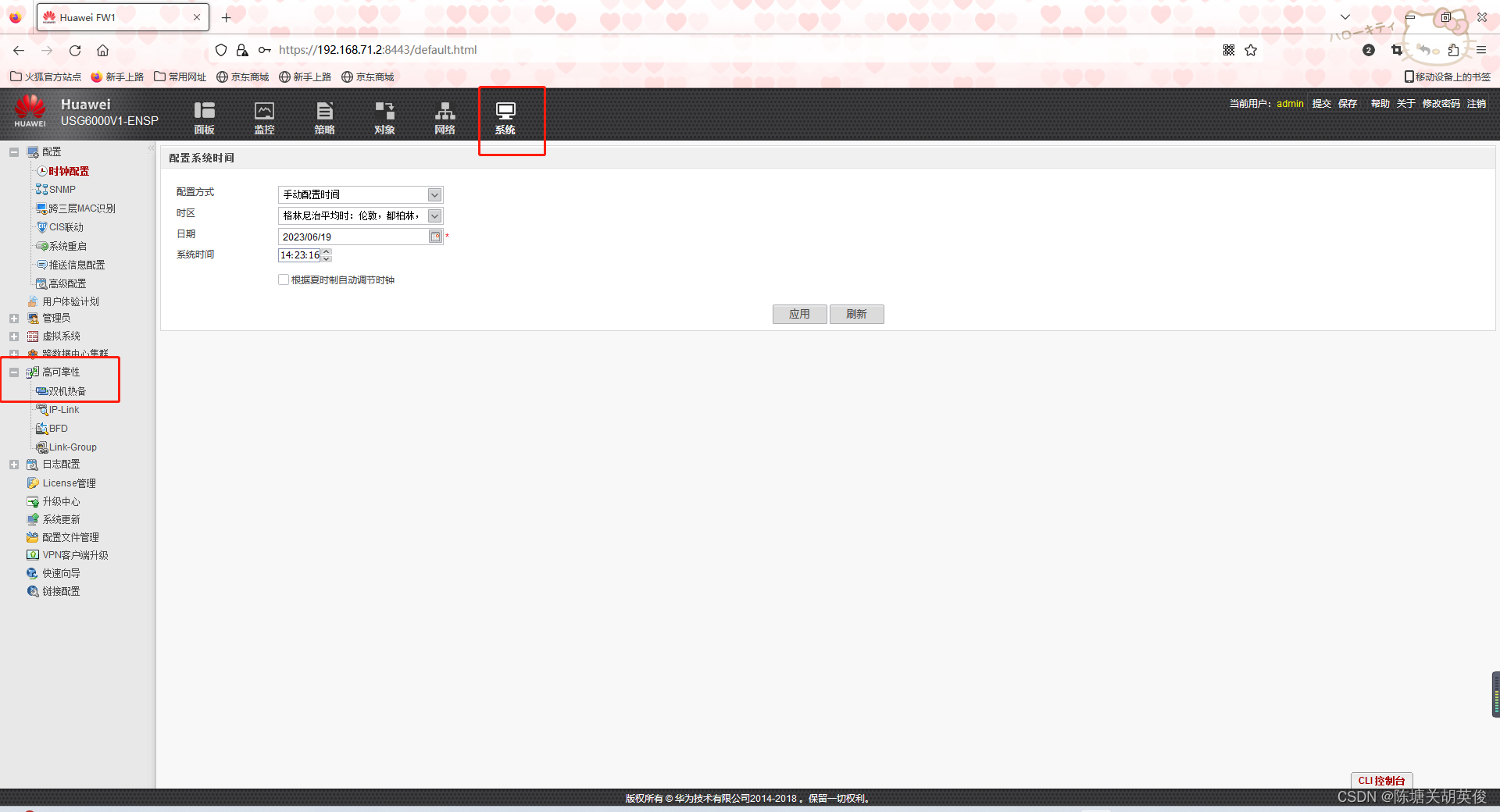

4.登入成功后,不用管那些向导,来到系统-》高可靠性-》双机热备

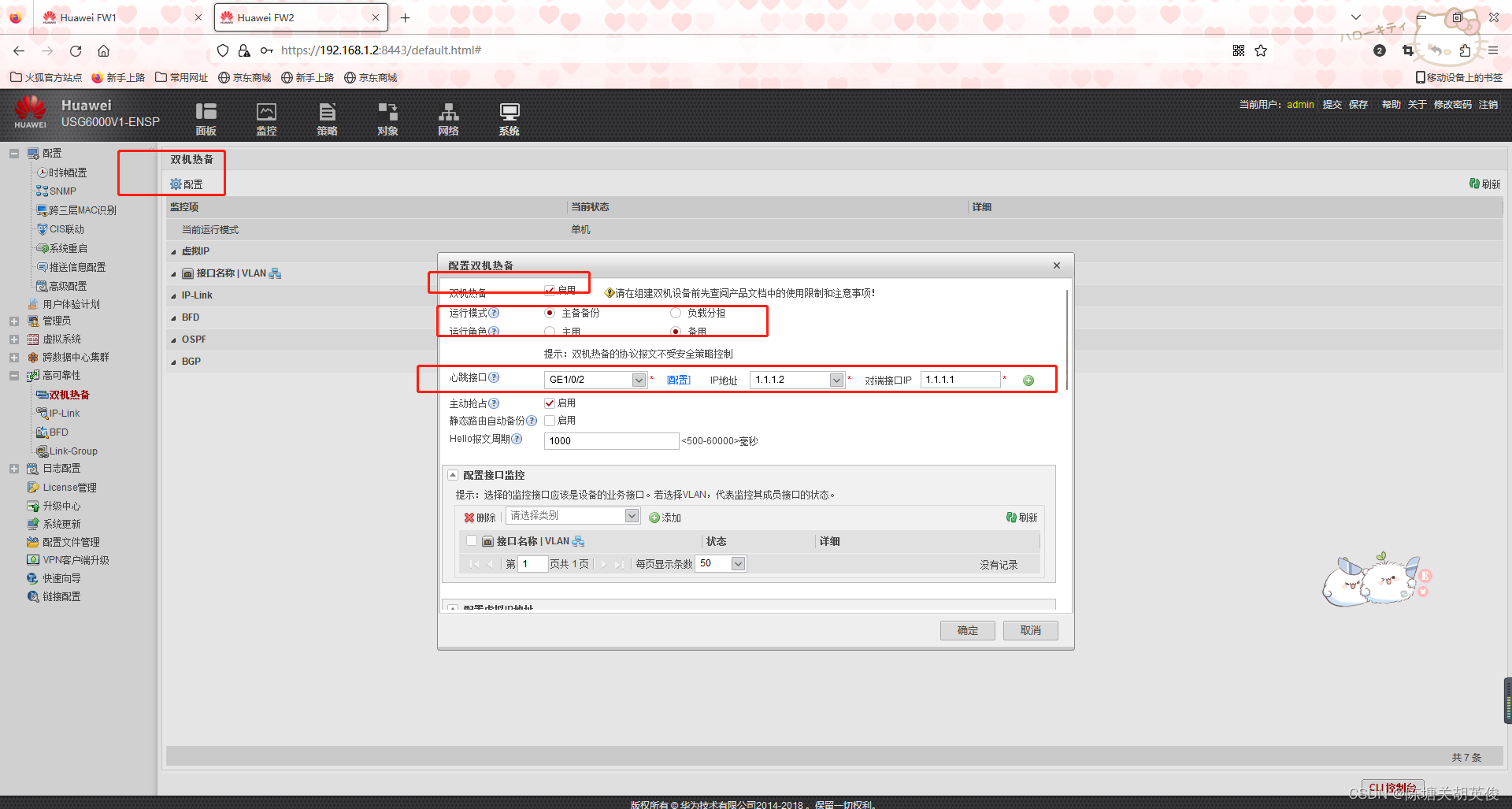

5.配置双机热备

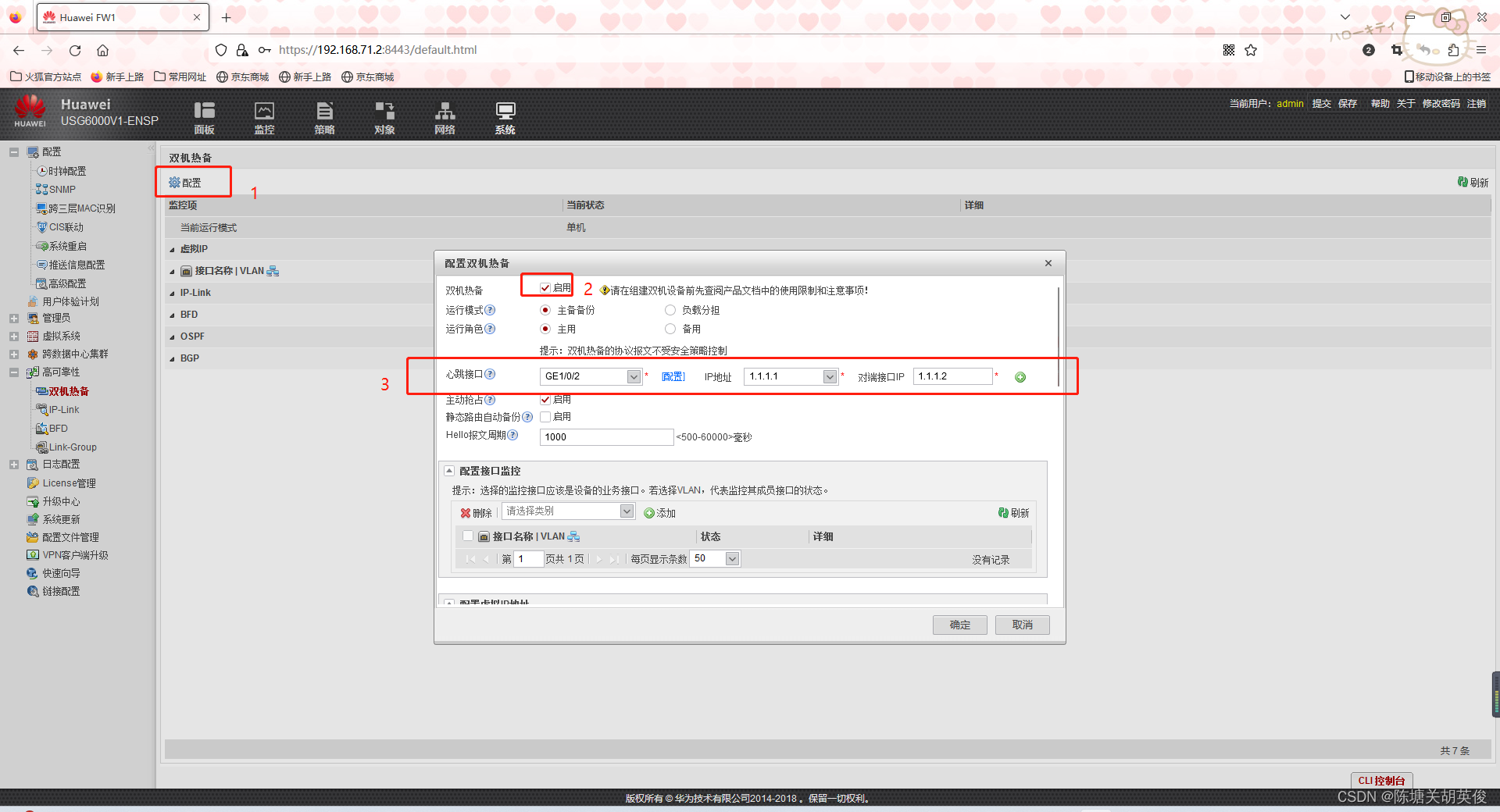

FW1
按图配置完成后,点确定即可

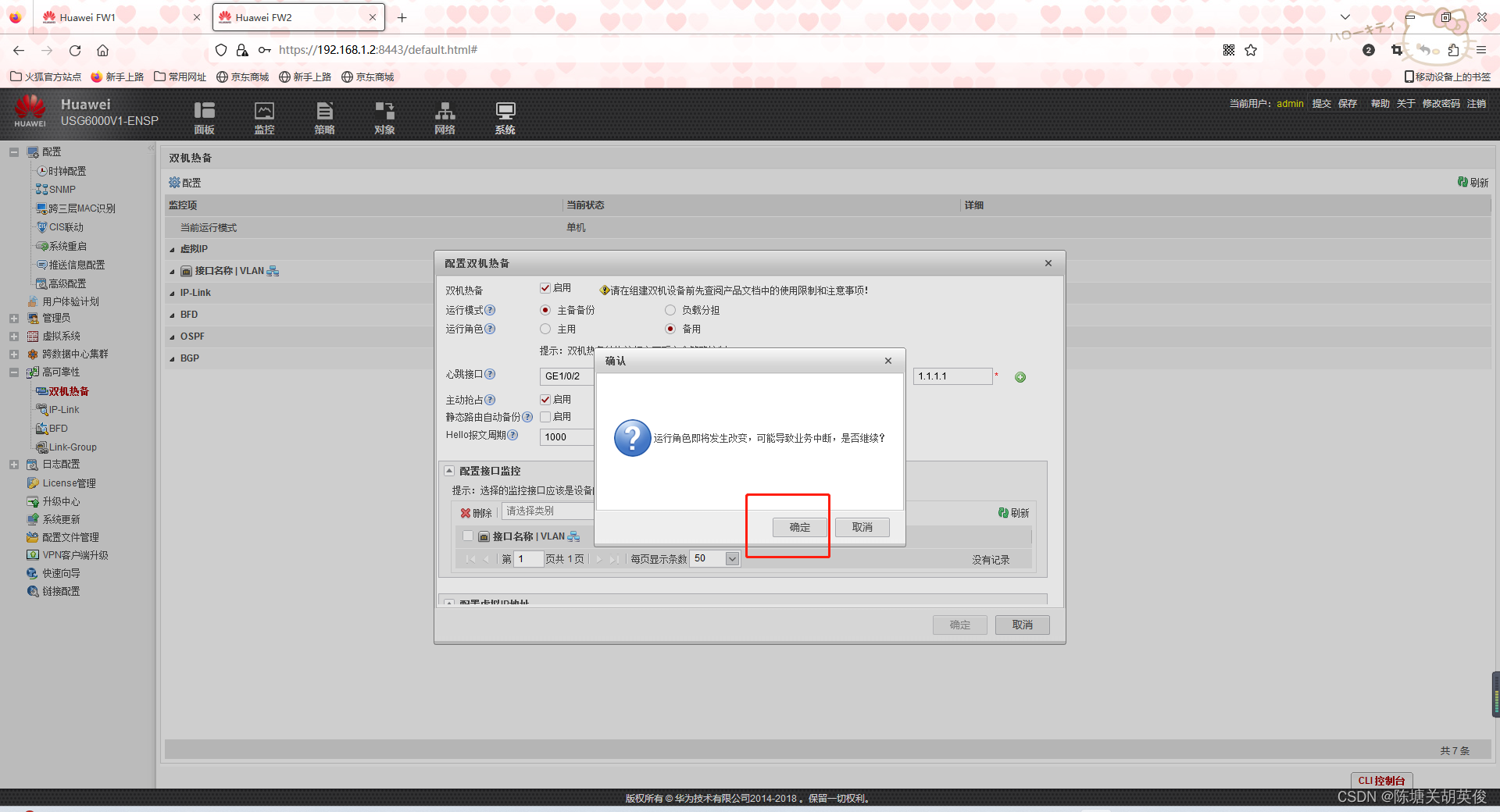

FW2
按图配置完成后,点确定即可
6.查看双机热备是否成功
FW1
本端为主用状态,对端为备状态

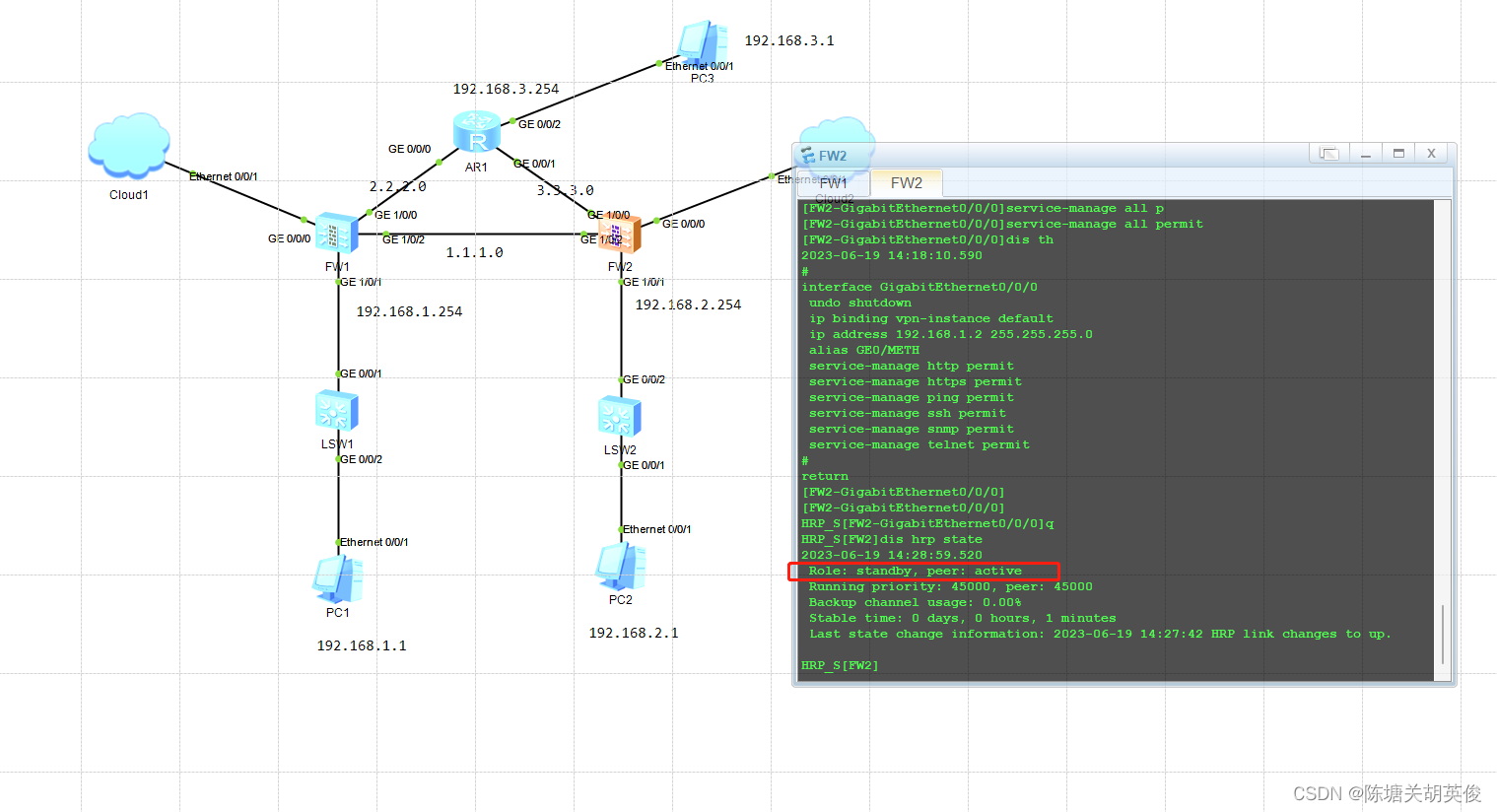

FW2
本端为备用状态,对端为主状态
可以看到,双机热备配置成功,多配制几次,在web上只需要点几下就可以完成
第四部分:测试双机热备是否成功

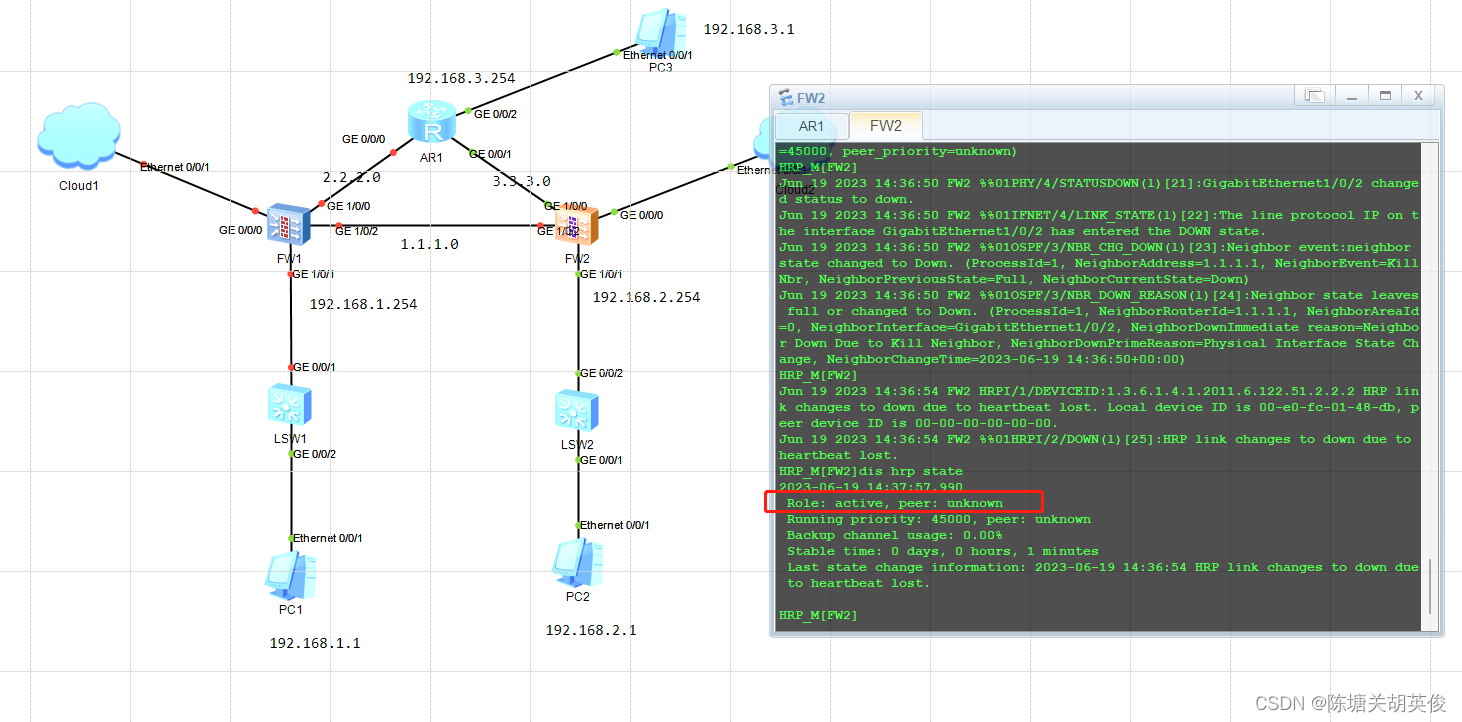

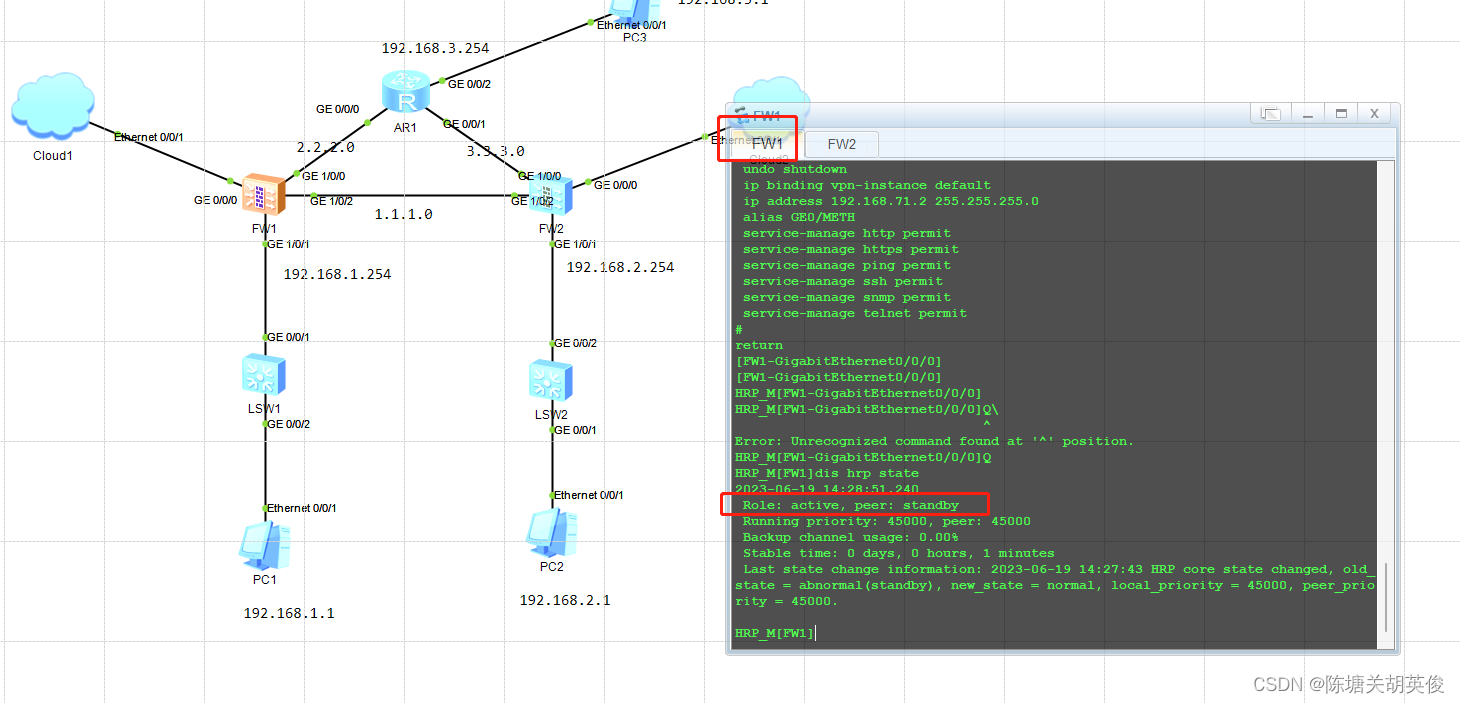

因为本文,没有在防火墙上做VRRP,所以,关闭FW1后,PC1也不能通过FW2去访问PC3,本文先展示,关掉主设备FW1后,备用设备FW2的关系是否会有变化,如图可以看到,备设备FW2变为主设备,对端设备FW因为关闭了,所以也就是UNknown,只要关系发生了变化,就证明双机热备的配置是正确的
以上就是关于,防火墙双机热备的配置教程,希望可以帮助大家更好的掌握和配置。
