【电子实验4】TDA2030功率放大电路

• 🚩 WRITE IN FRONT 🚩

• 🔎 介绍："謓泽"正在路上朝着"攻城狮"方向"前进四" 🔎
• 🏅 荣誉：2021|2022年度博客之星物联网与嵌入式开发TOP5|TOP4、2021|2222年获评百大博主、华为云享专家、阿里云专家博主、掘金优秀创作者、腾讯云年度进取作者、全网粉丝量8w+、个人社区人数累计4w+、全网访问量100w+ 🏅
• 🆔 本文章内容由 謓泽 原创 如需相关转载请提前告知博主 ⚠
• 📑 创作时间：2022 年 2 月 22 日 📅
• 📝 个人主页：謓泽的博客 📃
• 📣 专栏系列：电子实验_謓泽的博客-CSDN博客📃
• 🙌 Gitee：謓泽 (wsxsx) - Gitee.com ⭐️
• 🎁 点赞👍+ 收藏⭐️+ 留言📝​

• ✉️ 我们并非登上我们所选择的舞台，演出并非我们所选择的剧本 📩

---

目录

🚀write in front🚀

🔧电子制作🔧

🔧TDA2030芯片🔧

🔧电路元器件🔧

🔧仿真图🔧

🔧电路实物🔧

🔧电路原理简介🔧

🔧最后🔧

---

🔧电子制作🔧

TDA2030集成功率放大电路。

推荐在看这篇博客的时候可以看看博主写的运放的这篇博客，这样你对这个电路理解会更加的深刻，如下↓

关于“运放“这些知识点_打打酱油desu-CSDN博客

---

🔧TDA2030芯片🔧

在做TDA2030功率放大电路我们首先要知道TDA2030功率放大电路当中的TDA2030的芯片是怎么样子的内部的结构电路图这些什么的，这样我们才能够把这个TDA2030功率放大电路给做出来，那么下面就来介绍下TDA2030芯片。

TDA2030是将分立式功率放大电路集成到芯片里的音频放大器，它有效地解决了分立式功率放大电路常见的一些问题，常采用V型5脚单列直插式塑料封装结构。

TDA2030它的特性是如下↓

输出电流大。

谐波失真小。谐波是指正常电流波形的一种失真。

具有输出对地短路保护功能。主要指的是在工作电路中，出现短路等异常时，能够及时将电路切断并进行报警，从而避免危害进一步的扩大。

自动限制功耗，保护输出晶体管工作在安全工作区。

内置过热保护电路。防止电路出现过热产生保护。

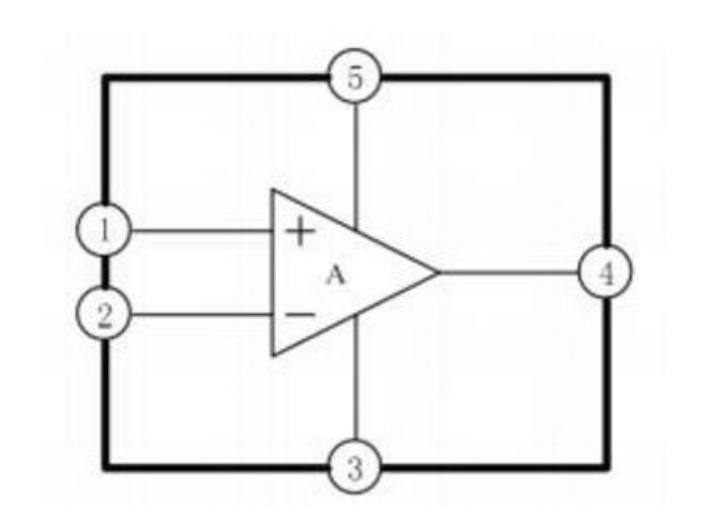

功能框图

• 引脚定义如下↓

①脚是正向输入端。

②脚是反向输入端。

③脚是负电源输入端。

④脚是功率输出端。

⑤脚是正电源输入端。

• 极限参数如下↓

TDA2030极限参数
参数名称	极限值	单位
电源电压(Vs)	±22	V
输入电压(Vin)	Vs	V
差分输入电压(Vdi)	±15	V
峰值输出电流(Io)	3.5	A
耗散功率(Ptot)(Vdi)	20	W
工作结温(Tj)	-40-+150	℃
存储结温(Tstg)	-40-+150	℃

---

🔧电路元器件🔧

名称	编号	参数数值
电阻	R1	100kΩ
滑动变阻器	R2	20kΩ
电阻	R3	100kΩ
电阻	R4	100kΩ
电阻	R5	4.7kΩ
电阻	R6	150kΩ
电阻	R7	1Ω
极性电容	C1	100uf
瓷片电容	C2	0.1uf
极性电容	C3	1uf
极性电容	C4	22uf
极性电容	C5	22uf
瓷片电容	C6	0.1uf
极性电容	C7	2200uf
TDA2030芯片	.	.
整流二极管	D1 1N4001
整流二极管	D1 1N4001
电源电压	VCC	5V
接地(3个)	GND	.
扬声器	Ls1	8Ω 2W

---

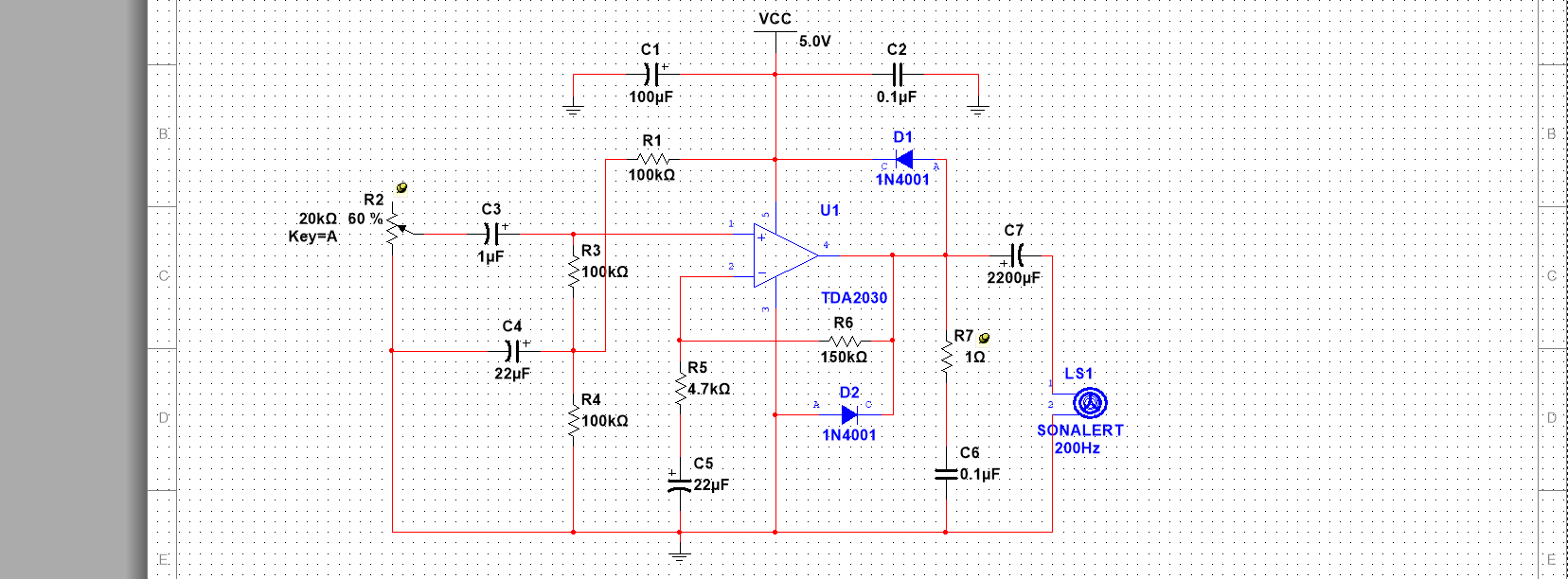

🔧仿真图🔧

---

🔧电路实物🔧

---

🔧电路原理简介🔧

实际上TDA2030就是一个运放电路，我们知道运放可以将输入端的电压放大数以万倍也能为我们提供一定的驱动能力。那么就来说说这个的电路的原理如下↓

第一：我们必须要明确它的输入端和输出端在那里分别是1脚和2脚，vi(输入端)也就是扬声器输入的端口，那么输出端就是在4脚那里也就是扬声器那里。

那么Vcc当中的电源分别放了一个瓷片电容(0.1uf)和另一个极性电容(100uf)，这个作用实际上是去耦：去耦电容是电路中装设在元件的电源端的电容，此电容可以提供较稳定的电源，同时也可以降低元件耦合到电源端的噪声起到了一个抗干扰的作用，间接可以减少其他元件受此元件噪声的影响。

在扬声器旁别的瓷片电容(0.1uf)和电阻(1Ω) 串联组成消振电路，称为RC消振（减小自激振荡）如果存在电路设计不合理等因素会出现高频或超高频的啸叫，这种现象称为振荡，消除这种有害振荡的电路称为消振电路。

在电路中也有钳位电路它的作用实际上就是将输出电压钳制在电源电压的范围内，以免对造成元器件的损坏！

VS+经过100K欧姆，100K欧姆电阻和22uf电容并联到GND构成了偏置电路。直流电源经过了100k欧姆的电阻进入了运放的输入端，这里的100K欧姆电阻和22uf电容并联实际上的作用就是：阻止直流信号通过，而允许交流信号通过。或者是减小低频信号的通过能力，增加高频信号的通过能力。

注意：首先我们知道这个电路它是一个单电源供电的电路，可是我们的电路音频信号是交流电，有正和负的。所以我们这里要加直流偏置电路。其实就相当于用直流电压将信号的负半周期给抬上去(相当于一个加法运算电路)，抬到GND上面去，这样我们的信号就可以正常地经过运放了。好耶（＾∀＾●）ﾉｼ

那么有小伙伴可能就会问了：我们最终需要的可是正负的交流信号啊謓泽，你这样怎么搞，嘿嘿，别忘记我们这里可是还有一个"大杀器"那就是我们输出端这里的 2200 uf的电容鸭，把直流的信号给拦截，让交流电通过最终不就是交流信号了，最终就可以得到输出后的交流信号了。

---

🔧最后🔧

那么这篇电子实验的博客就先到这里了，本篇实训说真的原理还是挺多的，需要好好消化，唉还是要多多去实践理论知识也是需要增强才可以。加油💪，那么觉得对你有帮助的话麻烦点个👍非常感谢你的支持(●'◡'●)
