本文档详述了一个网络新手进行ACL实验的过程，包括建立拓扑、配置IP地址、设置DHCP服务器、启用RIP协议以及创建高级ACL来限制特定主机间的通信。实验中，通过在R1和R3路由器上配置ACL，实现了PC1无法ping通PC6但能ping通PC5，以及阻止R1远程登录R3但保持R1与R3之间的其他通信。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

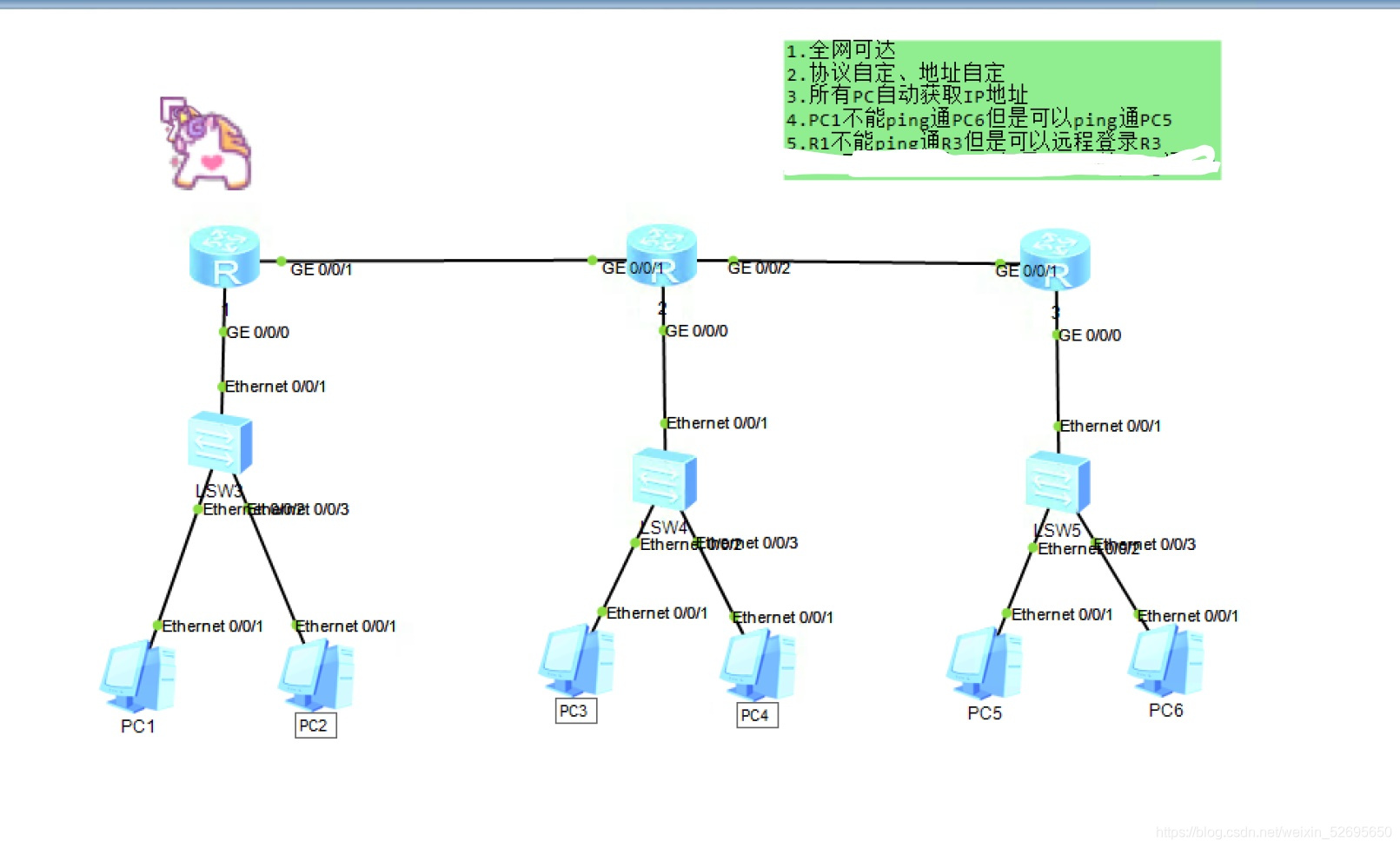

题目
在这里插入图片描述

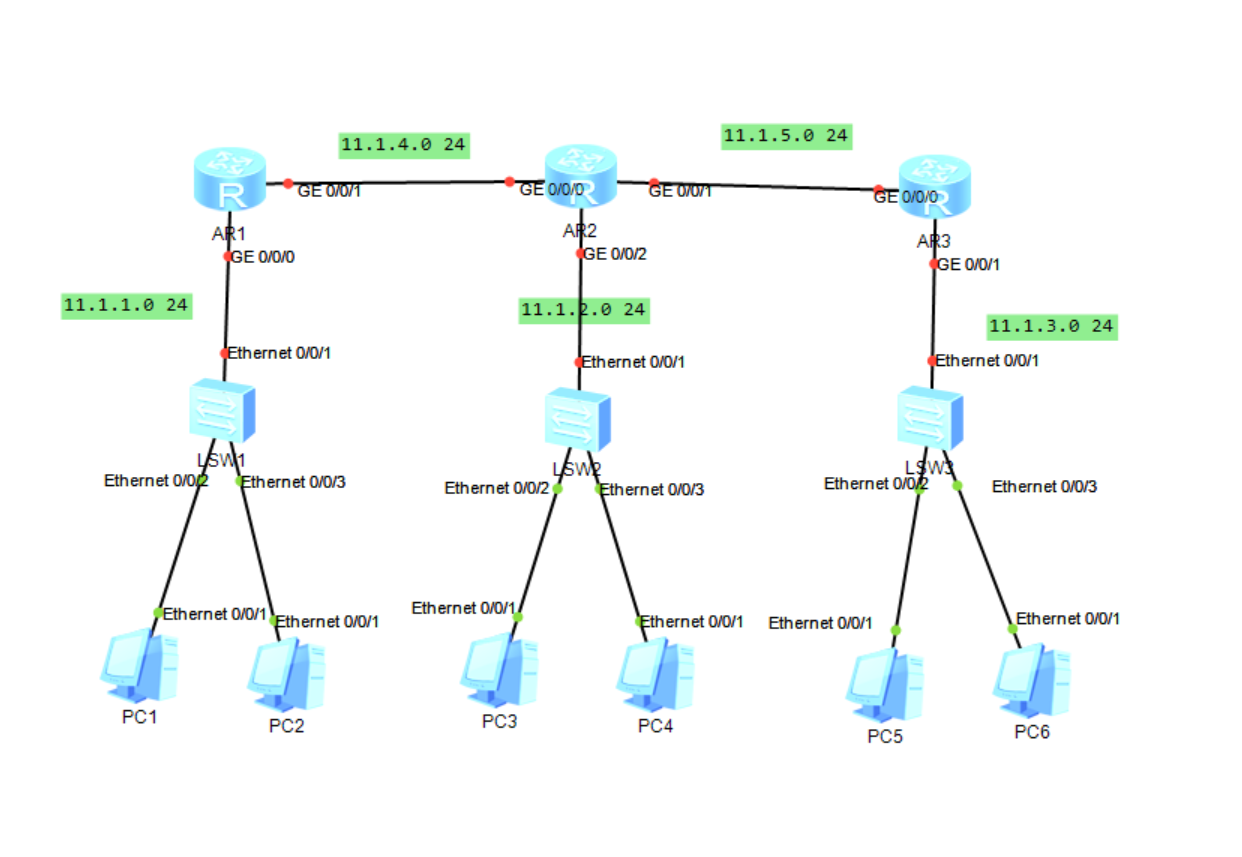

建立拓扑及网段
在这里插入图片描述

配置IP地址
R1：interface GigabitEthernet0/0/0
ip address 11.1.1.1 255.255.255.0
interface GigabitEthernet0/0/1
ip address 11.1.4.1 255.255.255.0
R2：interface GigabitEthernet0/0/0
ip address 11.1.4.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 11.1.5.1 255.255.255.0
traffic-filter outbound acl 3333
interface GigabitEthernet0/0/2
ip address 11.1.2.1 255.255.255.0

R3：interface GigabitEthernet0/0/0
ip address 11.1.5.2 255.255.255.0
interface GigabitEthernet0/0/1
ip ad
