基于51单片机烟雾报警器LCD1602显示

1. 主要功能：
2. 讲解视频：
3. 仿真
4. 程序代码

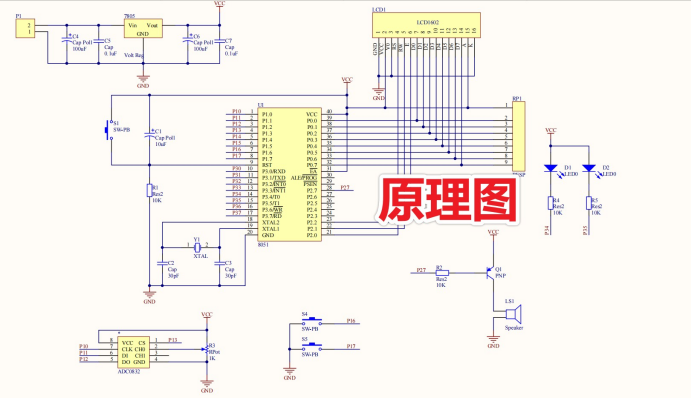

5. 原理图
6. 设计报告

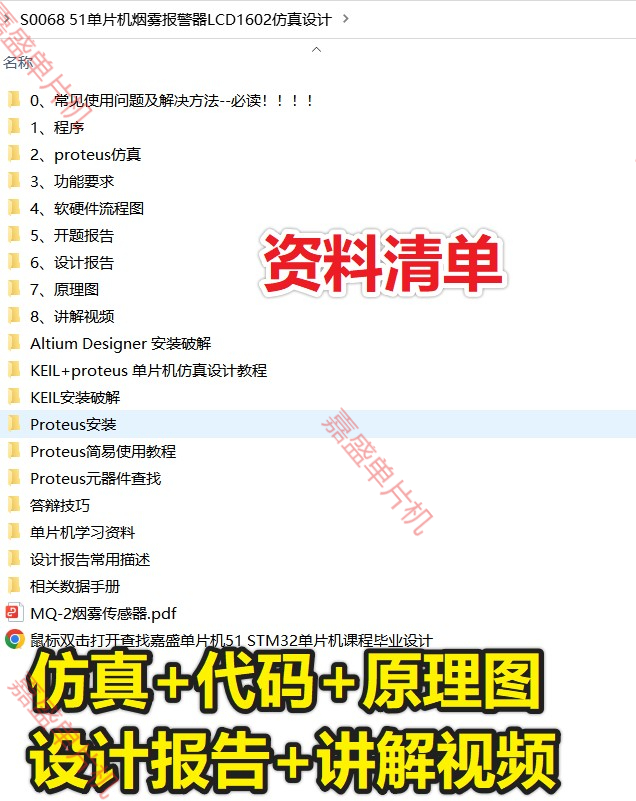

7. 设计资料
- 💬网盘下载：

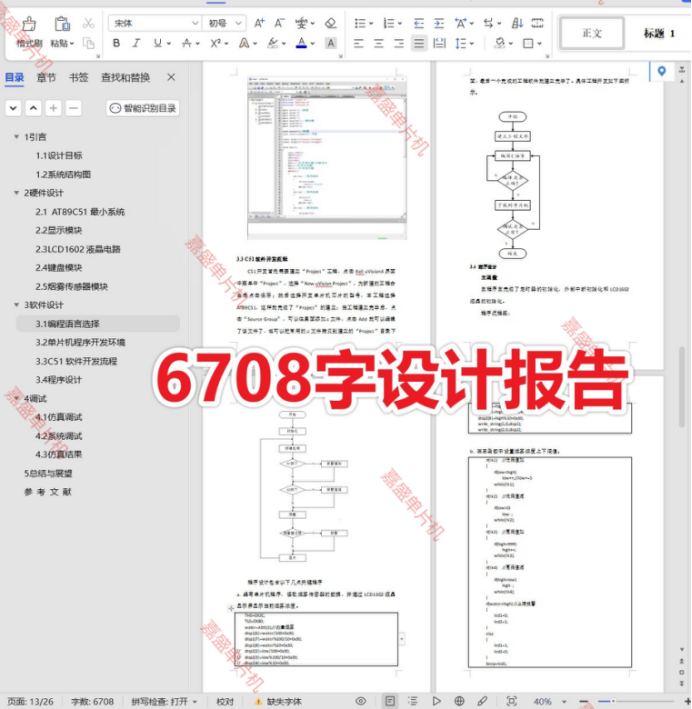

基于51单片机烟雾报警器LCD1602显示( proteus仿真+程序+设计报告+讲解视频）

仿真图proteus7.8及以上

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：S0068

1. 主要功能：

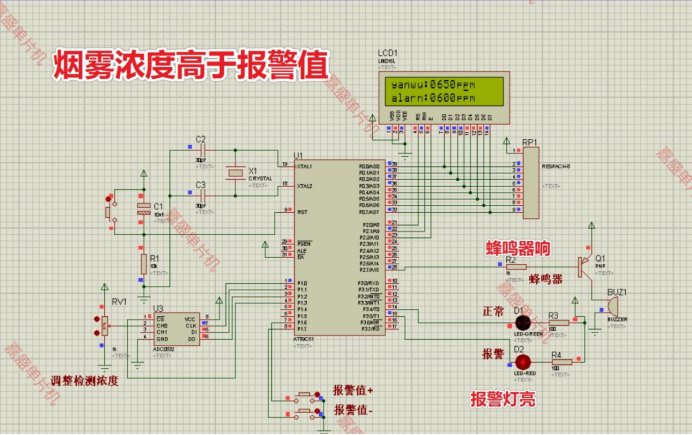

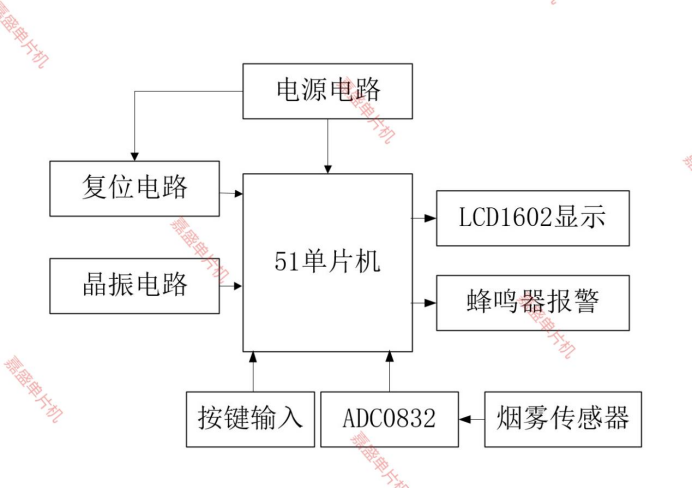

基于51单片机的烟雾报警器proteus仿真设计

1.液晶LCD1602数码管显示烟雾报警值和检测到的烟雾值；

2.可以通过按键调整烟雾报警浓度值；

3.烟雾浓度低于报警值工作指示灯绿灯亮。

烟雾浓度高于阈值蜂鸣器报警，工作指示灯红灯亮；

4.通过ADC0832采集滑动变阻器模拟MQ-2电压变化。

需注意仿真中51单片机芯片是兼容的，AT89C51,AT89C52是51单片机的具体型号，内核是一样的。相同的原理图里，无论stc还是at都一样，引脚功能都是一样的，程序是兼容的，芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。

2. 讲解视频：

讲解视频包含仿真运行讲解和代码讲解

3. 仿真

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。

4. 程序代码

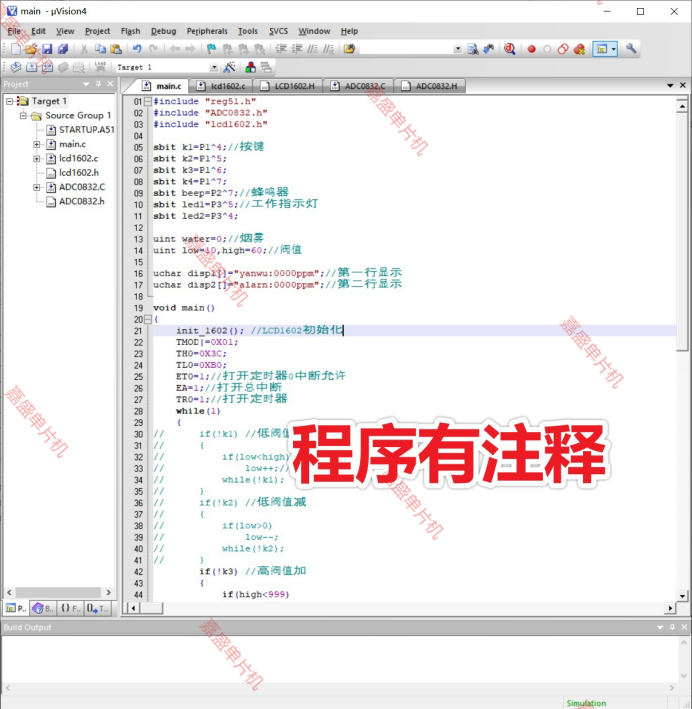

使用keil4或者keil5编译，代码有注释，可以结合报告理解代码含义。

完整代码见文章下载链接
#include "reg51.h"
#include "ADC0832.h"
#include "lcd1602.h"

sbit k1=P1^4;//按键
sbit k2=P1^5;
sbit k3=P1^6;
sbit k4=P1^7;
sbit beep=P2^7;//蜂鸣器
sbit led1=P3^5;//工作指示灯
sbit led2=P3^4;

uint water=0;//烟雾
uint low=10,high=60;//阀值

uchar disp1[]="yanwu:0000ppm";//第一行显示
uchar disp2[]="alarn:0000ppm";//第二行显示

void main()
{
	init_1602(); //LCD1602初始化
	TMOD|=0X01;
	TH0=0X3C;
	TL0=0XB0;
	ET0=1;//打开定时器0中断允许
	EA=1;//打开总中断
	TR0=1;//打开定时器
	while(1)
	{
//		if(!k1)	//低阀值加
//		{
//			if(low<high)
//				low++;//low+=5
//			while(!k1);
//		}
//		if(!k2)	//低阀值减
//		{
//			if(low>0)
//				low--;
//			while(!k2);
//		}
		if(!k3)	//高阀值加
		{
			if(high<999)
				high++;
			while(!k3);
		}
		if(!k4)	//高阀值减
		{
			if(high>low)
				high--;
			while(!k4);
		}
		if(water>high) //上限报警
		{
			led1=0;	 //LED1红灯点亮
			led2=1;	  //LED2绿灯熄灭
		}
		else
		{
			led1=1;	  //LED1红灯熄灭
			led2=0;		//LED2绿灯点亮
		}
		beep=led1;
//		if(water<low)//下限报警
//			led2=0;
//		else
//			led2=1;
//		beep=led1 && led2;
	}
}
void Timer0() interrupt 1
{
	TH0=0X3C;
	TL0=0XB0;
	water=ADC(1);//测量烟雾
	disp1[6]=water/100+0x30; //烟雾百位
	disp1[7]=water%100/10+0x30;	  //烟雾十位
	disp1[8]=water%10+0x30;		  //烟雾个位
//	disp2[2]=low/100+0x30;
//	disp2[3]=low%100/10+0x30;
//	disp2[4]=low%10+0x30;
	disp2[6]=high/100+0x30;
	disp2[7]=high%100/10+0x30;
	disp2[8]=high%10+0x30;
	write_string(1,0,disp1);
	write_string(2,0,disp2);
}
