【阿里云OSS对象存储搭配CDN加速使用】

---

什么是CDN？

内容分发网络CDN（Content Delivery Network）是建立并覆盖在承载网之上，由遍布全球的边缘节点服务器群组成的分布式网络。将源站内容分发至最接近用户的节点，使用户可就近取得所需内容，提高用户访问的响应速度和成功率。解决因分布、 带宽、服务器性能带来的访问延迟问题，适用于站点加速、点播、直播等场景。

---

为什么选择阿里云CDN？

使用CDN可以帮您实现静态资源的加速和分发，提高资源访问速度：

• 丰富的资源节点：为用户提供就近接入的同运营商CDN节点，解决长距离接入和跨运营商访问带来的延迟高和速度慢的问题。
• 资源可弹性扩展：基于全球2800+节点，资源可弹性扩展，实现业务高可用。
• 精准的调度系统：实时获取CDN节点的健康状况，并根据用户所在位置和运营商来分配最佳接入节点，以便取得最佳接入效果。
• 智能的传输链路：通过协议优化、连接优化等措施来降低总体时延、提高传输速度，尤其是提高弱网环境下的传输速度。
• 高效的缓存策略：能够带来更高的缓存命中率，命中就近节点上的远程资源，提供高效地访问速度。
• 降低您的IT成本：可将您的业务算力、带宽、连接数转移到CDN边缘节点，降低您的IT成本。
• 强大的带宽输出能力：全网带宽输出能力达150 Tbps。
• 提供行业通用标准API：提高易用性和适用性。
• CDN流量价格 （0.24元/GB）比 OSS 流量价格（0.42元/GB）便宜

因为是使用到阿里云OSS搭配

---

按流量计费说明

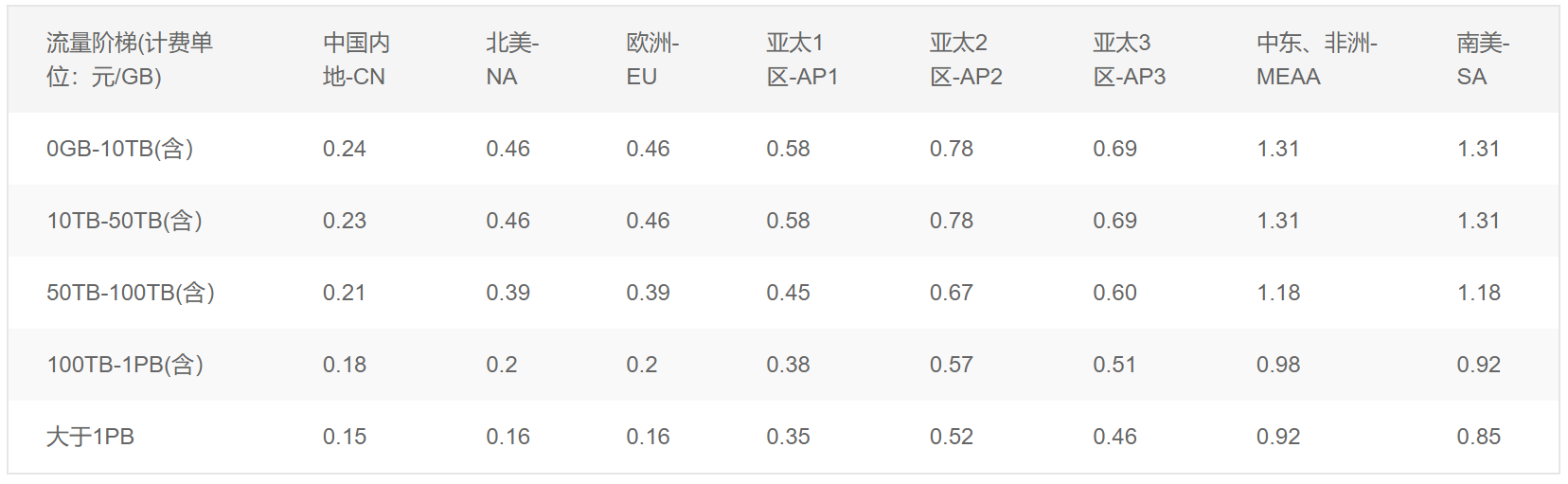

CDN按流量计费费如下：

以下是我这个时间点的价格，实际以官网报价为准，CDN定价详情 (aliyun.com)

基本描述：按各大区流量（从CDN L1节点流出的下行流量，单位GB）阶梯价格计费，当月按账户维度进行阶梯累进（以自然月为一个累计周期）。

OSS外网流出流量标准收费如下：

以下是我这个时间点的价格，实际以官网报价为准，：对象存储OSS资源包定价详情 (aliyun.com)

00:00-08:00 的是0.25元/GB，一共8小时

8:00-24:00的是0.50元/GB，一共16小时

那么平均价格为：( 0.25 x 8 + 0.50 x 16 ) / 24 = 0.41666…，约等于0.42元

普及一下：外网就是对外的域名被访问了，一般通过网络打开OSS上的东西，都是属于外网下载，比如OSS上的图片或网页被网友打开了，需要从OSS上加载出来，并打开，这样就是外网访问。我们大部分用的都是外网流出流量，这里就只计算外网流出流量。

内网是指阿里云内网网络，内网有个内网网址的，只能通过内网打开，这个是内网下载

---

步骤一：准备工作

• 您已经拥有用于加速的域名。

---

步骤二、开通CDN

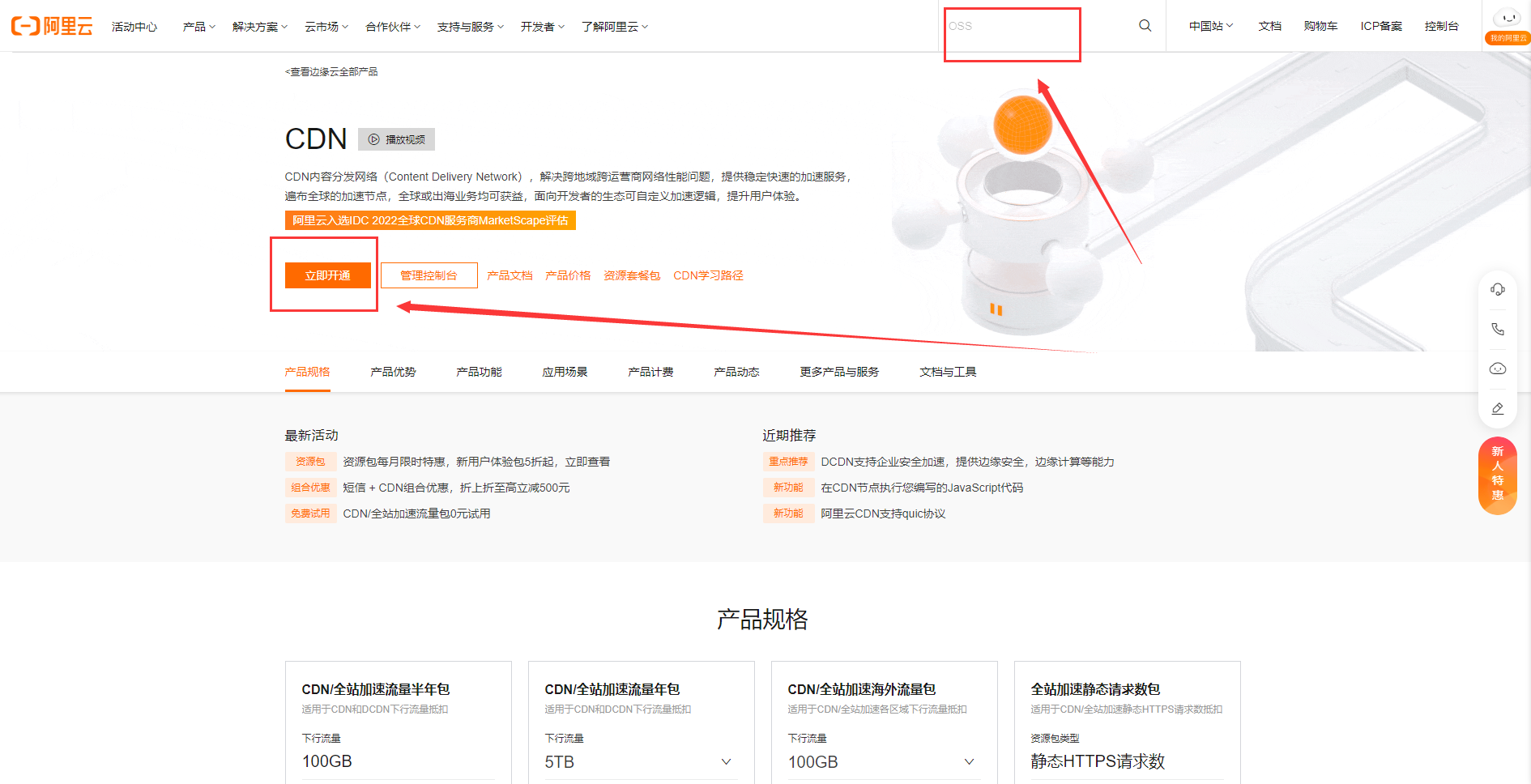

可以通过搜索框输入CDN，找到CDN，如果没有开通的话，可以点击开通，开通了的就跳过。

图1

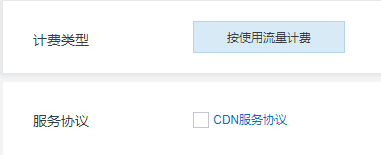

我们可以选择按流量计费

图2

---

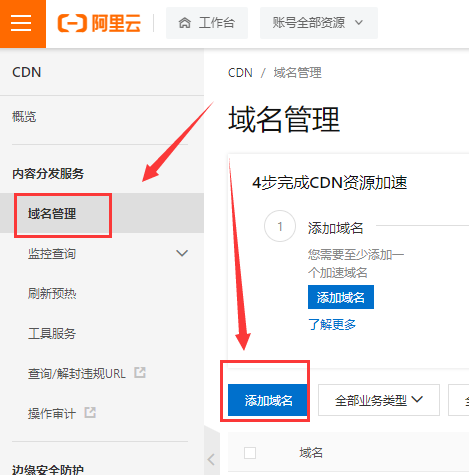

然后会跳转到这个页面如图3所示（也可以手动来到这个页面，过程如图4所示）

图3

图4

---

涉及到的部分名词说明

图3中的加速域名以及源站

①加速域名

就是你要指向CDN的域名，那么一般来说是CNAME到CDN提供的一个域名。

​ 比如说：我存入阿里云OSS中的一张图片链接为：http://images.example.com/images/202212122243449.png，那么我要加速的域名就为images.example.com。

​ 既然加速域名是一个CNAME，那么他也就具备排他性，即不可以在同一个域名中指定CNAME记录又指向A记录，而CDN会根据回源IP或域名来获取网站内容。所以这种情况下是不可能在DNS中同时设定一个加速域名既有CNAME又有A记录。

②源站

源站决定了回源时，请求到哪个IP

③回源

回源就是请求 CDN 时，CDN 节点向源站抓取数据以返回给浏览器的过程。常规的CDN都是回源的。

即：当有用户访问某一个URL的时候，如果被解析到的那个CDN节点没有缓存响应的内容，或者是缓存已经到期，就会回源站去获取。如果没有人访问，那么CDN节点不会主动去源站拿的。

回源有两种方式，

• 用IP。

• 用域名。

  两种都可以指定HTTP Header: Host: http://xxx.com

---

步骤三、CDN添加域名

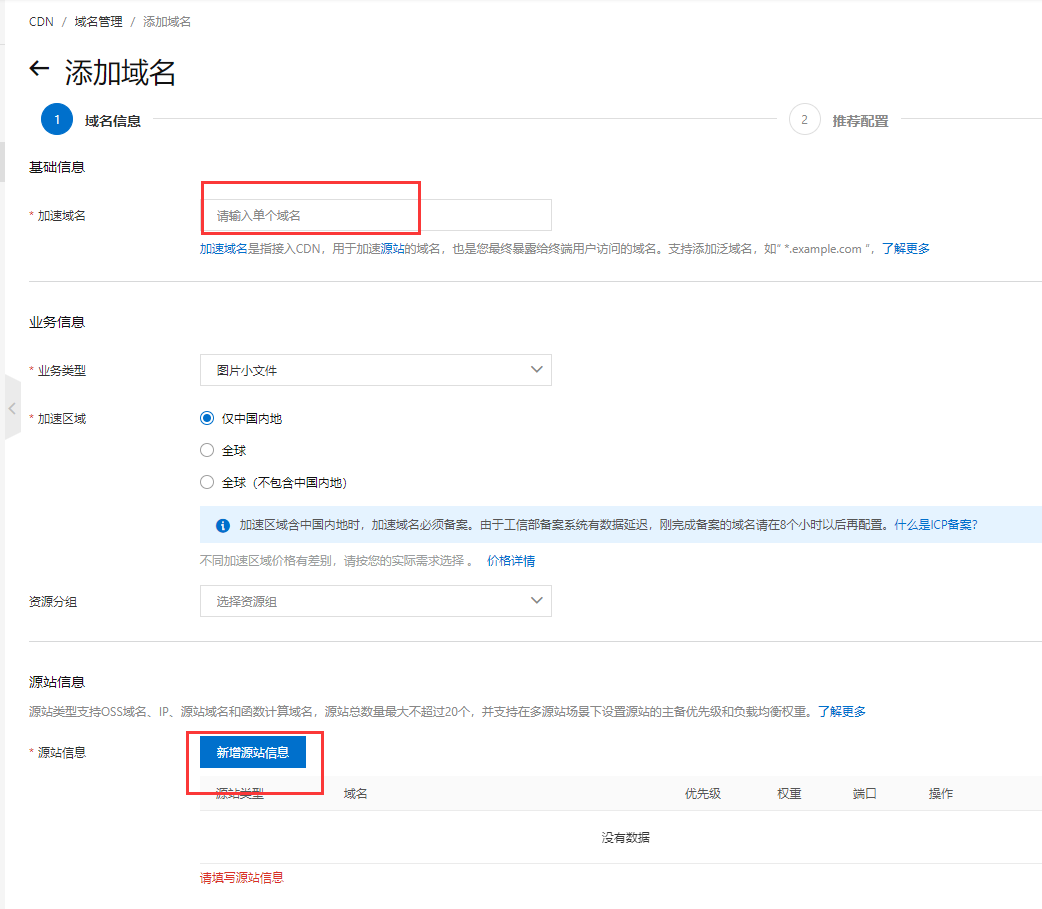

①配置加速域名

比如说：我存入阿里云OSS中的一张图片链接为：http://images.example.com/images/202212122243449.png，那么我要加速的域名就为images.example.com。

②配置源站信息

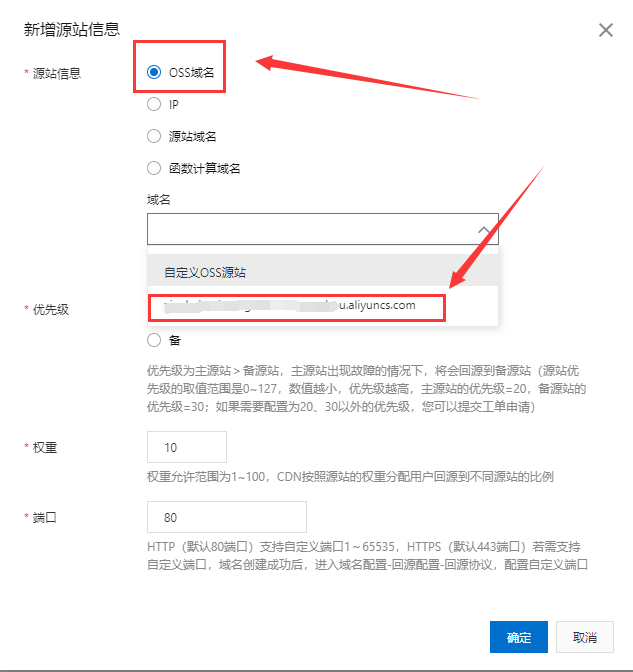

点击新增源站信息后有一个弹窗，如下图所示，源站信息选择OSS域名，并在下方的域名输入框中直接选择同账号下的OSS Bucket，或选择输入阿里云OSS Bucket的外网域名作为源站。其他参数保持默认值即可。本场景示例值为***.oss-cn-hangzhou.aliyuncs.com。

说明

• 不支持OSS内网域名作为源站。
• OSS外网域名可前往OSS控制台查看。
• 参数具体含义和注意事项，请参见配置源站。

1. 完成源站配置后，单击下一步。

2. 等待人工审核。

   说明 如果您的加速域名无需人工审核，将直接进入下一个配置环节，您可根据实际业务需求，完成推荐配置。

域名状态显示为正常运行，表示添加成功。

---

步骤四、验证域名归属权

您首次将一个域名添加到CDN控制台时，需要完成域名归属权验证。验证通过后您再次添加该域名或子域名时，无需再次验证。官网教程：验证域名归属权 (alibabacloud.com)

DNS解析验证（推荐）

本文以加速域名image.example.com为例，为您介绍如何通过DNS解析验证来验证域名归属权。

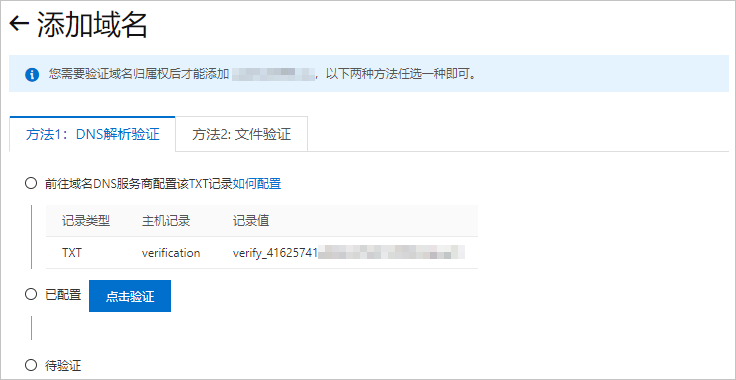

1. 在验证页面，单击方法1：DNS解析验证。

   重要 在验证完成前请不要关闭验证页面，DNS解析验证偶尔会出现验证失败的情况



2. 在您的域名解析服务商，添加TXT记录。

   下文以阿里云的云解析为例介绍如何添加TXT记录，在其他域名解析服务商（例如：腾讯云、新网等）的配置方法类似。

   1. 登录云解析DNS控制台。

   2. 在域名解析页面，找到加速域名的根域名example.com，并单击右侧的解析设置。

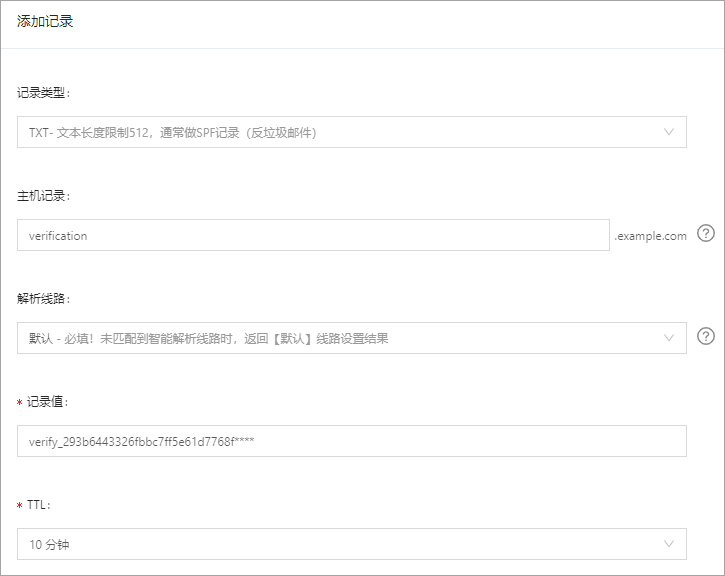

   3. 单击添加记录，填写步骤1中的记录类型、主机记录和记录值。



      参数	说明	填写样例
      记录类型	选择TXT。	TXT
      主机记录	主机记录指域名的前缀。	verification
      解析线路	设置解析记录值的生效线路。	保持默认
      记录值	输入步骤1中系统生成的记录值。	verify_293b6443326fbbc7ff5e61d7768f****
      TTL	TTL为缓存时间，数值越小，修改记录后各地生效时间越快，默认为10分钟。	保持默认

   4. 单击确认，完成添加。

3. 等待TXT解析生效，返回CDN控制台，单击点击验证，完成验证。

   如果系统提示“验证失败”，请检查TXT记录是否正确填写，并等待DNS记录生效后重新验证。

---

步骤五：配置CNAME

您需要在域名解析服务商处将加速域名的DNS解析记录指向CNAME域名，访问请求才能转发到CDN节点上，实现CDN加速。

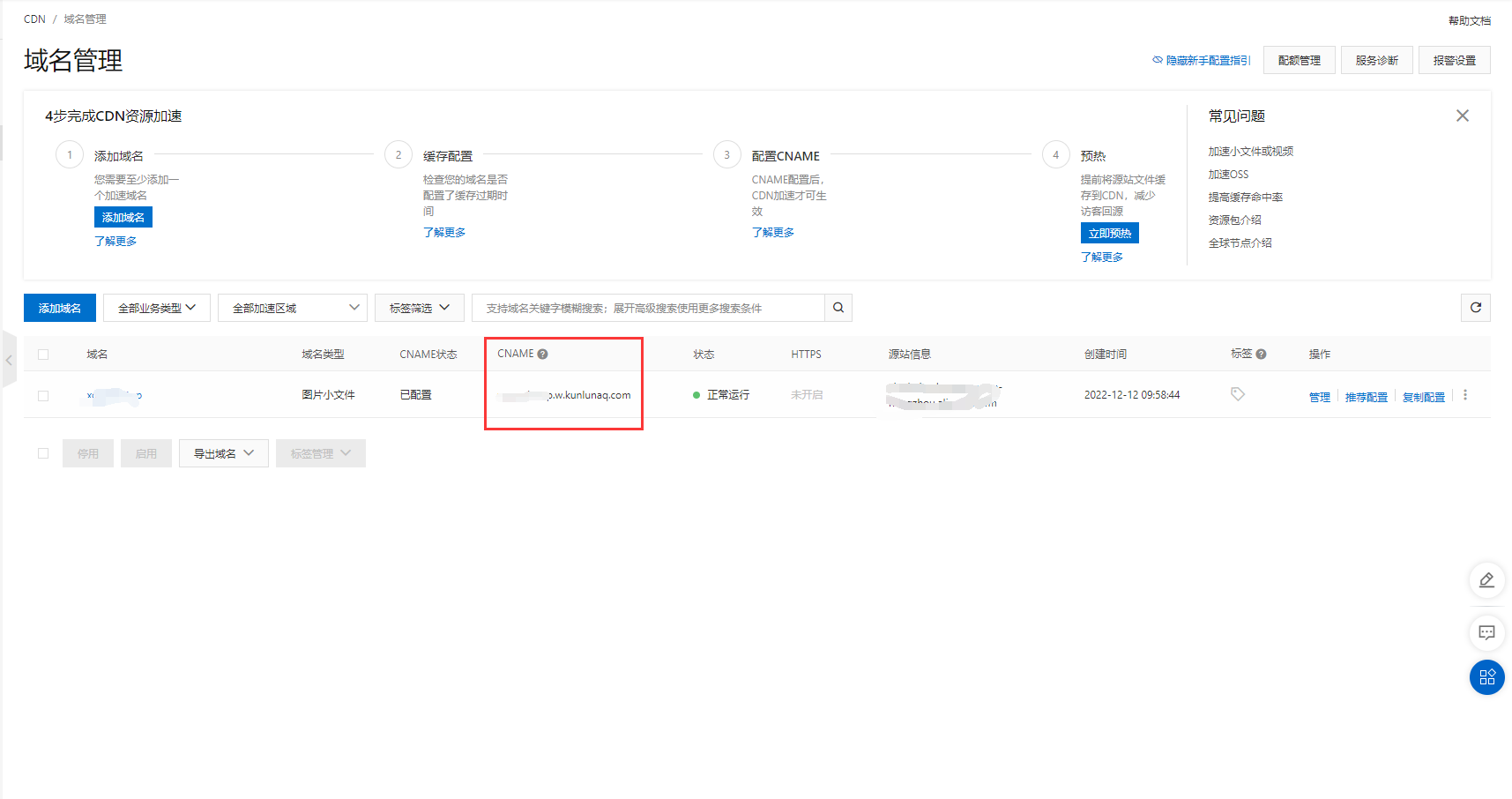

①在CDN控制台的域名管理页面，复制加速域名对应的CNAME记录值。

你们的显示应该都是未配置，因为我配置好了，所以显示已配置。

②在阿里云云解析DNS控制台上，配置CNAME。

1. 使用加速域名所在的阿里云账号，前往云解析DNS控制台的域名解析。
2. 在域名解析页，找到加速域名的根域名（example.com），在域名右侧单击解析设置。
3. 单击添加记录，添加CNAME记录。
   • 记录类型：CNAME
   • 主机记录：image
   • 记录值：输入之前在域名列表页面上查到的CNAME值image.example.com.w.kunlunsl.com
   • 其他参数保持默认值即可。

③验证CNAME配置是否生效。

• 方法一：一键验证
  1. 前往阿里云CDN控制台的域名管理列表。
  2. 选择目标域名，将鼠标指向加速域名的CNAME状态处，弹出CNAME配置向导弹框。
  3. 单击打开配置向导后，再单击点击查询，一键验证。

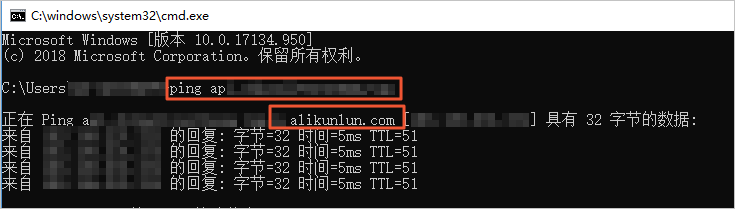

• 方法二：通过ping命令验证
  1. 打开Windows操作系统中的cmd程序。
  2. 在命令行中ping加速域名，如果返回的解析结果和CDN控制台上该加速域名的CNAME值一致，则表示CDN加速已经生效。

方法三：

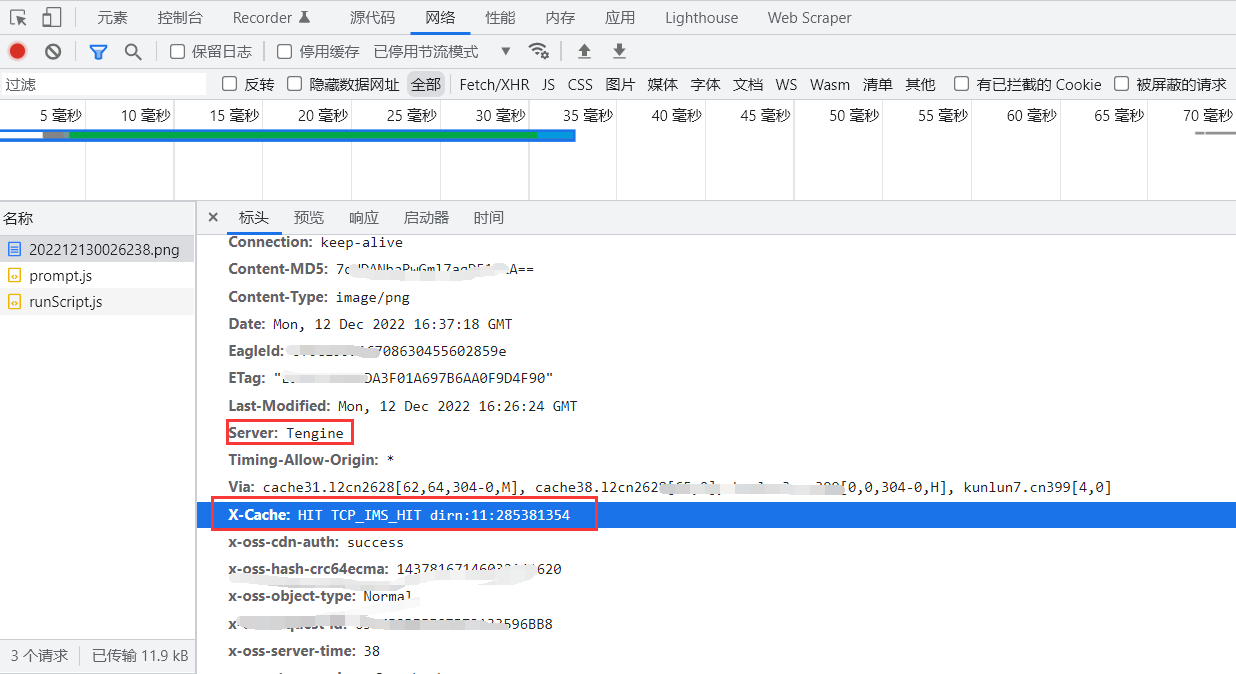

此时可以访问存储在阿里云OSS的图片资源，将链接复制到浏览器进行访问，然后F12，点击网络，重新刷新，就可以通过Http头看到CDN， 走Tengine， 返回的响应很友好，甚至告诉你是从内存命中的。

根据阿里云官网解释：
若：X-Cache:HIT TCP_MEM_HIT 表示命中缓存
若：X-Cache:MISS TCP_MISS 则表示未命中缓存

---

注意：配置好了之后需要 等待5~10分钟后才生效，我刚开始就是不知道，一直弄，搞不出（OSS资源图片访问不了），不搞了，过了10分钟之后，重新访问OSS图片资源才发现生效了。
