本文探讨了高速电路的概念，强调了在数字逻辑电路中超过50MHz的频率和快速电压变化的重要性。区分了高速与高频的区别，指出信号完整性分析关注的是上升时间和微分dV/dt而非周期，介绍了波形的重要参数如周期、正负脉冲宽度和上升/下降时间。
1.高速电路
数字逻辑电路的频率达到或超过50MHz，而且工作在这个频率之上的电路占整个系统的1/3以上，就可以称其为高速电路。
2.高速信号
上升时间小于6倍的信号时延（上升时间<6X信号延迟的时间）
Tr:time rise上升时间 Tf: time fall下降时间
3.高速≠高频
高频是指频率高，周期短，而高速则是指电压变化快，上升时间短。上升时间的大小对于信号完整性影响很大，是引起信号完整性问题的根源。因此，信号完整性分析主要围绕电压变化快慢的微分dV/dt来进行，而不是周期。这也是高速和高频的本质区别。

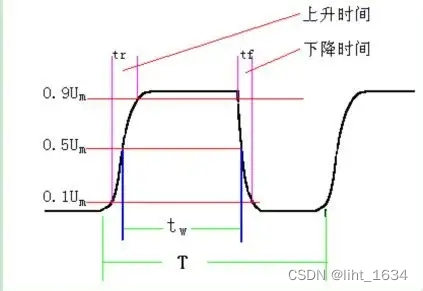

4.波形重要参数
.
T:周期，描述波形信号中一个完整周期的持续时间
tw:正脉冲宽度，脉冲波形电压上升到幅度的50%起到脉冲波形波形电压下降到幅度的50%之间的时间
tr:上升时间，波形电压从波形幅度的10%上升到90%所用的时间
tf:下降时间，波形电压从波形幅度的90%下降到10%所用的时间
