本文档详细介绍了中型无盘网吧的网络设计方案，包括需求分析、网络规划方案设计等内容。通过对网络设备的选择与配置，实现了网络稳定、高效的目标。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

小唠嗑：这是大一时老师要求的自己制作一个项目报告，底部有完整的资源 要下载 这里是作为回忆储存

项目工程管理

综合项目报告

中型无盘网吧

姓 名 我不是生花

指导教师 刘老师

目录

一、需求分析

1.1 项目背景

1.2 网吧建设可行性分析

1.3操作系统

1.4设备配置

二、网络规划方案设计

2.1 网络设计原理

2.2 网络通信联网协议

2.3 网络拓扑图

2.4 IP地址分配

2.5 服务器

三、网络设计方案及分析

3.1 案例描述

3.2 实现过程

3.3 验证过程

四、项目总结

一、需求分析

1.1 项目背景

  随着信息时代的来临, Internet和网络游戏的发展,大大小小的网吧已遍及全国，无论是大中城市还是小城市甚至很小的县城。同时，随着网吧的增多，行业之间的竞争也越来越激烈，为了在激烈的竞争中立足，网吧的服务质量、节目内容、运行速度、网络稳定性、初期投入、运营维护成本管理维护等各种因素在网吧经营中显得极其重要。网吧业主不断提高网吧的装修及运营环境、所用计算机的配置级别也越来越高、不断增加各种流行的游戏软件及最新电影、音乐等，为网民提供舒适轻松的环境。在竞争日趋激烈的市场环境中网吧的经营管理也越来越趋于科学化、合理化、人性化，对于网吧运营业主来说经营管理的难度也在不断加大。无盘网吧的出现极大地解决了困扰网吧业主的很多问题。

1.2 网吧建设可行性分析

1、网吧规模的大小

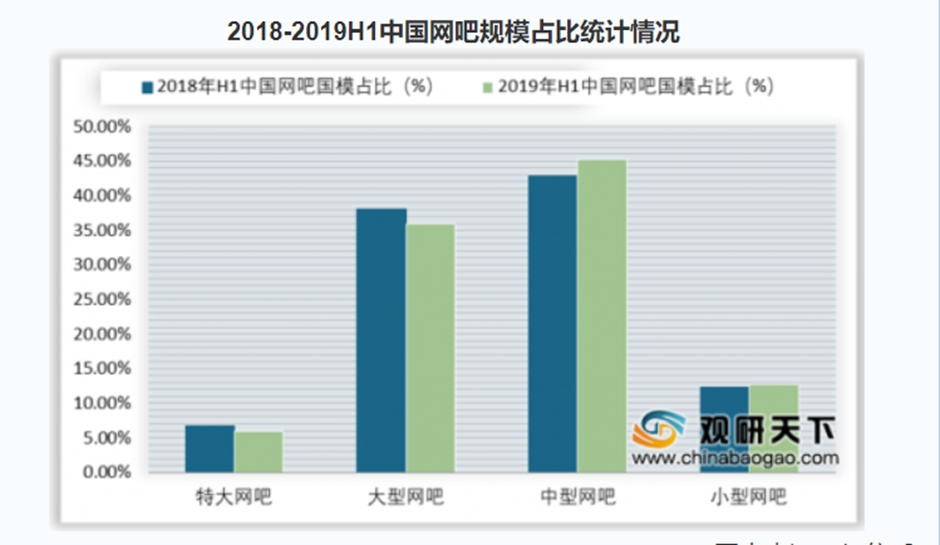

  从网吧规模占比情况来看，2019年上半年，中国网吧规模中，中型网吧的占比达到45.20%，呈增长趋势。

2、营业地点

  该网吧是为某校园建设的，上网人群大多是学生，还有(无条件在单位或家中上网的）职工和社会青年、网络游戏爱好者等。

3、网吧的装修

  网吧的装修应以轻松简洁调为主，给人愉悦的享受，在学习工作的一天里获得放松。

1.3操作系统

网吧首先要给上网的人提供简单而方便的操作方式和友好的界面，系统选择Windows98/2000/xP/10。本方案中,网吧选用XP系统。

1.4设备配置

设备名称

设备型号

设备描述

设备数量

电脑

整机

显示器：华硕27寸2k144hz四小金刚

CPU：10400f 主板技嘉b460

内存条：十铨3000rhz

显卡：2060s/2070s/2080s

41

交换机

S5700

24个210/100/1000BASE-TL以太网接口

1个Console接口

1个管理接口

1个USB接口

20

还原卡

还原设备

40

服务器

一个以太网接口,包含DNS服务器,FTP服务器，HIP服务器。

5

路由器

Router

1个CON/AUX接口,固定8FE接口，1个WAN侧uplink接 口， 1个USB接口

15

二、网络规划方案设计

2.1 网络设计原理

1、实用性和经济性

由于网吧一次性资金投入大，设备折旧快，目前外部经营环境差。另一方面，网吧应用环境比较由于网吧一次性资金投入大，设备折旧快，目前外部经营环境差。另一方面，网吧应用环境比较在网络的建设过程中，系统建设应始终贯彻面向应用,注重实效的方针,坚持实用、经济的原则。

2、先进性和成熟性

当前计算机网络技术发展很快，设备更新淘汰也很快。这就要求网络建设在系统设计时既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。只有采用当前符合国际标准的成熟先进的技术和设备，才能确保网络络能够适应将来网络技术发展的需要，保证在未来几年内占主导地位。

3、可靠性和稳定性

在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。

4、安全性和保密性

在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的网络通信环境,采取不同的措施,包括系统安全机制、数据存取的权限控制等。

5、可扩展性和易维护性

为了适应系统变化的要求，必须充分考虑以最简便的方法、最低的投资，实现系统的扩展和维护。把当前先进性、未来可扩展性和经济可行性结合起来,保护以往投资,实现较高的总体性能价格比。

2.2 网络通信联网协议

TCP/IP ：

每种网络协议都有自己的优点，但是只有TCP/IP允许与Internet完全的连接。

Telnet：

远程登录访问协议，使其他跨省区域的子公司通过远程访问总部的内外，在远程访问时，会设置相应的ACL认证和相对的权限设置。

路由协议：OSPF。

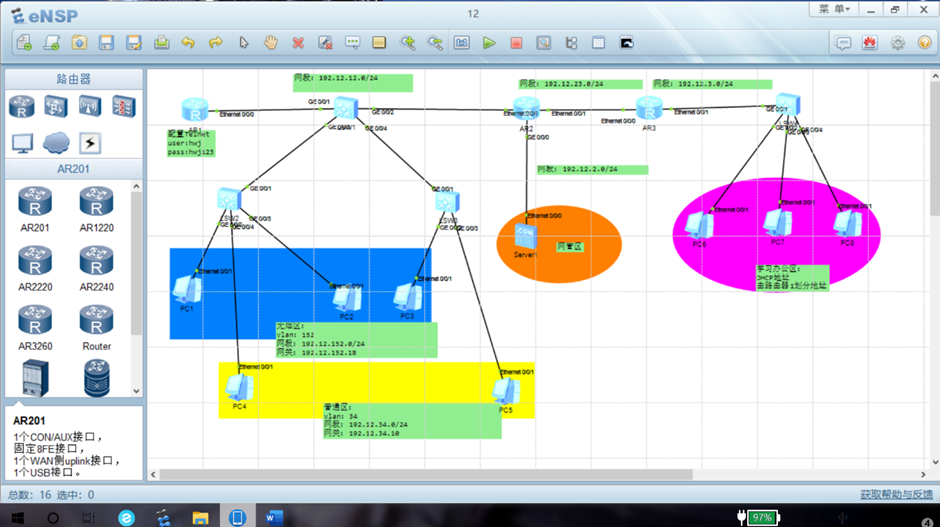

2.3 网络拓扑图

2.4 IP地址分配

表1-1 IP地址规划表

设备

端口

IP地址/网段

子网掩码

默认网关

R1

E0/0/0

192.12.12.0

255.255.255.0

R2

E0/0/1

192.12.3.3

255.255.255.0

E0/0/0

192.12.23.0

255.255.255.0

G0/0/0

192.12.2.0

255.255.255.0

R3

E0/0/0

192.12.23.0

255.255.255.0

F0/1

192.12.0

255.255.255.0

PC1.PC2.PC3

192.12.152.0

255.255.255.0

192.12.152.18

PC4.PC5

192.12.34.0

255.255.255.0

192.12.34.10

PC6.PC7.PC8

DHCP

DHCP

DHCP

SERVER1

192.12.12.0

255.255.255.0

192.12.12.10

2.5 服务器

1、网吧游戏服务器

存放游戏，游戏更新，用于本地更新游戏，有效的节省网络带宽和用户时间网吧电影服务器

存放大量电影，电视剧，动漫，供用户使用，有效的节省网络带宽，使用户享受高清电影。计费服务器

2、网吧收银机

3、计费服务器

三、网络设计方案及分析

3.1 案例描述

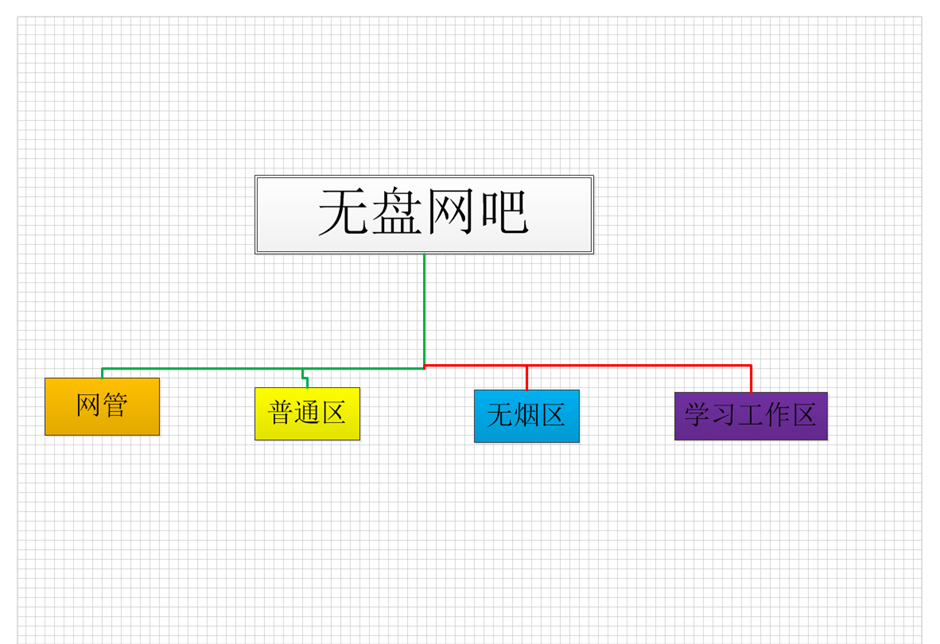

网吧组织结构

3.2 实现过程

1、对LSW1进行基础配置，按照规划表中的IP进行配置。在LSW1创建VLAN，trunk口和access口，为vlan配置网关，配置OSPF。

<Huawei>undo terminal monitor
Info: Current terminal monitor is off.
<Huawei>language-mode Chinese
Change language mode, confirm? [Y/N] y
<Huawei>system-view
[Huawei]sysname shenghua1
[shenghua1]vlan batch 152 34
[shenghua1]int g0/0/3
[shenghua1-GigabitEthernet0/0/3]po l t
[shenghua1-GigabitEthernet0/0/3]port trunk allow-pass vlan 152 34
[shenghua1-GigabitEthernet0/0/3]int g0/0/4
[shenghua1-GigabitEthernet0/0/4]po l t
[shenghua1-GigabitEthernet0/0/4]po t all vl all
[shenghua1-GigabitEthernet0/0/4]quit
[shenghua1]int vlan 152
[shenghua1-Vlanif152]ip add 192.168.152.10 24
[shenghua1-Vlanif152]int vlan 34
[shenghua1-Vlanif34]int vlan 152
[shenghua1-Vlanif152]ip add 192.12.152.10 24
[shenghua1-Vlanif152]int vlan 34
[shenghua1-Vlanif34]ip add 192.12.34.10 24
[shenghua1-Vlanif34]quit
[shenghua1]int g0/0/1
[shenghua1-GigabitEthernet0/0/1]po l a
[shenghua1-GigabitEthernet0/0/1]po d vl 1
[shenghua1-GigabitEthernet0/0/1]int g0/0/2
[shenghua1-GigabitEthernet0/0/2]po l a
[shenghua1-GigabitEthernet0/0/2]po d vl 1
[shenghua1-GigabitEthernet0/0/2]quit
[shenghua1]int vlan 1
[shenghua1-Vlanif1]ip add 192.12.12.10 24
[shenghua1-Vlanif1]quit
[shenghua1]ospf 1
[shenghua1-ospf-1]area 0
[shenghua1-ospf-1-area-0.0.0.0]net 192.12.152.0 0.0.0.255
[shenghua1-ospf-1-area-0.0.0.0]net 192.12.34.0 0.0.0.255
[shenghua1-ospf-1-area-0.0.0.0]net 192.12.12.0 0.0.0.255

 2、对LSW2进行基础配置

<Huawei>undo terminal monitor
<Huawei>language-mode Chinese
Change language mode, confirm? [Y/N] y
<Huawei>system-view
[Huawei]sysname sh2
[sh2]vlan batch 152 34
[sh2]int g0/0/2
[sh2-GigabitEthernet0/0/2]po l a
[sh2-GigabitEthernet0/0/2]po d v 152
[sh2-GigabitEthernet0/0/2]int g0/0/3
[sh2-GigabitEthernet0/0/3]po l a
[sh2-GigabitEthernet0/0/3]po d v 152
[sh2-GigabitEthernet0/0/3]int g0/0/4
[sh2-GigabitEthernet0/0/4]po l a
[sh2-GigabitEthernet0/0/4]po d v 34
[sh2-GigabitEthernet0/0/4]int g0/0/1
[sh2-GigabitEthernet0/0/1]po l t
[sh2-GigabitEthernet0/0/1]po tr all vlan all

3、对LSW3进行基础配置

<Huawei>undo terminal monitor
Info: Current terminal monitor is off.
<Huawei>language-mode Chinese
Change language mode, confirm? [Y/N] y
<Huawei>system-view
[Huawei]sysname sh3
[sh3]vlan batch 152 34
[sh3]int g0/0/2
[sh3-GigabitEthernet0/0/2]po l a
[sh3-GigabitEthernet0/0/2]po d vl 152
[sh3-GigabitEthernet0/0/2]int g0/0/3
[sh3-GigabitEthernet0/0/3]po l a
[sh3-GigabitEthernet0/0/3]po d vl 34
[sh3-GigabitEthernet0/0/3]int g0/0/1
[sh3-GigabitEthernet0/0/1]po l t
[sh3-GigabitEthernet0/0/1]po tr all vl all·
[sh3-GigabitEthernet0/0/1]

 4、对R1进行基础配置，按照规划表中的IP进行配置。然后配置OSPF、DHCP，并在R1上配置Telnet。

<Huawei>undo terminal monitor
<Huawei>system-view
[Huawei]sysname shr1
[shr1]int e0/0/0
[shr1-Ethernet0/0/0]ip add 192.12.12.1 24
[shr1-Ethernet0/0/0]q
[shr1]ospf
[shr1-ospf-1]area 0
[shr1-ospf-1-area-0.0.0.0]net 192.12.12.0 0.0.0.255
[shr1-ospf-1-area-0.0.0.0]q
[shr1-ospf-1]q
[shr1]dhcp enable
[shr1]ip pool sh
[shr1-ip-pool-sh]net 192.12.3.0 mask 255.255.255.0
[shr1-ip-pool-sh]gateway 192.12.3.3
[shr1-ip-pool-sh]dns-list 192.12.2.1
[shr1-ip-pool-sh]int e0/0/0
[shr1-Ethernet0/0/0]dhcp select global
[shr1-Ethernet0/0/0]q
[shr1]telnet server enable
Info: The Telnet server has been enabled.
[shr1]aaa
[shr1-aaa]local-user sh password cipher sh123
Info: Add a new user.
[shr1-aaa]user-interface vty 0 4
[shr1-ui-vty0-4]authentication-mode aaa

 5、对R2进行基础配置，按照规划表中的IP进行配置。配置OSPF协议，并重发布默认路由到OSPF协议。

<Huawei>undo terminal monitor
<Huawei>system-view
[Huawei]sysname shr2
[shr2]int e0/0/0
[shr2-Ethernet0/0/0]ip add 192.12.12.2 24
[shr2-Ethernet0/0/0]int e0/0/1
[shr2-Ethernet0/0/1]ip add 192.12.23.2 24
[shr2-Ethernet0/0/1]int g0/0/0
[shr2-GigabitEthernet0/0/0]ip add 192.12.2.10 24
[shr2-GigabitEthernet0/0/0]q
[shr2]ospf 1
[shr2-ospf-1]area 0
[shr2-ospf-1-area-0.0.0.0]net 192.12.12.0 0.0.0.255
[shr2-ospf-1-area-0.0.0.0]net 192.12.23.0 0.0.0.255
[shr2-ospf-1-area-0.0.0.0]net 192.12.2.0 0.0.0.255

6、对R3进行基础配置，配置OSPF，开启DHCP.

3.3 验证过程

<Huawei>undo terminal monitor
<Huawei>system-view
[Huawei]sysname shr3
[shr3]int  e0/0/0
[shr3-Ethernet0/0/0]ip add 192.12.23.2 24
[shr3-Ethernet0/0/0]int e0/0/1
[shr3-Ethernet0/0/1]ip add 192.12.3.3 24
[shr3-Ethernet0/0/1]q
[shr3]ospf 1
[shr3-ospf-1]area 0
[shr3-ospf-1-area-0.0.0.0]net 192.12.23.0 0.0.0.255
[shr3-ospf-1-area-0.0.0.0]net 192.12.23.0 0.0.0.255
[shr3-ospf-1-area-0.0.0.0]net 192.12.3.0 0.0.0.255
[shr3-ospf-1-area-0.0.0.0]q
[shr3-ospf-1]q
[shr3]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[shr3]int e0/0/1
[shr3-Ethernet0/0/1]dhcp select relay
[shr3-Ethernet0/0/1]dhcp relay server-ip 192.12.12.1

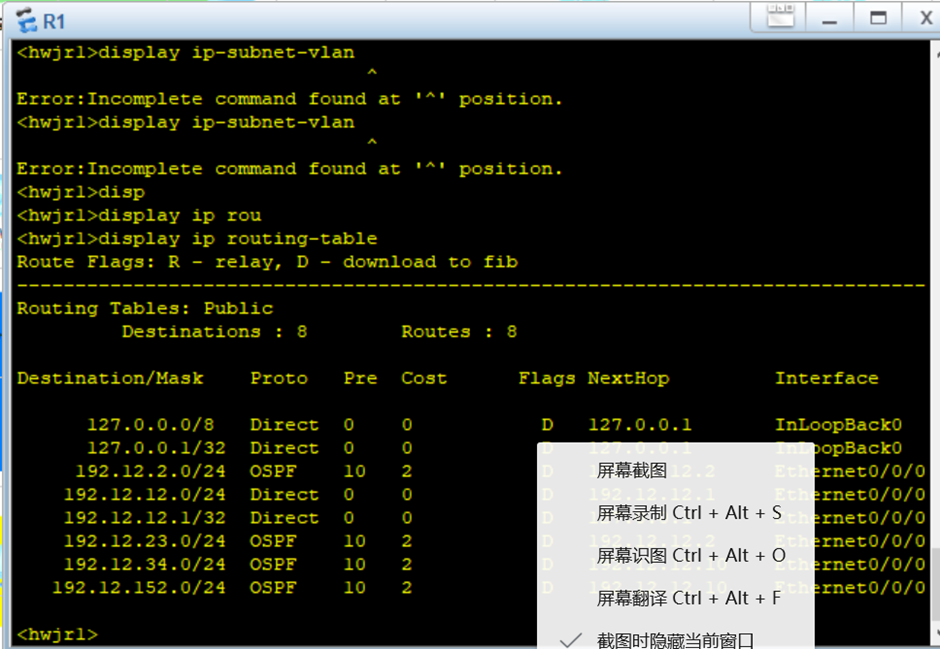

1、服务器与8台PC能相互ping通

2、网管所使用的电脑能远程登入路由器 用户姓名为hwj 密码为hwj123

3、路由器间能通过ospf协议学习到所有IP地址

四、项目总结

随着信息时代的来临, Internet和网络游戏的发展。无盘网吧的普及带动了新型的发展，通过集成化管理，远程登录配置，减少人工需求，通过配置还原卡和OSPF协议，保证了网吧网络的高速高效，提升了网络的时效性和经济性，增加了网吧的稳定性，保证了网吧的可扩展性。

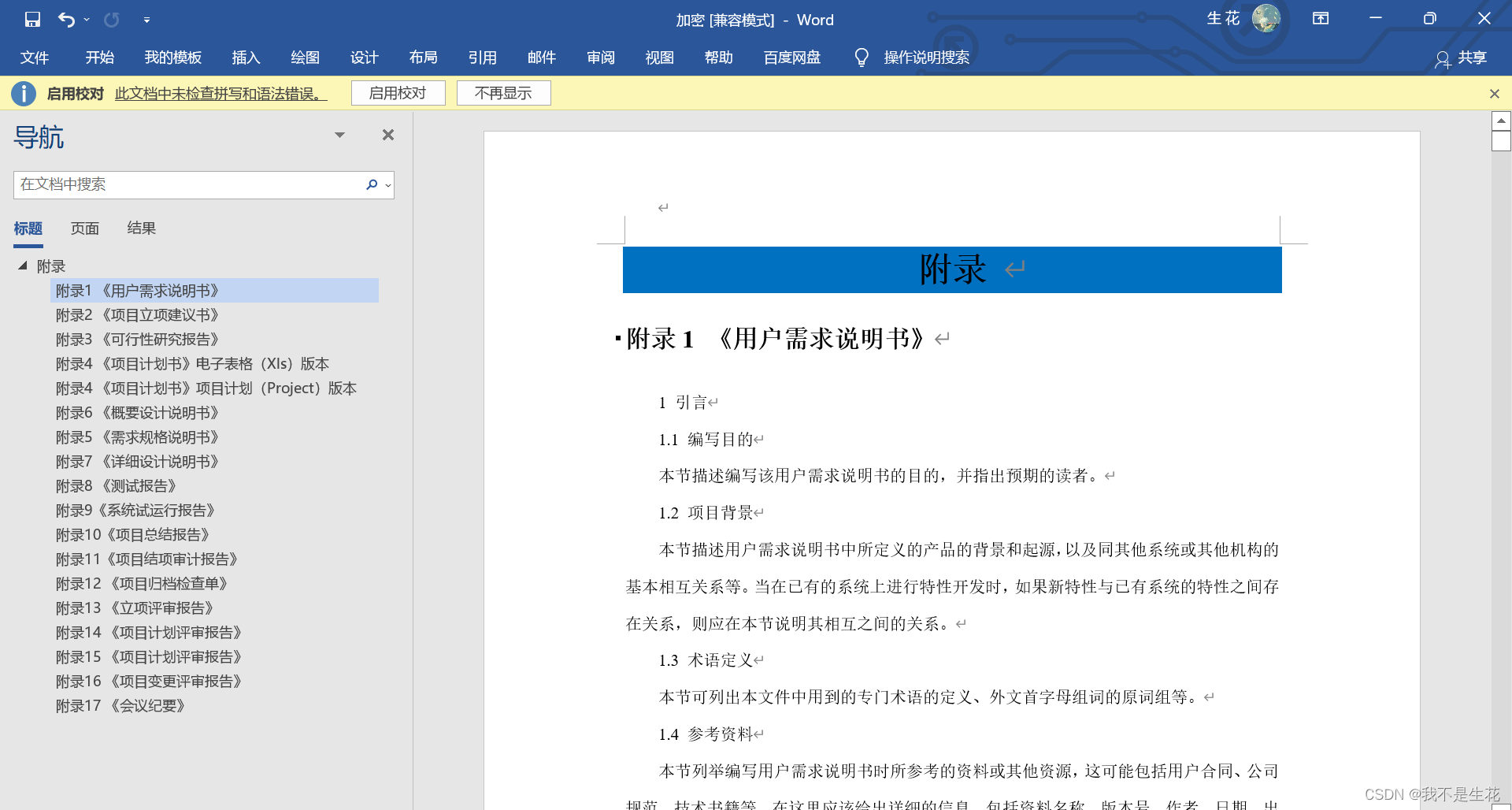

参考资料：项目的一些列管理，请移步资源描述-行业报告文档类资源-CSDN文库
