功率放大器的分类
笔记
一、传统功率放大器分类
传统功率放大器按照其导通角可以划分为A类、B类、AB类、C类
1、A类功率放大器(甲类)
A类功放是一种完全线性放大形式的放大器,其导通角为360°,即晶体管正负通道有无信号都处于常开状态;
A类功放效率低(约15%~30%),发热大,但线性度好,失真相对较小。
2、B类功率放大器(乙类)
B类功放工作时,晶体管的正负通道通常处于关闭状态,有信号流入时,才开始工作;
当有正相信号输入,B类正相通道工作,负相通道关闭,反之亦然;两通道不会同时工作;
其导通角为180°;
B类功放效率高(约80%),但失真大于A类。
3、AB类功率放大器(甲乙类)
它是兼容A类B类优势的一种设计;
当没有信号或信号非常小的时候,晶体管的正负通道常开,但没有A类损耗严重;当正相信号输入,负相通道在
正相信号变强之前也保持开通,信号变强,负相通道关闭;反之亦然;
其导通角为180°~360°;
既克服了A类功放效率低的问题,也克服了B类失真严重的问题;缺点在于会发生交越失真。
4、C类功率放大器(丙类)
C类功放工作在失真状态!疯了!
用于射频放大,通过调节频率来载波,所以即使失真,不影响其频率;
其导通角为小于180°
特点效率高但失真严重。
二、开关类功率放大器
导通角类功放不能提供100%的效率,原因在于其漏极电压与电流始终存在重叠,造成晶体管中直流功率
的消耗;
开关类功放可以提高功放效率,避免漏极电压与电流重叠;
开关类功放等效为一个通过自身特定的负载网络控制漏极电压和电流波形的开关,使其不发生重叠,理论上可达到
100%的效率。
此类功放输入输出不具有一定的线性关系(非线性功放);
1、D类功放在微波频段应用少,主要在音频频段使用;
2、E类功率放大器
对于理想的E类功放,在开关开启和闭合之间转换时,需满足:零电压开关条件(ZVS)和零电压导数开关条
件(ZVDS);
ZVS可以防止开关器件的瞬态电压和电流同时为非零的情况,ZVDS可以在电压达到零后强制电流流动。通过满足
这两个条件,晶体管的漏极瞬态电压和电流波形在时域内不会重叠,直流损耗为零,实现100%漏极效率。
E类功放在高频时晶体管开关特性无法保证,增益不高,非线性强。
F类和逆F类功率放大器
F类并不是开关类放大器,它是通过设计合理的负载网络,控制谐波获得高效率;
F类的漏极阻抗对偶次谐波短路,对奇次谐波开路;

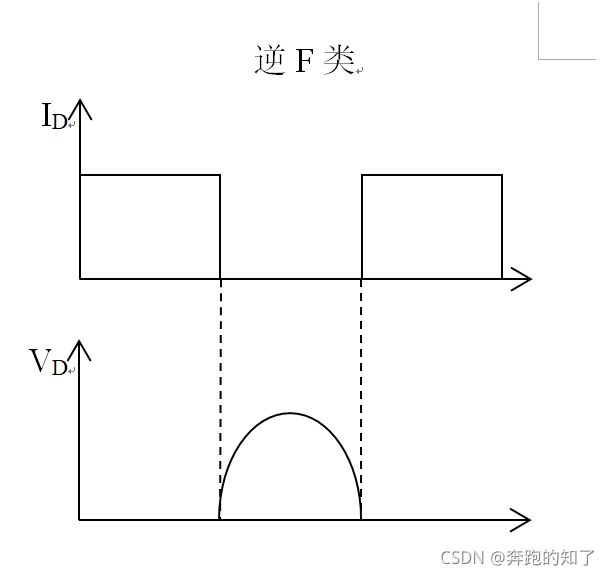

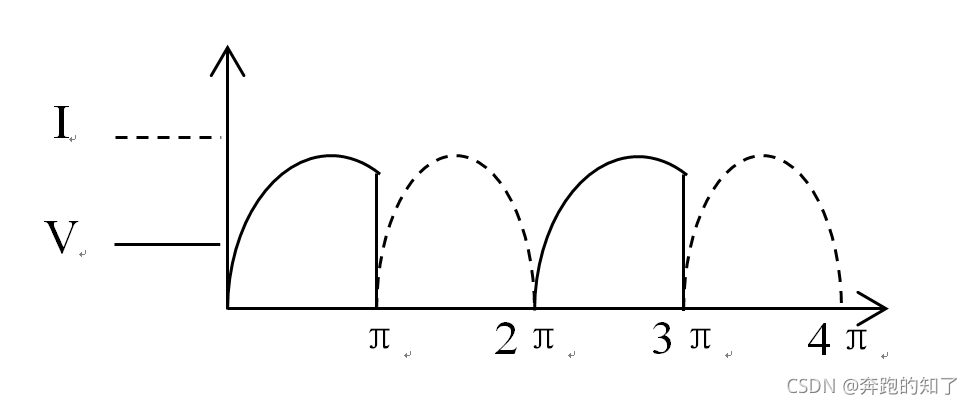

F类功放漏极输出电流为半正弦波,电压为方波;逆F类漏极输出电流为方波,电压为正弦波;
由于F类功放的漏极电压电流波形没有重叠,理论上可以获得100%的漏极效率。实际的功放中存在导通内阻,会对效率
产生一定的影响。

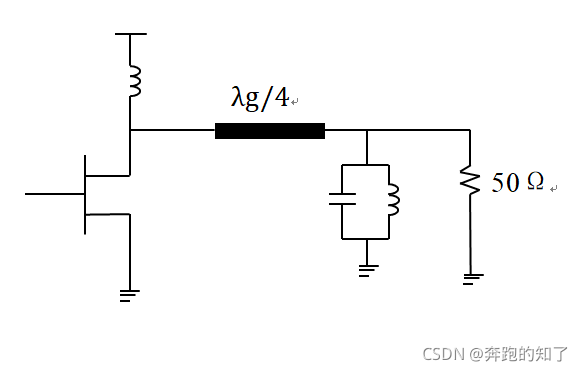

F类功放中包含一个λ/4传输线和一个并联LC谐振网络,此谐振网络调谐在基波频率上,对基波而言相
当于开路,从漏极看去阻抗为纯阻性,调节λ/4传输线获得漏极最佳基波阻抗Ropt,得到最大的漏极电
压电流;
漏极负载对偶次谐波短路,对奇次谐波开路;
设计F类功放时,只需考虑对功放影响最大的二次、三次谐波即可。
