作为一个在IC设计公司工作的人，发现过很多研究生，本科生、在选方向上都比较迷茫，也遇到很多要转业人士的咨询…问ic就业前景？需要学习什么？有什么培训机构推荐？

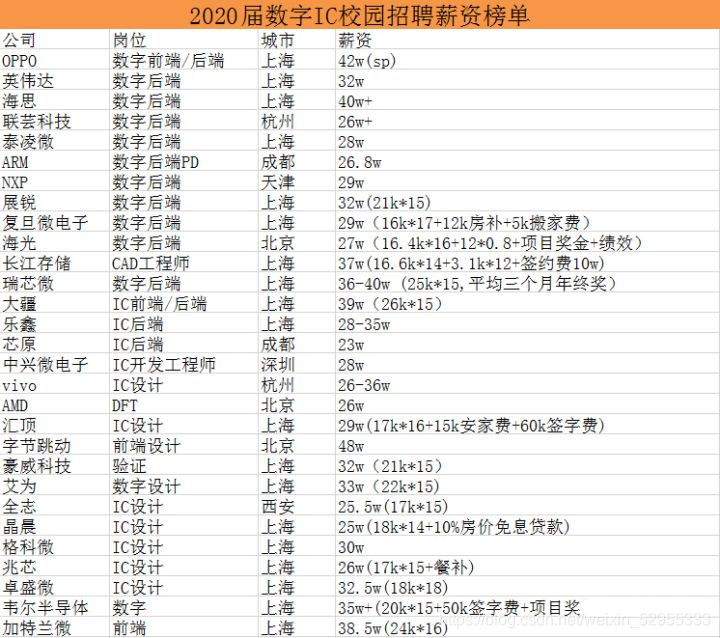

今天给要入行的兄弟姐妹们点建议，ic就业前景，咱就不用多说了，国内大小公司都在招人，就业一般不会找不到招人的公司，只会自身条件不够硬，导致拿不到offer…
数字IC设计主要有数字前端和后端。但现在的芯片需求规模大，流程也复杂，所以在大公司中把前端设计和验证分开，比例可以达到1比3的样子，也是为了更容易找出设计中的bug。在很多小公司设计和验证还是一个人在干的。
我用一张图给大家展示下芯片设计的架构：
来源网络
一起来看看前端和后端学习上有什么区别…
数字前端他是以设计架构为起点，以生成可以布局布线的网表为终点的；就是用设计的电路去实现想法的；
学习什么？主要有基本的RTL编程和仿真，前端设计还可以包括IC系统设计、验证(verification)、综合、STA、逻辑等值验证 (equivalence check)。其中IC系统设计最难掌握学习，差不多是需要多年的IC设计经验和熟悉那个应用领域才行，就像搞软件的系统架构设计一样，而RTL编程和软件编程难易程度基本相当。
数字后端他是以布局布线为起点，以生成可以送交foundry进行流片的GDS2文件为终点；就是将设计的电路制造出来，在工艺上去实现想法的。
学习什么呢？后端设计
