基于Verilog的74HC138的三种描述方法

74HC138的三种描述方法

一、实验目的：
分别用行为描述、数据流描述和结构描述三种方法描述74HC138，并分别进行仿真分析，同时对比综合出的RTL电路，总结每种综合电路的特点。
二、实验内容

1、行为描述：

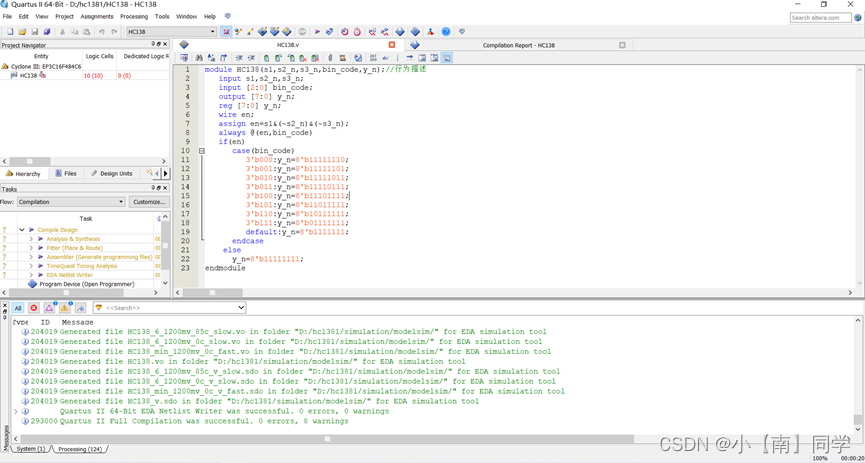

（1） 描述代码

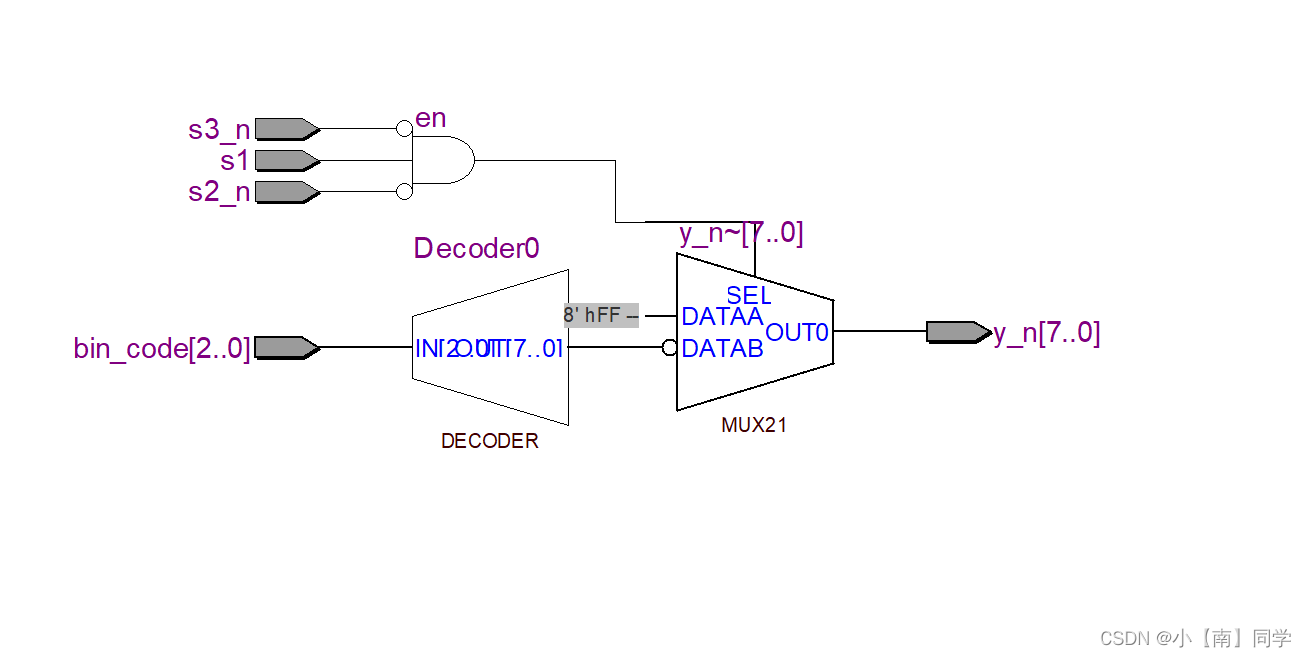

（2）综合出的RTL电路

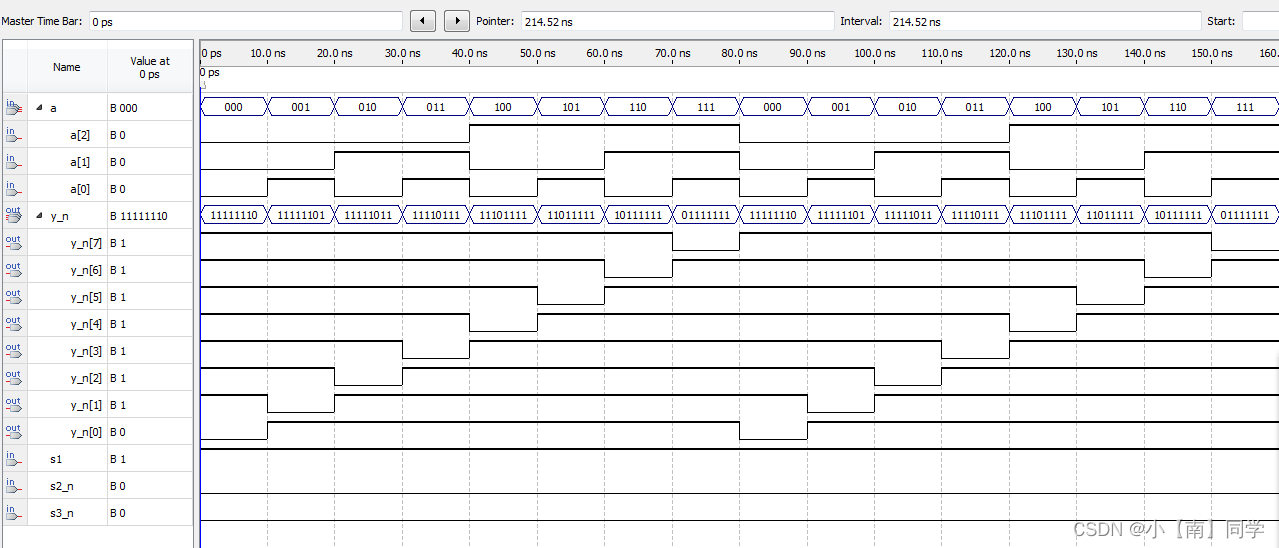

（3） 仿真分析

2、数据流描述：

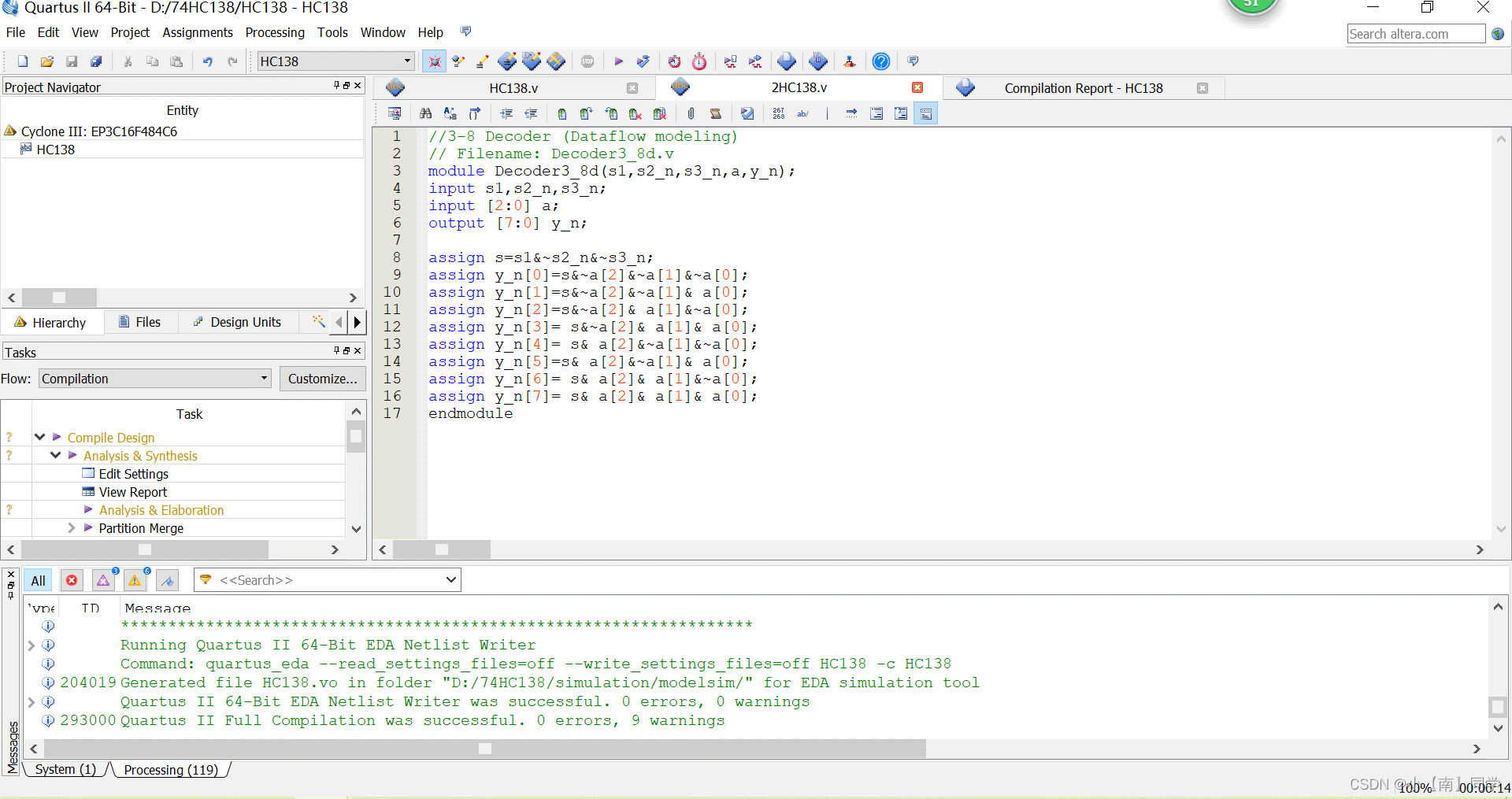

（1）描述代码

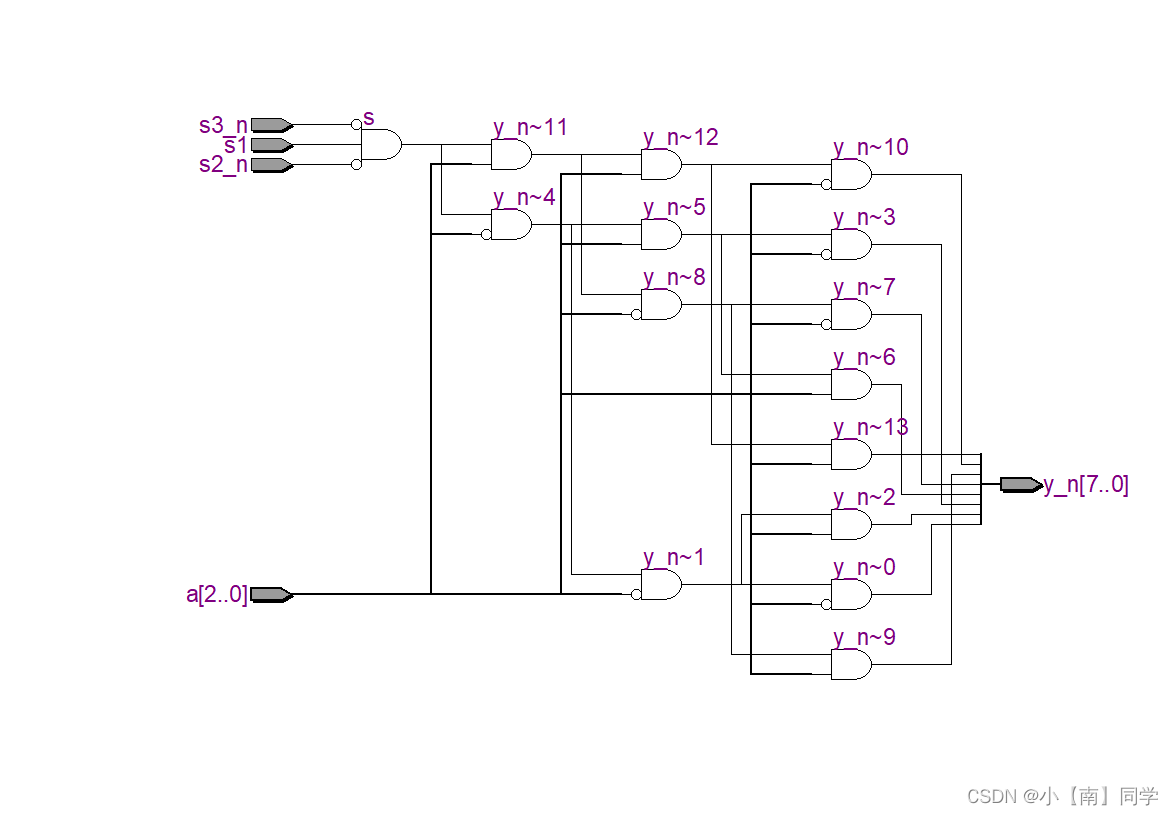

（2）综合出的RTL电路

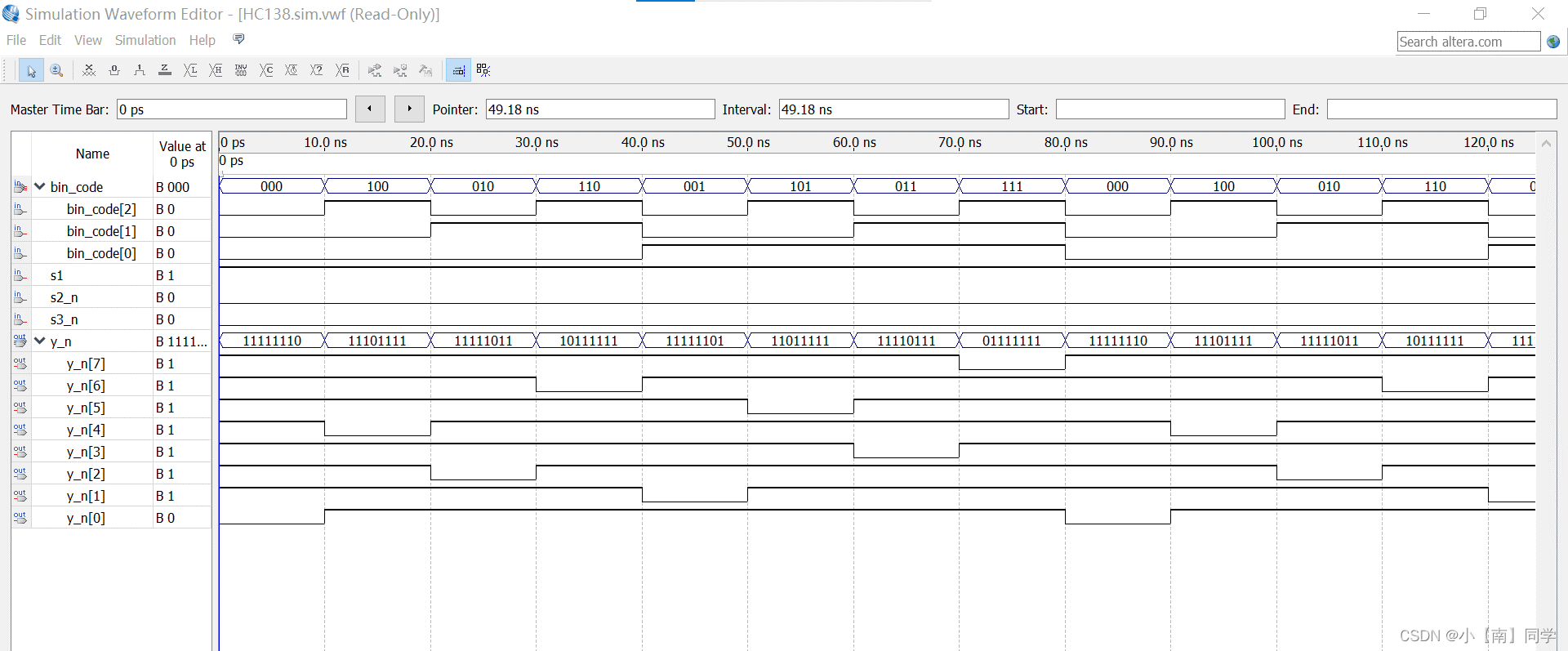

（3）仿真分析

3、结构描述

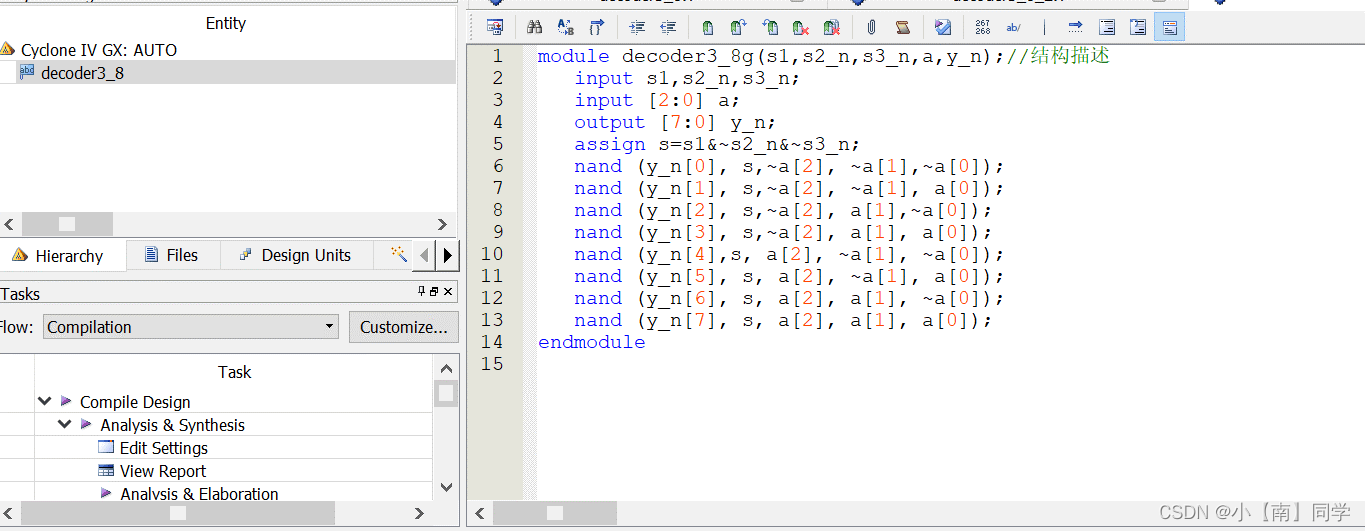

（1）描述代码

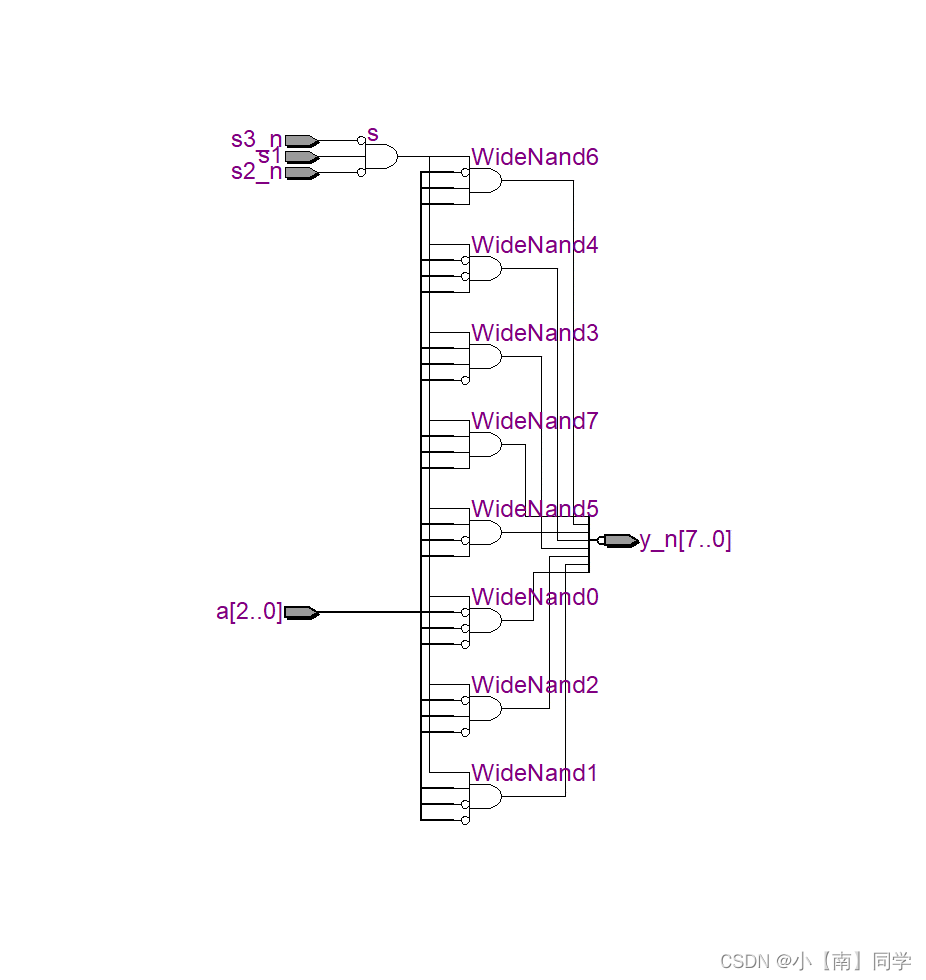

（2）综合出的RTL电路

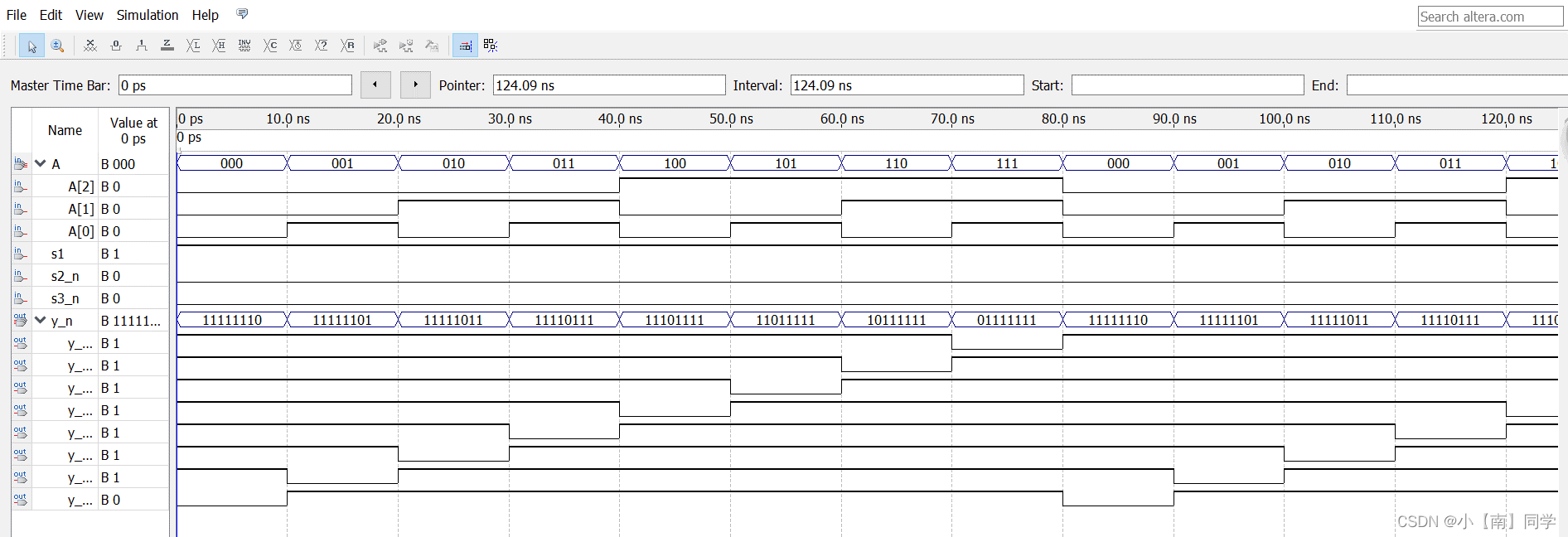

（3）仿真分析

三、实验测试

令使能端S1S2S3=100有效，
当输入端为000，Y0输出低电平；
当输入端为001，Y1输出低电平；
当输入端为010，Y2输出低电平；
当输入端为011，Y3输出低电平；
当输入端为100，Y4输出低电平；
当输入端为101，Y5输出低电平；
当输入端为110，Y6输出低电平；
当输入端为111，Y7输出低电平；
与理论结果一致，可知测试结果正确。

四、实验总结
由RTL电路可知，
行为描述的电路结构最为抽象，一般不考虑其实现方法。数据流描述采用连续赋值语句，适用于描述组合逻辑器件。
结构描述是最接近实际硬件结构的表述方式，类似于原理图设计。
