一、VLAN聚合

1、什么是vlan 聚合呢？

VLAN聚合（Super VLAN）指在一个物理网络内，用多个VLAN（称为Sub-VLAN）隔离广播域，并将这些Sub-VLAN聚合成一个逻辑的VLAN（称为Super-VLAN），这些Sub-VLAN使用同一个IP子网和缺省网关，达到节约IP地址资源的目的。
@Sub-VLAN：只包含物理接口，不能建立三层VLANIF接口，用于隔离广播域。每个Sub-VLAN内的主机与外部的三层通信是靠Super-VLAN的三层VLANIF接口来实现的。
@Super-VLAN:只建立三层VLANIF接口，不包含物理接口，与子网网关对应。与普通VLAN不同，Super-VLAN的VLANIF接口状态取决于所包含Sub-VLAN的物理接口的状态。

2、为什么需要VLAN聚合？

1、交换网络中，VLAN技术以其对广播域的灵活控制和部署方便而得到了广泛的应用。但是在一般的三层交换机中，通常是采用一个VLAN对应一个VLANIF接口的方式实现广播域之间的互通，这在某些情况下导致了IP地址的浪费。
2、因为一个VLAN对应的子网中，子网号、子网定向广播地址、子网缺省网关地址不能用作VLAN内的主机IP地址，且子网中实际接入的主机可能少于编址数，多出来的IP地址也会因不能再被其他VLAN使用而被浪费掉。

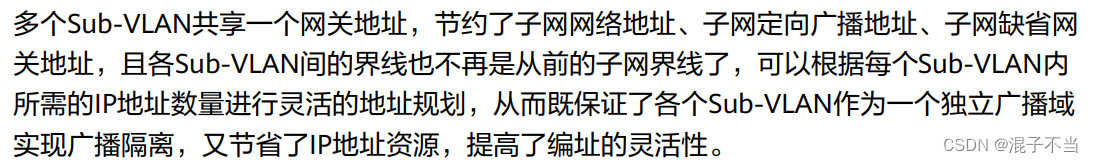

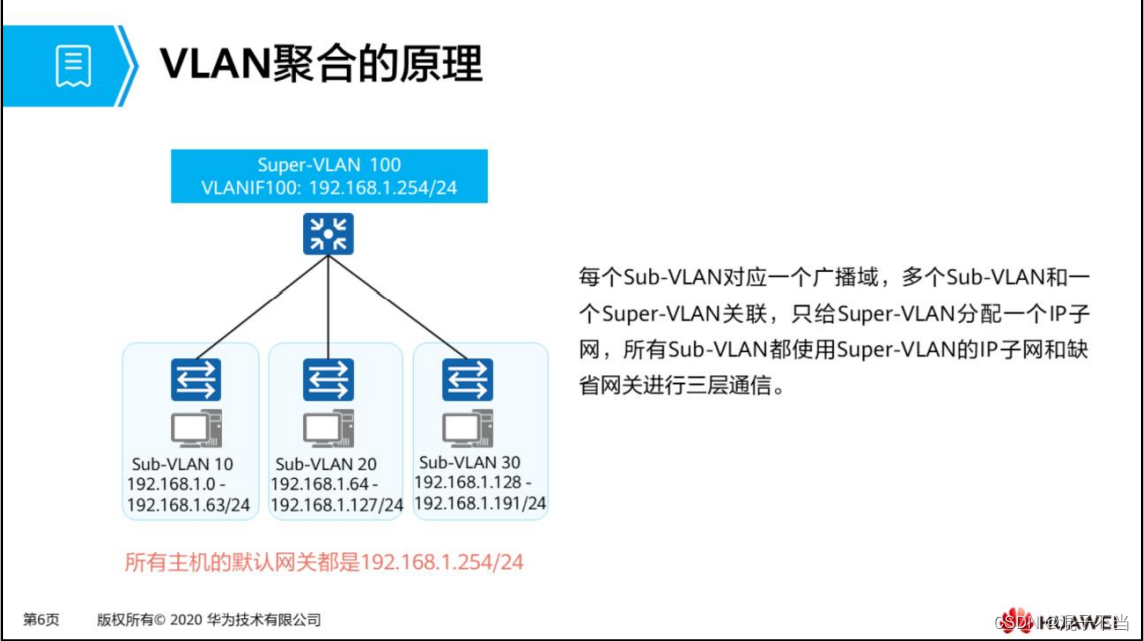

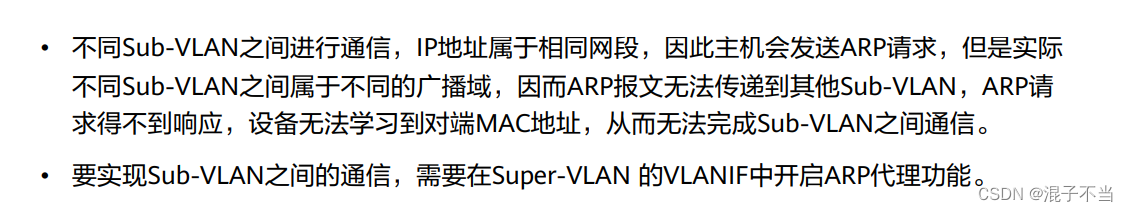

VLAN聚合的原理

在这里插入图片描述
在这里插入图片描述

3、话不多说，直接上实验

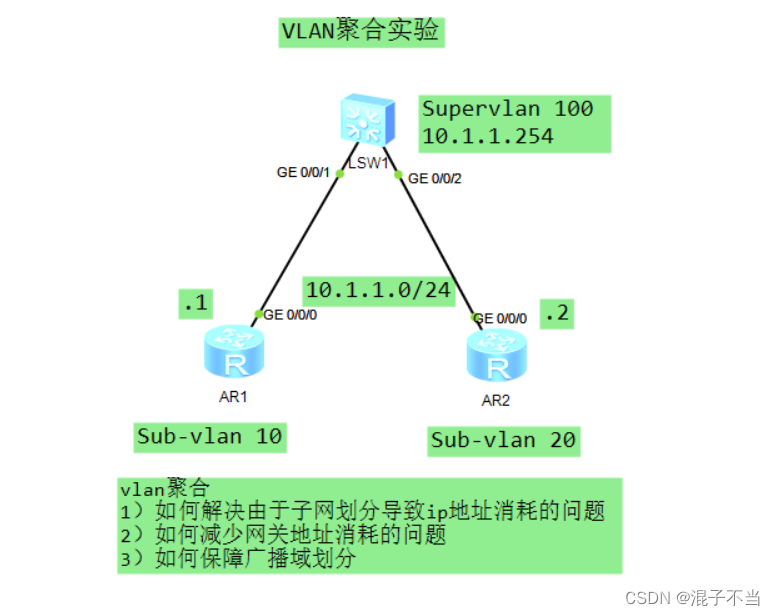

先搭建环境，如下：
路由器当主机使用，配置地址即可。
在这里插入图片描述
LSW1配置如下：
vlan 100
aggregate-vlan
access-vlan 10 20

interface Vlanif100
ip address 10.1.1.254 255.255.255.0

interface GigabitEthernet0/0/1
port link-type access
port default vlan 10

interface GigabitEthernet0/0/2
port link-type access
port default vlan 20
[S1]dis super-vlan
VLAN ID Sub-vlan
100 10 20

[S1]dis sub-vlan
VLAN ID Super-vlan
10 100
20 100
此时，已经做到了隔离vlan的作用，两台主机不能ping通，这是什么原理呢？

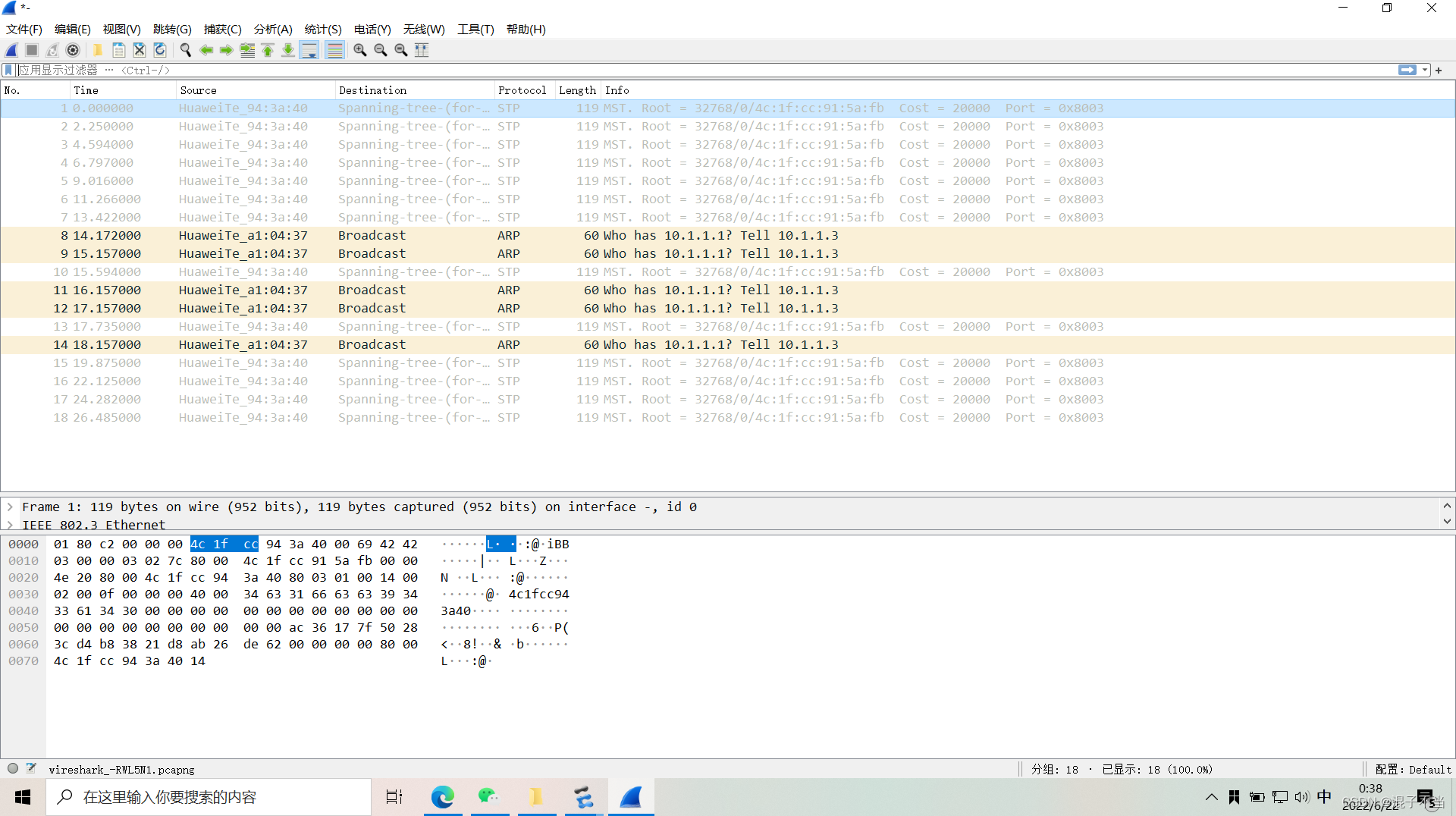

原因是这时候LSW1的广播ARP被隔离了。
在这里插入图片描述
在这里插入图片描述

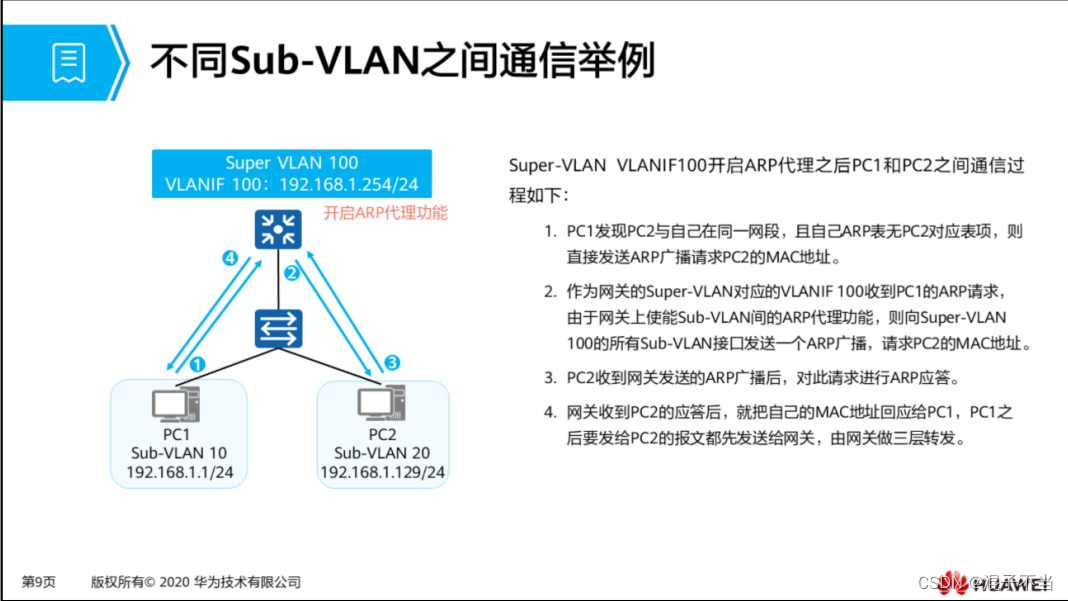

所以在这时候在LSW1上配置vlan代理ARP,此时，两台主机就可以通信了。
VLAN代理ARP实现两主机相通
arp-proxy inter-sub-vlan-proxy enable
在这里插入图片描述

二、MUX VLAN

1、端口隔离（不是MUX VLAN）

在讲MUX VLAN之前先扯一下端口隔离这东西。

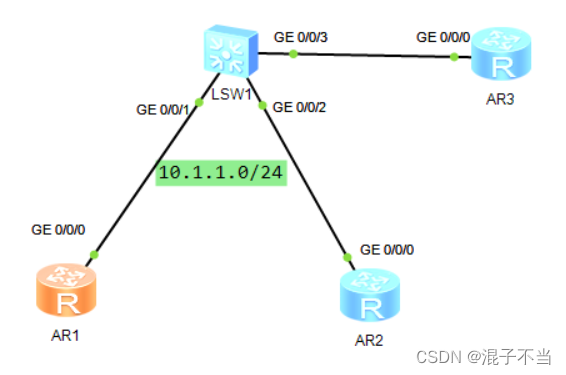

三台路由器当作主机测试地址分别为1.1 、1.2 、 1.3
在这里插入图片描述

首先他们都在同一vlan 1，当我配置如下配置时，R1与R2不可以相通，R1、R2可以分别和R3相通。由此得出结论：
端口隔离（缺点：仅限本交换机生效）
实现同一个VLAN内，用户之间彼此隔离
1、将交换机接口加入隔离组，相同组内的接口不能互通
2、隔离组内的接口与非隔离的接口可以互通
3、不同隔离组的接口之间客户可以互访

配置如下：
[S1]port-group group-member GigabitEthernet 0/0/1 g0/0/2
[S1-port-group]port-isolate enable
[S1]dis port-isolate group all
The ports in isolate group 1:
GigabitEthernet0/0/1 GigabitEthernet0/0/2
The ports in isolate group 2:
GigabitEthernet0/0/3

2、现在演示MUX VLAN

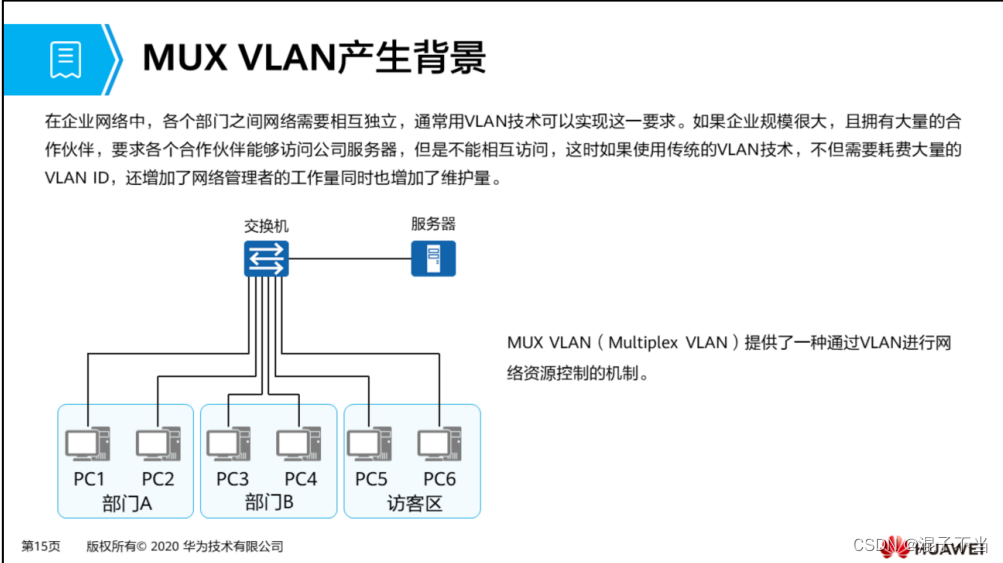

先来了解一下背景
在这里插入图片描述

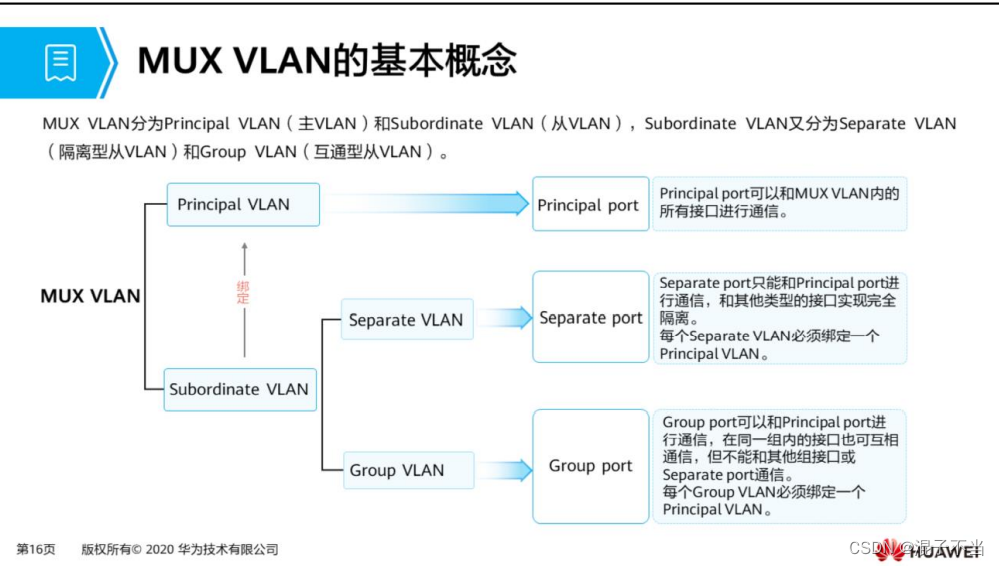

再看看MUX-VLAN的基本概念，注意：在使用MUX VLAN的过程中，无论是Separate VLAN 还是Group VLAN 都必须与一个Prinpical VLAN 绑定。
在这里插入图片描述

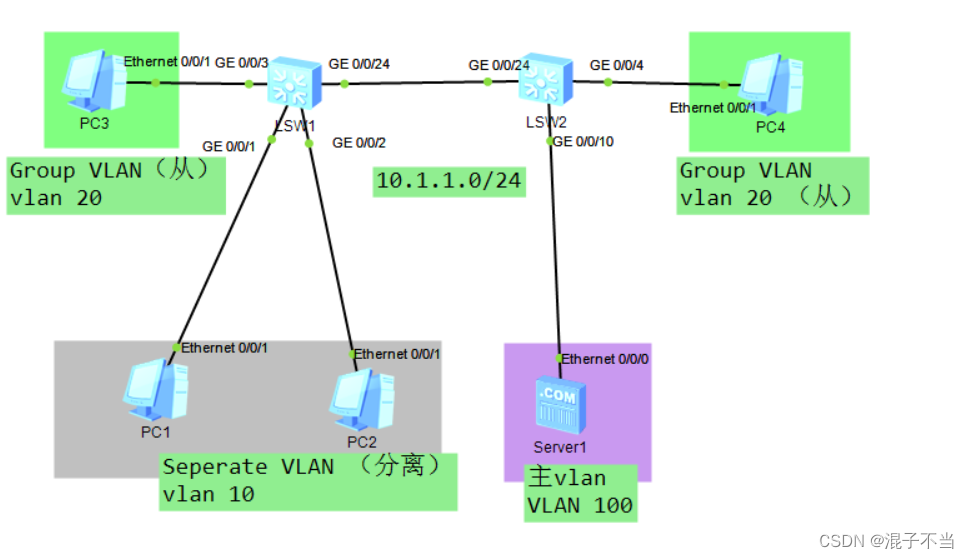

3、看完概念，废话不多说，直接上图。

在这里插入图片描述

配置如下：
LSW1:

vlan batch 10 20 100

vlan 100
mux-vlan
subordinate separate 10
subordinate group 20

interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
port mux-vlan enable

interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
port mux-vlan enable

interface GigabitEthernet0/0/3
port link-type access
port default vlan 20
port mux-vlan enable

interface GigabitEthernet0/0/24
port link-type trunk
port trunk allow-pass vlan 2 to 4094

LSW2:

vlan batch 10 20 100

vlan 100
mux-vlan
subordinate separate 10
subordinate group 20

interface GigabitEthernet0/0/4
port link-type access
port default vlan 20
port mux-vlan enable

interface GigabitEthernet0/0/10
port link-type access
port default vlan 100
port mux-vlan enable

interface GigabitEthernet0/0/24
port link-type trunk
port trunk allow-pass vlan 2 to 4094

[S1]dis mux-vlan
Principal Subordinate Type Interface
100 - principal
100 10 separate GigabitEthernet0/0/1 GigabitEthernet0/0/2
100 20 group GigabitEthernet0/0/3

这时候的结果：
1、pc1、pc2只能和server1通
2、pc3、pc4之间可以通，也可以和server1通
3、server1可以跟任何pc通

做到这里老师提了个问题，这个MUX VLAN 是隔离广播呢？还是隔离单播呢？或者又是说可以隔离一切？
这时候我们抓包验证一下
在这里插入图片描述
抓包证明了能隔离广播，于是我们把pc1、pc2 换成是路由器（router）配置静态MAC检验一下。
R1配置：

interface GigabitEthernet0/0/0
mac-address aabb-cc00-0001
ip address 10.1.1.1 255.255.255.0
arp static 10.1.1.2 aabb-cc00-0002
R2配置：

interface GigabitEthernet0/0/0
mac-address aabb-cc00-0002
ip address 10.1.1.2 255.255.255.0
arp static 10.1.1.1 aabb-cc00-0001

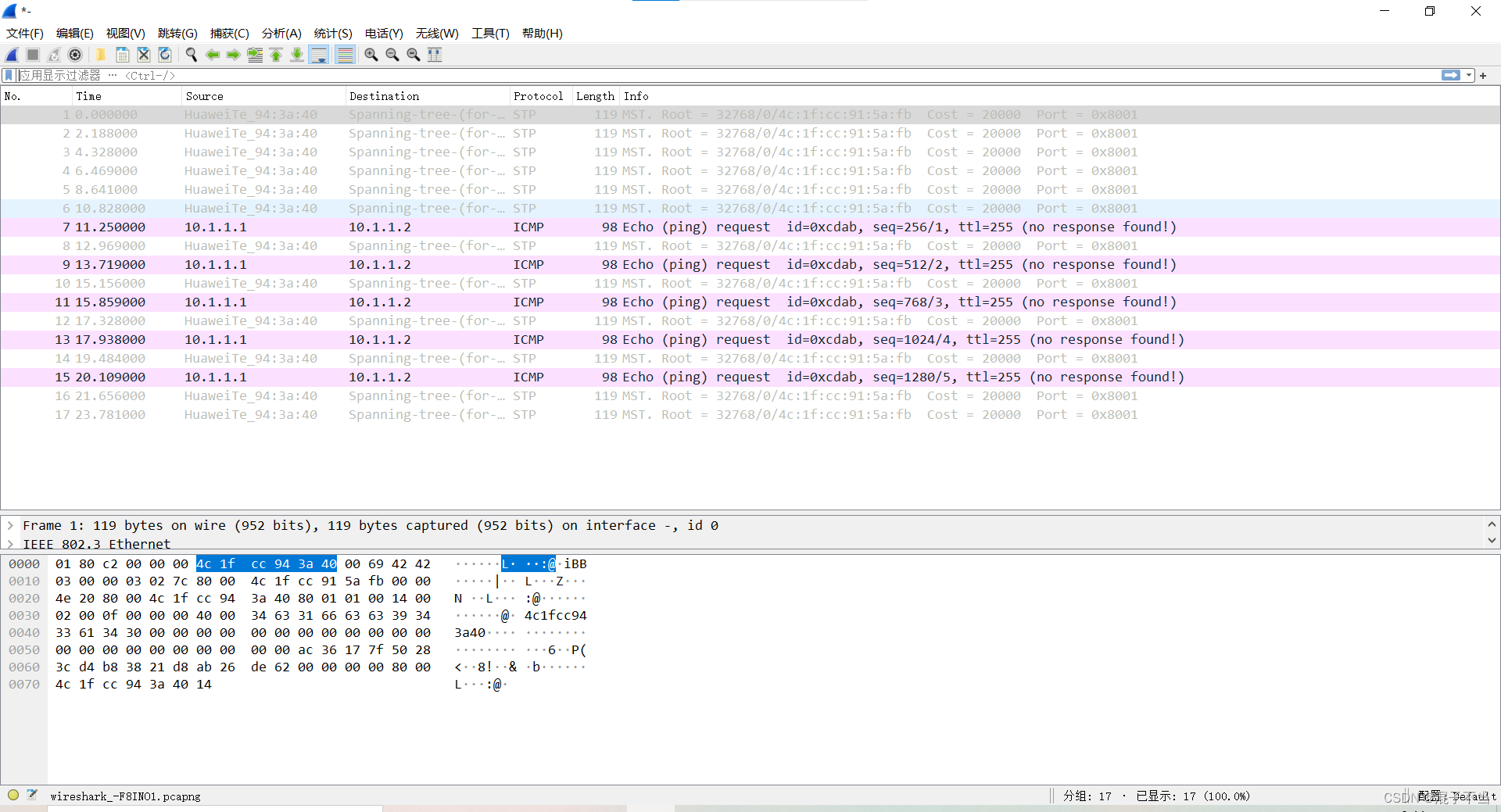

抓包验证！！！！！！！！
在这里插入图片描述
结果就是还是不通，上结论：
1、主能跟所有通
2、从只能跟从和主
3、分离只能跟主通
4、隔离所有（单播广播）

4、让你打破认知的小细节它又来了（vlan内代理ARP）

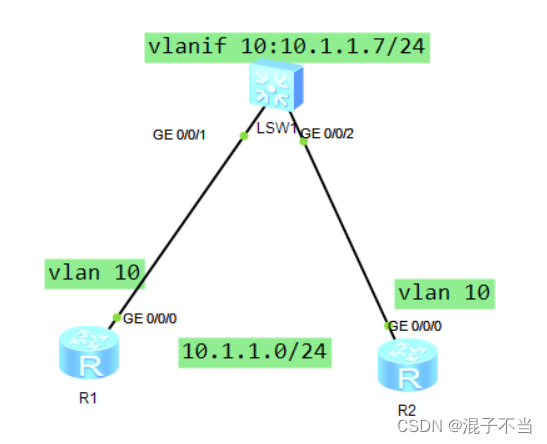

别的不多说，先上图。先做好底层配置，划分VLAN，配置端口隔离。
路由器注意使用Router ,LSW1配置如下：

interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
port-isolate enable group 1

interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
port-isolate enable group 1

在这里插入图片描述
这时候显然R1和R2 不能通，但是我们这时候可以用VLAN内
2代理ARP让他们通，骚操作来了。
一条命令搞定：
vlan内代理ARP
[Huawei-Vlanif10]arp-proxy inner-sub-vlan-proxy enable

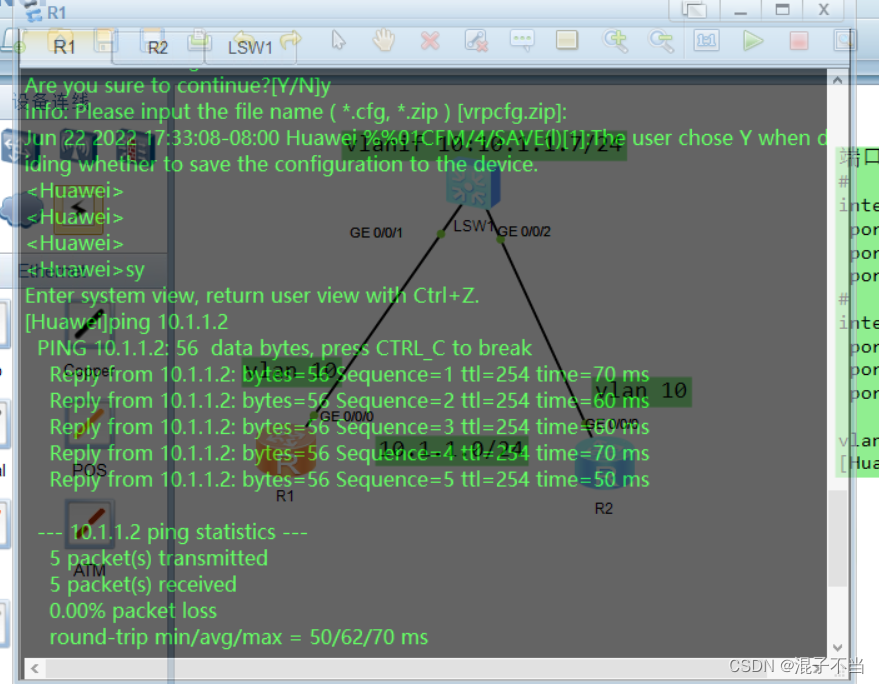

这时候我们来验证一下R1、R2的连通性。
在这里插入图片描述

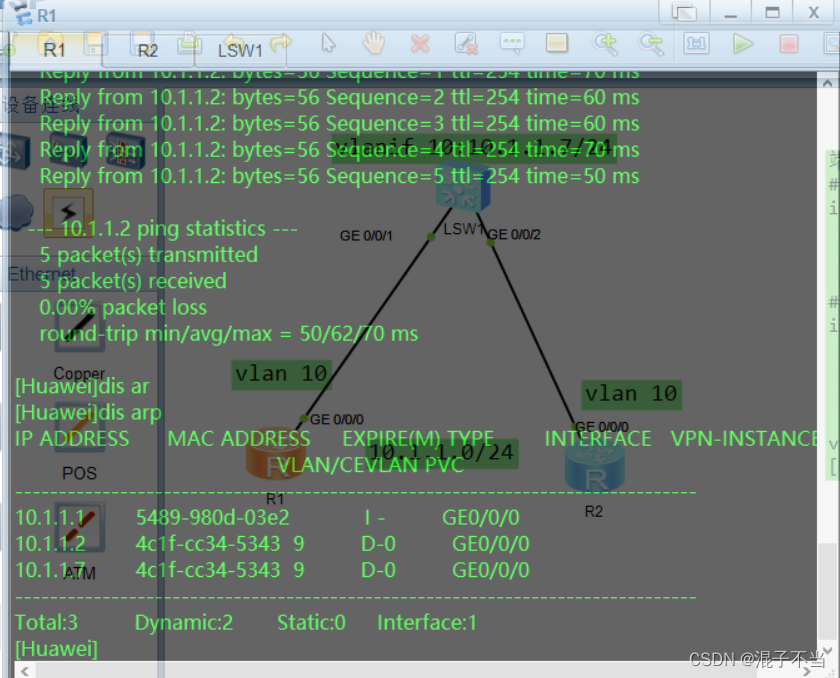

这时候你肯定还是不太愿意相信这是VLAN代理ARP能干出来的事，所以，上图。

在这里插入图片描述
看完它的MAC地址，你还有什么话说呢？你不得不承认这就是VLAN内代理ARP能干出来的活。

5、学完以上的知识点，居然还有更花的操作（综合实验）。

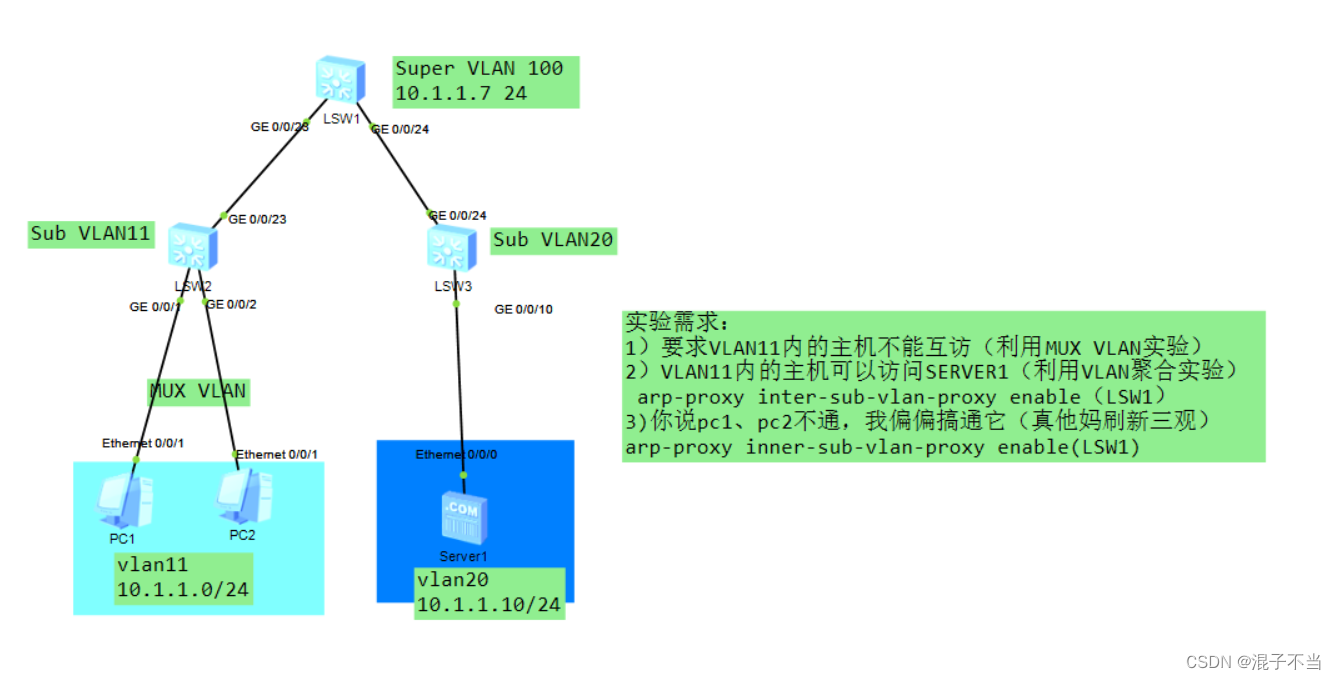

拓扑如下：
在这里插入图片描述
先在这讲一下思路，
1)解决方案：LSW1用Surper VLAN 100，让LSW2、LSW3充当Sub VLAN，再采用VLAN间代理。
arp-proxy inter-sub-vlan-proxy enable

2解决方案：LSW2用MUX VLAN，然后采用隔离型（separate）
3)让pc1、pc2通方案：采用VLAN内代理
arp-proxy inner-sub-vlan-proxy enable

配置如下：
LSW1:
vlan batch 10 20 100

vlan 100
aggregate-vlan
access-vlan 10 20

interface Vlanif100
ip address 10.1.1.7 255.255.255.0
arp-proxy inter-sub-vlan-proxy enable
arp-proxy inner-sub-vlan-proxy enable

interface GigabitEthernet0/0/23
port link-type trunk
port trunk pvid vlan 10
port trunk allow-pass vlan 2 to 99 101 to 4094

interface GigabitEthernet0/0/24
port link-type trunk
port trunk allow-pass vlan 2 to 99 101 to 4094

LSW2:
vlan batch 10 to 11

vlan 10
mux-vlan
subordinate separate 11

interface GigabitEthernet0/0/1
port link-type access
port default vlan 11
port mux-vlan enable

interface GigabitEthernet0/0/2
port link-type access
port default vlan 11
port mux-vlan enable

interface GigabitEthernet0/0/23
port link-type access
port default vlan 10
port mux-vlan enable

LSW3:

vlan batch 20

interface GigabitEthernet0/0/10
port link-type access
port default vlan 20

interface GigabitEthernet0/0/24
port link-type trunk
port trunk allow-pass vlan 2 to 4094

好了，话不多说，好好领悟才是真理，下面进入下一个知识点。

三、QinQ

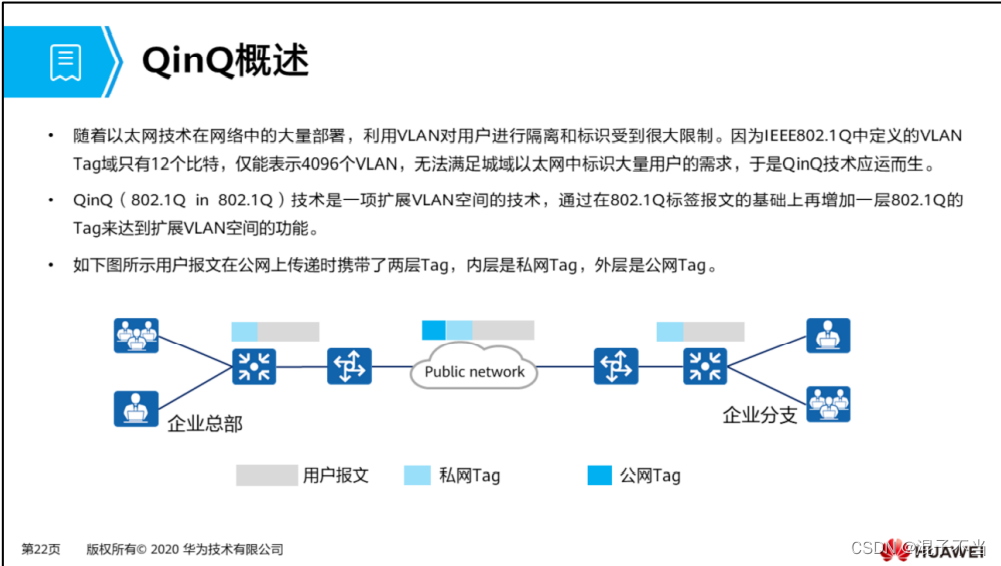

1、QinQ概述：

在这里插入图片描述

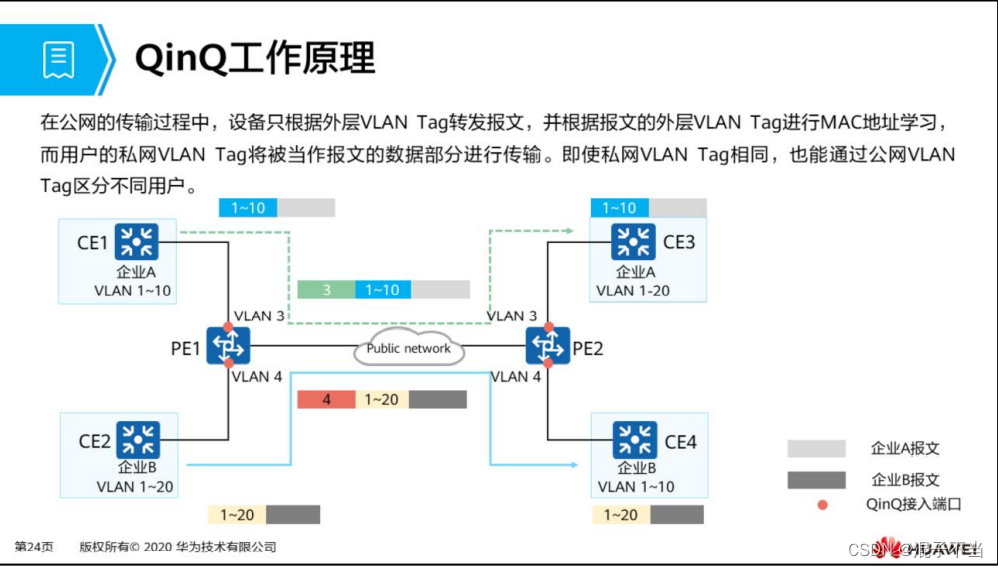

2、基本原理

在公网的传输过程中，设备只根据外层VLAN Tag转发报文，并根据报文的外层VLAN Tag进行MAC地址学习，而用户的私网VLAN Tag将被当作报文的数据部分进行传输。即使私网VLAN Tag相同，也能通过公网VLAN Tag区分不同用户。
在这里插入图片描述

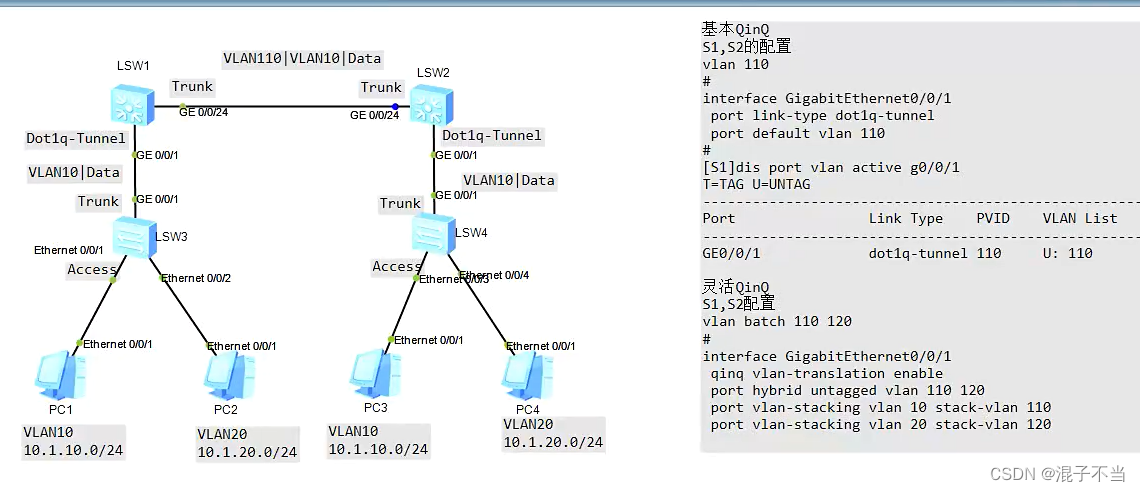

实验拓扑命令如下：
在这里插入图片描述
想要更深入的了解QinQ可以百度访问如下网站（现网好像用的不多）：
https://cloud.tencent.com/developer/article/2024078
