使用Rational Rose创建BBS论坛用例图

📚文章目录

📫实训任务：创建BBS论坛用例图和类图。

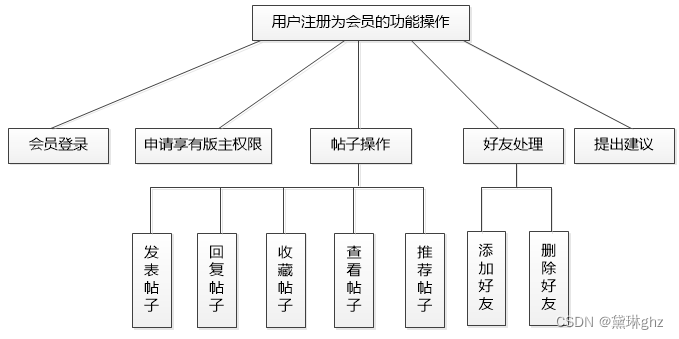

📫任务：根据以上描述文字以及“会员相关的功能操作”图，构思并画出会员用户功能操作用例图。

---

📫实训任务：创建BBS论坛用例图和类图。

       论坛也叫网络论坛BBS(Bulletin Board System或Bulletin Board Service),它们还可以称作电子公告板或公告板服务。论坛是Internet上的一种电子信息服务系统，它提供一块公共的电子白板，每个用户都可以在上面书写，也可以发布信息或者提出看法。可以发表一个主题，让大家一起来探讨，也可以提出一个问题，大家一起来解决等，是一个人与人语言文化共享的平台，具有实时性、互动性。

       BBS论坛中,用户首先通过论坛登录网页(如果是游客则需要注册)进入论坛,登录成功后可以通过发帖发布新的话题,也可以对已经存在的话题进行回复,还可以通过搜索来查看自己所关心的话题等。一个完整的论坛系统中可以实现多个功能，如发帖、回帖、查看帖子，以及注册登录功能。

📫任务：根据以上描述文字以及“会员相关的功能操作”图，构思并画出会员用户功能操作用例图。

        从图中和题目我们可以知道这个用例的参与者是会员，会员有五个不同的功能操作，其中帖子操作又细分为发表帖子、回复帖子、收藏帖子、查看帖子、推荐帖子等操作，好友处理分为添加好友和删除好友的操作。

        然后进行用例的画图

        一切用例从参与者发出

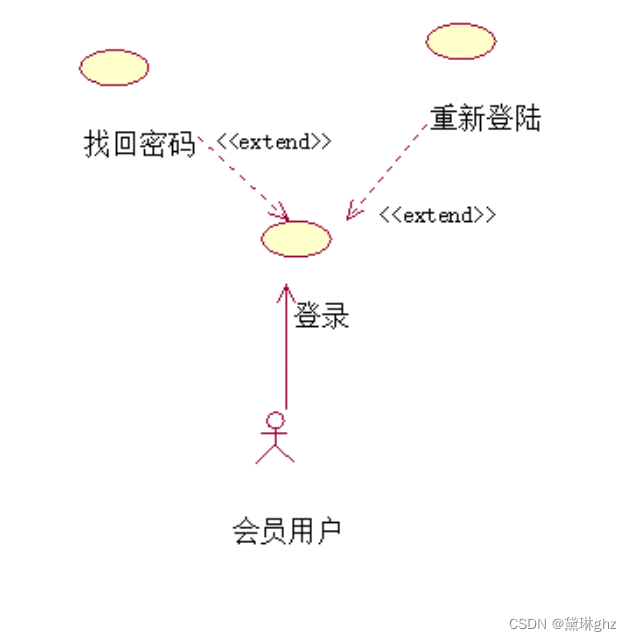

        登录功能 用例与用例之间的关系是扩展

         然后分别还有申请享有版主权、帖子操作、好友处理的用例等待

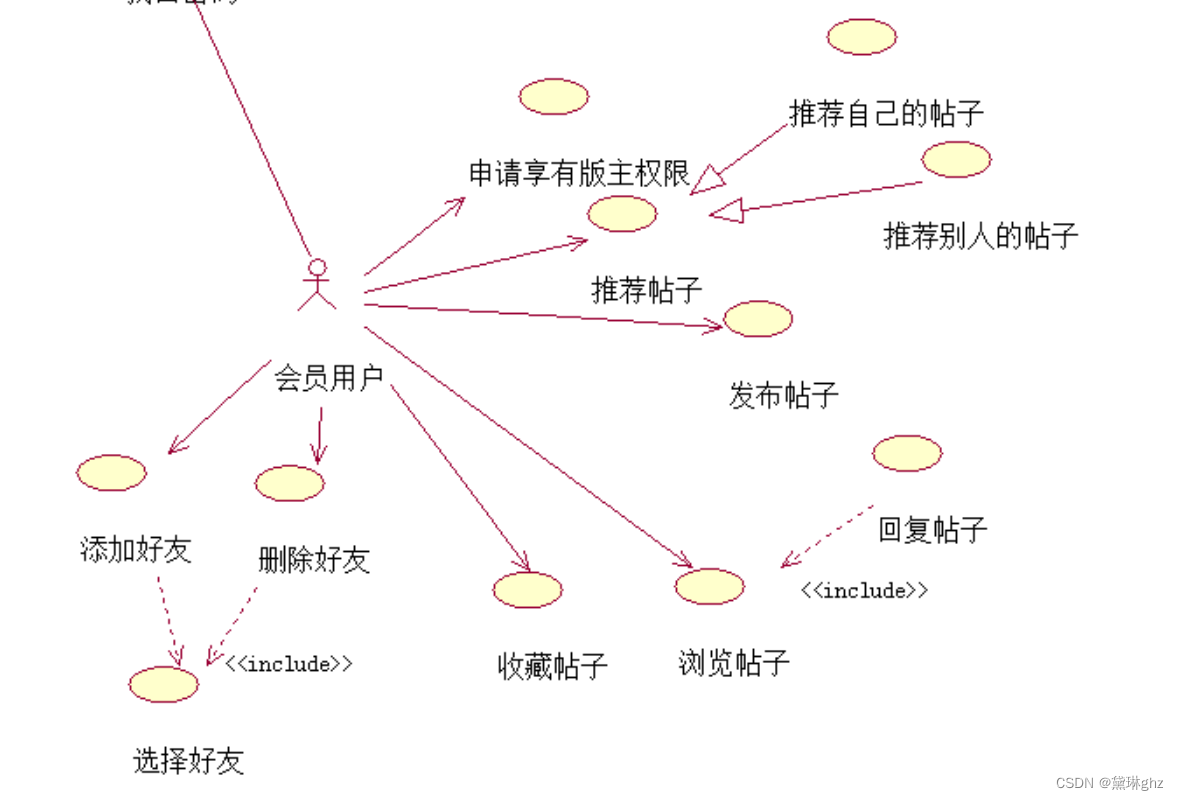

         最后如图

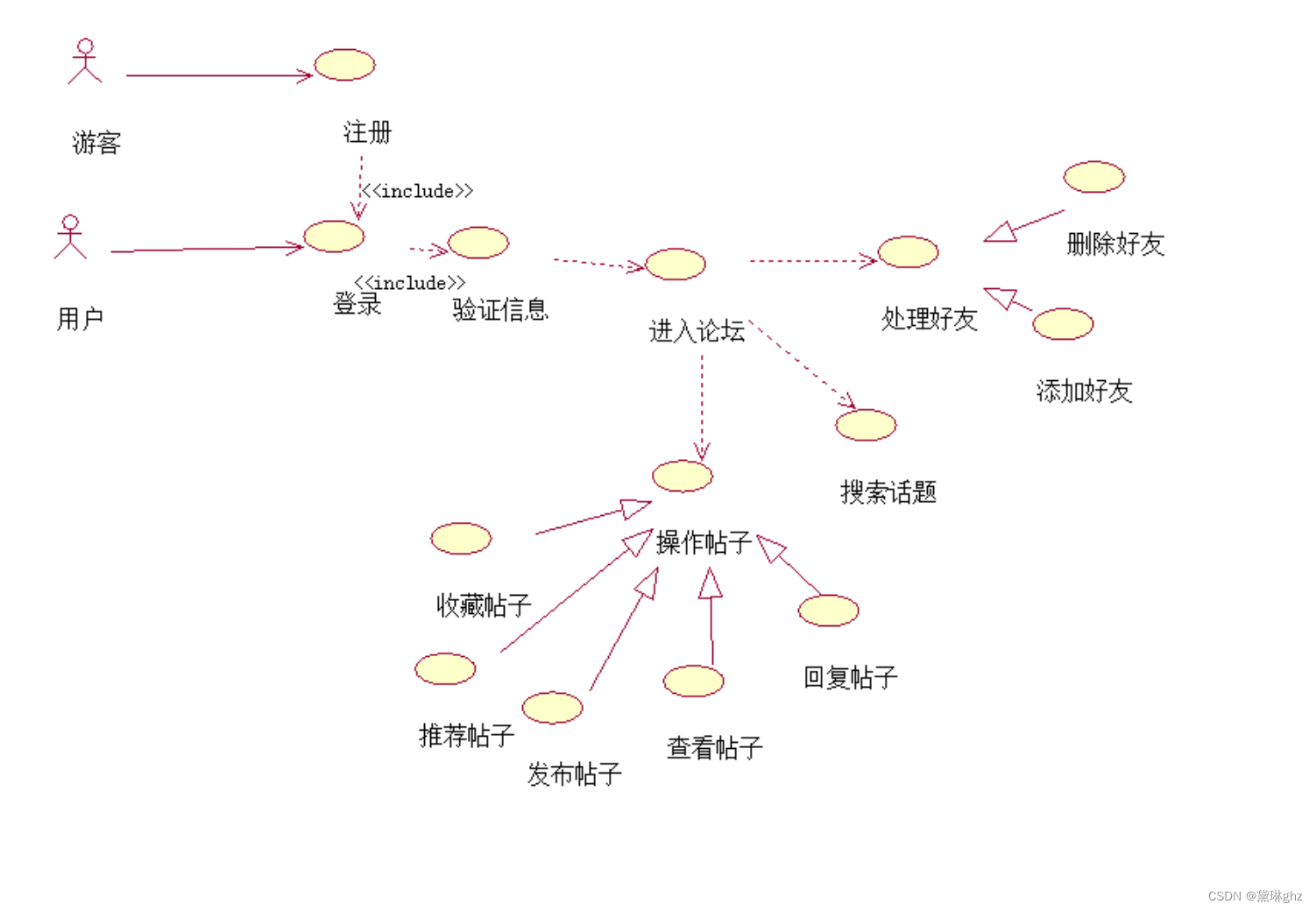

         另一种简单的用例图分析
