CT前瞻（三）：Adobe系列XD软件绘制简单的原型图与交互设计

---

📋前言

Adobe XD是一个协作式易用平台，可帮助团队为网站、移动应用程序、语音界面、游戏等创建设计。还可以用于绘制原型图、UI 设计、交互设计等任务。

---

🎯关于原型图绘制

在使用 XD 进行设计时，可以使用其提供的丰富的设计工具和功能，如矢量绘图工具、颜色选择器、形状工具、图层面板、交互面板等等，来实现各种设计任务。

同时，XD 还支持与其他 Adobe 工具进行协作，如 Photoshop、Illustrator、After Effects 等等，可以在不同工具之间方便地切换和导入导出设计文件。

下面是一个简单的 XD 原型图绘制流程：

• 确定项目需求和目标：在进行设计前，首先需要明确项目的目标和需求，理解用户需求和产品或服务的核心功能。
• 构建框架：根据项目需求和目标，设计出逻辑框架和信息架构，创建原型设计的基本框架。
• 设计页面：在框架的基础上，开始对各个页面进行设计，并将它们组合成完整的原型图。
• 添加交互元素：添加各种交互元素，如按钮、链接、滑块等。
• 完善细节：在设计完成后，检查和完善各个细节，包括字体样式、颜色、排版、图像等等。
• 迭代和改进：根据测试和反馈意见，不断迭代和改进设计，直到达到预期目标。

---

🎯XD绘制原型图与交互设计

接下来讲讲XD在交互原型上面的一些功能。以实际案例，来详细讲解如何用该软件做简单的原型。为了让大家更好的理解，首先从两个非常简单的界面开始入手。

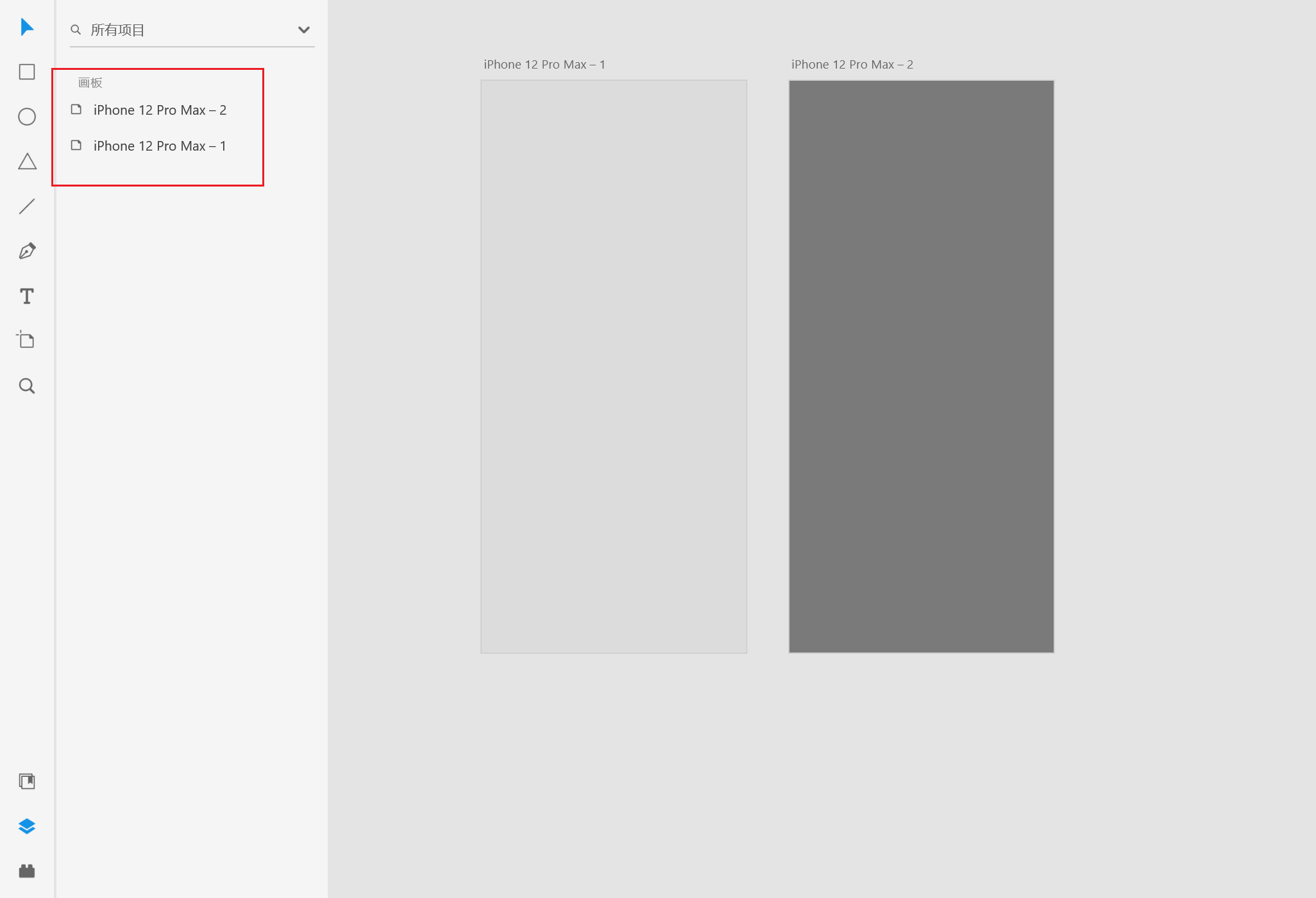

1️⃣ 以 iPhone 12 尺寸大小创建一个文档，然后使用快捷键A，插入一个相同尺寸的画板，界面上有两个 iPhone 12 尺寸画板了。

2️⃣ 分别填充不同颜色，以便区分。

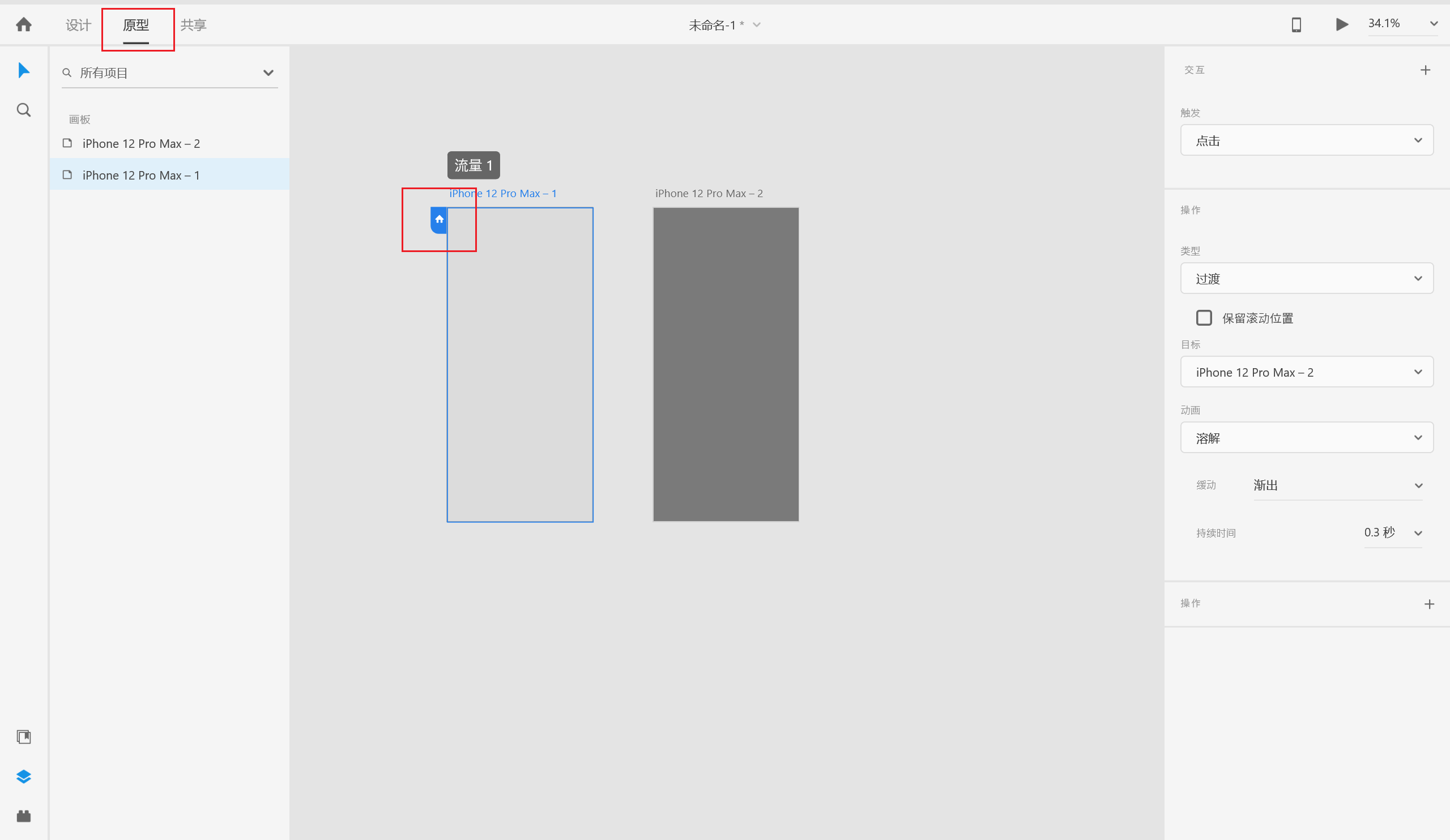

3️⃣ 选择原型板块，任意选中一个画板，可以看到被选中的画板左上角有一个房子的图标，单击该图标，图标变成蓝色，则表示将该画板设置为封面。

4️⃣ 按住此处的蓝色小箭头，并拖动鼠标，可以看到会产生一条带箭头的曲线，用于连接跳转到的界面，释放鼠标，则会创建两个界面间的连接线，具体设计看右手边的对话框。

❗注意：对话框可以设置跳转的属性，第一个是Taget，用于设置跳转到的目标图层。第二个是Segue用于设置跳转的方式，可以设置从左滑、右滑、上滑、下滑和溶解效果。第三个是Easing可以设置缓动曲线类型，最后一个是Duration，用于设置跳转时间，根据经验，交互动效的时间一般最长不应超过1秒钟。

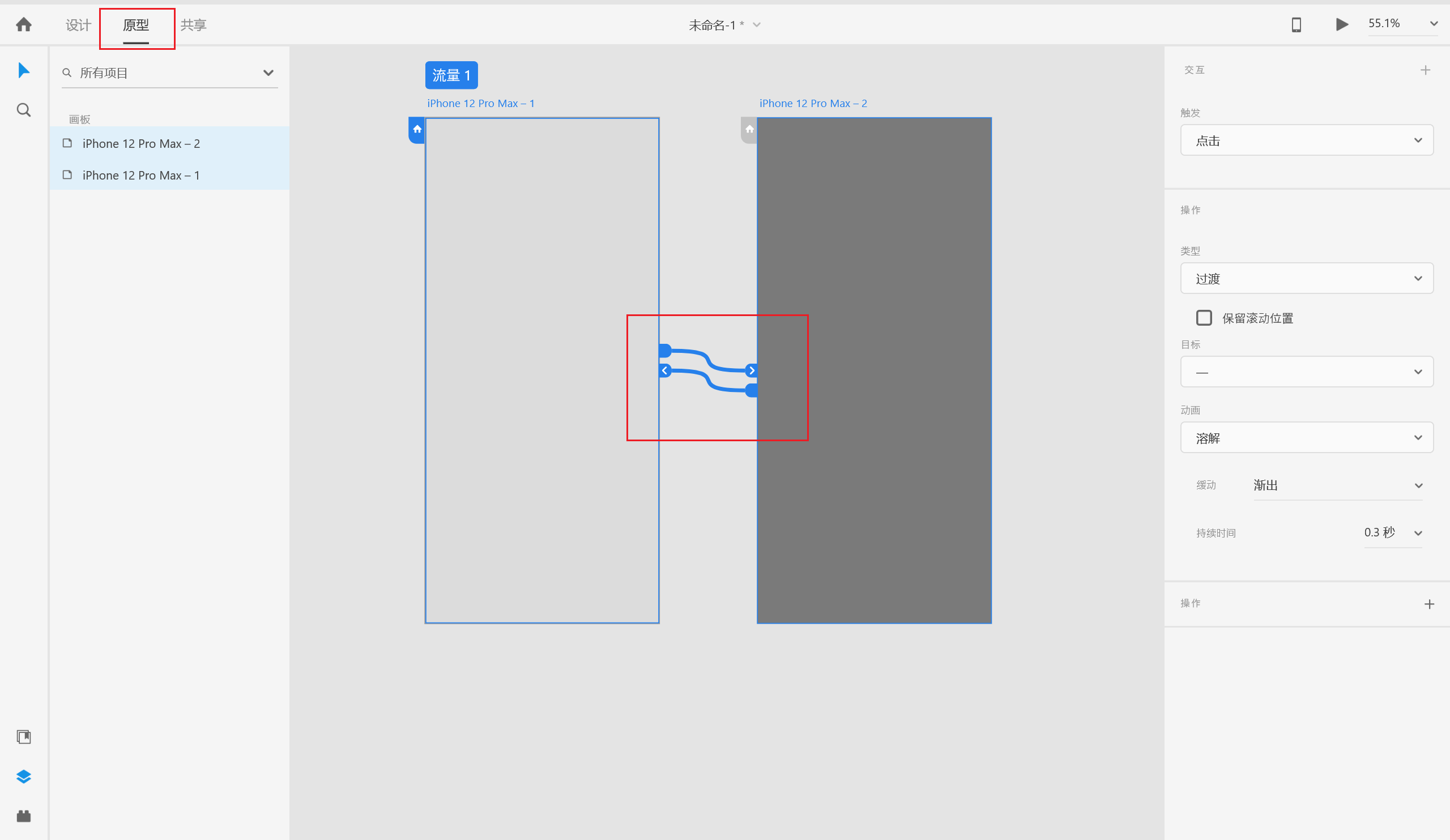

5️⃣ 设置好第一个后，然后选中第二个画板，按住右侧的曲线并拖动到第一个，这样就形成了一个交互的闭环，进行交互设计很重要的一点就是让界面的跳转形成闭环，用户必须可以从任何界面跳转到任意界面并能跳回到任何界面。

5️⃣ 设置好界面之间的跳转，一般需要实时进行预览，一方面看看设置的跳转效果和时间是否合理，另外一方面也是为了检查跳转的设置是否已经闭环。XD提供了非常方便的预览功能，大家可以看到在XD的共更能选择栏的右侧，有一个播放按钮，单击该按钮即可打开预览界面。

---

🎯关于XD软件其他功能

XD 是一款功能强大的设计工具，还有其他很多值得介绍的功能。

• 重复网格：可以使用重复网格功能来快速创建表格、图标等多个重复的元素。
• 切片工具：切片工具可以将整个设计图分割成多个部分，方便制作网页和移动端应用。
• 符号库：符号库可以将设计元素保存为组件，并在需要时进行重复使用，提高设计效率。
• 自动动画：XD 可以根据交互元素之间的关联关系自动生成动画效果，让设计更加生动。
• 原型测试：XD 还可以生成原型测试链接，方便用户进行交互测试和反馈。
• 组件状态：XD 可以通过组件状态功能，快速制作不同状态下的 UI 元素，例如按钮的正常状态、悬停状态、按下状态等。
• 互动设计：XD 提供了非常丰富的组件和工具，可以帮助用户快速制作各种交互效果，例如下拉菜单、模态框、轮播图等。
• 设计规范：XD 提供了完整的设计规范库，包括 iOS、Android、Material Design 等标准，并且支持用户自定义规范。
• 多平台支持：XD 支持在不同平台和设备上进行设计，包括 Windows、Mac、iOS、Android 等。
• 云同步：XD 可以将设计文件和资源保存到 Adobe Creative Cloud 中，方便用户在多个设备之间同步和协作。
• 等等…

❗🔥 具体功能和使用指南，还请移步到官网（欢迎使用 XD 用户指南）进行学习和查询。

---

📝最后

总的来说，XD 是一款非常实用的设计工具，可以帮助设计师快速精确地制作原型图，并提供了丰富的工具和功能，使得设计工作变得更加高效，同时还支持与其他 Adobe 工具进行无缝协作，是设计领域中不可或缺的工具之一。
