改变传统线性稳压的能量平衡方式：开关稳压电源原理（计算伏秒积）与脉宽调制技术（PWM）

引言

开关稳压电源（Switching Power Supply）广泛应用于现代电子设备中，其高效、稳定的供电能力使其成为众多应用领域的首选。开关稳压电源的核心在于通过控制半导体开关器件的电能输入激励间隔d来实现电功率的调节，这一过程通常通过脉宽调制（PWM）技术来实现。本文将详细介绍开关稳压电源的基本原理及其关键组件，特别是半导体开关、储能电感器和电气隔离变压器的作用。

半导体开关：开关稳压电源的核心器件

半导体开关是开关稳压电源的最关键器件，常见的半导体开关包括MOSFET和IGBT等。其主要功能是高速切换电流的通断（频率可达数MHz），以实现电能的脉动传输。通过调整开关的导通时间与关断时间，即脉宽调制，可以精确控制输出电压和电流。

**当半导体开关导通时，输入电压通过开关传输到负载或储能元件（如电感器）；当开关关断时，储能元件释放能量，继续向负载供电。**这种高速切换的过程显著提高了电源的转换效率，并减少了能量损耗。

电感器：关键储能元件

电感器在开关稳压电源中起到储能和滤波的作用。当开关导通时，电感器储存电能；当开关关断时，电感器释放电能，平滑输出电流。这一储能和释放的过程有效地降低了输出电压的波动，确保了稳压电源的稳定输出。

电感器的电流变化率与电压成正比，即

$$V_L=L\frac{d{I}_L}{dt}$$

其中V_L 为电感器两端的电压， L 为电感量， I_L 为电流。通过控制开关的导通和关断时间，调节电感器中的电流变化，实现对输出电压的控制。

变压器：电气隔离与电压变换

变压器在开关稳压电源中主要用于电气隔离和电压变换。电气隔离提高了电源的安全性，而电压变换则允许电源在不同电压等级间灵活切换。

变压器通过电磁感应实现能量传输。初级线圈中的电流变化在变压器铁芯中产生磁场变化，磁场变化在次级线圈中感应出电动势，从而实现电能的传递。通过调整初级和次级线圈的匝数比，可以灵活控制输出电压。

脉宽调制技术

脉宽调制（Pulse Width Modulation, PWM）技术是控制开关稳压电源输出的关键。通过改变半导体开关的导通时间和关断时间，即改变脉宽，可以精确控制输出电压和电流。

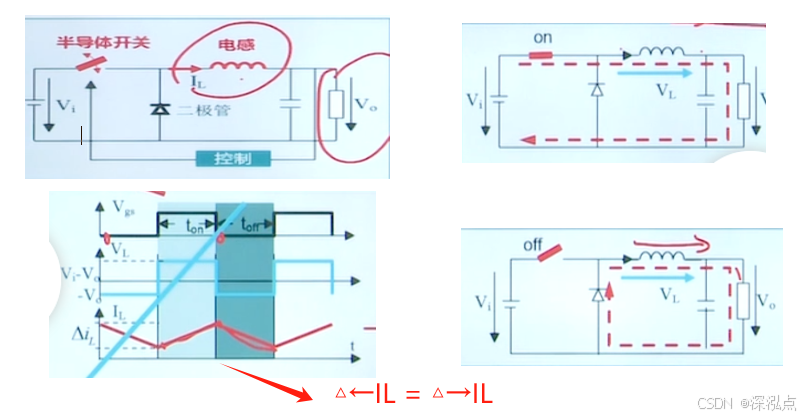

PWM控制信号的**占空比（Duty Cycle）**决定了输出电压的平均值。占空比定义为导通时间与整个周期时间的比值，即

$$D=\frac{T_{on}}{T_{on}+T_{off}}$$

其中T_{on} 为导通时间，T_{off} 为关断时间。通过调节占空比，可以实现对输出电压的精确控制。附：D的推导过程

Overall

开关稳压电源以其高效、稳定的特点在现代电子设备中得到广泛应用。半导体开关、电感器和变压器是开关稳压电源的关键组件，它们在实现电能高效传输和稳定输出方面起到了至关重要的作用。脉宽调制技术通过精确控制开关导通和关断时间，实现了输出电压和电流的精确调节。未来，随着半导体技术和控制技术的不断进步，开关稳压电源将更加高效和智能化，满足更加多样化的应用需求。
