三合一按键设计

在这里插入图片描述

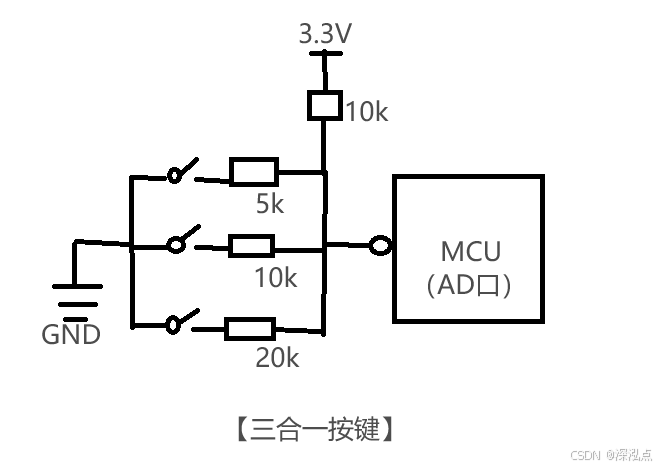

电路结构与原理:

三条并联分路:
    每条分路分别接有一个开关(按键)和电阻,阻值分别是5kΩ、10kΩ和20kΩ。
    通过不同的按键和电阻值组合,每次按下一个或多个按键时,会产生不同的电压输出。

MCU的AD输入检测:
    MCU的AD输入引脚连接到右边的汇合点,通过监测该点的电压来判断按键的状态。
    这样MCU就可以通过这些不同的电压值来区分按键的按下状态。

设计优势

减少IO口使用:
使用一个AD口即可实现三合一按键检测,节省了MCU的引脚资源。
