SC2161 和 AD2S1210应用上的区别

1 DOS阈值寄存器设置存在的区别

失配阈值寄存器 DOS mismatch register address：0x8A

AD2S1210: resolution 38mV; Range 0~4.82V

SC2161: resolution 38mV; Range -2.41~2.41V

DOS失配阈值寄存器（0x8A）差异的具体影响在于：在使用SC2161时，若该寄存器配置ADI默认值，则不会有问题，无差别。若需要配置其他阈值，需要注意的是D6一定要设0，否则会表征阈值为负数，会一直报错，因为我们是用补码形式。

2 输入阻抗比1210低

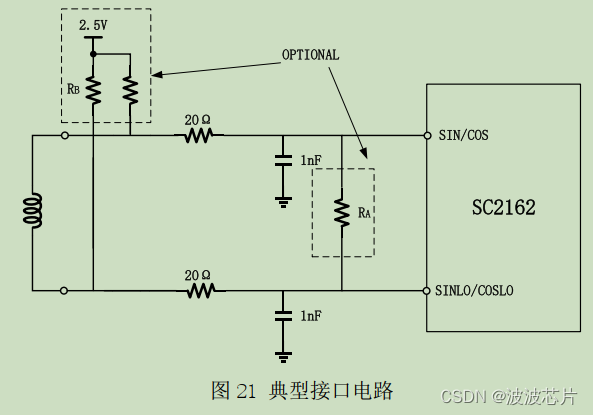

SIN/SINLO/COS/COSLO的输入阻抗相对1210来说偏低，所以外围电路如果加电阻，建议电阻值不要太大，推荐20ohm，如果旋变不支持过低负载，可以适当加大。电阻取大带来的影响在于角度数据可能会引入固定offset。



3 增量编码分辨率设置存在的区别

增量编码输出的分辨率设置需要注意的是：

1）SC2161分辨率设置为16bit，增量器可以设置为14位，12位或10位

2）SC2161分辨率设置为14bit，增量器可以设置为12位或10位

3）SC2161分辨率设置为12bit，增量器可以设置为12位或10位

4）SC2161分辨率设置为10bit，增量器可以设置为10位

4 增量编码应用DIR的定义存在区别

角旋转不断增大时为低电平,即顺时针转时DIR=0, 逆时针旋转DIR=1（ADI顺时针转时DIR=1，逆时针转时为0）.

5 串行接口配置模式时序

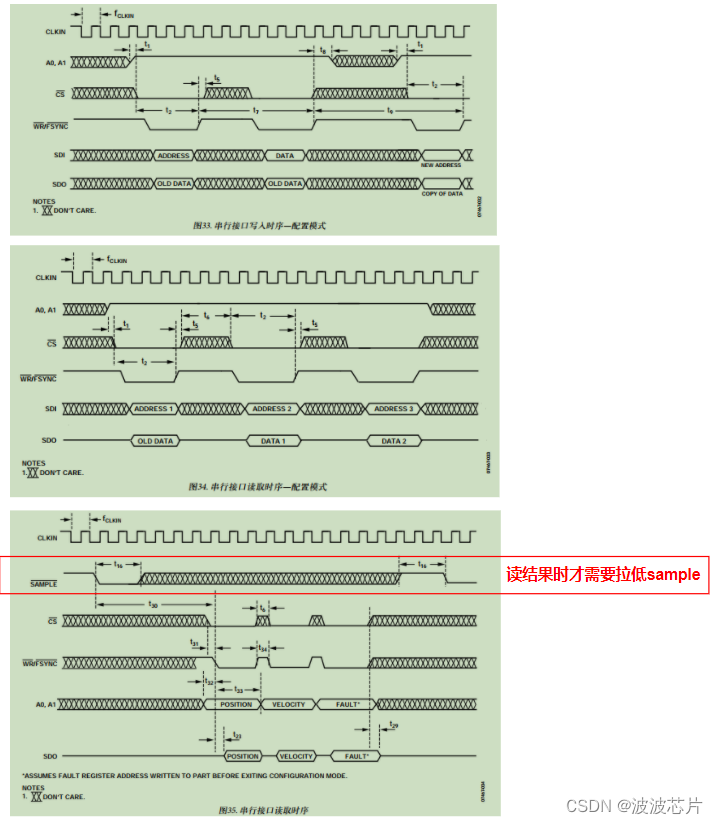

串行接口时进入配置模式对寄存器进行读写，在WR/SYNC拉低之后SAMPLE信号需要保持不变，维持高电平或者低电平。若在配置过程中将SAMPLE拉高拉低会造成寄存器读写错误，但1210对SAMPLE的操作无感。

仅在串行接口读结果时需要SAMPLE拉低。
