AP4030DN 由 FIT AP 更新至 FAT AP

AP4030DN 由 FIT AP 更新至 FAT AP

AP4030DN 由 FIT AP 更新至 FAT AP

AP4030DN 由 FIT AP 更新至 FAT AP （Uboot方式）
# 仅作为记录-后面实测 胖瘦AP模式切换都可以这么干

# 最开始查文档ap的切换方式，发现没这命令。。。
# dir 看储存，剩下的空间也不够再塞新的系统文件了。。
[AP4030DN]ap-mode-switch ?
  check    Check informations for upgrading
  ftp      FTP server
  prepare  Prepare for upgrading

工具准备

软件包【https://support.huawei.com/enterprise/zh/wlan/ap4000-pid-21903875/software/255719267?idAbsPath=fixnode01%7C24030814%7C21782164%7C21782201%7C22318535%7C21903875&subModel=21456503&subModelName=AP4030DN】

升级指导书【参考：FIT AP切换FAT AP（Uboot方式）；文档非常详细，由于版权问题不在此复制粘贴】
Console 线

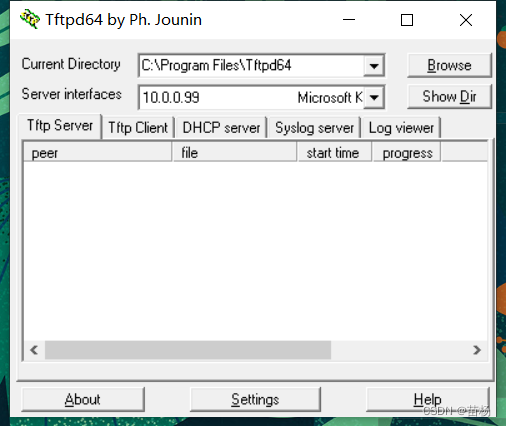

TFTP工具：Tftpd64 【文件夹选好了，网卡一选，账号密码也不用设置，很省事】

在这里插入图片描述

过程记录

更新前信息

<Huawei>dis version
Huawei Versatile Routing Platform Software
VRP (R) software, Version 5.160 (AP4030DN FIT V200R006C10SPC600)
Copyright (C) 2011-2016 HUAWEI TECH CO., LTD
Huawei AP4030DN Router uptime is 0 week, 0 day, 0 hour, 0 minute

MPU 0(Master) : uptime is 0 week, 0 day, 0 hour, 0 minute
SDRAM Memory Size    : 256     M bytes
Flash Memory Size    : 32      M bytes
MPU version information :
1. PCB      Version  : VER.B
2. MAB      Version  : 0
3. Board    Type     : AP4030DN
4. BootROM  Version  : 315

<Huawei>

<Huawei>dir
Directory of flash:/

  Idx  Attr     Size(Byte)  Date        Time(LMT)  FileName
    0  drw-              -  Jan 01 1970 00:00:19   config
    1  drw-              -  Jan 01 1970 00:00:19   corefile
    2  -rw-          1,890  Jan 01 1970 00:00:30   daemon.log
    3  -rw-          2,100  Jan 01 1970 00:00:30   daemon.log.bak
    4  drw-              -  Jul 27 2005 11:02:54   dhcp
    5  -rw-             49  Jan 01 1970 00:01:23   emt_fwd_log
    6  -rw-            584  Jul 27 2005 12:21:50   local_cfg.ini
    7  drw-              -  Jun 23 2017 22:42:22   logfile
    8  -rw-         14,720  Jul 27 2005 12:22:23   mon_file.txt
    9  -rw-          1,260  Jul 27 2005 11:03:34   rsa_host_key.efs
   10  -rw-            540  Jul 27 2005 11:03:36   rsa_server_key.efs
   11  drw-              -  Jul 27 2005 11:02:42   sys
   12  -rw-            136  Jan 01 1970 00:00:22   sysinfo.ini

6,024 KB total (1,096 KB free)
<Huawei>sy

[Huawei]diagnose
Now you enter a diagnostic command view for developer's testing, some commands
may affect operation by wrong use, please carefully use it with HUAWEI
engineer's direction.
[Huawei-diagnose]dis
[Huawei-diagnose]display im
[Huawei-diagnose]display image
   Image      Status    Version
==============================================================
   Image A   (Active)   AP4X30XN  V200R006C10SPC600B039(FIT)
   Image B   (Backup)   AP4X30XN  V200R006C10SPC600B039(FIT)
==============================================================

[Huawei-diagnose]

更新过程

<Huawei>reboot
System will reboot! Continue ? [y/n]:y
Info: system is rebooting ,please wait...
<Huawei>fffTry hardware rebooting...
DRAM Parameter:
    Tap(low, high): 0x6-0x1f
    Tap values: 0x12-0x12-0x12-0x12
DRAM:  256 MB
Press CTRL+T for Full Memory Test in 1 Seconds:  0
Start up the normal boot...
DRAM Parameter:
    Tap(low, high): 0x6-0x1f
    Tap values: 0x12-0x12-0x12-0x12
DRAM:  256 MB
Press CTRL+T for Full Memory Test in 1 Seconds:  0


       ************************************************************
       **********************    *********    *********************
       ********************       *******       *******************
       ******************         *******         *****************
       ***********    ***          *****          ***    **********
       *********       ***         *****         ***      *********
       ********          **         ***         **         ********
       ********           **        ***        **          ********
       *********           **       ***       **          *********
       ***********          **      ***      **         ***********
       *****      ***         **    ***    **        ***      *****
       *****          ***      **  *****  **     ***          *****
       ******             ***   **********   ***             ******
       *********                 ********                 *********
       ************************************************************
       **********             **************             **********
       *************  ******************************  *************
       ************************************************************

                        Welcome To HUAWEI AP World


UBoot V200R006C10 version-315(Apr 25 2016 - 12:54:30)

Flash: 32 MB
Ethernet Mac: 4C-FA-CA-F9-F3-40

Image: Current Bootup is A
Image: Current Bootup is A
Current master bootup parameter area is A
Boot Kernel A Address: 0x9ebd2000
Boot Kernel B Address: 0x9fb92000
Press j or J to stop Bus-Test in 1 seconds:   0
Bus test starting...
PCIE  bus  test OK.
SPI   bus  test OK.
DDR   bus  test OK.
RGMII bus  test OK.
Bus test ending...

Save Bus Test Result Successful

# --1.	AP启动的时候。在出现以下信息后3秒内按下F键，进入Uboot命令行视图。Uboot菜单缺省密码 admin@huawei.com
Press f or F  to stop Auto-Boot in 3 seconds:  0
F
Password for uboot cmd line
Password for uboot cmd line :

Info: You are advised to change the password to ensure security.
ar7240>
ar7240>
ar7240>
ar7240>
ar7240>
ar7240> setenv ipaddr 169.254.1.1
 Input parameter error.
ar7240>

# --2.	配置AP和tftp服务器的IP地址，使AP和服务器的IP地址处于同一网段，保证AP能够从tftp服务器获取升级文件。
ar7240> setenv ipaddr 192.168.10.13		# AP的IP地址
ar7240> setenv serverip 192.168.10.11	# 服务器的IP地址
ar7240>
ar7240>
ar7240>

# --3.	加载需要升级的FAT AP系统软件。
ar7240> update system FatAP4X30XN_V200R019C00SPC910.bin       # 系统文件.bin 要存放在TFTP目录下
Using eth0 device
TFTP from server 192.168.10.11; our IP address is 192.168.10.13
Filename 'FatAP4X30XN_V200R019C00SPC910.bin'.
Load address: 0x5500000
Loading: #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #############################################
done
Bytes transferred = 25189876 (1805df4 hex)
EFS tail number: 9
APP Packet Practical Size: 0x1805c5c, Begin Address in Mem: 0x5500020, End Addre                               ss in Mem: 0x6d05c7c
$APP Packet CRC: 0xe0cc6422, Kernel Size: 0xec5c8, RootFs Size: 0x11e1000,Bios S                               ize: 0x7f534, Extend Bios Size: 0x00, FitFatFlag:0x02, Transize:0x4b87ec,endaddr                               :0x06d05c7c,actendaddr:0x06d05878
Write SysImage to Address(area A): 0x9e100000
The current device is a FIT AP, but the upgrade package is for a FAT AP. Continu                               e? [y/n]:y

Goto FAT AP updating process
AP5X30XN V200R019C00SPC910B003
AP3X30XN V200R019C00SPC910B003
AP3010DN-V2 V200R019C00SPC910B003
AP4030DN-E V200R019C00SPC910B003
AP9X32XN V200R019C00SPC910B003
AP5030DN-S V200R019C00SPC910B003
AP9X31XN V200R019C00SPC910B003
AP4X30XN V200R019C00SPC910B003
Writing PART-I of AP_SysImage to Flash, Maybe Long Time, Please Wait...
Warning: Do Not Power-Off!
................................................................................                               ................done
Writing PART-II of AP_SysImage to Flash, Maybe Long Time, Please Wait...
Warning: Do Not Power-Off!
......................................................done
Upgrade Boot-B Successful
Writing Version to Flash...
Set Boot KernelA Address: 0x9f6a1000
Upgrade Firmware to A Successful
Writing Transiton Part to Flash, Maybe Long Time, Please Wait...
Warning: Do Not Power-Off!
......................................done
Set Boot KernelB Address: 0x9f7e0000
Upgrade Firmware to B Successful

# --4.	配置完成后，在命令行中键入reset，AP就会使用指定的网络启动固件文件启动了。用这种方式启动后，固件被读入AP的flash。
ar7240> reset

更新后信息

[Huawei]dis ver
Huawei Versatile Routing Platform Software
VRP (R) software, Version 5.170 (AP4030DN FAT V200R019C00SPC910)
Copyright (C) 2011-2022 HUAWEI TECH CO., LTD
Huawei AP4030DN Router uptime is 0 week, 0 day, 0 hour, 13 minutes

MPU 0(Master) : uptime is 0 week, 0 day, 0 hour, 13 minutes
SDRAM Memory Size    : 256     M bytes
NOR FLASH Memory Size: 32      M bytes
MPU version information :
1. PCB      Version  : VER.B
2. MAB      Version  : 0
3. Board    Type     : AP4030DN
4. BootROM  Version  : 632

[Huawei]

<Huawei>dir
Directory of flash:/

  Idx  Attr     Size(Byte)  Date        Time(LMT)  FileName
    0  -rw-          2,082  Apr 19 2022 20:21:37   Actalis_CA.cer
    1  -rw-          1,318  Apr 19 2022 20:22:32   ca.cer
    2  -rw-            143  Apr 19 2022 20:23:12   ca_config.ini
    3  drw-              -  Apr 19 2022 20:22:34   config
    4  drw-              -  Jan 01 1970 00:00:19   corefile
    5  -rw-            213  Apr 19 2022 20:21:45   daemon.log
    6  -rw-          2,100  Jan 01 1970 00:00:30   daemon.log.bak
    7  drw-              -  Apr 19 2022 20:21:37   default-sdb
    8  -rw-          7,779  Apr 19 2022 20:23:12   default_ca.cer
    9  drw-              -  Jul 27 2005 19:02:54   dhcp
   10  -rw-          1,360  Apr 19 2022 20:21:37   DigiCert_CA.cer
   11  -rw-             49  Jan 01 1970 00:01:23   emt_fwd_log
   12  -rw-          2,446  Apr 19 2022 20:21:37   houp.huawei.com_local.cer
   13  -rw-          2,494  Apr 19 2022 20:21:37   houp.huawei.com_local_new.cer
   14  -rw-          1,253  Apr 19 2022 20:22:33   local.cer
   15  -rw-            781  Apr 19 2022 20:28:10   local_cfg.ini
   16  drw-              -  Apr 19 2022 20:22:51   localuser
   17  drw-              -  Apr 19 2022 20:31:57   logfile
   18  -rw-         18,166  Apr 19 2022 20:22:51   mon_file.txt
   19  -rw-          1,260  Jul 27 2005 19:03:34   rsa_host_key.efs
   20  -rw-            540  Jul 27 2005 19:03:36   rsa_server_key.efs
   21  drw-              -  Jul 27 2005 19:02:42   sys
   22  -rw-            136  Jan 01 1970 00:00:22   sysinfo.ini

5,694 KB total (1,214 KB free)
<Huawei>

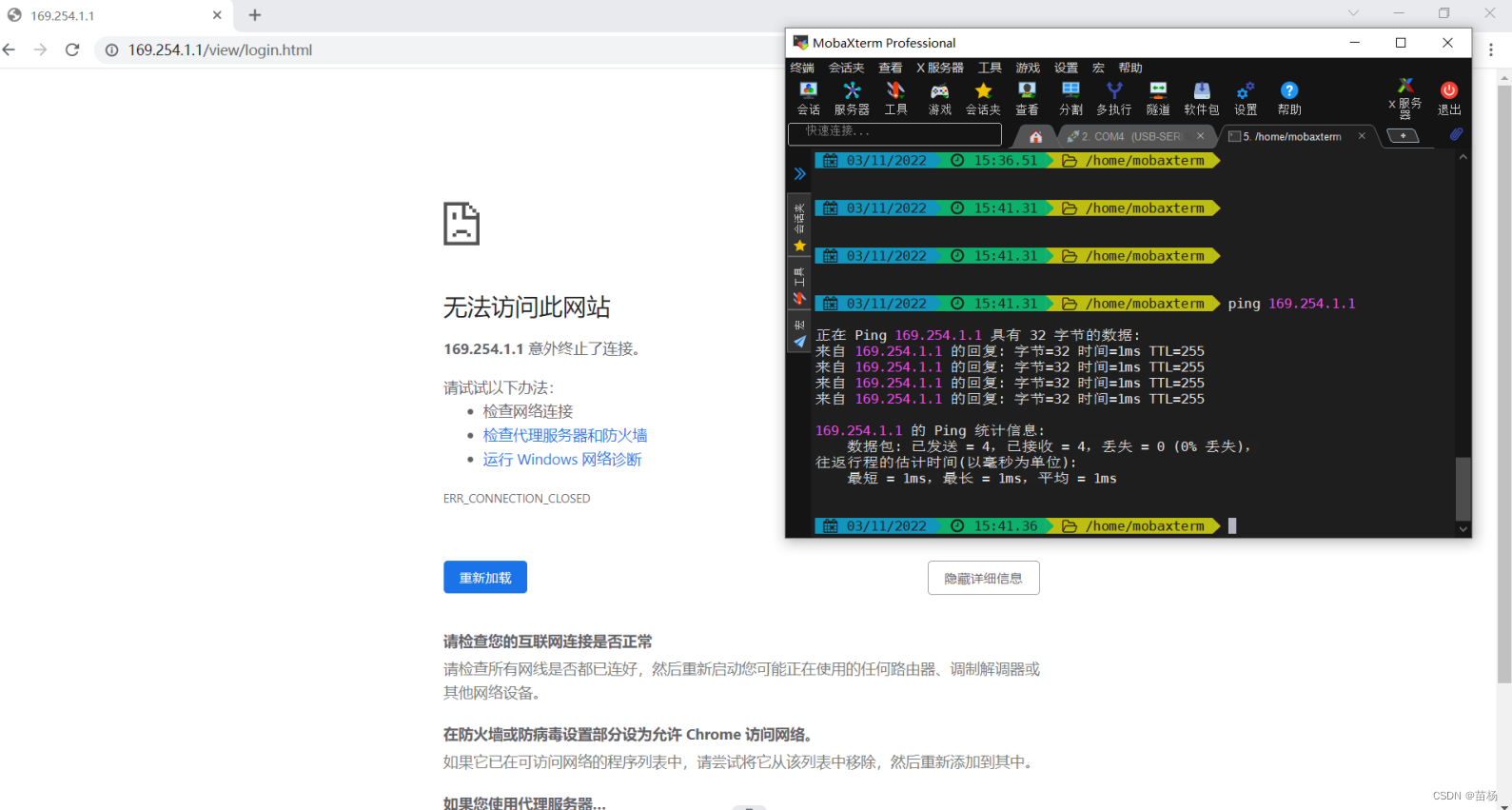

问题1-http打不开

在这里插入图片描述

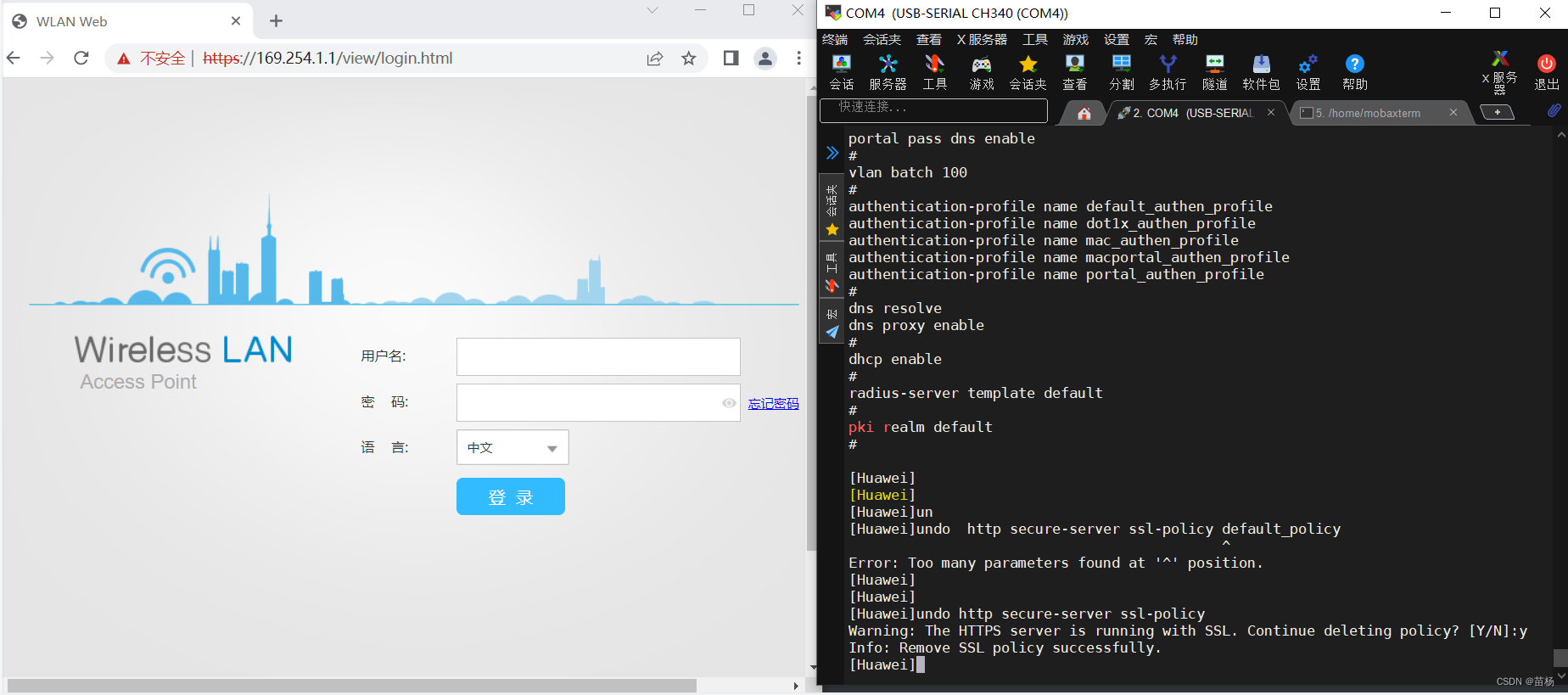

解决方式

undo http secure-server ssl-policy

还以为是没有加载 web文件，但是更新包里也没找到web文件，后面在论坛看到是这个

[Huawei]dis current-configuration | begin http
 http secure-server ssl-policy default_policy
 http server enable
#


[Huawei]
[Huawei]
[Huawei]un
[Huawei]undo  http secure-server ssl-policy default_policy
                                            ^
Error: Too many parameters found at '^' position.
[Huawei]
[Huawei]
[Huawei]undo http secure-server ssl-policy
Warning: The HTTPS server is running with SSL. Continue deleting policy? [Y/N]:y
Info: Remove SSL policy successfully.
[Huawei]

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-zETp4kWJ-1667490045384)(C:\Users\h1369\AppData\Local\Temp\1667461604626.png)]$
