超文本传输协议HTTP分析

一、实验名称 超文本传输协议 Http分析

二、实验目的

1. 掌握使用Wireshark分析俘获HTTP协议的基本技能；

2. 深刻理解HTTP重要的工作机理和过程。

三、实验内容和要求

1、 Http协议的Get/Resonse互动机制；

2、 Http协议的分组格式；

3、 如何利用Http传输Html文件；

4、 如何利用Http传输图片、动画等嵌入式文件；

四、实验环境

1. 运行windows 10 操作系统的PC一台。

2. IE浏览器等软件。

3. 每台PC运行程序协议分析仪 Wireshark。

五、操作方法和实验具体步骤

1.Http 的基本请求/响应互动机制

(1)打开 chrome 浏览器

(2)打开 Wireshark软件，打开抓包菜单中的网络接口子菜单，从中选择本机使用的网络接口。

(3)切入包捕获界面后，在过滤栏中输入http&&ip.dst==128.119.245.12||ip.src==128.119.245.12,即只观察与128.119.245.12交互的http分组。

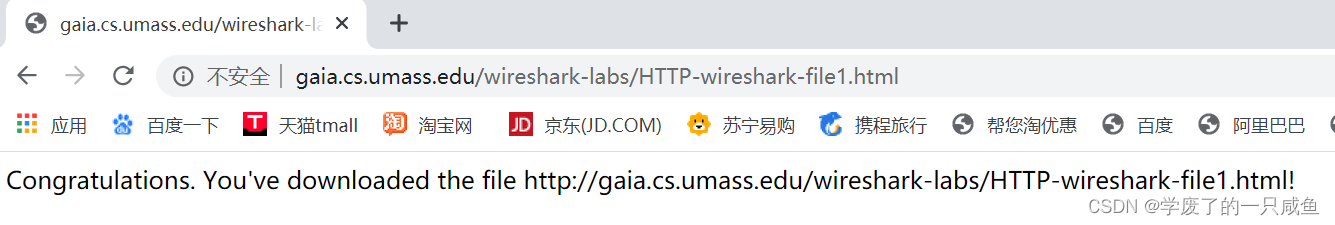

(4)在chrome浏览器输入 ：http://gaia.cs.umass.edu/wireshark-labs/HTTP-wireshark-file1.html；此时浏览器应该会显示一个最简单的 html 页面(只有一行 )，如图1所示：



图1 浏览器显示的页面

(5)此时，Wireshak软件应该抓取的Http数据包如图2所示。





图2 俘获的http分组

从上图中可观察到总共捕获到四个 http 包，其中，包括 Http 的 Get分组(由本机浏览器向服务器 gaia.cs.umass.edu发出的请求 )以及服务器返回的响应分组。需要注意的是，第一轮请求与回复请求的是具体的页面；而第二轮请求与回复涉及的却是一个 favicon.ico 文件。分组内容展示窗口中可以观察这两个分组的详细信息。从展开的分组内容中可以看出： Http 包是经由Tcp协议传输，而 Tcp 又是附加在IP 数据包的基础上，后者又附加在一个以太网帧内。以第一轮分组为观察目标，试着回答如下问题:

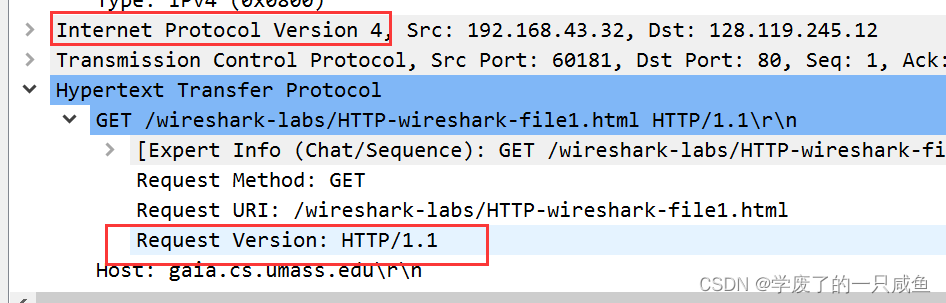

(1 )你的浏览器运行的是什么协议版本? Http1.0 还是Http1. 1?服务器运行的又是什么版本呢?

我的浏览器运行的是Http1. 1版本(Request Version: HTTP/1. 1)。

服务器运行的是Version 4。如图3所示。



图3 浏览器版本和服务器版本

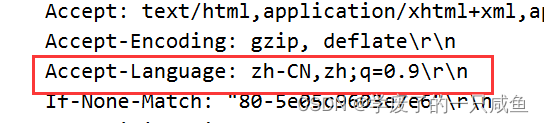

(2)你的浏览器告诉服务器它能够接受的语言是?

Accept -Language: zh-CN,zh;q=0.9\r\n (即中文简体)，如图4所示。



图4 服务器能接受的语言

(3)你浏览器所在的IP是?服务器的Ip又是?

浏览器的IP是192.168. 43.42，服务器的IP是128. 119. 245. 12，如图5所示。



图5 浏览器IP和服务器IP

(4)服务器返回给浏览器的状态代码是?这次访问成功了么?

状态代码是Status Code:304。这次的访问没成功(Response Phrase: Not Modified)，如图2所示。

(5)浏览器所访问的Html 文件，上次被修改的时间是?

Wed, 01 Jun 2022 07:47:19 GMT，如图6所示。



图6 上次被修改时间

(6)间隔两分钟后再重新访问该Html 文件(即刷新IE浏览器)，再次查看Html文件上被修改的时间是?对比与问题5的答案，你观察出了什么结论?

Wed, 01 Jun 2022 07:49:19 GMT。

最后的修改时间会随着抓包的时间不同而改变

(7)服务器返回给浏览器的分组的内容长度是多少?

128个字节，如图7所示。



图7 分组内容长度



2.Http 附加条件判断的请互动机制

我们知道，当前主要浏览器都有一个缓存机制，即将刚访问的页面内容保存在chrome缓存区。在此基础上，当用户重新访问该页面时,浏览器会智能地发出一个带条件判断的Http请求，即请求时告诉服务器自己所缓存文件的时间戳。为了详细观察这一带条件判断请求互动机制，请进行如下操作:

(1)打开chrome浏览器，并清除chrome浏览器的所有缓存文件。

(2)打开Wireshark 软件，打开抓包菜单中的网络接口子菜单，从中选择本机使用的网络接口。

(3)切入包捕获界面后，在过滤栏中输入http&&ip.dst==128.119.245.12||ip.src==128.119.245.12，即只观察与128. 119.245. 12交互的http分组。

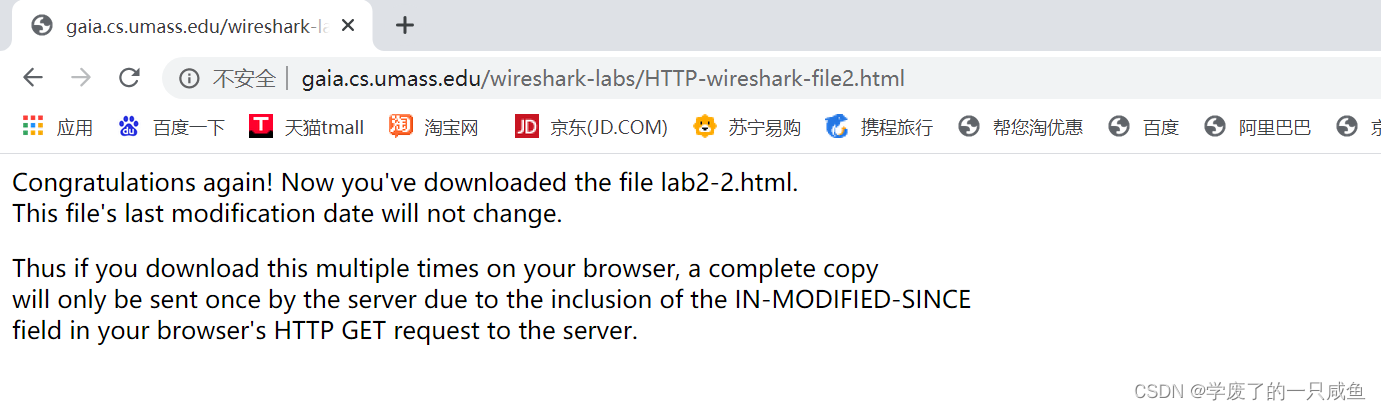

(4)在chrome地址栏输入: http://gaia.cs.umass.edu/wireshark-labs/HTTP-wireshark-file2.html，回车后访问该地址，如图8所示。



图8 浏览器显示的页面

(5)十秒后，点chrome刷新栏，重新访问该地址。

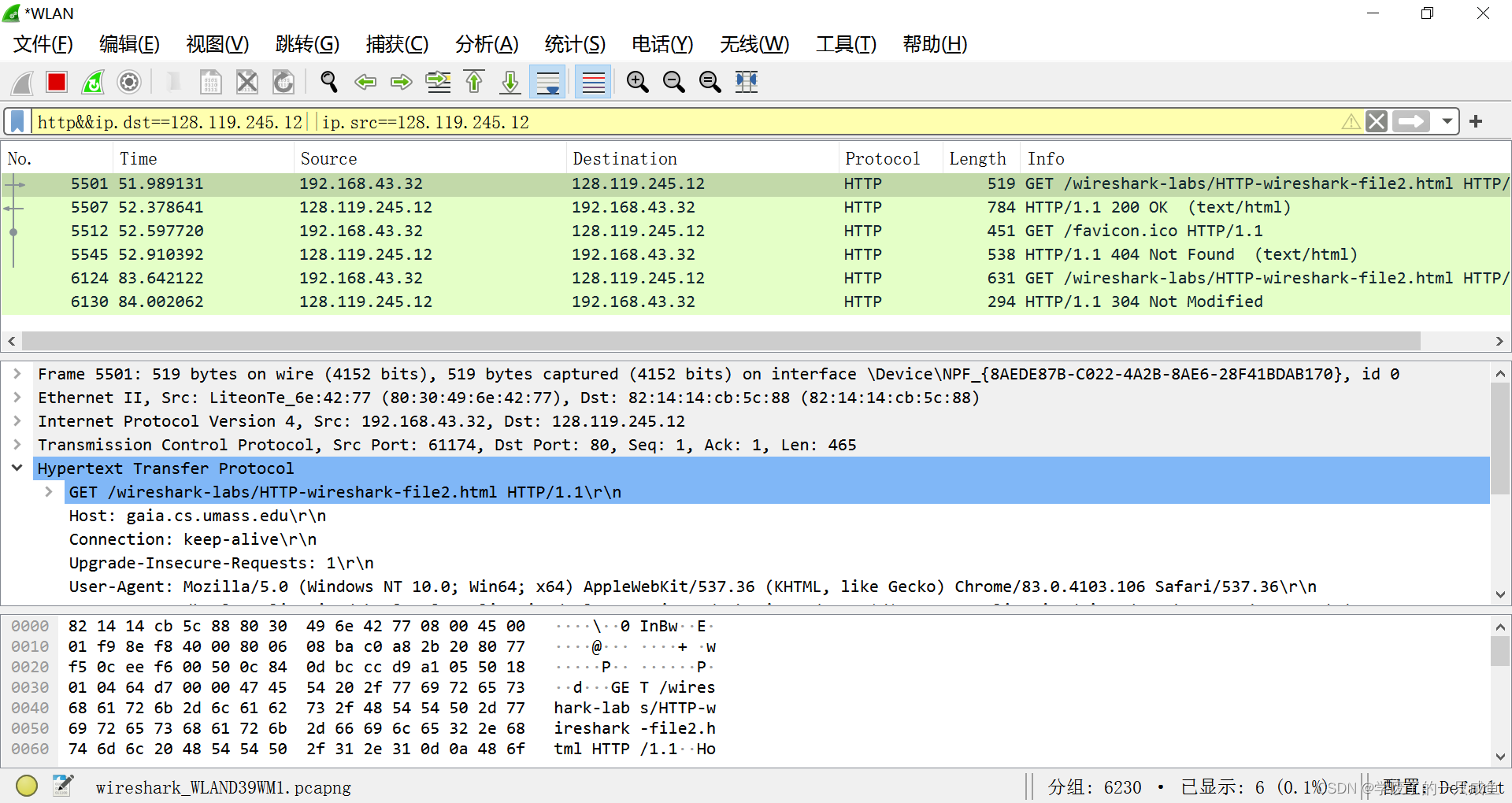

(6)将观察到的Wireshark软件结果截图保存,如图9所示。



图9 俘获的http分组



观察实验结果，回答以下问题:

(1)观察浏览器发出的第-一个Get请求,你在里面看到了IF-MODIFIED- SINCE字段么?

没有看到IF-MODIFIED-SINCE字段。

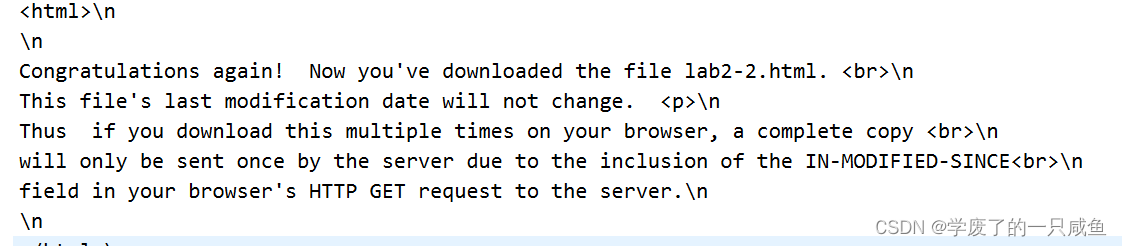

(2)观察服务器对应的第一个Response 回复，它返回了所请求的html 文件么?

返回了，如图10所示。



图10 返回的html文件

(3)观察第二个浏览器发出的第二个Get请求，你在里面看到IF-MODIFIED SINCE字段么?如果有，它携带的具体信息是?

依然没有看到IF-MODIFIED-SINCE字段。

(4)服务器所回复的第二个Response回复的状态码是?它携带了浏览器所请求的

Html文件么?如果没有，请作出相应的解释。

StatusCode:404。他没有携带浏览器所请求的HTML文件，因为回复字段是Not Found，表示并没有找到浏览器所请求的文件。



3.通过Http获取大文件

(1)启动浏览器，将浏览器的缓存清空。

(2)启动Wireshark分组俘获器，开始Wireshark分组俘获。

(3)在浏览器地址栏中输入如下网址:

http://gaia.cs.umass.edu/wireshark-labs/HTTP-wireshark-file3.html，

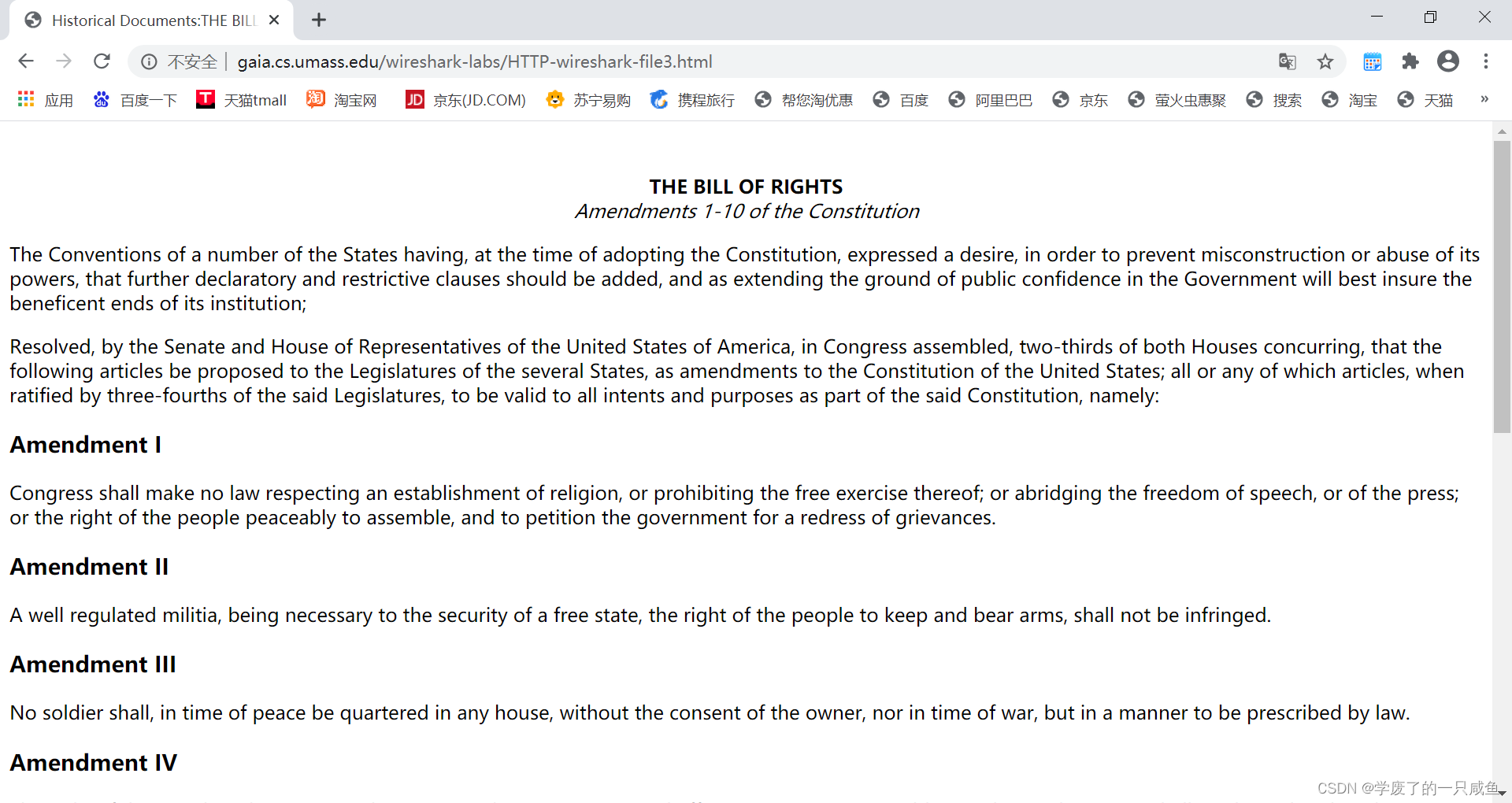

浏览器将显示一个相当大的美国权力法案，如图11所示。



图11 浏览器显示的页面

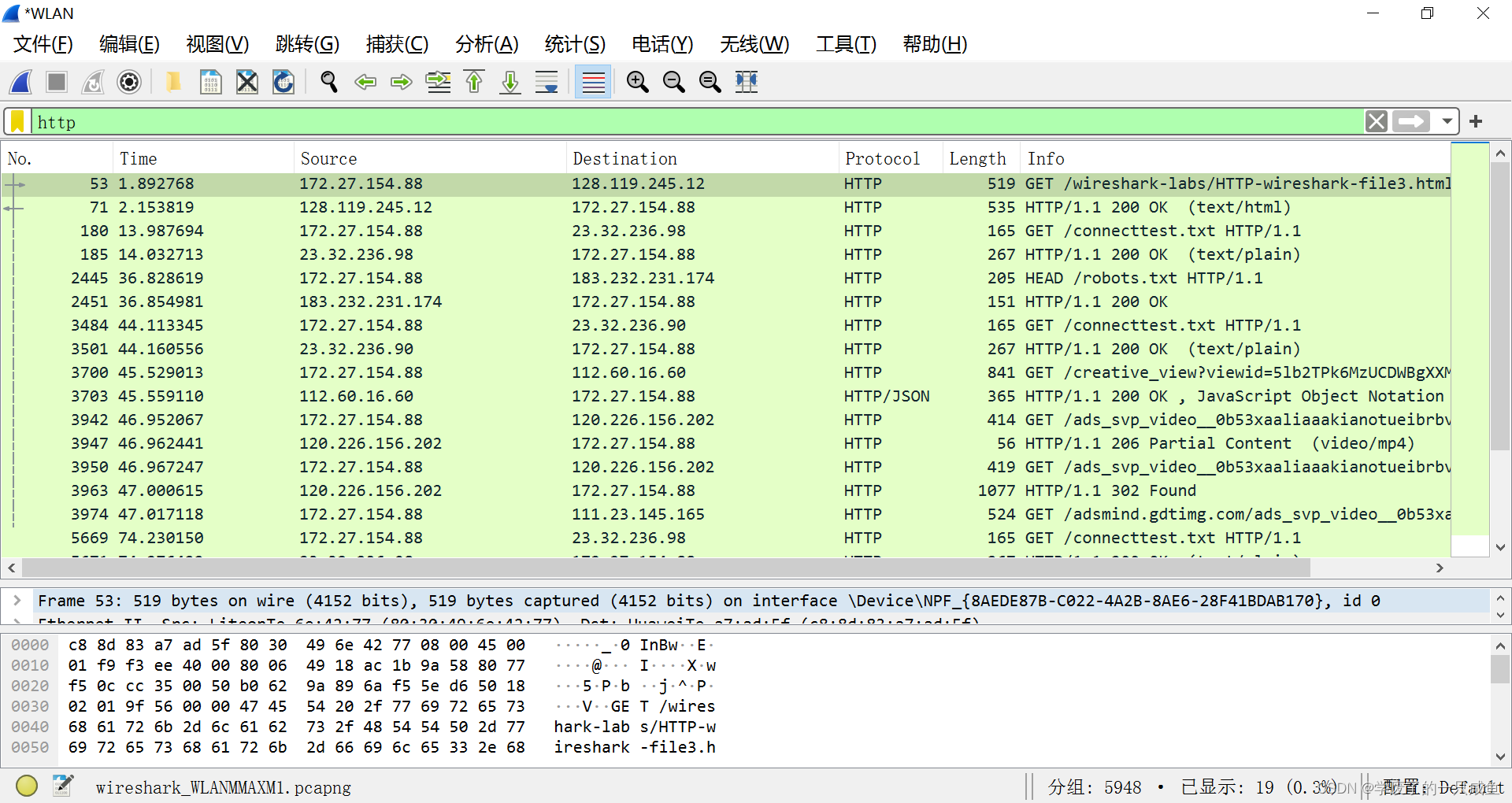

(4) 停止Wireshark分组俘获，在显示过滤筛选说明处输入“http",分组列表子窗口中将只显示所俘获到的HTTP报文。如图12所示。



图12 俘获的http分组

在本节实验中，实体数据是指HTTP-wireshark-file3.html这个整html文件;而该文件的大小为4861Byte，超过了一个Tcp 包可以容纳的长度(本机器为1480 Byte 加上头部的20个字节)。因此，服务器将整个http响应包拆成四个长度分别为1460\1460\1460\481的四个TCP分组。在传输过程中，由于所经历的路径不一致，这四个分组(26,27,29,31)并非按原先的发送顺序到达，而存在错序的情况!因此，浏览器需要将这四个分组重新组合后形成一个完整的Http 响应包。

回答如下问题:

(1)你的浏览器一共发出了多少个HTTP GET请求

1个，如图13所示。



图13 http get 请求

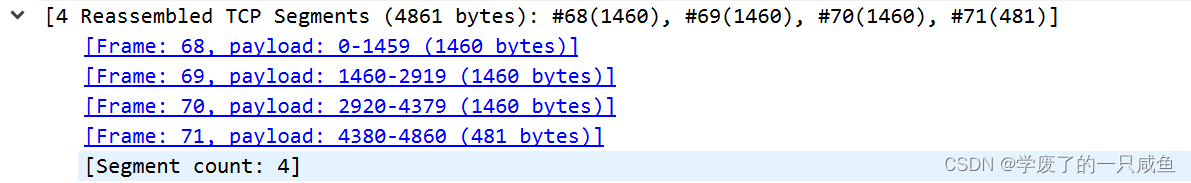

(2)承载这一个HTTP响应报文一共需要多少个data- containing TCP报文段?

4个，如图14所示。



图14 http响应报文所需报文段

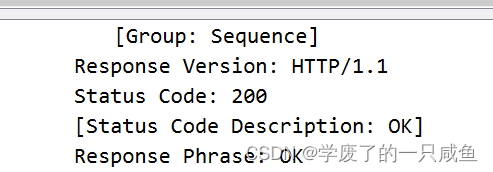

(3)与这个HTTP GET请求相对应的响应报文的状态代码和状态短语是什么?

状态代码是200，状态短语是OK，如图15所示。



图15 状态代码和状态短语

在被传送的数据中一共有多少个HTTP状态行与“TCP-included continuation”有关？

    4个，如图14所示。



4.传输涉及嵌入式文件的 Html 文件

（1）启动浏览器，将浏览器的缓存清空。

（2）启动Wireshark分组俘获器。开始Wireshark分组俘获。

（3）在浏览器地址栏中输入如下网址：

http://gaia.cs.umass.edu/wireshark-labs/HTTP-wireshark-file4.html

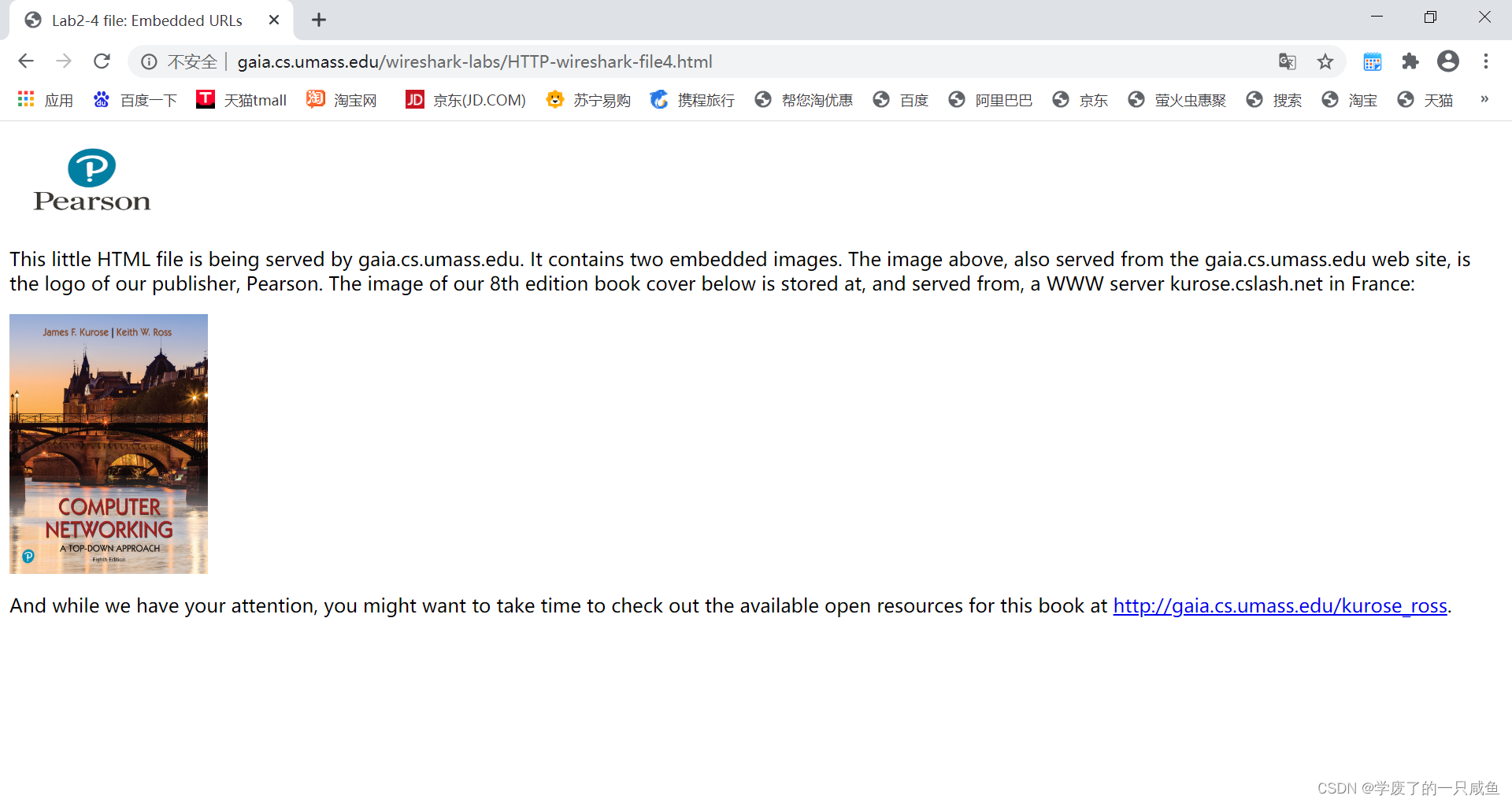

图16展示了该页面在chrome的显示内容。从图可以看出，该页面中除了包括文字信息外，还包含两个图片：一个 Pearson图标文件，一个计算机网络课程英文版(第五版)的正面图片。



图16 浏览器显示的内容

停止Wireshark分组俘获，在显示过滤筛选说明处输入“http”,分组列表子窗口中将只显示所俘获到的HTTP报文。

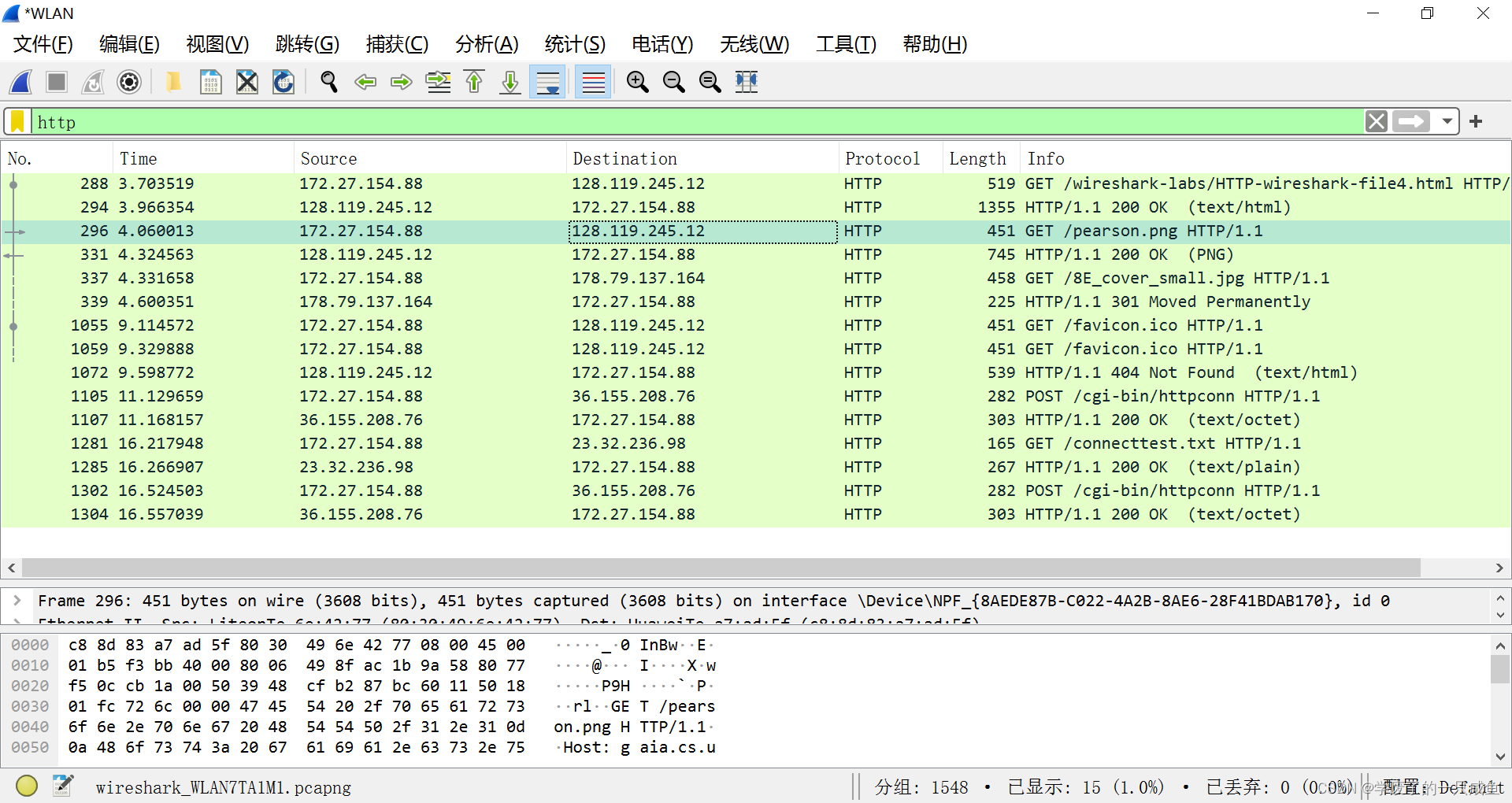

（5）观察 Wireshark 的实验结果，如图17所示。



图17 俘获的http分组

详细观察实验结果，然后试着回答如下问题:

(1)两个图片的格式分别是?


(2)你的浏览器一共发出了多少个Get 请求?各个请求所指向的服务器地址分别是?它们所请求的对象分别是?

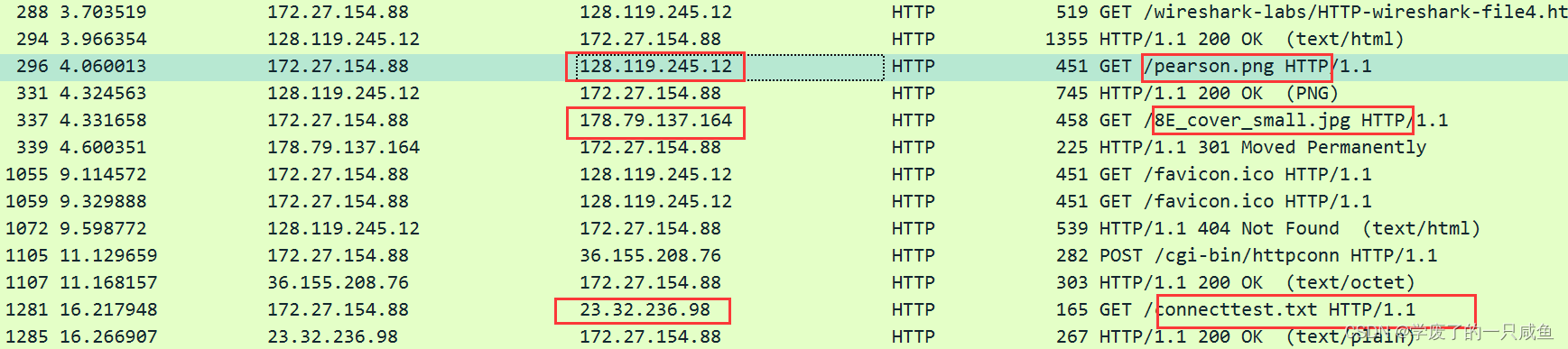

3个。服务器的地址分别是: 128. 119. 245.12、178.79.137.164、23.32.236.98。它们所请求的对象分别是:Person. png格式的图片、. jpg格式的图片和 .txt文本，如图18所示。



图18 get请求、服务器地址、请求对象

(3)你的浏览器是并行还是串行下载所请求的两个图片文件?请根据结果给出你.

的答案并作出解释。(先理解串行、 并行下载的区别)

并行下载。因为这样可以不用每次下载都要建立TCP连接，可以缩短下载时间。



5. 观察 Http 的安全性能

（1）启动浏览器，将浏览器的缓存清空。

（2）启动Wireshark分组俘获器。开始Wireshark分组俘获。切入包捕获界面后，在过滤栏输入http，即只观察 http 分组。

（3）在浏览器地址栏中输入如下网址：

http://gaia.cs.umass.edu/wireshark-labs/protected_pages/HTTP-wireshark-file5.html

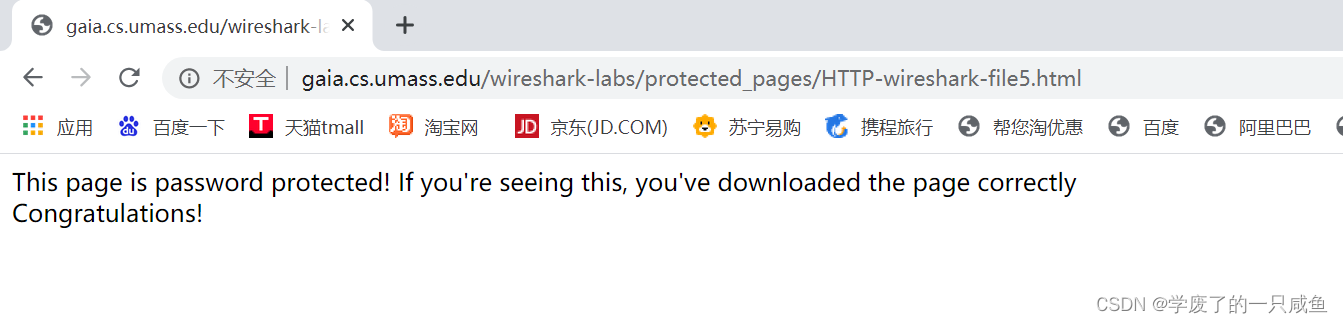

浏览器将显示一个HTTP文件，输入所需要的用户名和密码(用户名：wireshark-students,密码:network)，网页显示内容如图19所示。



图19 网页显示的内容

（4）停止Wireshark分组俘获，在显示过滤筛选说明处输入“http”,分组列表子窗口中将只显示所俘获到的HTTP报文。

（5）观察 Wireshark 的实验结果，如图20所示。



图20 俘获的http分组

试着回答以下内容:

(1)对于浏览器发出的最初的HTTPGET请求,服务器的响应是什么(状态代码和状态短语)?

Status Code: 401，Response Phrase:Unauthorized，如图20所示。

(2)当浏览器发出第二个http get请求时，在http get 报文中包含了哪些新的字段？

新的字段是：Authorization: Basic d2lyZXNoYXJrLXN0dWR1bnRz0m51dHdvcms=\r\n，如图21所示。



图21 http get包含的新字段

(3)第二个Get请求分组中的Authorization 分组所携带的信息是什么?它们是用什么编码的?试访问http://tools. jb51. net/tools/base64 decode-gb2312. php来逆向解析这串编码信息所对应的文字信息。

携带的信息是上述输入的用户名和密码。

如果第二个Get请求分组被别人截获，你输入的用户名和密码被别人能够知晓吗？试解释并分析http的安全性能。

如果第二个Get请求分组被别人截获的话，用户名和密码都会泄露。因为一展开Authorization就可以知道用户名和密码，如图22所示。



图22 Authorization 中的内容

实验心得体会

通过这次实验，我大致掌握使用Wireshark分析俘获Http协议的基本技能；深刻理解Http重要的工作机理和过程；Http协议的Get/Resonse互动机制；Http协议的分组格式；如何利用Http传输Html文件；如何利用Http传输图片、动画等嵌入式文件；还了解了Http的安全性能的一点相关内容。更加深入的了解了计算机网络的先进性和重要性，还有许多计算机网络的相关知识需要我去探索学习。
