STM32外挂FLASH当U盘

今天给大家分享一下如何使用HAL库配置STM32外挂FLASH当U盘使用的案例。

我用的STM32是F103RCT6，FLASH外设是W25Q256型号，如果你是其他型号也没关系下面的代码和操作也都是通用的，大差不差。

W25Q256的数据地址是四个字节，而其他型号的比如W25Q16 32 64 128都是三个字节，这里大家需要注意。

W25Q256有512块，一块有16个扇区，一个扇区16页，一页是256字节，所以该FLASH容量大小为(512x16x16x256)/1024/1024=32MB。大小就是32M。

下面我来介绍一下配置FLASH当U盘的操作：

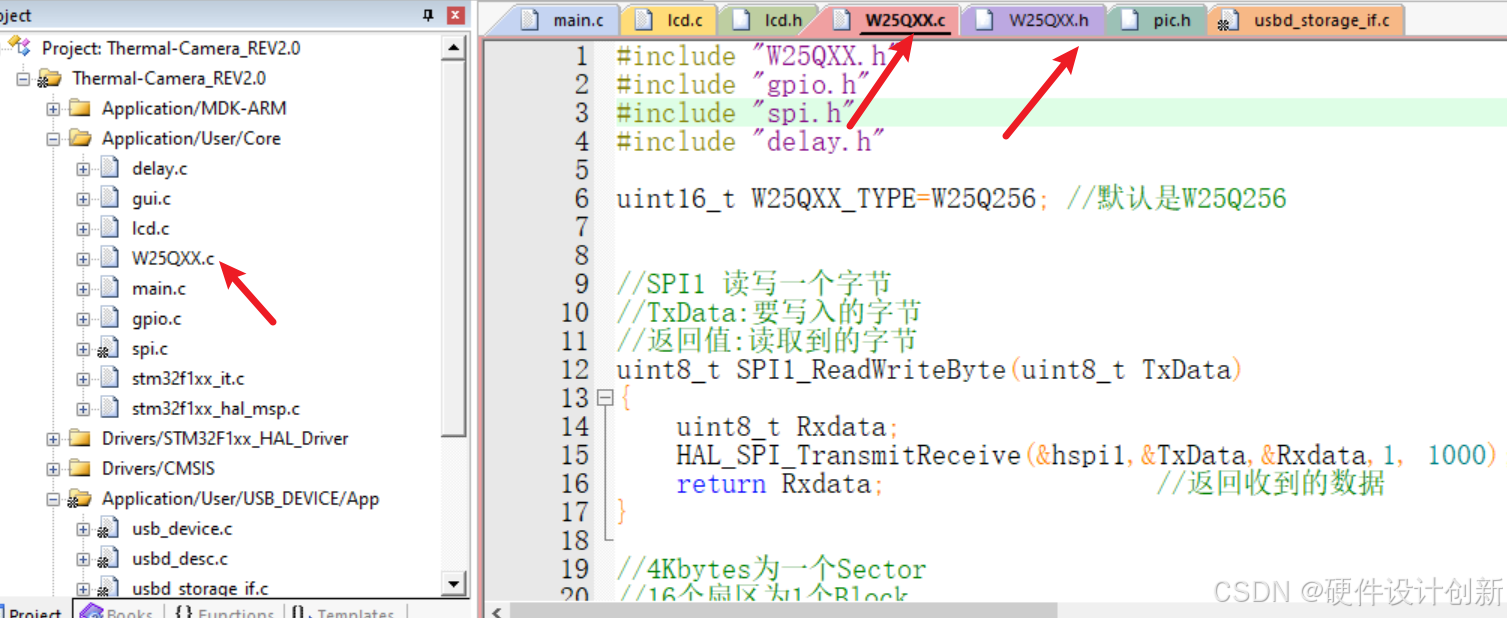

1、我们打开STM32CubeMX，首先配置一下FLASH的SPI引脚，然后在工程文件里导入我们从网上拷贝来的FLASH驱动文件编译测试即可。FLASH的驱动文件W25XX.c和W25XX.h网上挺多的，大家可以自行搜索下载，如果找不见或者不放心可以后台私聊我。

2、USB通信——大容量存储设备类型

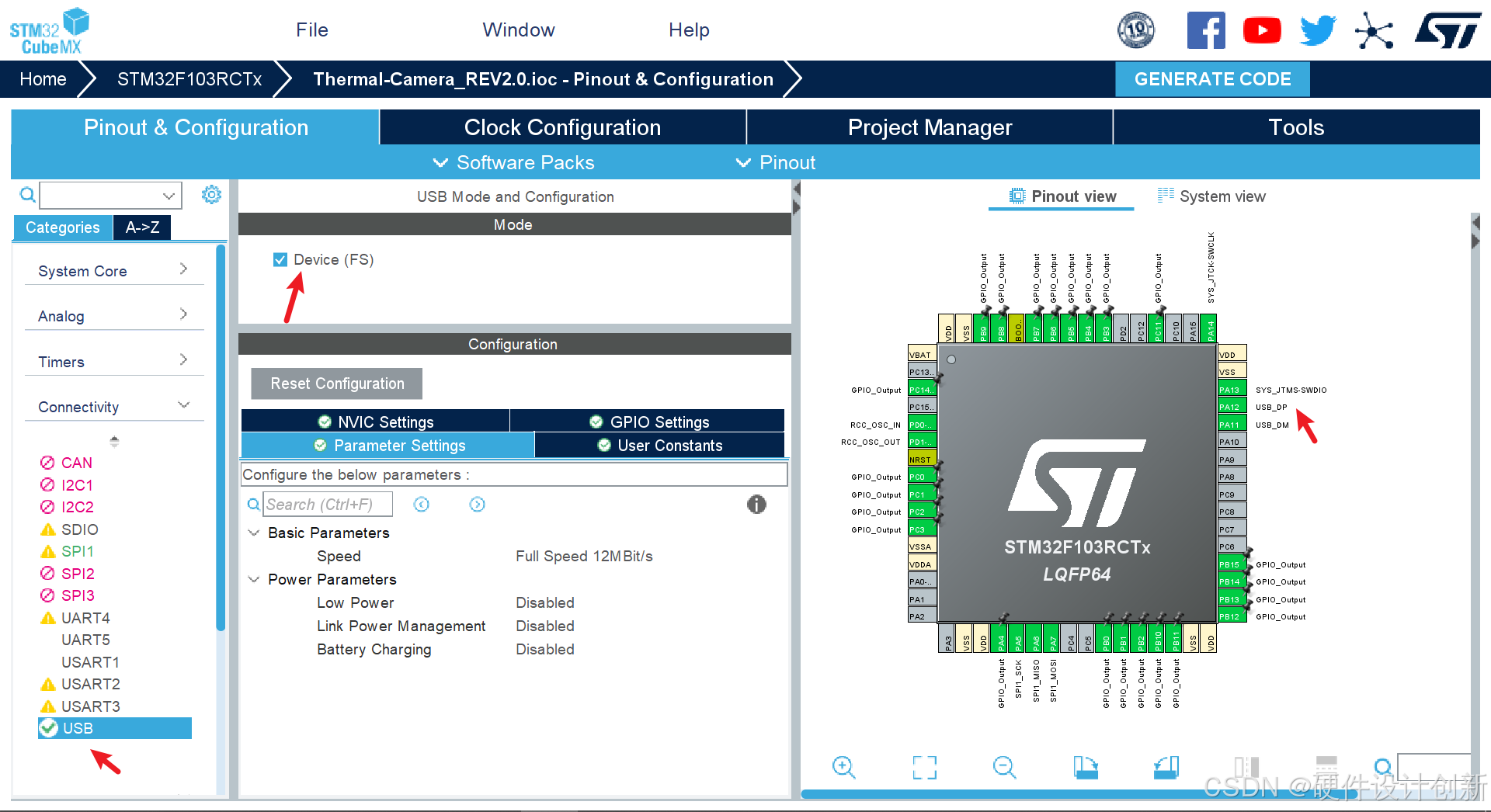

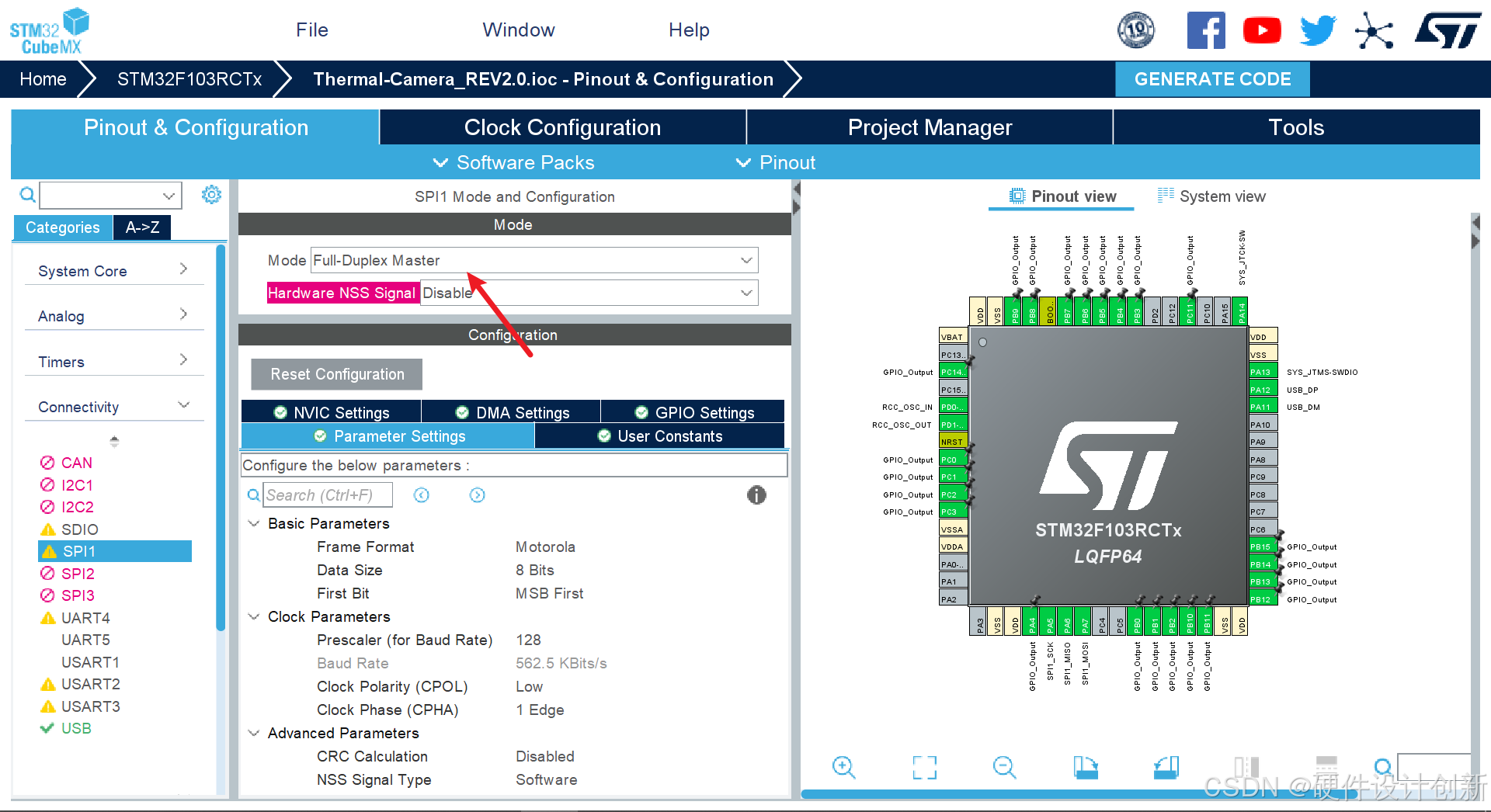

回到CubeMX，在配置SPI的栏目最下面点开USB，然后点勾选。这里的参数设置我们都是默认的就行。

在下面侧边栏最后一个Middleware，点开USB_DEVICE，在菜单栏里下拉选中最后一个Mass Storage Class，参数设置里面最后一个数字我们改为4096，因为我们的FLASH一个扇区16页，一页256字节，所以一个扇区大小就是16x256=4096字节。

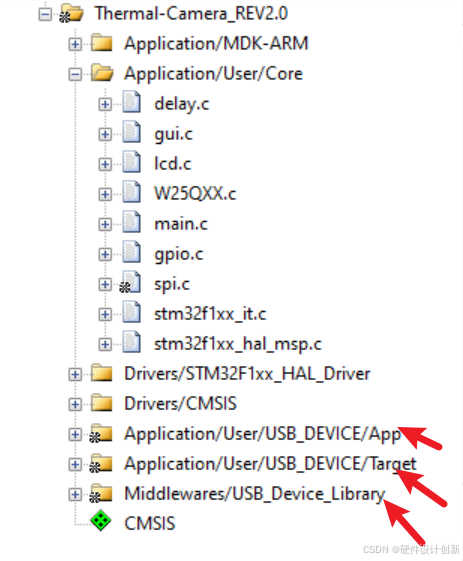

3、然后我们打开KEIL工程，发现侧边栏里面添加了几个文件夹，发现全是USB的，不要害怕，需要改动的地方只有一个.c文件。打开USB_DEVICE下的usbd_storage_if.c文件，只有这个文件需要编辑。

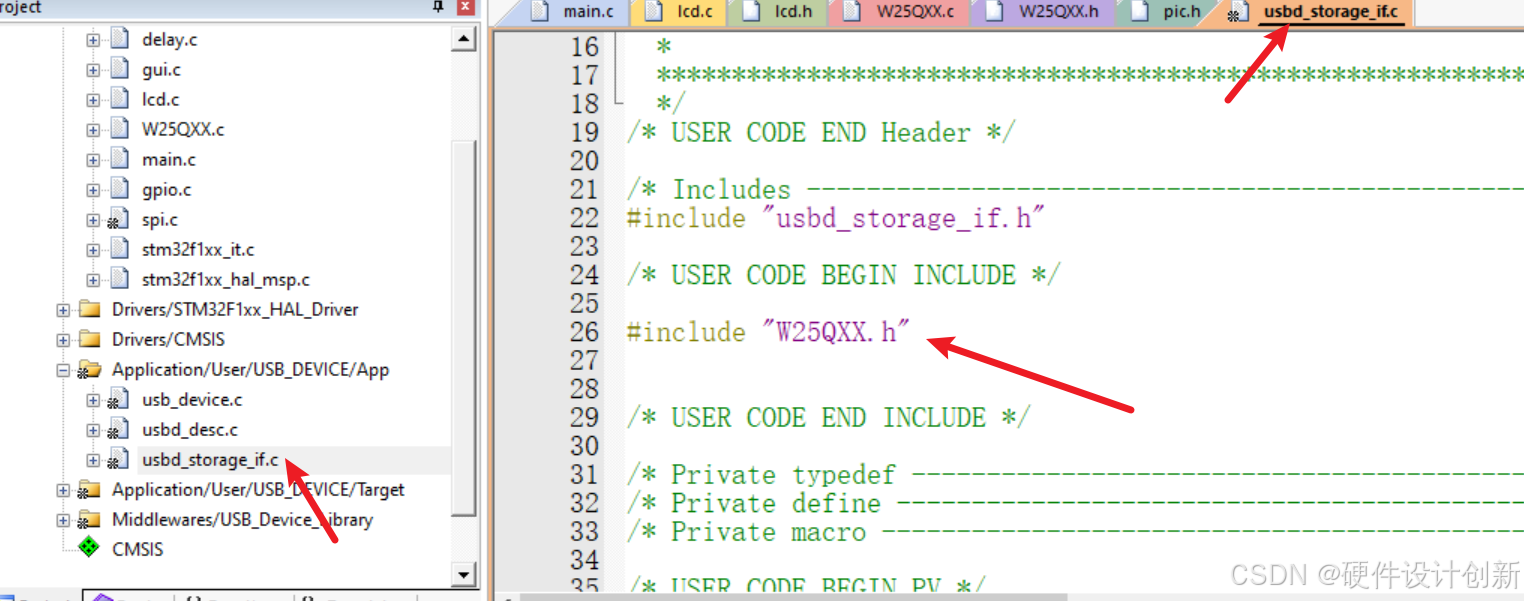

这里需要把FLASH驱动文件的.h文件添加进来。

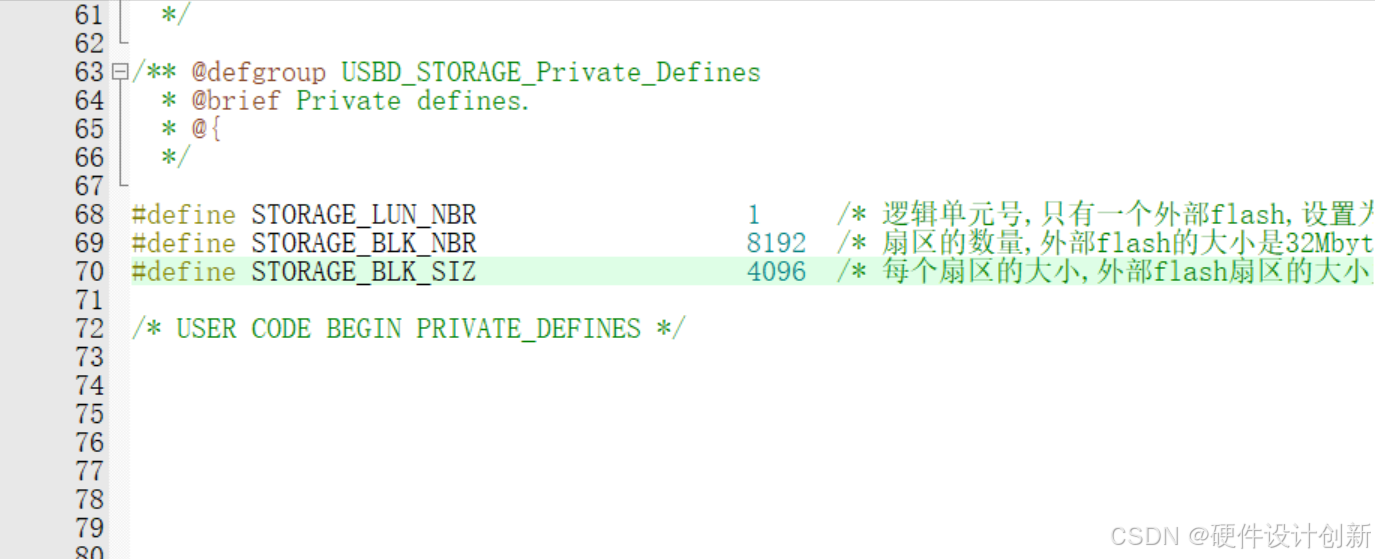

#define STORAGE_LUN_NBR                  1     /* 逻辑单元号,只有一个外部flash,设置为1 */
#define STORAGE_BLK_NBR                  8192  /* 扇区的数量,外部flash的大小是32Mbyte，有512块，每块16个扇区，故512*16=8192个扇区  */
#define STORAGE_BLK_SIZ                  4096  /* 每个扇区的大小,外部flash扇区的大小为4096byte */

然后改动三个宏定义变量，分别代表的意思就是FLASH设备数目、扇区数目和扇区大小。我用的是W25Q256，所以521块x16扇区=8192个扇区，如果是W25Q128那就是减半,64是128的一半，以此类推。

接着我们一次在以下四个函数里添加相应的代码（也是从网上搜的抄的）。

int8_t STORAGE_Init_FS(uint8_t lun)
{

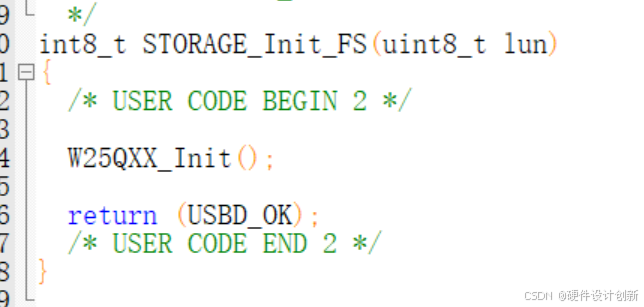

  /* USER CODE BEGIN 2 */

  W25QXX_Init();

  return (USBD_OK);
  /* USER CODE END 2 */
}

int8_t STORAGE_IsReady_FS(uint8_t lun)
{

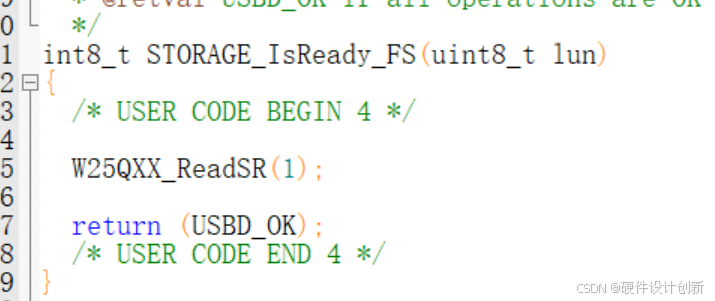

  /* USER CODE BEGIN 4 */

  W25QXX_ReadSR(1);

  return (USBD_OK);
  /* USER CODE END 4 */
}

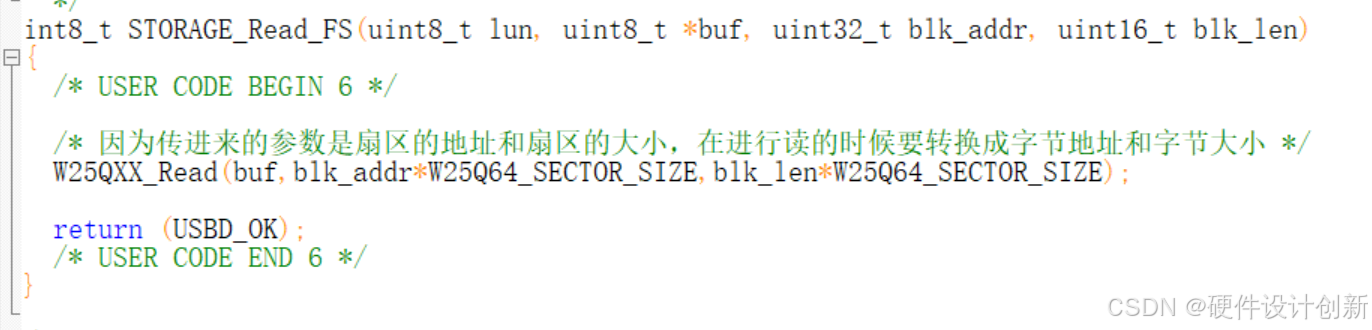

int8_t STORAGE_Read_FS(uint8_t lun, uint8_t *buf, uint32_t blk_addr, uint16_t blk_len)
{
  /* USER CODE BEGIN 6 */

  /* 因为传进来的参数是扇区的地址和扇区的大小，在进行读的时候要转换成字节地址和字节大小 */
  W25QXX_Read(buf,blk_addr*W25Q64_SECTOR_SIZE,blk_len*W25Q64_SECTOR_SIZE);

  return (USBD_OK);
  /* USER CODE END 6 */
}

int8_t STORAGE_Write_FS(uint8_t lun, uint8_t *buf, uint32_t blk_addr, uint16_t blk_len)
{
  /* USER CODE BEGIN 7 */

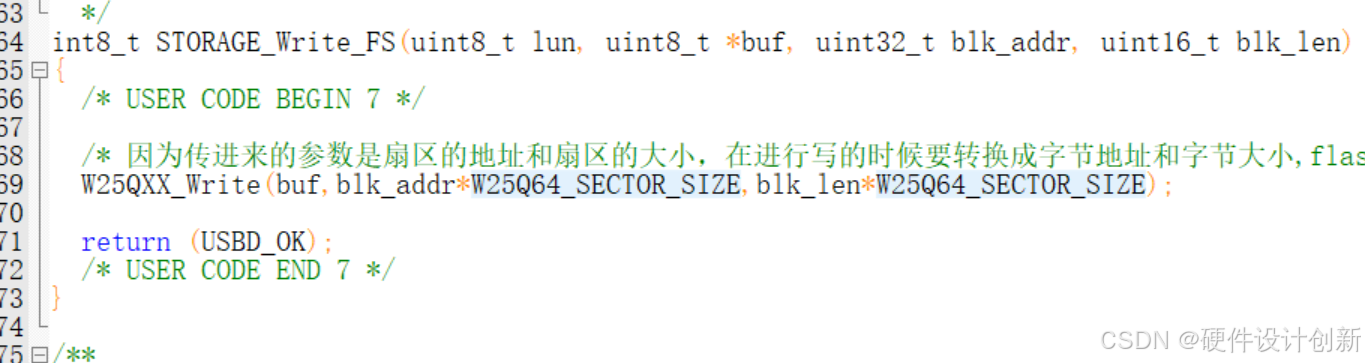

  /* 因为传进来的参数是扇区的地址和扇区的大小，在进行写的时候要转换成字节地址和字节大小,flash写之前要擦除 */
  W25QXX_Write(buf,blk_addr*W25Q64_SECTOR_SIZE,blk_len*W25Q64_SECTOR_SIZE);

  return (USBD_OK);
  /* USER CODE END 7 */
}

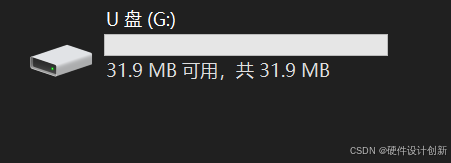

编译下载程序即可，然后用可以通信的Typec数据线连上板子接到电脑上，此时会比较卡，电脑在识别这个U盘设备，等亿会后他会说磁盘需要格式化，那就格式化，格式化之后就会出现这个U盘设备。

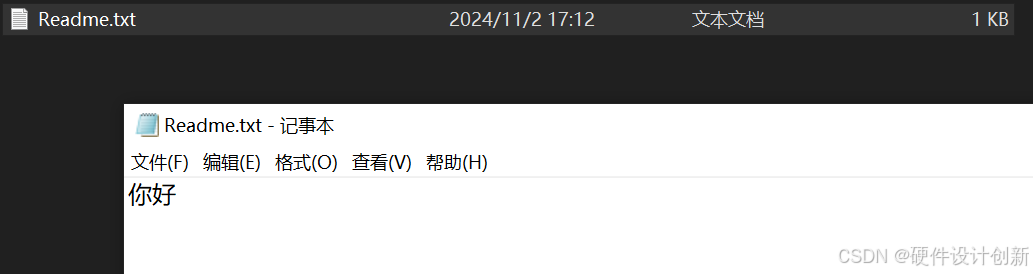

为了测试我们FLASH是否可以做到掉电也可存储信息，我们就可以打开U盘在里面添加个记事本写上几个字，拔掉Type-C再插上看看就可以。我测试是可行的。

有想法的小伙伴也可以试一试。
