基于STM32的简单火灾报警介绍

 材料

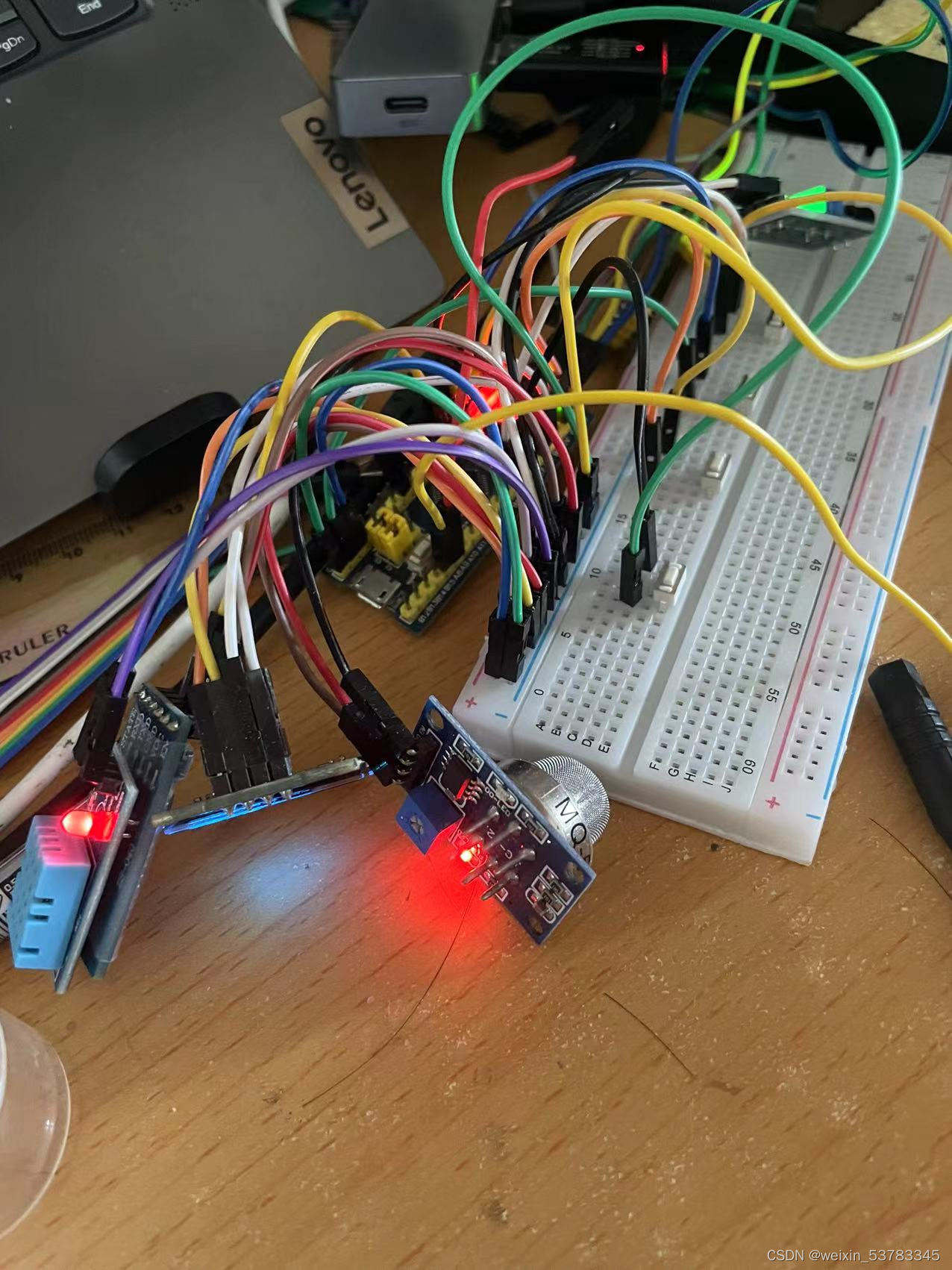

简答记录一下自己学32的过程,这次介绍的是基于STM32的火灾报警系统,用到了面板板,MQ5烟雾传感器,温湿度传感器,0.96寸OLED屏幕,火焰传感器,4个插座式按键,一个STM32F103单片机。

简单介绍

     单片机上电,OLED可以显示温度湿度,可以通过两个按键调节温度阈值(本实验中的四个按键分别用K0 K1 K2 K3来表示,这里的两个按键为K1 K2用于调节阈值的),当温度超过阈值时,OLED会提示危险。一秒后会提示重新设置温度阈值,当设置的阈值还是小于当前温度时,会提示当前温度大于设置的阈值,跳回设置阈值界面,重新设置阈值。

当火焰传感器检测到火焰时,OLED显示着火了。

通过按键K0来切换OLED界面从而显示烟雾传感器的数值,当OLED页面显示的烟雾传感器的数值时可以通过K1 K2来设置烟雾的阈值,当超过阈值时,单片机的led灯被点亮。当OLED页面显示的是温湿度传感器的值时,则K1 K2设置的是温度阈值

关键代码

DHT.c

#include "DHT.h"
#include "delay.h"


//DHT11初始化函数
//DHT11 DATA---PB3


void Dht11_Init(void)
{GPIO_InitTypeDef GPIO_InitStruct;
	//开B组时钟和AFIO时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB ,ENABLE);
	//初始化IO口

							//定义结构体变量
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;			//配置为开漏输出
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;					//选定管脚3
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;			//输出速度为2MHZ
	GPIO_Init( GPIOB, &GPIO_InitStruct);

	GPIO_WriteBit(GPIOB,  GPIO_Pin_0, Bit_SET);

	delay_ms(1000);											//延时1s越过不稳定状态
}





/*
 * 函数名:DHT11_Mode_IPU
 * 描述  :使DHT11-DATA引脚变为上拉输入模式
 * 输入  :无
 * 输出  :无
 */
static void DHT11_Mode_IPU(void)
{
 	  GPIO_InitTypeDef GPIO_InitStructure;

	  	/*选择要控制的DHT11_PORT引脚*/
	  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;

	   /*设置引脚模式为上拉输入模式*/
	  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU ;

	  /*调用库函数,初始化DHT11_PORT*/
	  GPIO_Init(GPIOB, &GPIO_InitStructure);
}

/*
 * 函数名:DHT11_Mode_Out_PP
 * 描述  :使DHT11-DATA引脚变为推挽输出模式
 * 输入  :无
 * 输出  :无
 */
static void DHT11_Mode_Out_PP(void)
{
 	GPIO_InitTypeDef GPIO_InitStructure;

	 	/*选择要控制的DHT11_PORT引脚*/
  	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;

	/*设置引脚模式为通用推挽输出*/
  	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

	/*设置引脚速率为50MHz */
  	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

	/*调用库函数,初始化DHT11_PORT*/
  	GPIO_Init(GPIOB, &GPIO_InitStructure);
}




//MCU发送开始信号函数
void Mcu_Send_Start_Sign(void)
{
    DHT11_Mode_Out_PP();
	GPIO_WriteBit(GPIOB,  GPIO_Pin_0, Bit_RESET);
	delay_ms(18);									//拉低总线18ms以上
	GPIO_WriteBit(GPIOB,  GPIO_Pin_0, Bit_SET);		//拉高总线等待DHT11响应
    DHT11_Mode_IPU();
}

//等待DHT11响应函数
//返回值  1---响应失败   0-----响应成功
u8 Dht11_Ack(void)
{
	u8 i = 0;
	while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 1)
	{
		i++;
		delay_us(1);
		if(i>50)
		{
			return 1;			//Dht11响应失败
		}
	}

	//代码运行到这里代表DHT11响应成功
	while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 0);//跳过DHT11响应时间
	while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 1);//跳过DHT11测量时间

	return 0;					//DHT11响应成功
}

//读DHT11测到的数据

u8 Read_Dht11_Data(void)
{
	u8 i,data = 0;
	for(i=0;i<8;i++)
	{
		while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 0);//跳过数据的1bit低电平开始位
		delay_us(40);
//		data = data<<1;
		if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 1)		//数据1
		{
            while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 1);//跳过数据'1'的剩余高电平时间
//			data |= 1;
            data|=(uint8_t)(0x01<<(7-i));
		}
    else{
            data&=(uint8_t)~(0x01<<(7-i)); //把第7-i位置0,MSB先行
        }

	}

	return data;
}

u8 Mcu_Control_Dht11(u8 *p)
{
	u8 ret;
	Mcu_Send_Start_Sign();			//发送开始信号
	ret = Dht11_Ack();
	if(ret)
	{

		return 1;					//测量失败
	}
	p[0] = Read_Dht11_Data();	//湿度整数数据
	p[1] = Read_Dht11_Data();	//湿度小数数据
	p[2] = Read_Dht11_Data();	//温度整数数据
	p[3] = Read_Dht11_Data();	//温度小数数据
	p[4] = Read_Dht11_Data();   //8bit校验和
//	for(int i=0;i<4;i++)
//	{
//	   *p=Read_Dht11_Data();
//		  p++;
//	}
	if(p[0]+p[1]+p[2]+p[3] != p[4])
	{
		return 1;					//测量失败
	}

	return 0;						//测量成功
}

DHT.h

#ifndef __DHT_H
#define __DHT_H
#include "sys.h"


#include "stm32f10x.h"
#include "delay.h"


static void DHT11_Mode_IPU(void);
static void DHT11_Mode_Out_PP(void);
void Dht11_Init(void);
u8 Mcu_Control_Dht11(u8 *p);

#endif

key_exit.c

#include "key_exit.h"
//PC14 increase增加 PC15 reduce减少  PB5 确定
uint16_t flag=29,temp=0,menu=0,Smokeflag=300;
void key_exit_Init()
{
	  GPIO_InitTypeDef GPIO_InitStruct;
	  EXTI_InitTypeDef EXTI_InitStruct;
	  NVIC_InitTypeDef NVIC_InitStrcut;

	  RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
      RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC|RCC_APB2Periph_GPIOB, ENABLE);

	  GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IPU;
	  GPIO_InitStruct.GPIO_Pin=GPIO_Pin_14|GPIO_Pin_15;
	  GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;
	  GPIO_Init(GPIOC,&GPIO_InitStruct);

	  GPIO_InitStruct.GPIO_Pin=GPIO_Pin_5|GPIO_Pin_6;
	  GPIO_Init(GPIOB,&GPIO_InitStruct);

	  GPIO_EXTILineConfig(GPIO_PortSourceGPIOC,GPIO_PinSource14);
	  GPIO_EXTILineConfig(GPIO_PortSourceGPIOC,GPIO_PinSource15);
  	  GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource5);
	  GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource6);

      EXTI_InitStruct.EXTI_Line=EXTI_Line14|EXTI_Line15;
	  EXTI_InitStruct.EXTI_LineCmd=ENABLE;
	  EXTI_InitStruct.EXTI_Mode=EXTI_Mode_Interrupt;
	  EXTI_InitStruct.EXTI_Trigger=EXTI_Trigger_Falling;
	  EXTI_Init(&EXTI_InitStruct);

      EXTI_InitStruct.EXTI_Line=EXTI_Line5|EXTI_Line6;
	  EXTI_InitStruct.EXTI_LineCmd=ENABLE;
	  EXTI_InitStruct.EXTI_Mode=EXTI_Mode_Interrupt;
	  EXTI_InitStruct.EXTI_Trigger=EXTI_Trigger_Falling;
      EXTI_Init(&EXTI_InitStruct);

      NVIC_InitStrcut.NVIC_IRQChannel=EXTI9_5_IRQn;
	  NVIC_InitStrcut.NVIC_IRQChannelCmd=ENABLE;
	  NVIC_InitStrcut.NVIC_IRQChannelPreemptionPriority=0;
      NVIC_InitStrcut.NVIC_IRQChannelSubPriority=0;
	  NVIC_Init(&NVIC_InitStrcut);

	  NVIC_InitStrcut.NVIC_IRQChannel=EXTI15_10_IRQn;
      NVIC_InitStrcut.NVIC_IRQChannelCmd=ENABLE;
	  NVIC_InitStrcut.NVIC_IRQChannelPreemptionPriority=1;
	  NVIC_InitStrcut.NVIC_IRQChannelSubPriority=1;
	  NVIC_Init(&NVIC_InitStrcut);
}



void EXTI15_10_IRQHandler()
{
	delay_ms(20);
     if(EXTI_GetITStatus(EXTI_Line14))//K1被按下(K1为GPIOC的P14引脚)K1用于加阈值
		 {
			 if(menu==0)//当前OLED界面为显示温湿度数值的界面
		     flag++;//此标志位为标志温度阈值,flag++则表示阈值加一
			 else Smokeflag++;//当当前OLED界面显示的是烟雾传感器的值且K1被按下时,则增加的是烟雾的阈值
			 printf("11");
			 EXTI_ClearITPendingBit(EXTI_Line14);
		 }
     if(EXTI_GetITStatus(EXTI_Line15))//K2被按下(K2为GPIOC的P15引脚)K2用于减阈值
     {
			   if(menu==0)//当前OLED界面为显示烟雾数值的界面
		     flag--;//flag++则表示阈值减一
				 else Smokeflag--;//当当前OLED界面显示的是烟雾传感器的值且K1被按下时,则减少的是烟雾的阈值
			 EXTI_ClearITPendingBit(EXTI_Line15);
		 }
}
void EXTI9_5_IRQHandler()
{
	delay_ms(20);
    if(EXTI_GetITStatus(EXTI_Line5))//PB5即K3,K3被按下表示温度阈值确定设置为此值
    {
			if(temp==0)//temp此时初始化为0
		    temp=1;//标志位置1,temp=1则表示设置为当前选定的温度阈值
			else temp=0;//当要重新设置阈值时,temp=0,表示设置为此温度阈值
			EXTI_ClearITPendingBit(EXTI_Line5);
		}
		if(EXTI_GetITStatus(EXTI_Line6))//K0即PB6切换界面
		{
		     if(menu==1)//切换到温湿度界面
					 menu=0;
				 else menu=1;
		     EXTI_ClearITPendingBit(EXTI_Line6);
		}
}

key_exit.h

#ifndef __key_exit_H
#define __key_exit_H
#include "sys.h"


#include "stm32f10x.h"
#include "delay.h"

void key_exit_Init();

#endif

main.c

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "usart.h"
#include "DHT.h"
#include "OLED.h"
#include "MQ.h"
#include "usart2.h"
#include "key_exit.h"
#include "MQ_fire_in.h"
extern uint16_t Get_adcValue;
float Get_daValue=0;
extern float tureValue;
extern uint16_t buff;
extern uint16_t data[2];
extern uint16_t usart2_RX;
extern uint8_t OLED_yuzhiF8x16[][28];
extern uint8_t OLED_zhaohuoF8x16[][28];
extern uint8_t OLED_keranqitiF14x16[][28];
extern uint8_t OLED_keranqiyuzhiF14x16[][28];
extern uint8_t OLED_CurrentF14x16[][28];
extern uint8_t OLED_SetyuzhiF14x16[][28];
extern uint8_t OLED_Chargeyuzhi[][28];
extern uint16_t menu;
extern uint16_t flag;
extern uint16_t temp;
extern uint16_t Smokeflag;

u8 t[5]={0};
uint16_t Value=0;
//uint16_t Flag=29;
//uint16_t temp=29;
float SmokeValue=0;
int main(void)
{
	u8 t[5]=0;
	delay_init();	    	 //延时函数初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);// 设置中断优先级分组2
	uart_init(9600);	 //串口初始化为9600
	LED_Init();		  	 //初始化与LED连接的硬件接口
	OLED_Init();
	Dht11_Init();
  MQ_Init();
	usart2_DMA_Init(9600);
	key_exit_Init();
	MQ_fire_Init();
	while(1)
	{
MQ
      	Get_daValue=data[1]*99/4096;
		    printf("%f\r\n",Get_daValue);
//温湿度
//	 printf("%d\r\n",Mcu_Control_Dht11(t));
  Mcu_Control_Dht11(t);
//	printf("湿度%d.%d\r\n",t[0],t[1]);
//	printf("温度%d.%d\r\n",t[2]),t[3];
		Show_Chain_wenshi(1,1,0);
		Show_Chain_wenshi(1,2,1);

		OLED_ShowNum(1,5,t[0],2);


		Show_Chain_wenshi(2,1,2);
		Show_Chain_wenshi(2,2,3);
		OLED_ShowNum(2,5,t[2],2);
		Show_Chain(3,1,OLED_yuzhiF8x16,4);
		OLED_ShowNum(3,8,flag,2);
		if(!GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1))//检测着火了输出0
		{
				while(!GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1))
				{
					OLED_Clear();
					Show_Chain(1,1,OLED_zhaohuoF8x16,3);
					printf("着火了");
				}
		}
		printf("%f\r\n",(tureValue/4096*3.3)*210+10);
		if(temp==1)
		{
				Value=flag;
				if(t[2]>Value)
				{
						 OLED_Clear();
						 Show_Chain_weixian(1,1,0);
						 Show_Chain_weixian(1,2,1);
					   Mcu_Control_Dht11(t);
						 Show_Chain_wenshi(2,1,0);
						 Show_Chain_wenshi(2,2,1);
						 OLED_ShowNum(2,5,t[2],2);
						 OLED_ShowNum(3,1,Value,2);
						 delay_ms(100000);
					   OLED_Clear();
					   while(t[2]>Value)//实际温度超过阈值
						 {
						     while(temp==1)//重新设置阈值
						     {
										Mcu_Control_Dht11(t);
										Show_Chain(1,1,OLED_CurrentF14x16,5);
										OLED_ShowNum(1,10,t[2],2);
										Show_Chain(2,1,OLED_SetyuzhiF14x16,9);
										OLED_ShowNum(3,1,flag,2);
									  Value=flag;
						     }
								 Mcu_Control_Dht11(t);
								 if(t[2]>Value)//实际的温度还是超过了刚才设置的阈值,会提示重新设置阈值
								 {
									   temp=1;//便于重新进入while(temp==1)里
									   OLED_Clear();
								     Show_Chain(1,1,OLED_Chargeyuzhi,12);
									   delay_ms(100000);
								 }
								 OLED_Clear();
						 }
//						  Mcu_Control_Dht11(t);
//						 OLED_Clear();
				}

		}
		if(menu==1)//切换到烟雾界面
		{
			OLED_Clear();
			while(menu==1)
			{
			   Show_Chain(1,1,OLED_keranqitiF14x16,4);
				 Show_Chain(3,1,OLED_keranqiyuzhiF14x16,5);
				 SmokeValue=(tureValue/4096*3.3)*210+10;
			   OLED_ShowFNum(2,1,SmokeValue);
				 OLED_ShowNum(3,10,Smokeflag,3);
				if(SmokeValue>Smokeflag)
				{
				     GPIO_ResetBits(GPIOC,GPIO_Pin_13);
				}
			}
			OLED_Clear();
		}
  }
}
