极易懂RIP动态路由实验

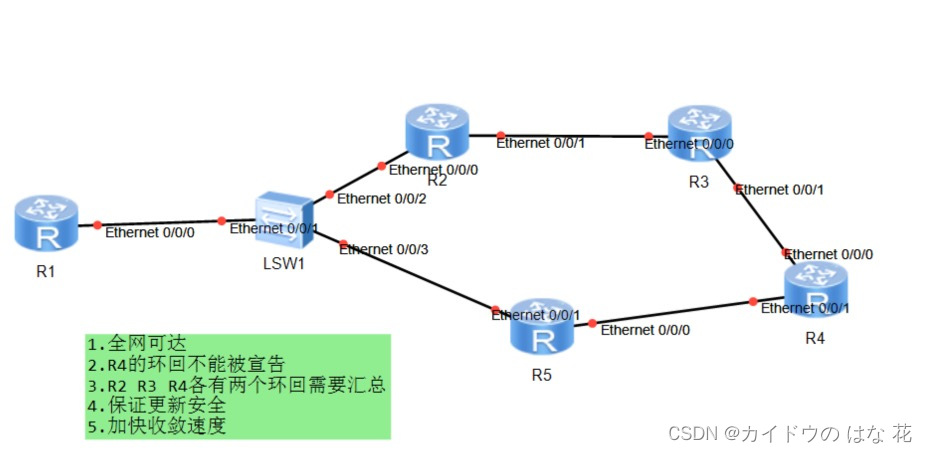

第一步 全网可达
那么直接第一步配置IP地址AR1的IP地址 对于g0/0/0接口 IP地址为 125.1.1.0 24

AR2的IP地址 对于g0/0/0接口 IP地址为 125.1.1.2 24

对于g0/0/1接口的IP地址为 23.1.1.1 24

AR3的IP地址 对于g0/0/0 23.1.1.2 24

对于g0/0/1而言 IP地址为34.1.1.1 24

AR4的IP地址 对于g0/0/0的IP地址为34.1.1.2 24

对于g0/0/1的IP地址为45.1.1.1 24

AR5 的IP地址 对于g0/0/0的IP地址为45.1.1.2 24

对于g0/0/1的IP地址为125.1.1.5 24

AR2.AR3.AR4分别有环回路由需要配置

对于AR2的环回路由而言

AR2 的环回路由有两个 第一个地址是192.168.1.0 25 192.168.1.128 25

但是由于是环回路由所以配置的时候配置的是192.168.1.1 25 192.168.1.129 25 这样去配置

AR3 的环回路由有两个 第一个地址是192.168.2.0 250 1921.168.2.128 125

但是由于是环回路由所以配置的时候配置的是192.168.2.1 25 192.168.2.129 25 这样去配置

AR4 的环回路由有两个  第一个地址是192.168.3.0 250 1921.168.3.128 125

但是由于是环回路由所以配置的时候配置的是192.168.3.1 25 192.168.3.129 25 这样去配置

当做到这一步的时候环回路由之间都可以保持通讯了

因为AR4的环回不能被宣告 那么这时 我们只能从新下方一个环回

先进行rip1 ---version 2----default-route originate 在写缺省路由的时候必须要写这个 这时缺省才可以 ping 通 那么这个时候 相邻路由大达到了都可以直接联通的状态

宣告的方法

从AR1 开始 先进入 rip1---version2---network 125.0.0.0 进行宣告

AR2宣告 rip1——version2——network 125.0.0.0 network23.0.0.0 network192.168.1.0

AR3宣告 rip1——version2——network23.0.0.0 network34.0.0.0 network192.168.2.0

AR4宣告 rip1——version2 ——network34.0.0.0 network45.0.0.0 network192.168.3.0

AR5宣告 rip1——version2——network45.0.0.0 network125.0.0.0

R4的环回不能被宣告这个时候 先下方一个缺省路由 下放的方法

先进入rip 1

version 2

然后default-route originate

然后进行路由的汇总的方法

因为实验中只有 AR2.3.4有环回路由需要汇总 那么就在这几个路由的接口上汇总

先进入AR2的接口 g0/0/0 接口上 rip summary-address 192.168.1.0 255.255.255.0

然后进入AR2的接口g0/0/1 接口上  rip summary-address 192.168.1.0 255.255.255.0

然后还要写一个空接口防环路由ip route-static 192.168.1.0 24 NULL 0（空接口防环路由）

2 3路由重复步骤

保证更新安全

在相邻的两个接口之间设置加密的方法

必须进入两个相邻的接口才行

必须先进入接口

rip authentication-mode simple cipher huawei

然后两个接口就会处于加密状态

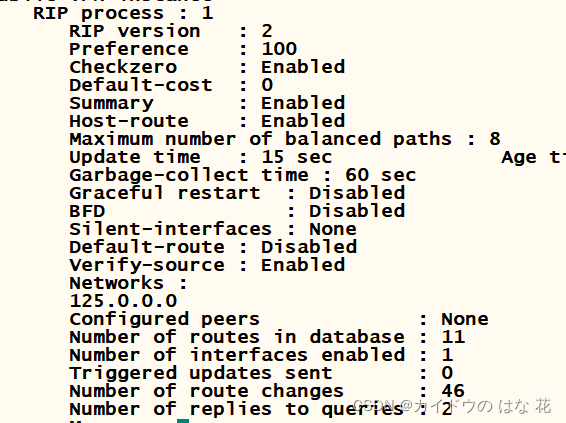

加快收敛速度的方法

rip1

version2

timers rip15 90 60 这必须是成比例的缩小才行
