正点原子TFT LCD 屏简单实现区域触摸功能

---

学习LCD屏的时候经常要用到触摸的功能从而达到更人性化的交换。

这个实验我是直接在正点原子提供的触摸屏实验基础上修改的，由于不太想再移植一遍了，所以移植的步骤就省略了，直接用现成的工程作为模板实验，对基础一般的非常合适。

main.c 文件代码如下：

#include "delay.h"
#include "usart.h"
#include "led.h"
#include "lcd.h"
#include "touch.h"
#include "usmart.h"

//
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//ALIENTEK 战舰STM32开发板
//正点原子@ALIENTEK
//技术论坛:www.openedv.com
//创建日期:2014/5/2
//版本：V1.0
//版权所有，盗版必究。
//Copyright(C) 广州市星翼电子科技有限公司 2014-2024
//All rights reserved
//

int main(void)
{
    u8 t;
    delay_init();           //延时函数初始化
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2
    usmart_dev.init(SystemCoreClock/1000000);//USMART初始化
    uart_init(115200);      //串口初始化为 115200
    LED_Init();             //初始化与LED连接的硬件接口
    LCD_Init();             //初始化LCD
    tp_dev.init();          //触摸屏初始化

    /* 画填充矩形 */
    LCD_Fill(0,0,480,266,RED);
    LCD_Fill(0,532,480,800,GREEN);

    /* 显示字符串 */
    LCD_ShowString(200,133,100,24,24,"LED0 ON");
    LCD_ShowString(200,650,100,24,24,"LED0 OFF");

    while(1)
    {
        //区域触摸测试
        tp_dev.scan(0);
        if(tp_dev.x[t]>0 && tp_dev.y[t]>0 && tp_dev.x[t]<480 && tp_dev.y[t]<266)
        {
            LED0=0;delay_ms(100);  //延时100ms
        }
        else if(tp_dev.x[t]>0 && tp_dev.y[t]>532 && tp_dev.x[t]<480 && tp_dev.y[t]<800)
        {
            LED0=1;delay_ms(100);  //延时100ms
        }
    }
}

确定一个区域基本就是规划这个屏幕的分辨率，只要坐标对了基本没有上面问题的。

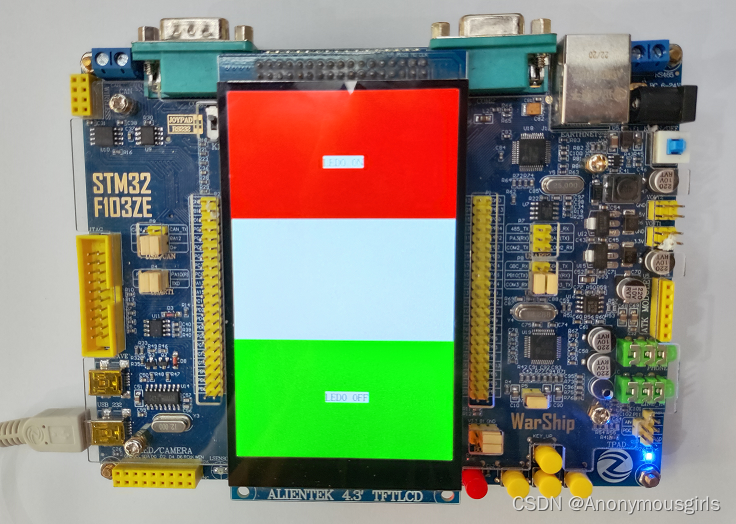

实验效果如下：

点击上面红色区域可以点亮LED0，点击绿色区域可以熄灭LED0，触摸白色区域无效。

拓展：这个触摸的可以做一个密码键盘，输入对应的密码数字就可以完成相关的功能操作。

---
