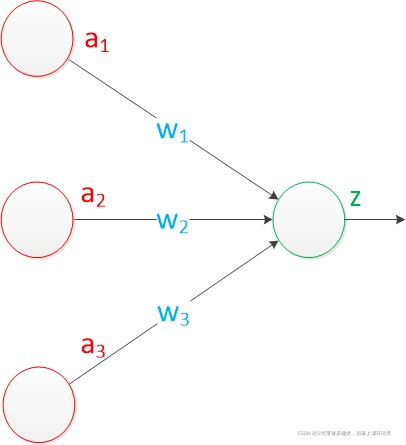

单层神经网络通过一个输入层计算后得到输出层，对每个输入通过加权求和（w），以及加阈值（b），再通过激活函数f（x）得到对应的输出。

在监督学习下输入的数据为 [输入，正确输入] ,即已经获得了正确的结果，在训练过程中通过已知的数据集来训练参数w，在训练过程中有采用增量规则，具体有两种算法随机梯度下降法（SGD）以及批量算法（Batch），其中SGD速度更快，Batch对数据要求不大，稳定性好。

一、随机梯度下降算法

采用Sigmoid作为激活函数，w=w+alpha*y'(v)*e*x（Latex还没学，学会了回来改公式五五-）作为增量规则，代码如下：

%随机梯度下降算法
% 采用Sigmoid作为激活函数
% 用式w=w+alpha*y'(v)*e*x作为增量规则
% w为权重，alpha为学习因子（0，1）
% v=wx+b
% y为激活函数y = 1/(1+exp(-x))
% y’为当前状态激活函数导数
% Sigmoid导数为y’=y*（1-y）
% e为输出节点误差e=d-y（d为监督学习的正确结果）
% x为节点输入
function W = DeltaSGD(W,X,D)
    alpha = 0.9;
    N = 4;%数据量N组
    for k = 1:N
        x = X(k,:)';
        d = D(k);
        v = W*x;
        y = Sigmoid(v);
        e = d-y;
        delta = y*(1-y)*e;
        dW = alpha*delta*x;

        %更新W
        W(1) = W(1)+dW(1);
        W(2) = W(2)+dW(2);
        W(3) = W(3)+dW(3);
    end
end

我没有使用matlab自带的Sigmoid函数，那个需要自己来调整输入格式，所以我们写一个sigmoid函数：

function y = Sigmoid(x)
    y = 1/(1+exp(-x));
end

然后我们来测试一下，对于这样的一个输入矩阵：

0	0	1	0
0	1	1	0
1	0	1	1
1	1	1	1

加粗列为正确结果，前面三列为输入

clear all
X = [0 0 1;
     0 1 1;
     1 0 1;
     1 1 1;];
D = [0
     0
     1
     1];
W = 2*rand(1,3)-1;
for epoch = 1:10000
    W = DeltaSGD(W,X,D);
end
N = 4;
for k = 1:N
    x = X(k,:)';
    v = W*x;
    y = Sigmoid(v)
end

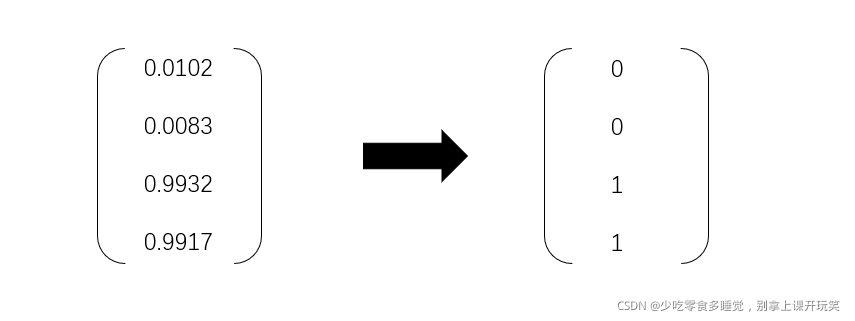

得到结果为

二、批量算法

使用整个训练集的优化算法被称为批量（batch）或确定性（deterministic）算法，因为它们会在一个大批量中同时处理所有样本。（公式等我学一下。。。）简单来讲就是w=（1/N）Σw

直接上代码吧：

%批量算法
%增量规则：w=1/N（Σ（1-N）w（k））
function W = DeltaBatch(W,X,D)
    alpha = 0.9;
    dWsum = zeros(3,1);
    N = 4;
    for k = 1:N
        x = X(k,:)';
        d = D(k);
        v = W*x;
        y = Sigmoid(v);
        e = d-y;
        delta = y*(1-y)*e;
        dW = alpha*delta*x;
        dWsum = dWsum + dW;
    end
    dWavg = dWsum/N;
    W(1) = W(1)+dWavg(1);
    W(2) = W(2)+dWavg(2);
    W(3) = W(3)+dWavg(3);
end

测试一下，这里想要让批量算法训练速度较慢,所以误差较SGD来讲较大,后面会有两种算法的比较：

clear all
X = [0 0 1;
     0 1 1;
     1 0 1;
     1 1 1;];
D = [0
     0
     1
     1];
W = 2*rand(1,3)-1;
for epoch = 1:10000
    W = DeltaBatch(W,X,D);
end
N = 4;
for k = 1:N
    x = X(k,:)';
    v = W*x;
    y = Sigmoid(v)
end

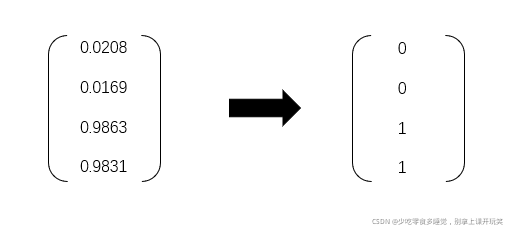

结果:

三、两种算法运行比较

将两种算法放在一起,设定相同的初始权重,比较二者每轮的与真实值误差,我们可以根据最后得到的结果看出两种算法调整权重的快慢:

clear all
X = [0 0 1;
     0 1 1;
     1 0 1;
     1 1 1;];
D = [0
     0
     1
     1];
E1 = zeros(1000,1);
E2 = E1;
%平均误差

%让二者有相同的初始权重，控制变量
W1 = 2*rand(1,3)-1;
W2 = W1;

for epoch = 1:1000
    W1 = DeltaSGD(W1,X,D);
    W2 = DeltaBatch(W2,X,D);

    %误差
    es1 = 0;
    es2 = 0;

    N = 4;
    for k = 1:N
        x = X(k,:)';
        d = D(k);

        v1 = W1*x;
        y1 = Sigmoid(v1);
        es1 = es1+(d-y1)^2;

        v2 = W2*x;
        y2 = Sigmoid(v2);
        es2 = es2+(d-y2)^2;
    end
    E1(epoch) = es1/N;
    E2(epoch) = es2/N;
end
plot(E1,'r')
hold on
plot(E2,'b:')
xlabel('epoch')
ylabel('Average of Training error')
legend('SGD','Batch')

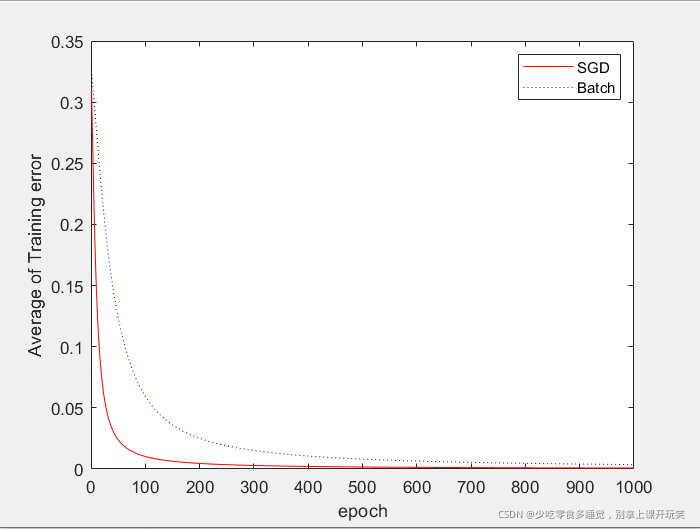

结果:
