graphics | 基础绘图系统的拼图方法之三：使用mfrow、mfcol参数和layout函数

R的基础绘图功能是个自成体系的系统，尽管有许多工具包可以“一行代码绘制一幅图”，但是小编仍然认为系统地学习基础功能非常重要。

本篇推文是为了补全关于基础绘图系统的拼图功能的介绍，前面已经介绍了两种方法：

• 使用fig、new参数

• 使用add参数

在阅读本篇推文之后，相信读者可以总结出不同方法的使用情境，进而迁移到ggplot2绘图系统的相关功能上。

mfrow/mfcol

这两个参数只能在par()函数中使用，对之后的绘图函数起作用。参数赋值形式如下：

par(mfrow = c(m, n))
par(mfcol = c(m, n))

以上代码表示，在一个绘图页面中绘制m行、n列个尺寸相同的图形；当图形铺满页面后（即图形数目达到m*n个）再新建绘图页面，并重复上述操作。

• 在排列图形顺序时，mfrow参数是先从左到右、再从上到下，即按行排列；mcol参数是先从上到下、再从左到右，即按列排列；

• 默认情况下，m和n的取值都是1，因此是一幅图形占据一个绘图页面；若想停止拼图，则要么将m和n重新设置为1，要么重启R。

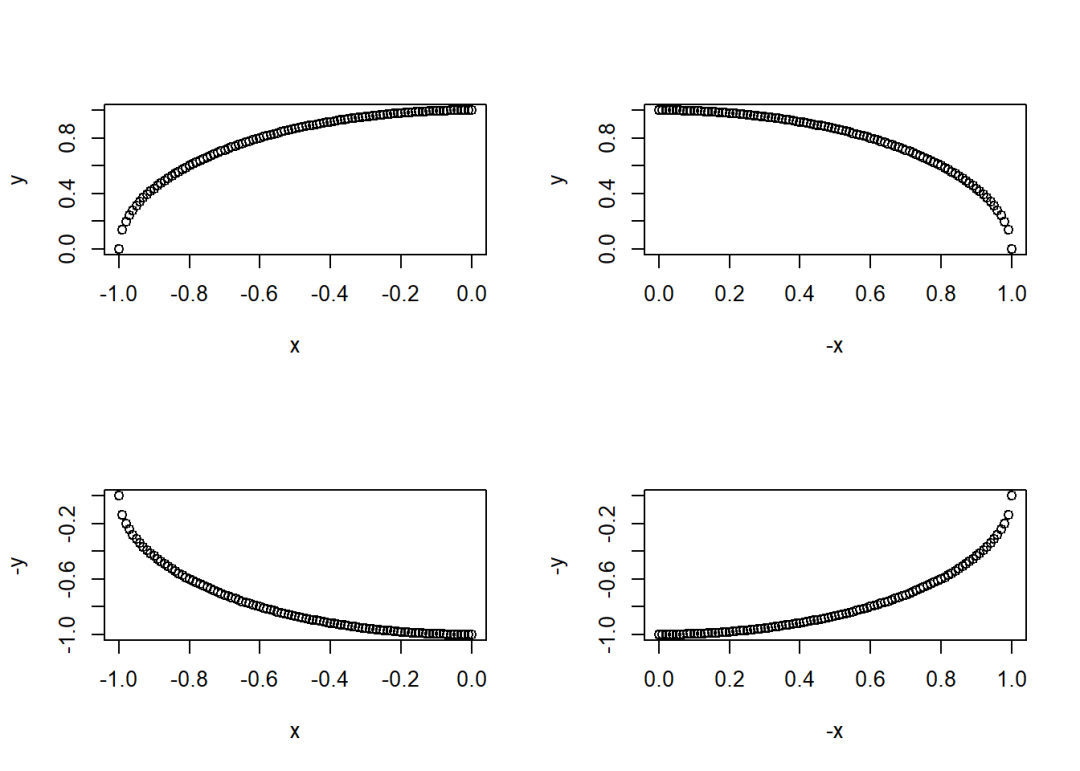

x <- seq(-1, 0, 0.01)
y <- sqrt(1 - x^2)
par(mfrow = c(2,2))
plot(x, y)
plot(-x, y)
plot(x, -y)
plot(-x, -y)

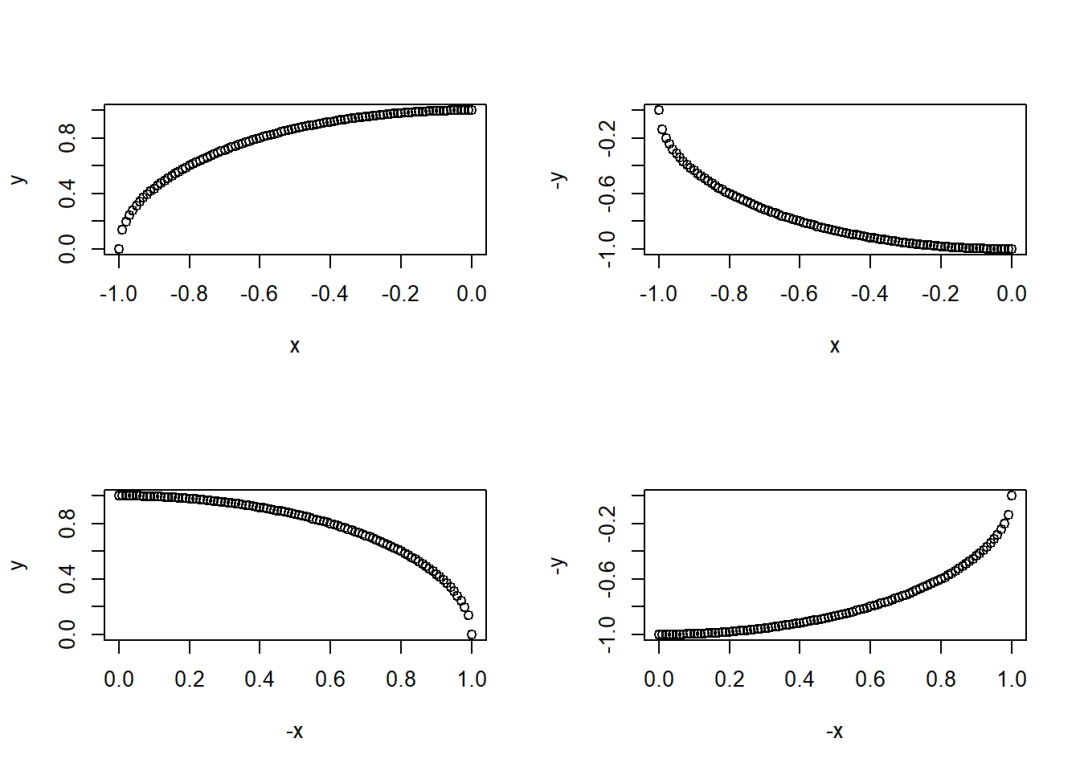

将上述代码中的mfrow参数替换成mfcol参数，其他不变，效果如下：

x <- seq(-1, 0, 0.01)
y <- sqrt(1 - x^2)
par(mfcol = c(2,2))
plot(x, y)
plot(-x, y)
plot(x, -y)
plot(-x, -y)

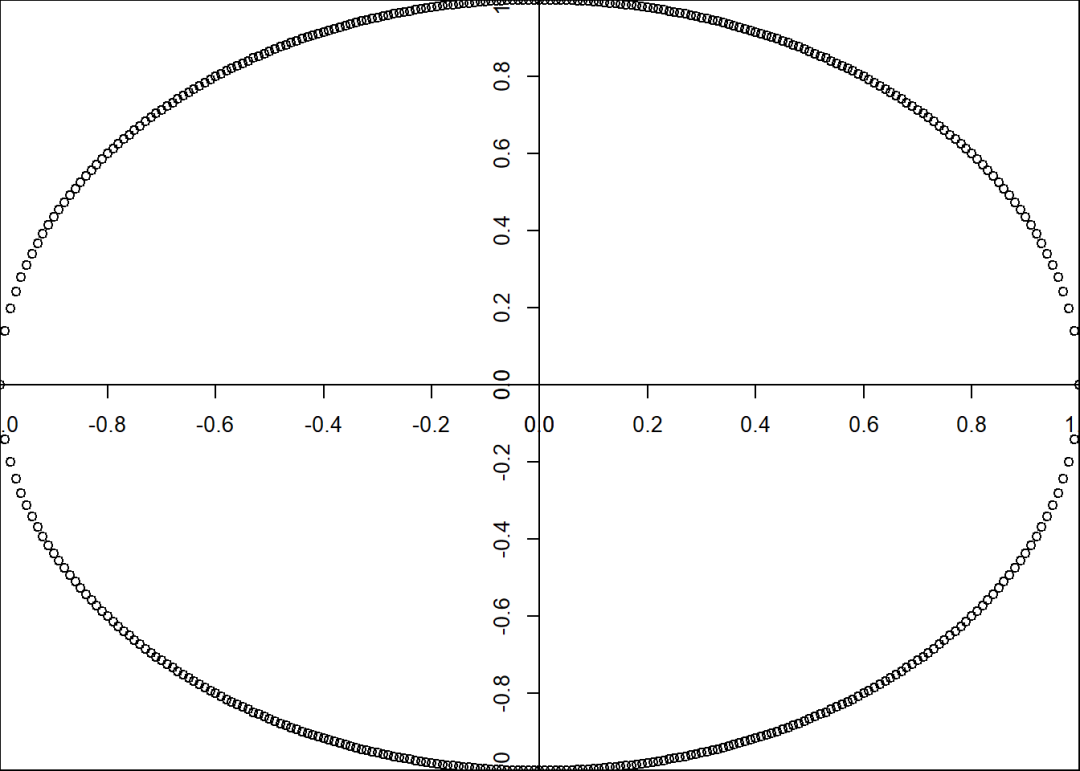

x <- seq(-1, 0, 0.01)
y <- sqrt(1 - x^2)
par(mfrow = c(2,2), plt = c(0,1,0,1),
    xaxs = "i", yaxs = "i")
plot(x, y, ann = F)
plot(-x, y, ann = F)
plot(x, -y, ann = F)
plot(-x, -y, ann = F)

layout()

layout()函数是mfrow和mfcol参数功能的拓展版。它在排列图形时不再局限于尺寸大小必须相同、页面必须铺满。

语法结构如下：

layout(mat, widths = rep.int(1, ncol(mat)),
       heights = rep.int(1, nrow(mat)),
       respect = FALSE)

• mat：矩阵；元素表示该位置的图形编号，其中0表示该位置不绘制图形；

• widths、heights：各列的宽和各行的高（可以为绝对值，也可以为相对值）。

对于如下矩阵：

mat <- matrix(c(3,3,1,2), 2, 2,
              byrow = T)
mat
##      [,1] [,2]
## [1,]    3    3
## [2,]    1    2

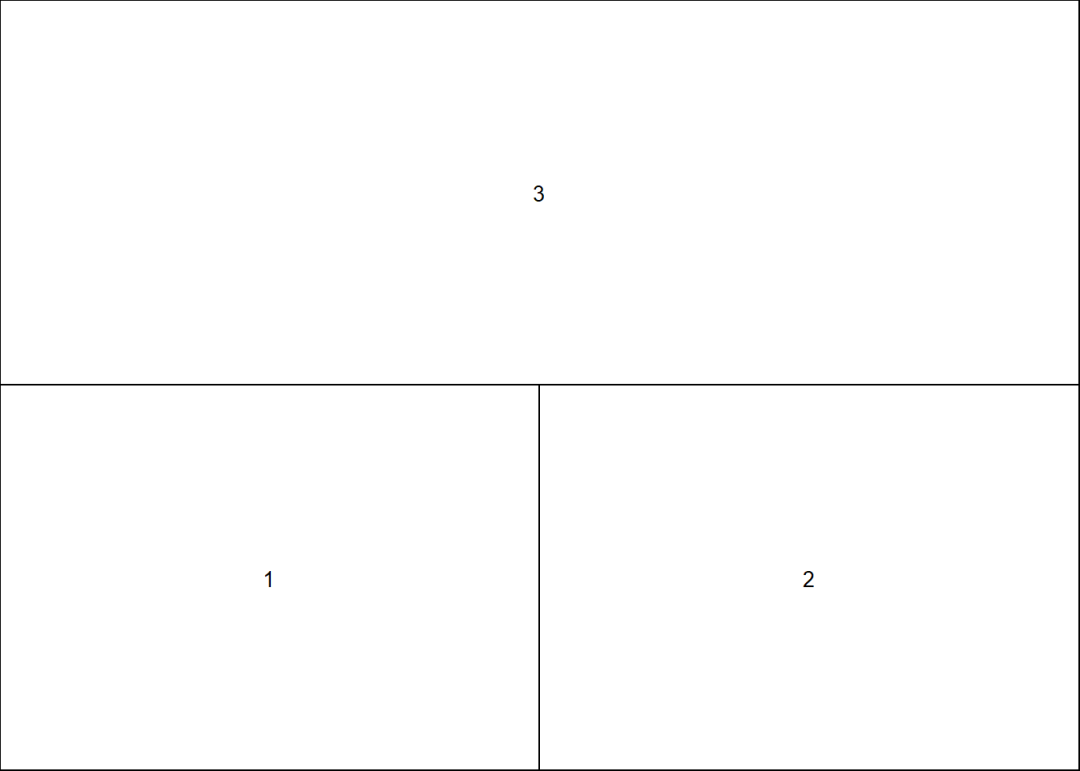

默认尺寸是等宽等高的，它对应的图形布局如下：

layout.show(layout(mat))

通过widths、heights参数修改各子图的尺寸：

layout.show(layout(mat, widths = c(2,1),
                   heights = c(2,3)))

上述图中的数字即图形的编号，边框内为相应图形的绘制范围：

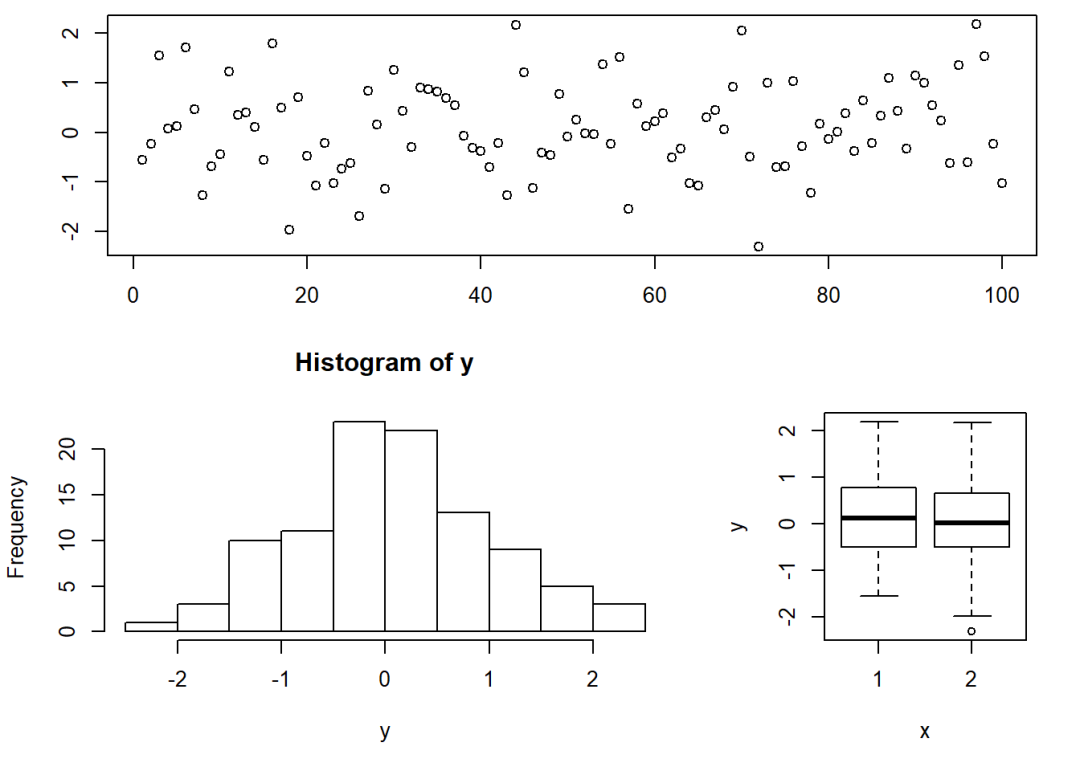

layout(mat, widths = c(2,1), heights = c(2,3))
set.seed(123)
opar <- par(no.readonly = TRUE)
x <- factor(rep(c(1,2), 50))
y <- rnorm(100)
hist(y)
plot(x, y)
par(plt = c(0.10, 0.96, 0.17, 0.95), mgp = c(2,1,0))
plot(1:100, y, ann = F)
par(opar)
