本篇是专门介绍plot3D工具包的最后一篇推文，主要介绍三个函数，其余函数读者可根据需要自行学习。本篇目录如下：

• mesh函数

• surf3D函数

• spheresurf3D函数

library(plot3D)

mesh函数

mesh()函数是个很有用的辅助函数，可以根据两个或三个向量生成矩阵或数组。

mesh(x, y, z = NULL)

• x、y、z均为向量结构；

• 当z = NULL时，函数生成由两个矩阵组成的列表；每个矩阵的行数等于x的长度，列数等于y的长度。

第一个矩阵相当于将x按列重复；第二个矩阵相当于将y按行重复。示例如下：

mesh(1:2, 3:5)
## $x
##      [,1] [,2] [,3]
## [1,]    1    1    1
## [2,]    2    2    2
##
## $y
##      [,1] [,2] [,3]
## [1,]    3    4    5
## [2,]    3    4    5

我们知道，向量外积可以使用操作符%o%计算（见推文数值运算符和逻辑运算符）：

1:2 %o% 3:5
##      [,1] [,2] [,3]
## [1,]    3    4    5
## [2,]    6    8   10

将其拆开来看，就是mesh()函数输出结果的两个矩阵的哈达马积：

M = mesh(1:2, 3:5)
M$x * M$y
##      [,1] [,2] [,3]
## [1,]    3    4    5
## [2,]    6    8   10

• 当z ≠ NULL时，函数生成有三个数组组成的列表；每个数组的三个维度分别等于x、y、z的长度。

mesh(1:2, 3:5, 6:7)
## $x
## , , 1
##
##      [,1] [,2] [,3]
## [1,]    1    1    1
## [2,]    2    2    2
##
## , , 2
##
##      [,1] [,2] [,3]
## [1,]    1    1    1
## [2,]    2    2    2
##
##
## $y
## , , 1
##
##      [,1] [,2] [,3]
## [1,]    3    4    5
## [2,]    3    4    5
##
## , , 2
##
##      [,1] [,2] [,3]
## [1,]    3    4    5
## [2,]    3    4    5
##
##
## $z
## , , 1
##
##      [,1] [,2] [,3]
## [1,]    6    6    6
## [2,]    6    6    6
##
## , , 2
##
##      [,1] [,2] [,3]
## [1,]    7    7    7
## [2,]    7    7    7

在下文函数的示例中，还会用到mesh()函数。

surf3D函数

surf3D()函数主要用来绘制三维几何图形，完整语法结构如下：

surf3D(x, y, z, ..., colvar = z, phi = 40, theta = 40,
       col = NULL, NAcol = "white", breaks = NULL,
       border = NA, facets = TRUE, colkey = NULL,
       panel.first = NULL, clim = NULL, clab = NULL, bty = "n",
       lighting = FALSE, shade = NA, ltheta = -135, lphi = 0,
       inttype = 1, add = FALSE, plot = TRUE)

• x、y、z：构成三维几何图形曲面的散点坐标。

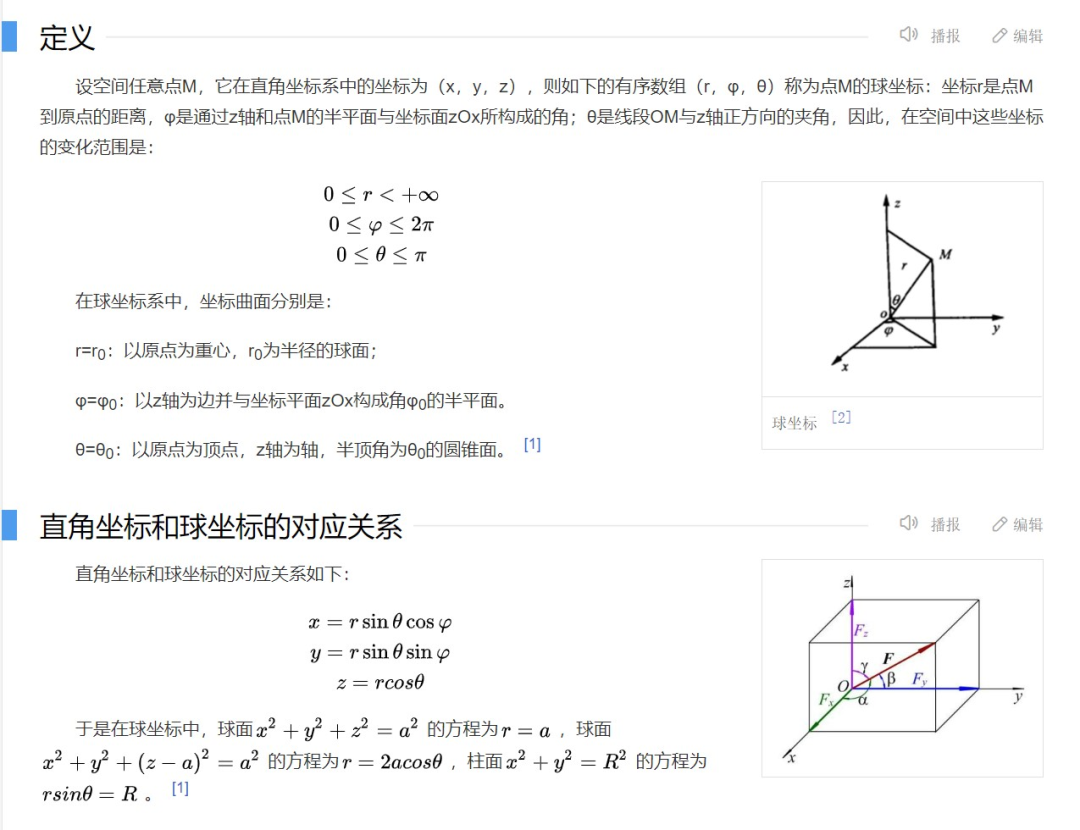

下图展示了球坐标和直角坐标的关系：

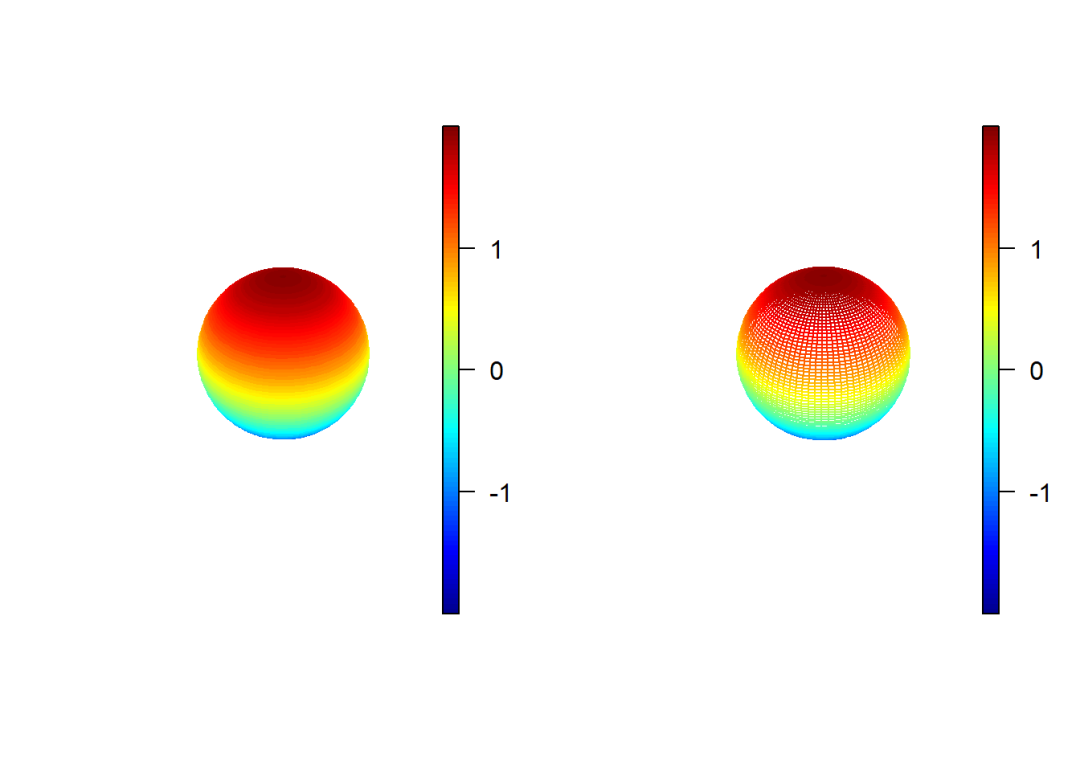

根据这一关系，使用下面代码绘制一个球形：

M = mesh(
  x = seq(0, 2*pi, length.out = 100),
  y = seq(0, pi, length.out = 100)
)

phi = M$x
theta = M$y
r = 2

x = r*sin(theta)*cos(phi)
y = r*sin(theta)*sin(phi)
z = r*cos(theta)

par(mfrow = c(1,2))
surf3D(x,y,z, colvar = z)
surf3D(x,y,z, facets = F)

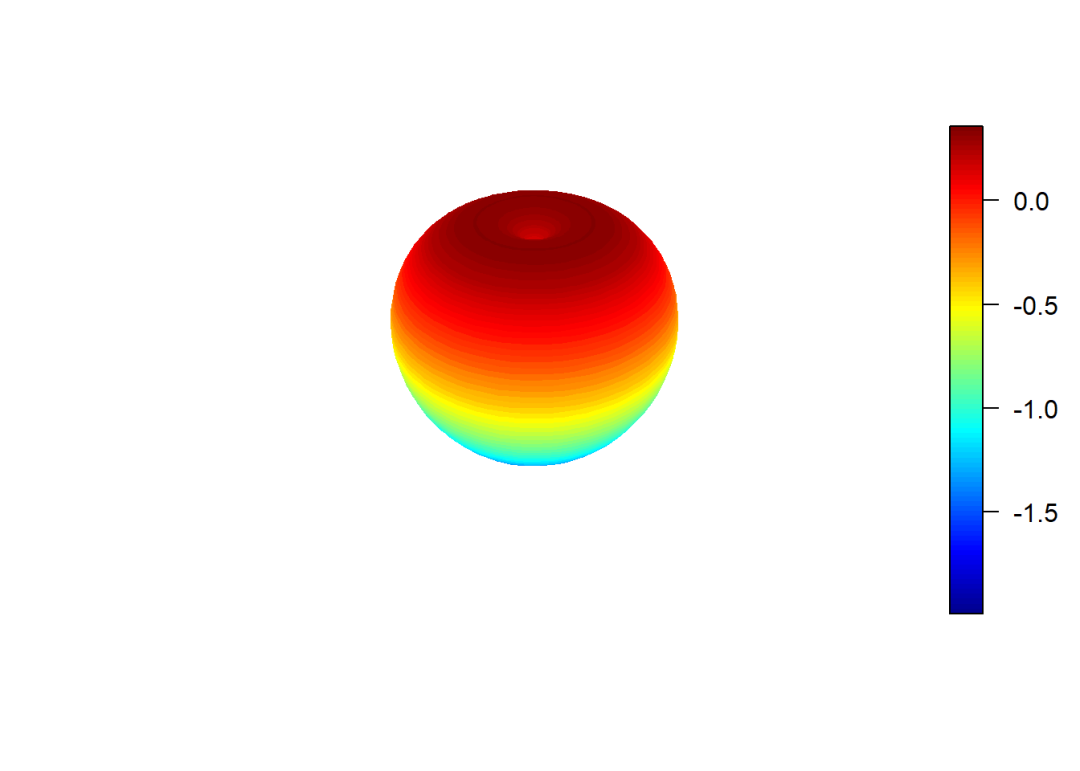

对于球形来说，r是个固定的数值，即球半径。下面代码通过变化r绘制新的图形：

r0 = seq(0, 2, length.out = 100)
r = matrix(rep(r0, 100), nrow = 100, byrow = T)

x = r*sin(theta)*cos(phi)
y = r*sin(theta)*sin(phi)
z = r*cos(theta)

surf3D(x,y,z)

spheresurf3D函数

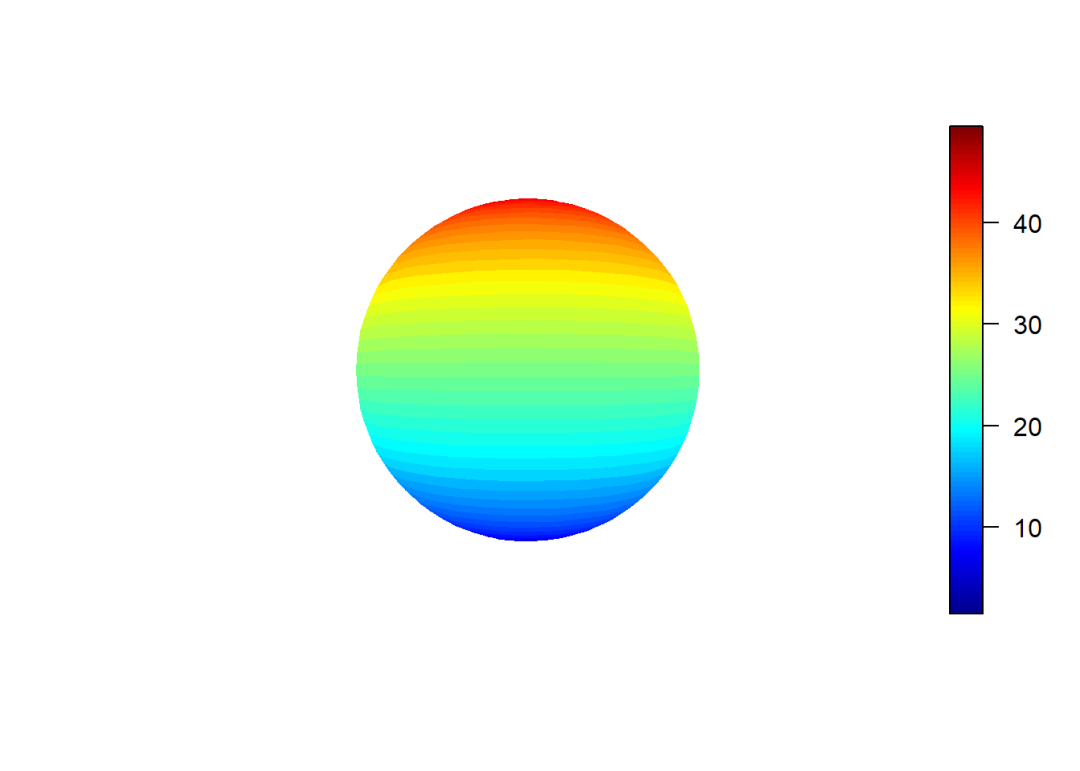

spheresurf3D()函数是绘制球形的快捷函数：

spheresurf3D()

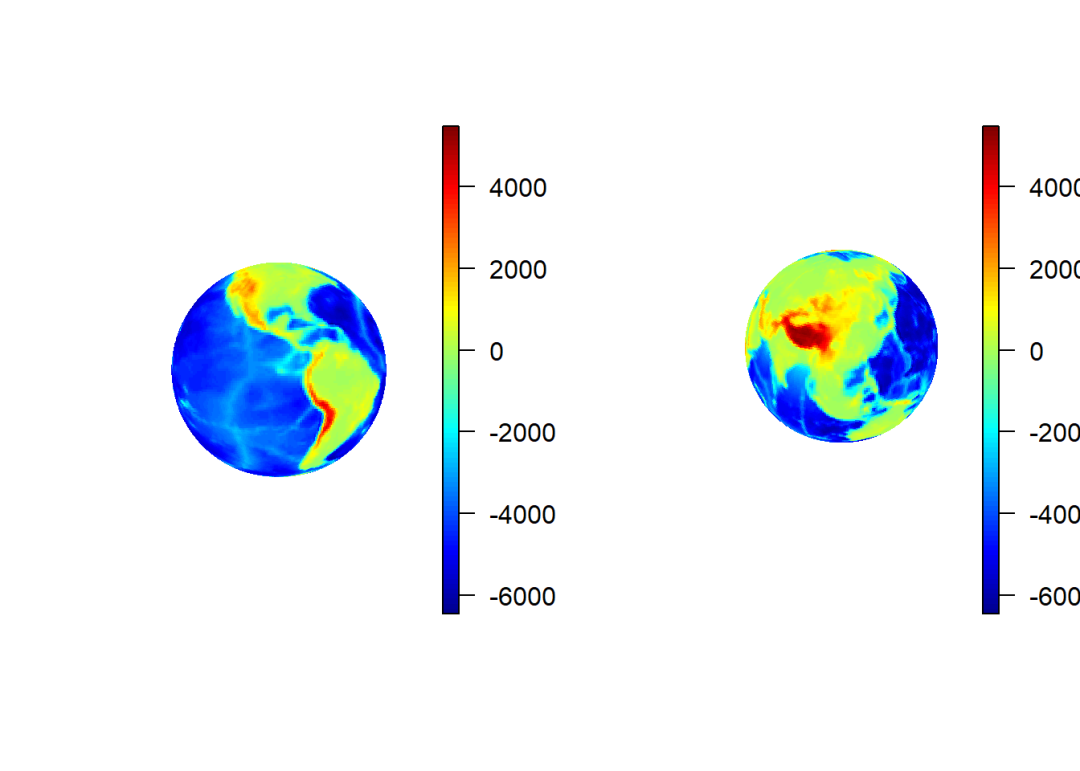

通过设置colvar参数可给球形上色：

par(mfrow = c(1,2))
spheresurf3D(colvar = Hypsometry$z)
spheresurf3D(colvar = Hypsometry$z,
             theta = 200, phi = 30)

更多示例可参见函数的帮助文档。
