【XTS】测试教程

一、准备工作，以下测试通用（必须要做）

1. 打开开发者选项中的OEM Unlock 和USB调试开关

2. 手机默认语言需设置为英文（美式英语）

3. 手机屏幕超时时间设置为永不（如果无永不选项，可设置为30分钟）

4. 锁屏密码设置为无

5. 连接翻墙网络（Google_CTS）

6. 开发者选项内保持唤醒

7. 有时候测试需要机器激活Google key，下边我会讲到

8. GPS相关测试需要把手机放置到外边露天的地方测试（有GPS放大器的可以忽略该项）

二、CTS 测试

1.CTS 是什么？

Compatibility Test Suite意为兼容性测试套件，是Google推出的Android平台兼容性测试机制。CTS的目的是让所有的Android设备开发商能够开发出兼容性更好的Android设备

2.CTS 测试注意事项

测试版本：user版本

3.CTS 测试的意义

Android的CTS测试，是Google推出的Android平台兼容性测试。这是一套包含了上万个自动运行测试用例的测试框架 。CTS测试主要用来测试OEM厂商设计的Android平台是不是符合Android的API接口定义。通过 CTS 测试不仅可以保证Android设备具有良好的用户体验 ，而且可保证大量优质的应用在Android设备上正常运行，同时，也能够让应用开发者能够放心地制作高质量的应用程序，因此只有通过 CTS 认证的设备才能合法的安装使用 Google Market下载的应用

1. CTS 测试常用测试命令

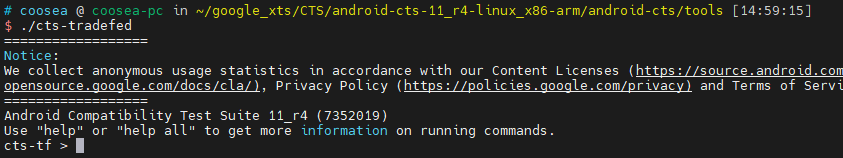

   cd /home/coosea/google_xts/CTS/android-cts-11_r4-linux_x86-arm/android-cts/tools

   ./cts-tradefed

全测命令	run cts
3台一起运行命令	run cts --shard-count 3
单测一项	run cts –m <模块名> -t <单项名称>
继续测试	run retry --retry （session id是l r查看结果，最前面的数字序号）
单测一个模块	run cts –m <测试模块名>
举例	run cts -m CtsAutoFillServiceTestCases -t android.autofillservice.cts.WebViewActivityTest#testAutofillAndSave

三、GTS 测试

1.GTS 测试是什么

Google Mobile Services Test Suite，即GMS（谷歌移动服务）测试套件

2.GTS 测试注意事项

• 测试版本：user版本

• GTS测试必须连接VPN

3.GTS 测试的意义

谷歌移动服务测试套件（Google Mobile Services Test Suite），谷歌移动服务提供了Search、 Search by Voice、Gmail、Contact Sync、 Calendar Sync、Talk、 Maps、 Steet View、 YouTube、 Android Market (Play store)等服务，当用户使用谷歌时，谷歌可以把各种广告嵌入到谷歌的服务中

4.GTS 测试命令

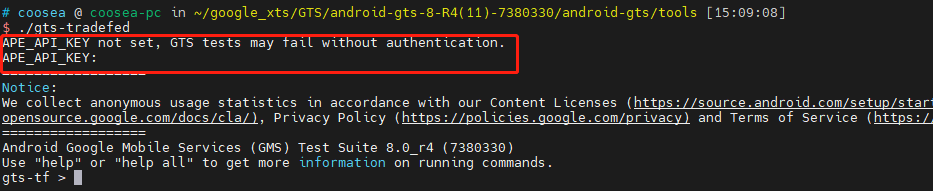

cd /home/coosea/google_xts/GTS/android-gts-8-R4(11)-7380330/android-gts/tools

./gts-tradefed

如何配置APE_API_KEY？（添加实验室key）

比如风和的实验室key：

export APE_API_KEY='/home/coosea/google_xts/GTS/ape_api_key/gts-windriver-public.json'

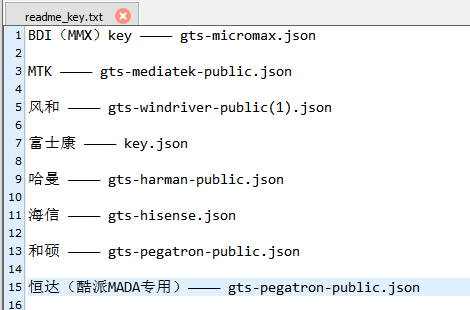

以下是当前项目可能用到的实验室key，说明如下（在readme_key.txt文件中）：

配置了key后：

全测命令	run gts
3台一起运行命令	run gts --shard-count 3
单测一项	run gts –m <模块名> -t <单项名称>
继续测试	run retry --retry （session id是l r查看结果，最前面的数字序号）
举例	run gts -m GtsPermissionTestCases -t com.google.android.permission.gts.InitialRuntimePermissionStateTest #testAllSystemAppsUsingRuntimePermissionsTargetMncAndAboveSdk

四、GSI 测试

1.GSI 是什么

Generic System Image，即Reference AOSP system image通用系统映像上的兼容性测试套件，这个文件包也是签约获取授权后才能获取，Google也会定期更新GSI包

GSI测试注意事项

• User版本

• 测试工具：Android R 之前用VTS Tool，Android R 用CTS Tool

• 配置Media 媒体包：我已配置好了，大家不用关心此项

• 替换谷歌system.img（刷入GSI包）

• 替换system.img 操作方法：

1. adb reboot bootloader

2. fastboot flashing unlock （输入命令后按音量上键）

3. fastboot reboot fastboot

4. fastboot flash system <Google signed GSI system.img>（system.img包的绝对路径）

5. fastboot -w

6. fastboot reboot bootloader

7. fastboot reboot

3.GSI 测试命令

全测命令	run cts-on-gsi -s SN
3台一起运行命令	run cts-on-gsi --shard-count 3
单测一项	run cts-on-gsi –m <模块名> -t <单项名称>
继续测试	run cts-on-gsi -retry --retry SessionId
单测一个模块	run cts-on-gsi –m <测试模块名>
举例	run cts-on-gsi -m CtsCameraTestCases -t android.hardware.cts.CameraTest#testJpegThumbnailSize

五、VTS测试

1.VTS 是什么

VTS的全称是 Vendor Test Suite（供应商测试套件）

2.VTS测试注意事项

• user版本

• 替换google system.img 操作方法

1. adb reboot bootloader

2. fastboot flashing unlock （输入命令后按音量上键）

3. fastboot flash boot boot-debug.img 与GSI的区别

4. fastboot reboot fastboot

5. fastboot flash system <Google signed GSI system.img>

6. fastboot -w

7. fastboot reboot bootloader

8. fastboot reboot

3.VTS 的测试意义

1. 以前Android的系统升级是很麻烦的，为了能更快的将设备升级到新的Android版本，Android O 开始新引入了 Project Treble，Project Treble 适用于搭载 Android O 及后续版本的所有新设备

2. Android 7.x 及更早版本中没有正式的Vendor层接口，因此每次更新系统都相对耗时和困难

3. Android O 之后，Treble 提供了稳定的Vendor层接口，供设备制造商访问 Android 代码中特定于硬件的部分，这样就可以只更新框架层，减少升级系统带来的成本和困难

4. 为了确保Vendor层实现的前向兼容性，新的Vendor层接口会由供应商测试套件 (VTS) 进行验证，该套件类似于兼容性测试套件 (CTS)

4.VTS 测试命令

全测命令	run vts
单测一项	run vts –m <模块名> -t <单项名称>
继续测试	run vts --retry
单测一个模块	run vts –m <测试模块名>
举例	run vts -m VtsHalAudioV2_0Target -t RecommendedOutputStreamConfigSupport

六、STS测试

1.STS 是什么？

主要是测试 Android Security Patch 是否生效，Goolge最新通告，2019年03月开始STS要全部pass

2.STS测试注意事项？

userdebug版本

3.STS 测试意义

Android Security Test Suite (STS). 是谷歌关于android安全补丁安装情况的一个测试套件STS和security patch相关的，是CTS测试新增加一项安全测试套件。STS是201808才开始测试的。Security patch日期在3个月内是GTS的一个case，如果不通过无法获得google认证。在18年5月之前谷歌对于security patch这个属性都是在build库下面跟着aosp更新的。现在需要通过STS之后由vendor来更新。STS需要通过userdebug版本的targetfile来生成一个user版本的结果

4.STS 测试命令

全测命令	run sts-engbuild
单测一项	run sts-engbuild –m <模块名> -t <单项名称>
继续测试	run sts-engbuild --retry （session id是l r查看结果，最前面的数字序号）
举例	run sts-engbuild -m CtsSecurityTestCases -t android.security.cts.SeccompTest#testCTSSwapOnOffBlocked

CTS-Verifier 测试

1.CTS-Verifier 是什么？

CTS Verifier算是CTS的一部分，需要手动进行，主要用于测试那些自动测试系统无法测试的功能，比如相机、传感器等。由于硬件配置或其他原因，不同手机上部分测试项目被隐藏，也就是说CTS Verifier中case的总数，取决于测试机支持哪些功能

2.CTS-Verifier 测试注意事项

https://source.android.com/compatibility/cts/downloads

提前下载CTS Verifier 测试包，安装CtsVerifier.apk

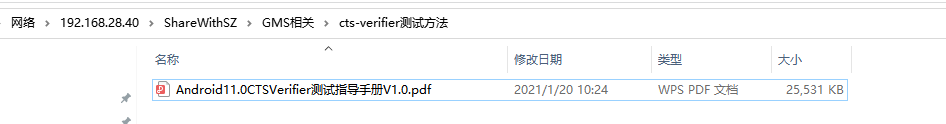

\\192.168.28.40\ShareWithSZ\GMS相关\cts-verifier测试方法

1. 查看报告和日志分析

   以CTS测试的报告为例，其他测试基本类似：

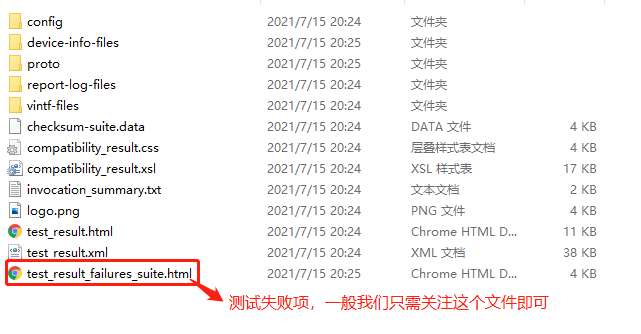

   1、打开测试报告，如下：

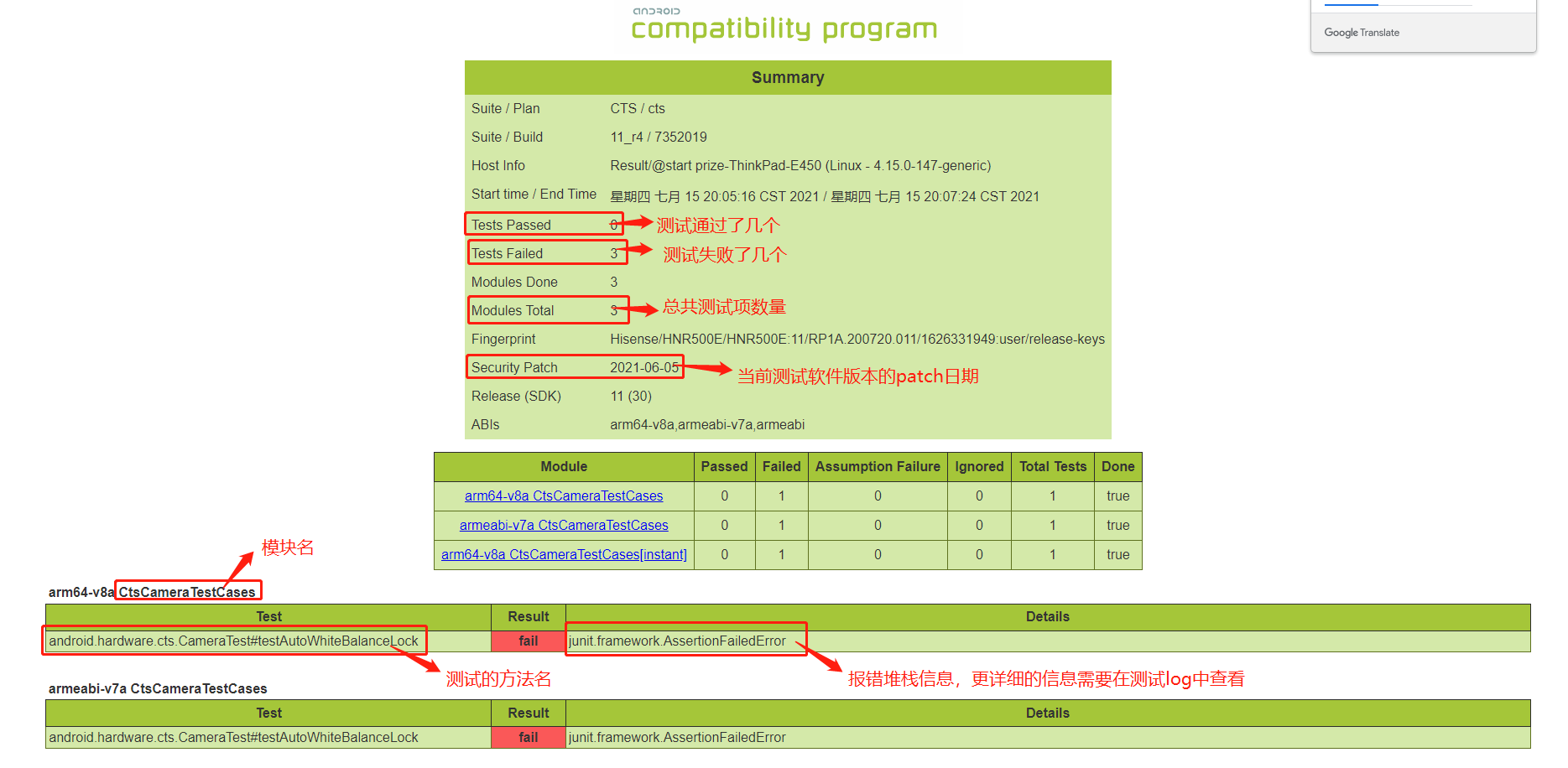

2、在浏览器打开此文件

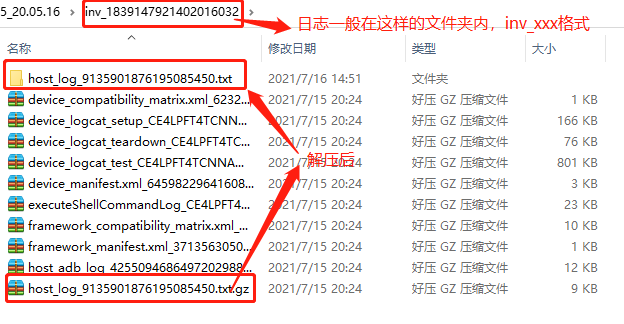

2. Log查看和分析：

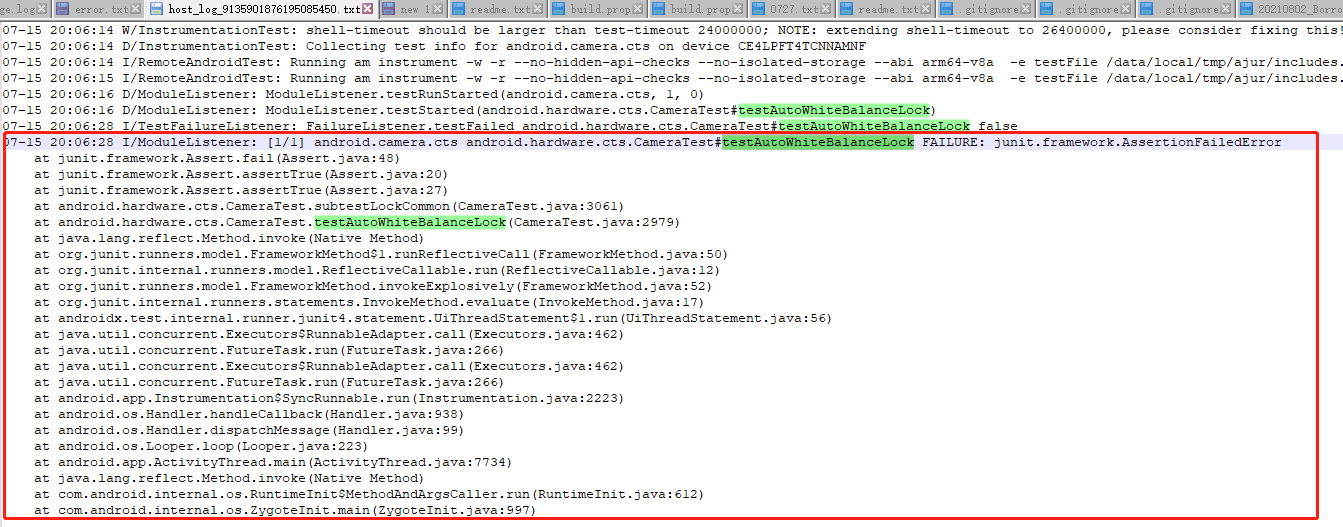

3. 将以上host_log 文件夹内的文件打开，搜索对应的模块或者方法名，就可以看到具体的错误信息了，然后排查分析修改：

九、其他命令

这个地址推荐大家看看：Android GMS测试 CTS&GTS测试入门_google cts测试如何查看有哪些module-CSDN博客

1.XTS测试过程中由于某个模块Fail项太多，整跑模块又太过耗时。所以需要使用subplan来进行快速测试验证失败项：

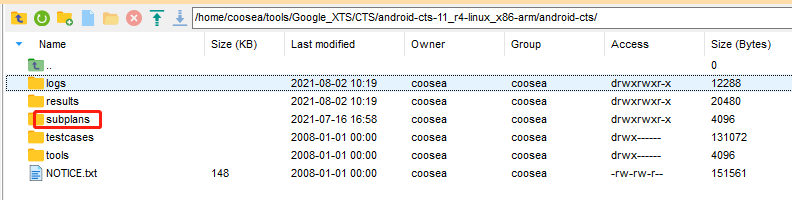

（1）在与result文件夹同级目录下创建subplans文件夹

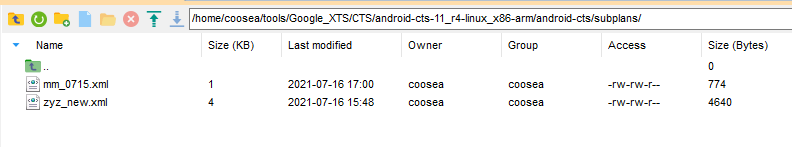

（2）在subplans文件中创建需要测试验证的fail项的xml文件，建议用fail项的模块进行命名，这里命名可以随意

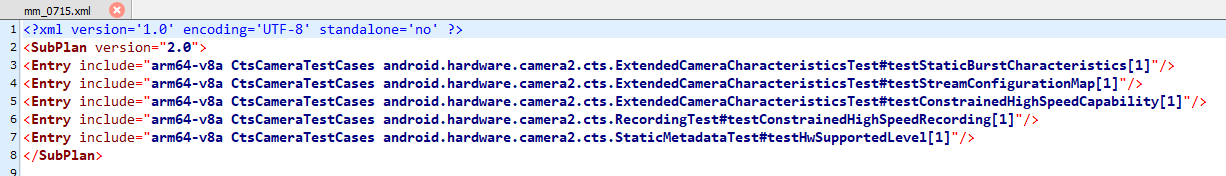

xml文件内容的格式如下（将需要测试的失败项按照对应格式添加进去）：

（3）执行测试命令：run cts -o --subplan [需要运行的xml文件文件名]

2. 跳过预设环境命令 --skip-preconditions

测试XTS时，命令末尾加 --skip-preconditions，会不同程度减少测试消耗的时间
