BES2600xx之ANC(一)：BES Designer Tool工具使用介绍

一、前言

前面我们分享了BES平台的相关ANC调试的流程，其中会用到BES官方专用工具 —— BES Designer Tool，我们可以用它在线调试ANC参数效果（需要有声学经验），也可以生成ANC参数文件以及相关参数代码，便于合入。下面我们就详解讲解工具用法

二、工具下载及用法详解

1.工具下载

【免费】BESANC无线调试工具：BES-Designer-Tool资源-CSDN文库

2.工具简介

工具下载完成解压后，在\BES_Designer_Tool_v1.0.72目录下找到main.exe文件，双击打开就会出现下图所示界面。

（1）Config界面

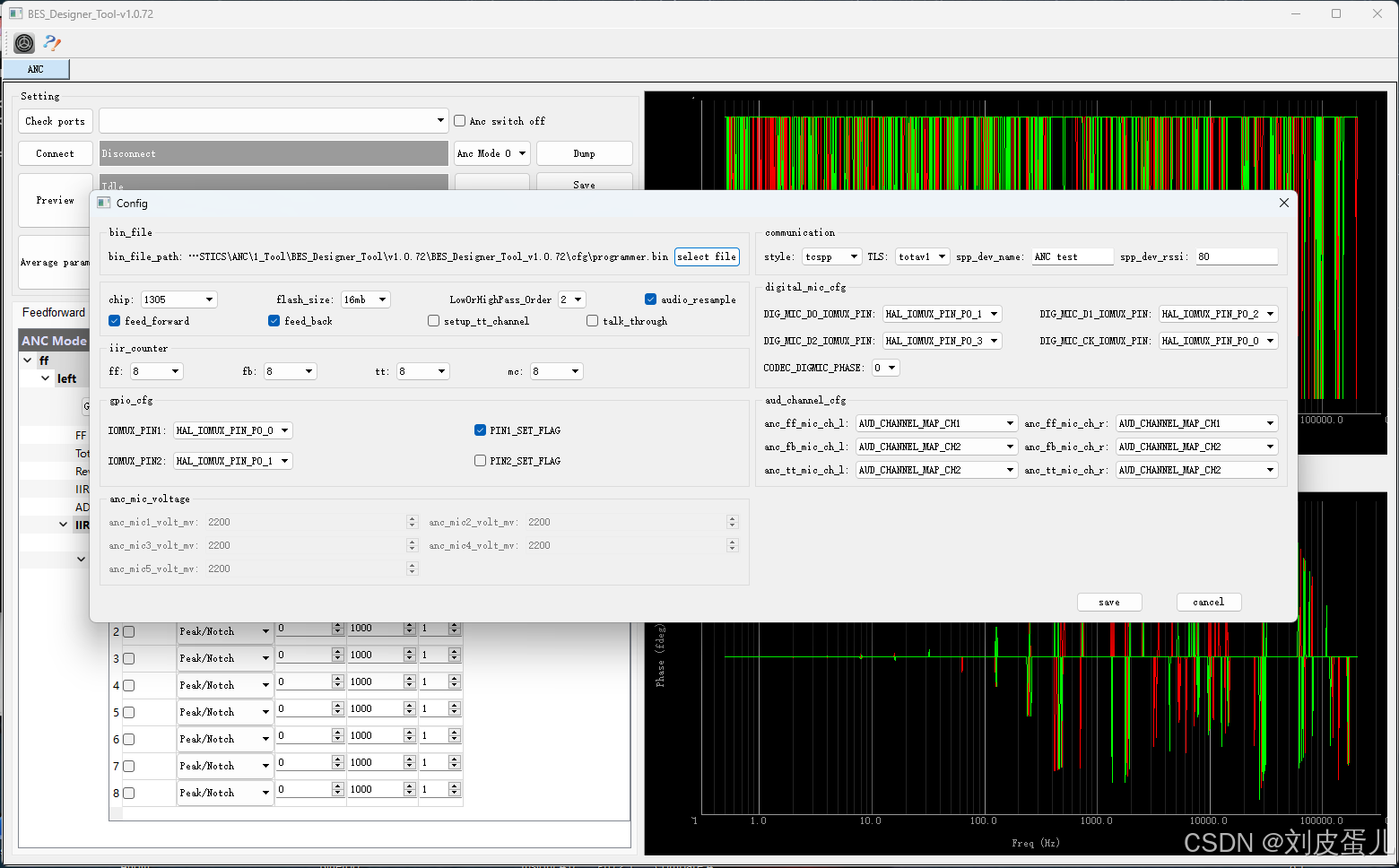

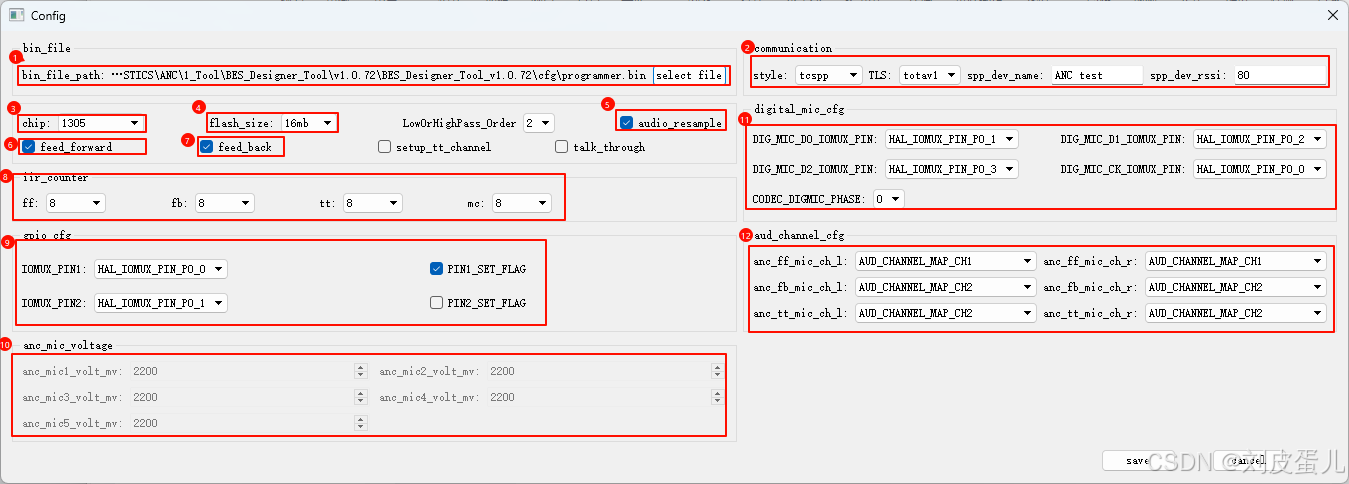

首先是工具配置(Conig)界面，用于调试ANC前，通过设置匹配芯片、软件设置等，保证调试的有效性。

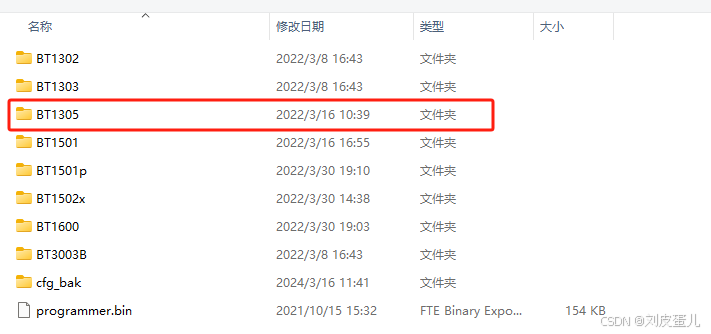

• bin_file：设置引导bin文件，点击select file按钮，在\BES_Designer_Tool_v1.0.72\cfg目录下选择合适的programmer.bin文件，例如BES2600系列对应的1305，所以选择BT1305文件夹中的bin文件即可。

• communication：目前支持vendor、uart、spp、tcspp、iic、iic_spp共六种通信方式。若通信方式为spp或tcspp，则需要写入连接设备的蓝牙名称；若通信方式为vendor方式，则需要确认供应商PID和VID。

• chip：选择需要调试ANC的芯片类型，大致参考如下表所示所示，其余更详细的请联系BES官方人员。

1600	BES2700YP，BES2700YH.
1502	BES2600ZP
1501p	BES26000YA，BES2600ZA
1501	BES2500ZP，BES2500YP，BES2600Y
1303	BES2500Z，BES2500Y，BES2500YA
1305	BES2500IZ，BES2500IH，BES2500IUC
1302	BES2300ZP、BES2300YP

• flash_size：可配置为4mb、8mb、16mb、32mb、64mb、128mb，但是注意此处是小写b，若芯片flash大小为2MB或4MB，则需要选择16mb或32mb。
• audio_resample：若代码中配置了AUDIO_RESAMPLE，则需要勾选。
• feedback：单feedforward ANC需要关闭此选项。
• feedforward：单feedback ANC需要关闭此选项。
• iir_counter：分别对应ff、fb、tt、mc的可调滤波器个数，使用默认“8”即可。
• gpio_cfg：将GPIO配置为高电平。
• anc_mic_voltage：配置VMIC电压，使用默认“2200”即可。

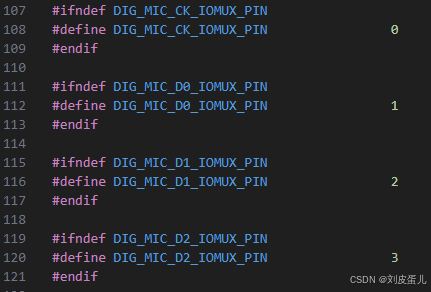

• digital_mic_cfg：数字MIC DATA和CLK的配置，注意FF、FB、TT的MIC在使用时要连续（FF MIC 1、FB MIC 2、TT MIC 3），也可以在代码中查询到如下配置。

• CODEC_DIGMIC_PHASE：表示数字麦克风捕获数据的位置，可选0、1、2、3。

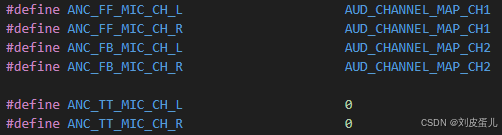

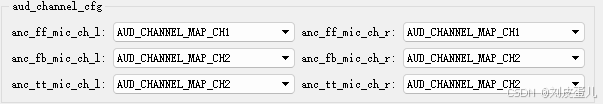

• aud_channel_cfg：MIC通道配置，若代码中通道配置为0，则表示不使用此麦克风，调试工具配置界面上选择任意选项即可。

（2）ANC功能面板

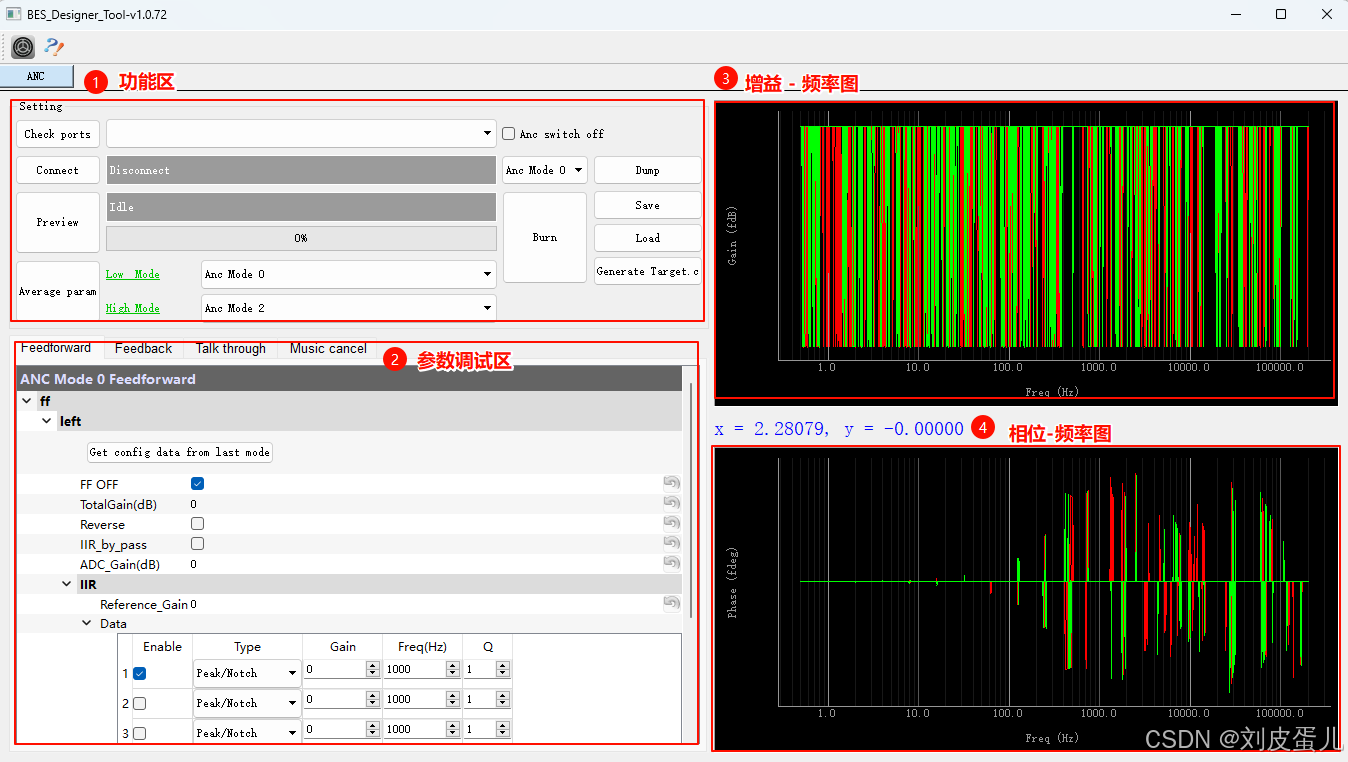

完成Config界面设置并保存后，就进入ANC功能面板。

①功能区

• Check ports：当通讯方式为串口，spp，tcspp时，需要点击Check ports并通过下拉框选择工具与芯片连接的串口。

• Connect ：连接设备。
• Anc switch off ：若勾选，则关闭ANC功能。
• Anc Mode：选择ANC模式，最多可支持10中。

• Dump：回读芯片内部闪存区域的ANC参数，并且可以在后端控制台上回读数据。（该功能目前尚未完善）
• Preview：在线设置ANC参数并将其写入RAM。每次更改ANC参数都需要preview（掉电丢失）。每次preview时，系数“anc_target.c”中的文件都会刷新。
• Burn：将ANC参数烧录到芯片闪存中（掉电不丢失）。
• Save：将ANC参数保存到文件中（目前不支持中文或特殊字符路径）。

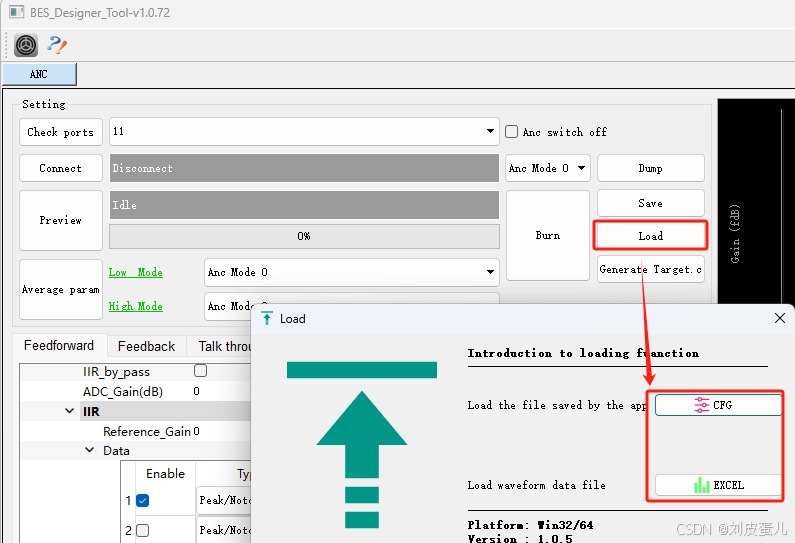

• Load：加载ANC参数文件（目前不支持中文或特殊字符路径）。注意，若选择CFG，则是参数文件；若选择EXCEL，工具会自动拟合并生成曲线。

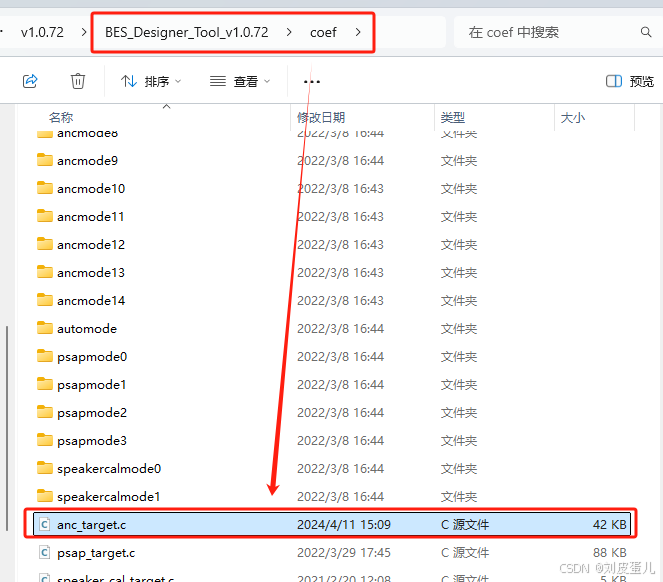

• Generate Target.c ：离线更改ANC参数时，单击此按钮将刷新“anc_target.c”文件，存放默认路径为\BES_Designer_Tool_v1.0.72\coef\anc_target.c

• Average param：一般用于多模ANC，如最小泄漏和最大泄漏分别对应mode 0和mode9，中间八个模的滤波系数通过平均参数自动计算。

②参数调试区

• ANC OFF：如果选中，则关闭当前ANC功能（实际数字增益写为0，请注意模拟增益仍然有效）;如果选中，则打开ANC功能。
• TotalGain(dB)：ADC的数字增益（-6 ~6），一般用于参数微调。
• Reverse：若勾选，则喇叭极性反转。
• IIR_by_pass ：若勾选，ANC参数和Reference_Gain无效，Total_Gain和ADC_Gain仍然有效。
• Limiter_Enable：可以启用限幅器功能。我们可以更改的限幅器参数包括：Limiter_Th（dB）（阈值）、Limiter_Att_Time（ms）（起音时间≥0.1ms）、Limiter_Rls_Time（ms）（释放时间≥0.1ms）
• ADC_Gain ：ADC的模拟增益（0/3/6/9/12）
• Reference_Gain ：ADC的数字增益（-60 ~12）
• 滤波器介绍：目前使用的是无限单位脉冲响应（IIR）滤波器，目前有Peak/Notch、LowShelf、HighShelf、LowPass、HighPass滤波器可供选择，这里不介绍滤波器原理。

③④部分的图标区域就不过多介绍了。

3.用法详解

（1）第一步：配置Conifg

        根据前面的“工具简介”部分的讲解，可根据实际项目的需求进行选择

可设置productline_cfg.json文件

（2）第二步：连接设备

        设备连接成功后，会出现SUCCESS。

（3）第三步：在线调试

        在线调试分为参数调试、在线预览。

        参数调试： 此步骤需要有声学调试经验的人员进行操作，不过多赘述！！

        在线预览：点击Preview按钮，等待进度条出现如下所示SUCCESS，即表示预览成功。



（4）第四步：参数合入

        参数合入的方式有两种，一是通过在线烧录的方式将参数存入芯片的flash区域，二是通过导出参数文件的方式提供给软件工程师。

        ①在线烧录

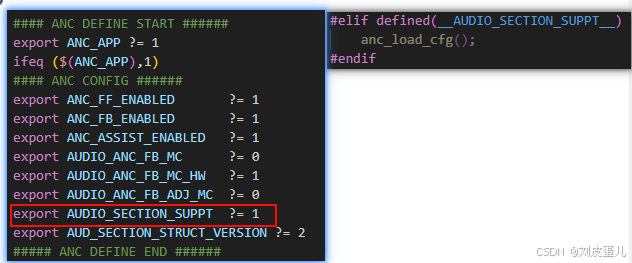

        需要打开AUDIO_SECTION_SUPPT宏，系统会在上电之后读取Flash区域中的参数，从而生效，注意若采用此种方式，后续烧录程序时不能擦除Flash。



        ②离线合入

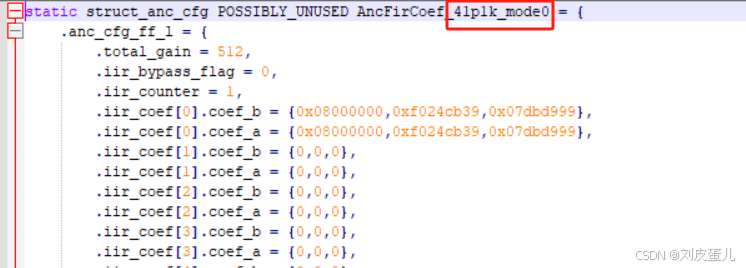

        这种方式需要在调试完参数之后，点击Generate Target.c按钮，生成对应的anc_target.c文件（此步骤软件不会有任何提示，查看文件生成时间即可），文件如下图所示，名称对应频点和模式，在BES SDK的tgt_harware.c文件中可以搜索到对应结构体，进行替换即可。

        考虑到由客户声学进行调试，所以可直接点击Save按钮，到处参数文件，提供给软件工程师，并点击Load按钮导入配置文件，并重复上述离线合入步骤即可。

以上就是BES平台ANC调试工具BES Designer Tool使用的经验分享，多有不足，还望补充指正！！！
