基于STM32单片机的加热台

一、摘要

本作品主要由单片机最小系统电路、降压电路、PWM驱动电路、oled显示电路、编码器电路、MAX6675电路和K型热电偶电路、最高温度达到200度、可以做烧烤或简单的贴片器件焊接都是没有问题的。

二、电路设计

1、降压电路设计

本作品的单片机最小系统电路由降压电路降压到5V供电,加热台的vcc电压最大支持85V电压的输入,最大功率200W,降压电路的主控芯片是SCT2A10。SCT2A10是一款输入范围为4.5V至85V的600mA 同步降压转换器,导通电阻分别为上管 770mΩ 和 下管460mΩ。采用COT控制模式,通过脉冲频率调制模式(PFM),降低静态电流至100uA,提高转换器在轻负载状态下或者Sty-by模式下的效率。SCT2A10支持300kHz到800kHz可调节开关频率,可根据不同应用需求优化转换效率或减小外围器件尺寸。提供逐周期电流限制和过流打嗝(Hiccup)保护,过热保护, 输出过压保护和输入欠压保护。该电路结构是DC-DC电路,输出电压通过芯片反馈脚(FB)控制输出电压稳定在5V。然后通过LDO芯片AMS1117-3.3控制输出电压3.3V供电给单片机。降压电路如下图1所示。

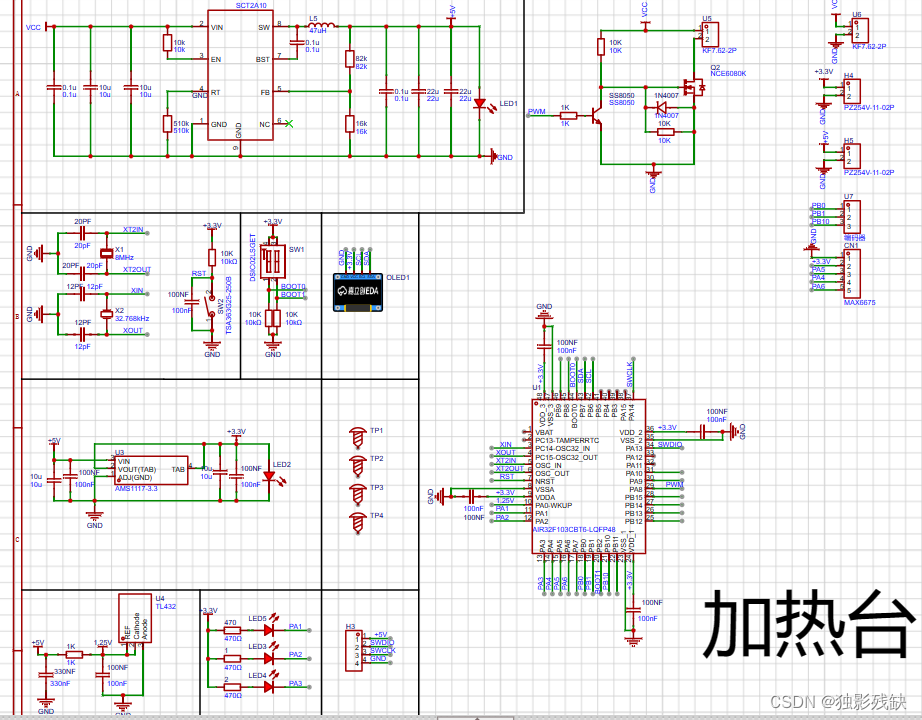

图1 降压电路图

2、PWM驱动电路

本作品的驱动电路不是由PWM直接驱动的,而是通过三极管和MOS管把单片机输出的PWM进行放大电压和电流增大驱动能力,这样可以快速升温的效果。三级管用的SS8050NPN型增大电流的输出,而MOS管增大输出的电压驱动能力。用的NCE6080K,最大输出电压是80V,最大输出电流能达到80A。PWM的驱动电路如下图2所示。

图2  PWM的驱动电路图

3、编码器电路设计

本作品的温度设计是靠编码器来设计的,编码器的工作电压是5,一圈脉冲是20,旋转编码器可通过旋转可以计数正方向和反方向转动过程中输出脉冲的次数,旋转计数不像电位计,这种转动计数是没有限制的。配合旋转编码器上的按键,可以复位到初始状态,即从0开始计数。编码器电路如下图3所示。

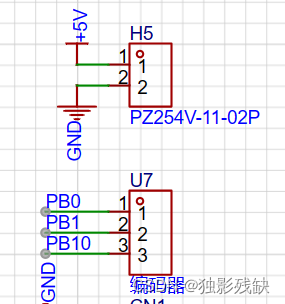

图3  编码器电路图

4、MAX6675电路

本作品的温度检测MAX6675芯片和热电偶来检测温度,检测到温度后通过PID算法把温度控制在编码器设定的温度值, MAX6675冷端温度补偿、热电偶数字转换器可进行冷端温度补偿,并将K型热电偶信号转换成数字信号。数据输出为12位分辨率、SPI™兼容、只读格式。转换器温度分辨率为0.25°C,可读取温度达+1024°C,热电偶在0°C至+700°C温度范围内精度为8 LSB。MAX6675电路如下图4所示。

图4 MAX6675电路图

三、实物演示

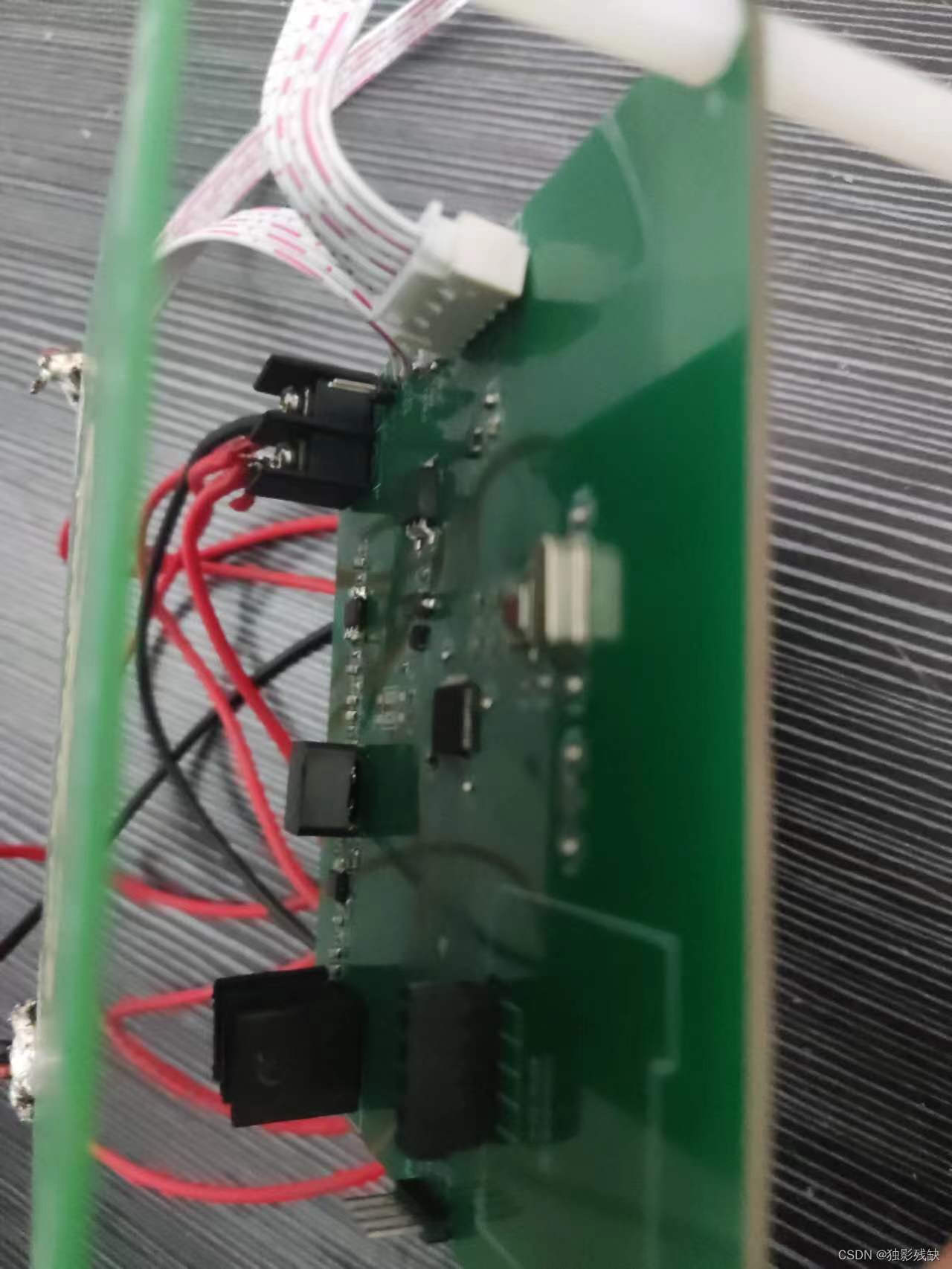

图5 实物电路图

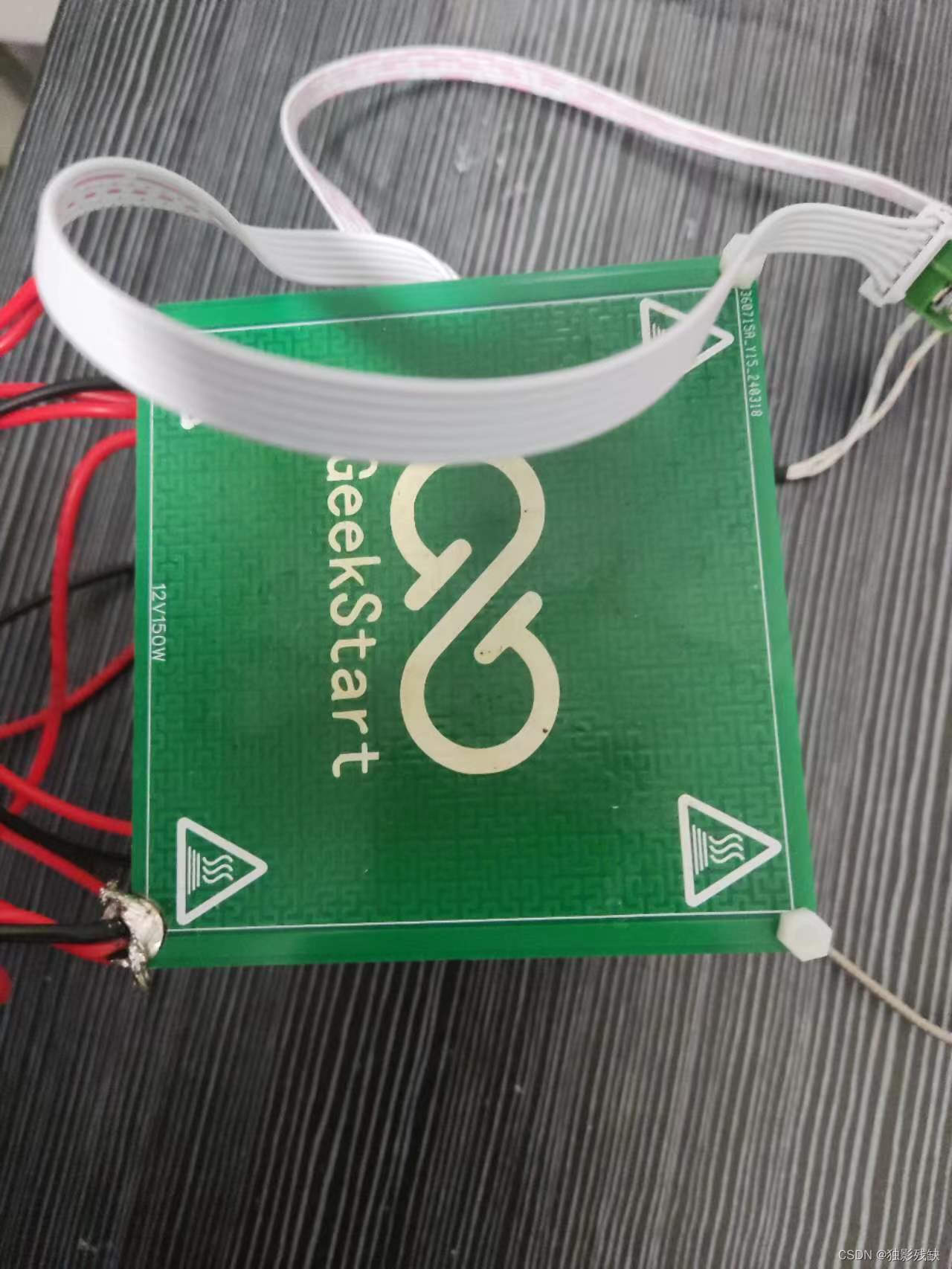

图6  实物图

图6  实物图
