1. 建模的场景描述

1.1 水质净化厂

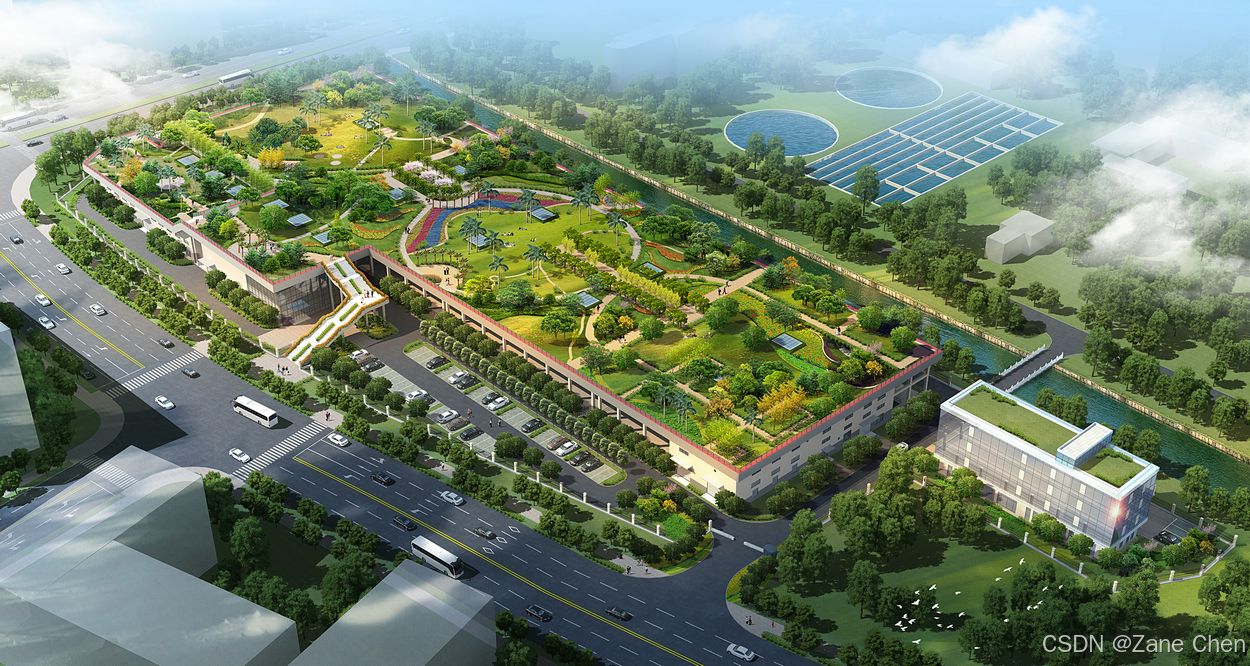

水质净化厂是一种专门用于处理和净化污水的设施，旨在减少污染、保护环境和改善水质。与污水处理厂相比，水质净化厂更注重于提高处理后的水质标准，使其达到或超过环境标准，通常用于改善河流、湖泊等自然水体的水质。水质净化厂采用各种先进的处理技术和工艺，如生物处理、物理化学处理等，以确保处理后的水符合特定的环境标准，甚至达到可以直接排放或再利用的标准。这些设施通常设计为全地下式或花园式，以减少对周边环境的影响，并通过各种措施减少臭气外溢，确保运行过程中的环保性。如下图为深圳市坂雪岗水质净化厂。

水质净化厂采用的工艺不尽相同，下面以目前比较典型的“A2/O+MBR工艺”为例来说明，如下：

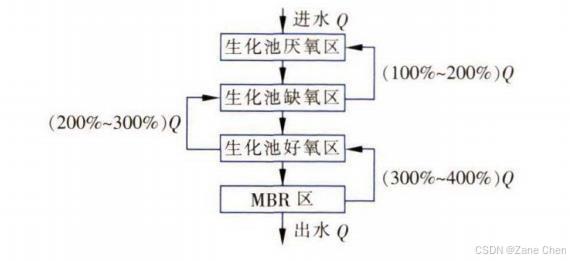

A2/O+MBR膜工艺(见下图)以MBR膜池代替传统二沉池，减少池容，节约用地，同时增强抗冲击负荷能力，减少剩余污泥排放。出水采用负压抽吸式，污水经超滤膜过滤后，出水效果好。

以上述水质净化厂为例，其“A2/O生化池”及“MBR膜池”的配套设计为：

A2/O生化池：生化池2组，单组设计规模为6xl04m3Al。单池有效容积为27075m3，有效水深为7.10m，总HRT为10.83h，其中厌氧区1.33h、缺氧区3.7h、好氧区5.8h，容积负荷为0.474kgBOD5/(m3.d)，污泥负荷为0.06kgBOD5/(kgMLSS.d)，实际运行混合液MLSS为8g/L，泥龄为19.3d，好氧区-缺氧区回流比为200%-300%，缺氧区-厌氧区回流比为100%~200%。厌氧区设潜水推流器4台，P=5.7kW，0=2500mm，缺氧区设水推流器12台，P=5.7kW，Z)=2500mm。好氧区设板式曝气器，并设置精确曝气系统，最大气水比为5.8：1。

MBR膜池及配套设备间：膜池共18格，可独立运行，MBR膜孔径为0.2pm，采用外压式中空纤维中衬膜，平均通量为15.78L/(h.m2)，共安装MBR膜组件180套，配套产水泵19台，配套反洗泵2台(1用1备)，单台功率为18.5kW，另配套有空气压缩系统、加药系统等。

1.2 现状及需求

1.2.1 生化段曝气能耗高

当今社会，水资源匮乏的问题越来越突出，污水处理是解决水资源匮乏的有效手段之一。膜生物反应器（MBR）工艺作为近年来的一种新型污水工艺，较传统的活性污泥法来说，具有占地面积小，产水水质高、剩余污泥少、自控程度高等优势，在用地资源日益紧张的今天，MBR工艺在全国各地的污水处理厂均得到了一定的应用。但同时，由于其基础造价较高、膜污染及能耗较高等问题，其进一步应用也得到了了一定的限制。以采用厌氧-缺氧-好氧生物脱氮除磷（A-A-O）耦合膜生物反应器工艺（A2O-MBR）的某污水厂为例，通过对各工艺段能耗进行对比分析，得出其生化段曝气能耗占全厂能耗的比例高达49%。从能量转换的角度来看，其实质是以能耗换取水质。

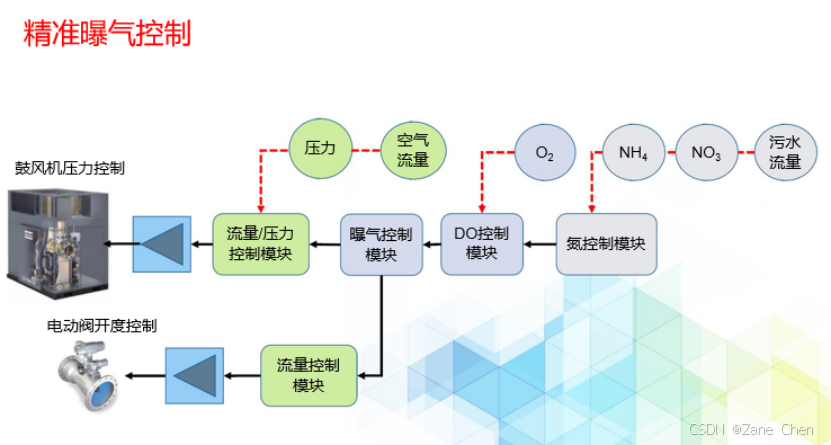

1.2.2 精准曝气控制的需求

水质净化厂运营过程中，曝气量需根据进出水水质等参数实时进行调节，以保障出水水质达标。而在实际生产过程中，由于影响因素多，目前尚不能对曝气量进行精确控制。希望通过机器学习模型的应用预测曝气量，以指导实际生产。

1.2.3 TDengine的用武之地

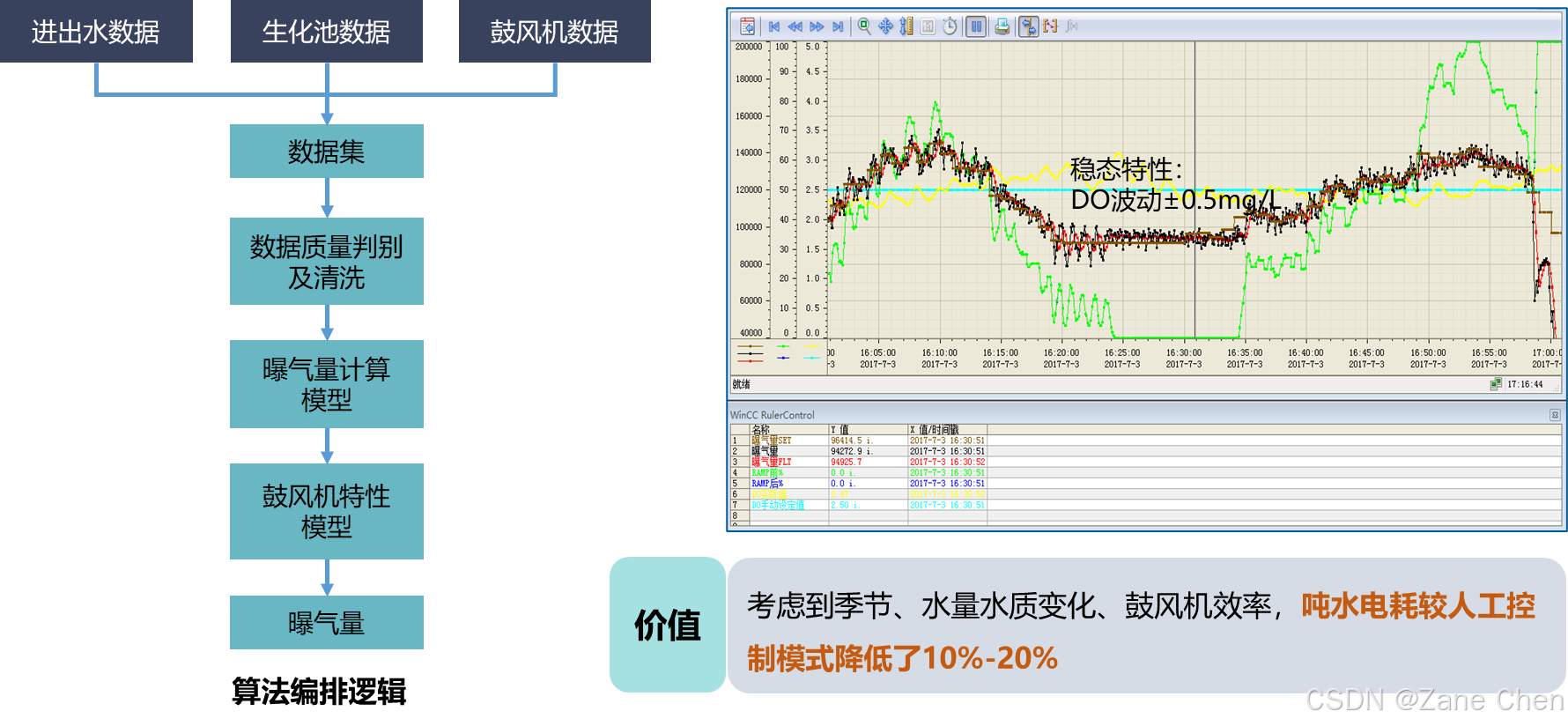

通过对采用A2O-MBR工艺的某污水厂运行过程中的历史数据，利用大数据建模，形成可供推理的智能曝气数理模型，通过算法迭代计算出最优曝气量。结合污水处理厂工艺流程，通过数学建模，建立污水厂精准曝气机理模型，实现生化处理系统运行效果的优化控制，在保障污水厂出水水质满足行标的前提下，采用智能化、自动化手段降低能耗，有效解决实际问题，助力市政污水处理行业低碳发展。

显而易见，时序数据的采集、存储、管理、分析，是实现上述的大数据建模的根基。TDengine 是一款专为物联网、工业互联网等场景设计并优化的大数据平台，其核心模块是高性能、集群开源、云原生、极简的时序数据库。它能安全高效地将大量设备、数据采集器每天产生的高达 TB 甚至 PB 级的数据进行汇聚、存储、分析和分发，对业务运行状态进行实时监测、预警，提供实时的商业洞察。同时，TDengine 基于预训练 LLM 的时序数据 AI 分析工具TDgpt，可以帮助提升数据分析效率和决策准确性。

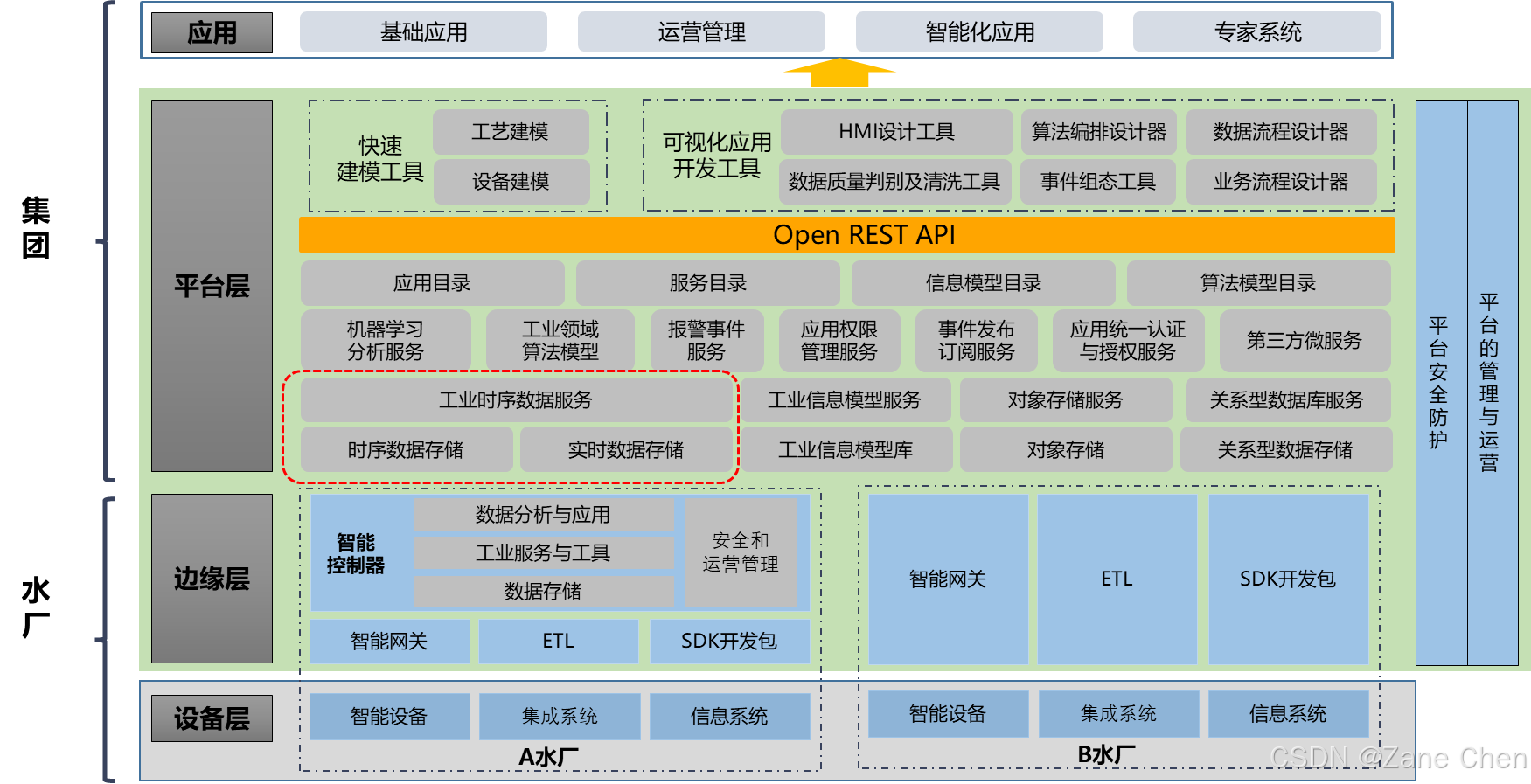

如下图，是某厂商的“水务行业工业互联网平台”的技术架构。其中，TDengine可以轻松胜任平台层中与时序数据相关的内容。

2. 建模的方案描述

2.1 数据集参考

数据来源于使用A2O-MBR工艺的污水厂，生化池好氧段曝气生产环境。在生化池的好氧工艺段，我们通过控制曝气量，来改变水中的溶解氧（DO），将污水中的氨氮（NH4）转化成硝氮（NO3），同时将水中的有机物（COD）降解。

数据说明

1.部分特征中的0值并不代表实际值。

2.特征在邻近时序内数值未发生改变，通常是因为数据采集频率原因，并非生产环境中未发生显著改变。

3.北生化池和南生化池在生产过程中不会互相影响。（引用备注：据部分参赛选手反馈，实际上北生化池和南生化池有互相影响）

特征名	特征含义	单位
time	时间
JS_NH3	进水氨氮	mgN-NH₄/L
CS_NH3	出水氨氮	mgN-NH₄/L
JS_TN	进水总氮	mgN/L
CS_TN	出水总氮	mgN/L
JS_LL	进水流量	m³/h
CS_LL	出水流量	m³/h
MCCS_NH4	膜池出水_NH4	mgN-NH₄/L
MCCS_NO3	膜池出水_NO3	mgN/L
JS_COD	进水COD	mg/L
CS_COD	出水COD	mg/L
JS_SW	进水水温	℃
CS_SW	出水水温	℃
B_HYC_NH4	北组好氧池氨氮	mgN-NH₄/L
B_HYC_XD	北组好氧池硝氮	mgN/L
B_HYC_MLSS	北组好氧池MLSS	mgSS/L
B_HYC_JS_DO	北组好氧池进水DO	mgO₂/L
B_HYC_DO	北组好氧池出水DO	mgO₂/L
B_CS_MQ_SSLL	北组好氧池明渠出水口瞬时流量	m3/h
B_QY_ORP	北组缺氧池ORP	mV
N_HYC_NH4	南组好氧池氨氮	mgN-NH₄/L
N_HYC_XD	南组好氧池硝氮	mgN/L
N_HYC_MLSS	南组好氧池MLSS	mgSS/L
N_HYC_JS_DO	南组好氧池进水DO	mgO₂/L
N_HYC_DO	南组好氧池出水DO	mgO₂/L
N_CS_MQ_SSLL	南组好氧池明渠出水口瞬时流量	m3/h
N_QY_ORP	南组缺氧池ORP	mV
Label1	北组-支管流量（曝气量）	m3/h
Label2	南组-支管流量（曝气量）	m3/h

2.2 数据建模

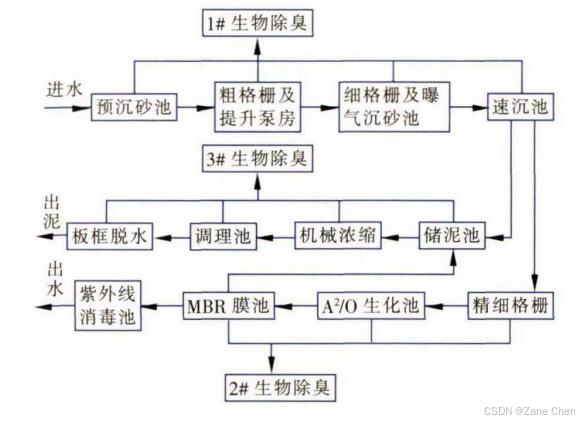

以上述水质净化厂为例，构筑物组合体采用半地下式结构，顶部加盖建设市政公园，中间层为操作层，下部为水池。分为预处理区、生化处理区、附属区。预处理区包括预沉砂池、粗格栅、进水提升栗房、细格栅、曝气沉砂池、速沉池。生化处理区包括精细格栅、A2/O生化池（有2组）、MBR膜池及膜池配套设备间、紫外线消毒池。附属区包括机修仓库、展厅、加药间、鼓风机房、配电间。

同时，还需要监测进出水的水质，查看运行效果。

因此，结合本例参考的数据集，将按照“进出水水质”、“A2/O生化池”（2组，即2个子表）、“膜池”创建超级表，进行建模。

2.2.1 进出水水质

超级表名s_water_quality

序号	字段	类型	描述	是否标签
1	ts	TIMESTAMP	原始采集时间
2	JS_NH3	FLOAT	进水氨氮
3	CS_NH3	FLOAT	出水氨氮
4	JS_TN	FLOAT	进水总氮
5	CS_TN	FLOAT	出水总氮
6	JS_LL	FLOAT	进水流量
7	CS_LL	FLOAT	出水流量
8	JS_COD	FLOAT	进水COD
9	CS_COD	FLOAT	出水COD
10	JS_SW	FLOAT	进水水温
11	CS_SW	FLOAT	出水水温
12	Station_ID	INT	（水厂）站号	是

2.2.2 A2/O生化池

超级表名s_A2O

序号	字段	类型	描述	是否标签
1	ts	TIMESTAMP	原始采集时间
2	HYC_NH4	FLOAT	好氧池氨氮
3	HYC_XD	FLOAT	好氧池硝氮
4	HYC_MLSS	FLOAT	好氧池MLSS
5	HYC_JS_DO	FLOAT	好氧池进水DO
6	HYC_DO	FLOAT	好氧池出水DO
7	CS_MQ_SSLL	FLOAT	好氧池明渠出水口瞬时流量
8	QY_ORP	FLOAT	缺氧池ORP
9	Aeration	FLOAT	支管流量（曝气量），原数据集中的Lable1（北组）和Lable2（南组）
9	Station_ID	INT	（水厂）站号	是
10	Group_Name	VARCHAR(200)	（生化池）组名：北组：north 南组：south	是

注意，本例中有2组生化池，应创建2张子表。

2.2.3 MBR膜池

超级表名s_MBR

序号	字段	类型	描述	是否标签
1	ts	TIMESTAMP	原始采集时间
2	MCCS_NH4	FLOAT	膜池出水_NH4
3	MCCS_NO3	FLOAT	膜池出水_NO3
4	Station_ID	INT	（水厂）站号	是

2.3 查询应用

业务分析

查询当北组好氧池出现曝气操作时，当时的进出水水质

报表查询

通常需要等时间间隔查询，满足日报、月报、年报的需求

SPC统计

需要配合完成SPC样本分组以及提供均值和标准差相关统计。SPC统计过程控制中很多数据都是平均值、方差的基础数据，包含历史过程统计和实时SPC统计分析

查询实时数据

快速查询当前的最新数据，重点强调从设备采集入库到查询的中间间隔时间

3. 建模的脚本和语句

3.1 建模语句

按上述建模方案创建超级表和子表

SQL
--进出水水质
Create stable s_water_quality
(
    ts TIMESTAMP,
    JS_NH3 FLOAT,
    CS_NH3 FLOAT,
    JS_TN FLOAT,
    CS_TN FLOAT,
    JS_LL FLOAT,
    CS_LL FLOAT,
    JS_COD FLOAT,
    CS_COD FLOAT,
    JS_SW FLOAT,
    CS_SW FLOAT
)
tags
(
    station_id INT
);

CREATE TABLE IF NOT EXISTS t_wq1 USING s_water_quality TAGS (1);

--A2/O生化池
Create stable s_A2O
(
    ts TIMESTAMP,
    HYC_NH4 FLOAT,
    HYC_XD FLOAT,
    HYC_MLSS FLOAT,
    HYC_JS_DO FLOAT,
    HYC_DO FLOAT,
    CS_MQ_SSLL FLOAT,
    QY_ORP FLOAT,
    Aeration FLOAT
)
tags
(
    station_id INT,
    Group_Name VARCHAR(200)
);

CREATE TABLE IF NOT EXISTS t_a2o_n USING s_A2O TAGS (1, 'north');
CREATE TABLE IF NOT EXISTS t_a2o_s USING s_A2O TAGS (1, 'south');

--MBR膜池
Create stable s_MBR
(
    ts TIMESTAMP,
    MCCS_NH4 FLOAT,
    MCCS_NO3 FLOAT
)
tags
(
    station_id INT
);

CREATE TABLE IF NOT EXISTS t_mbr1 USING s_MBR TAGS (1);

3.2 数据写入

把整理好的CSV文件使用“数据写入”功能导入数据库中。

[见本文章资源]

3.3 查询脚本

业务分析

查询当出现北组好氧池曝气操作时，当时的进出水水质

SQL
SELECT a.*,
b.Aeration
FROM t_wq1 a
RIGHT JOIN t_a2o_n b
ON a.ts=b.ts
WHERE b.Aeration is NOT null;

报表查询（步进、线性查询、断面查询）

以日报举例

提供分组均值和方差统计

SQL
select
    _wstart,
    avg(Aeration),
    stddev(Aeration)
from
    t_a2o_n
where
    ts>'2022-07-17 00:00:00'
    and ts<'2022-07-18 00:00:00'
interval(1h) fill(prev);

对于单值移动极值控制图统计我们支持滑动窗口，更好满足业务需求

SQL
select
    _wstart,
    avg(Aeration),
    stddev(Aeration)
from
    t_a2o_n
where
    ts>'2022-07-17 00:00:00'
    and ts<'2022-07-18 00:00:00'
interval(10m) sliding(2m) fill(prev);
