CAD多段线怎么画圆弧？CAD多段线画圆弧步骤

在用CAD绘图的过程中，如果想要通过调用CAD多段线命令来在图纸中绘制一段圆弧，该如何操作呢？CAD多段线怎么画圆弧？

CAD多段线画圆弧步骤：

1、首先启动浩辰CAD软件，然后调用CAD多段线命令快捷键，即在命令行输入：PL，点击回车键确认。

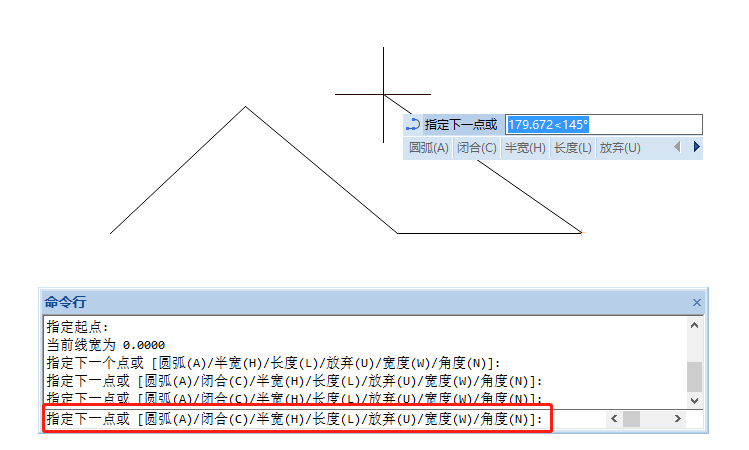

2、执行CAD多段线命令后，根据系统提示在绘图区域指定多段线的起点，此时命令行会提示：指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)/角度(N)]。如下图所示：

3、此时在命令行输入：A，点击回车键确定，根据系统提示在指定圆弧的端点。如下图所示：

4、指定圆弧端点后系统会连续提示指定圆弧的端点，直至点击ESC键结束命令。

在浩辰CAD软件中通过以上几个简单的步骤便可调用CADA多段线命令来绘制圆弧，你学会了吗？
