CAD中如何实现精确拉伸？CAD动态块参数值集

对于机械设计，往往需要将【键】拉伸到某一确定的长度。那么，你知道CAD中如何实现精确拉伸吗？学会使用CAD动态块参数值集，便可轻松实现！下面，就和小编一起来了解一下浩辰CAD软件中是如何通过调用CAD动态块参数值集来实现精确拉伸的吧！

CAD精确拉伸操作步骤：

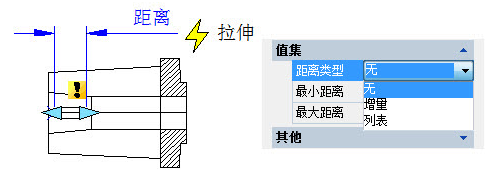

1、使用浩辰CAD软件打开图纸后，双击需要调整的CAD图块，调出【块编辑器】，在块编辑器中将线性参数选中，点击其特性面板上 【距离类型】右边的输入框，即可弹出一个下拉菜单。如下图所示：

其中【无】为默认选项，表示可以自由拉伸。其下两项分别可以指定拉伸的最大、最小值。

（1）【增量】表示以增量的方式进行拉伸，选中增量后，值集栏目会变成如下图所示：

（2）如果选择【列表】，值集栏目将变成下图所示，CAD动态块将只能按列表指定的值进行拉伸。

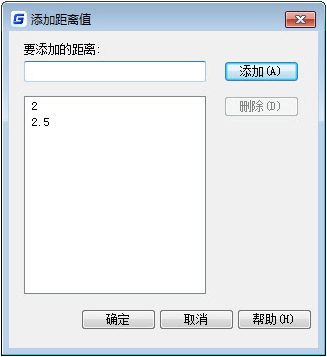

2、单击【距离值列表】右则的文本框，会出现一个带省略号的按钮。单击按钮，弹出【添加距离值】对话框，在对话框内添加【2】、【2.5】这两个值。如下图所示：

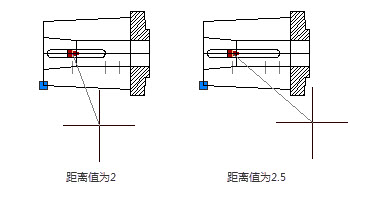

3、退出块编辑器并拉伸右夹点，发现【键】右侧会出现几条灰色的线条，而且【键】只能拉伸到灰线位置，如下图。显然，通过值列表，可以将拉伸约束为特定值，实现精确拉伸。

以上就是浩辰CAD软件中通过调用CAD动态块参数值集来实现精确拉伸的具体操作步骤，你学会了吗？
