Three.js 实现多视图切换功能：从单视角到全景掌控的进阶之路

大家在开发 3D 应用时，是不是经常遇到这样的场景：想从不同角度观察模型，却只能反复调整相机角度，来回切换视角特别麻烦？尤其是做建模、BIM 或者 CAD 相关项目时，单视角简直是 “灾难”—— 前一秒还在看整体结构，下一秒想检查细节就得重新调整，效率低到想哭。

最近我就踩了这个坑，于是索性基于 Three.js 搞了个多视图切换功能，能同时显示透视图、剖面图、顶视图和前视图，鼠标移到哪个视图就能直接操作哪个，用起来那叫一个丝滑！今天就来分享下实现思路，新手朋友可以抄作业，老司机也欢迎交流优化方案～

先看看最终效果：多视图到底香在哪？

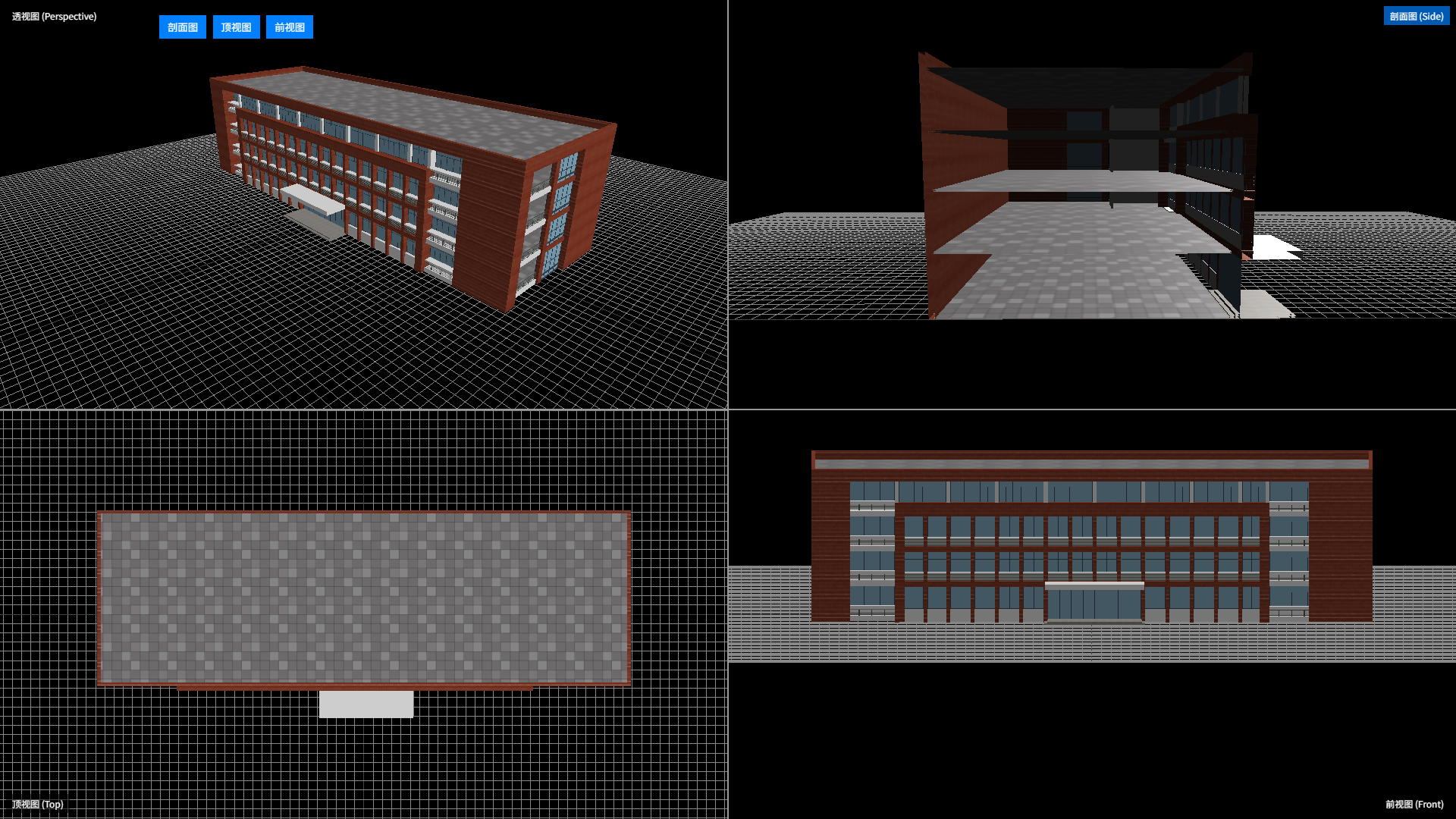

先上张效果图（大家可以脑补下动态切换的画面）：

透视图（左上）：看整体 3D 效果，自由旋转缩放
剖面图（右上）：切个剖面看内部结构，建筑模型必备
顶视图（左下）：上帝视角看平面布局
前视图（右下）：正前方观察立面细节

最方便的是视图可以自由切换显示状态：比如只看透视图 + 顶视图，或者同时开启四个视图，布局会自动调整，鼠标移到哪个视图，控制器就自动激活哪个，操作完全不冲突～

核心实现思路：多视图的 “幕后功臣”

实现多视图的核心是 “多相机 + 视口隔离 + 动态控制器”，听起来复杂，拆开来其实很简单：

1. 多相机管理：不同视角各司其职

Three.js 里相机分两种：透视相机（PerspectiveCamera）适合看 3D 透视效果（透视图、剖面图用这个），正交相机（OrthographicCamera）没有近大远小，适合顶视图、前视图这种平面观察。

我初始化了 4 个相机，分别对应四个视图：

// 透视图相机（透视相机）
this.camera1 = config.camera1;
// 剖面图相机（透视相机，方便看剖面细节）
this.camera2 = new THREE.PerspectiveCamera(
  this.camera1.fov,
  this.camera1.aspect,
  this.camera1.near,
  1000
);
// 顶视图相机（正交相机，平面无透视）
this.camera3 = new THREE.OrthographicCamera(
  -this.viewSize, this.viewSize,
  this.viewSize, -this.viewSize,
  0.1, 1000
);
// 前视图相机（正交相机）
this.camera4 = new THREE.OrthographicCamera(...);

每个相机都设置了固定的初始位置和目标点，比如顶视图相机放在模型正上方，永远看向原点，保证平面观察角度正确。

2. 视图切换：用 toggle 实现自由显隐

用户需要能自由开关视图，所以搞了个 toggleView 方法，用 Set 存储当前可见的视图：

// 切换视图显示状态
toggleView(view) {
  if (this.visibleViews.has(view)) {
    this.visibleViews.delete(view); // 隐藏视图
  } else {
    this.visibleViews.add(view); // 显示视图
  }
  // 透视图必须始终可见，不然就没主视角了
  this.visibleViews.add(1);
  // 更新布局和渲染
  this.updateViewVisibility();
  this.onWindowResize();
}

HTML 里加几个按钮绑定这个方法，点击就能切换，还能加个 “active” 样式提示当前状态，用户体验拉满～

3. 视口渲染：让每个视图 “各占一块地”

最关键的一步来了：怎么让多个相机的画面同时显示在画布上？答案是 setViewport + setScissor。

简单说，就是把画布分成几块，每个视图只在自己的 “地盘” 里渲染：

renderViews() {
  const width = this.renderer.domElement.width;
  const height = this.renderer.domElement.height;
  const viewCount = this.visibleViews.size;

  // 清除画布
  this.renderer.setViewport(0, 0, width, height);
  this.renderer.clear();

  switch (viewCount) {
    case 1: // 仅透视图，占满整个画布
      this.renderer.setViewport(0, 0, width, height);
      this.renderer.setScissor(0, 0, width, height);
      this.renderer.render(this.scene, this.camera1);
      break;
    case 2: // 左半透视图，右半其他视图
      // 透视图渲染
      this.renderer.setViewport(0, 0, width/2, height);
      this.renderer.setScissor(0, 0, width/2, height);
      this.renderer.render(this.scene, this.camera1);

      // 右侧视图渲染（剖面图/顶视图/前视图）
      this.renderer.setViewport(width/2, 0, width/2, height);
      this.renderer.setScissor(width/2, 0, width/2, height);
      if (this.visibleViews.has(2)) {
        this.renderer.render(this.scene, this.camera2);
      }
      break;
    // 3个视图、4个视图的布局逻辑类似...
  }
}

这里有个坑：Three.js 的视口 Y 轴是向上的，而浏览器鼠标坐标 Y 轴是向下的，计算视图位置时一定要转换坐标，不然鼠标移到视图上会 “串位”！

4. 控制器激活：鼠标在哪，操作权就在哪

多视图的精髓是 “所见即所得”—— 鼠标移到哪个视图，就能直接操作哪个视图的相机。实现起来也不难：

监听鼠标移动事件，判断当前鼠标在哪个视图区域（用 getViewFromPosition 方法）；
根据当前视图，启用对应的控制器，禁用其他控制器。

onMouseMove(event) {
  // 计算鼠标在画布中的坐标
  const rect = this.renderer.domElement.getBoundingClientRect();
  const x = event.clientX - rect.left;
  const y = event.clientY - rect.top;
  // 判断当前鼠标所在视图
  const newView = this.getViewFromPosition(x, y);

  // 切换控制器激活状态
  if (newView !== this.activeView && this.visibleViews.has(newView)) {
    this.activeView = newView;
    // 启用当前视图控制器，禁用其他
    this.controls1.enabled = this.activeView === 1;
    this.controls2.enabled = this.activeView === 2 && this.visibleViews.has(2);
    // ...其他控制器
  }
}

这样鼠标移到哪个视图，哪个视图的旋转、缩放就会响应，操作起来就像在操作独立的 3D 窗口，完全不冲突～

踩坑记录：这些细节让我调试到脱发

正交相机比例问题：窗口 resize 时，正交相机的 left/right/top/bottom 必须重新计算，不然视图会拉伸变形，记得在 onWindowResize 里更新投影矩阵！
剖切功能冲突：剖面图需要剖切平面，但透视图不需要，所以要动态开关 renderer.localClippingEnabled，避免剖切影响其他视图。
控制器 dispose 问题：切换视图时如果不 dispose 旧控制器，会导致内存泄漏和事件冲突，一定要在初始化新控制器前调用 controls.dispose()。

最后：互动时间到！

这个多视图功能我已经用在自己的 BIM 模型查看器里了，确实比单视图效率高很多～大家在开发 3D 应用时，有没有遇到过视图相关的痛点？或者有更好的实现方案？

比如：

你们觉得多视图用快捷键切换方便，还是鼠标点击方便？
有没有必要加个 “视图联动” 功能（拖动一个视图，其他视图同步更新）？

欢迎在评论区交流，代码里的核心逻辑都贴出来了，完整代码可以根据思路自己补全，有问题随时问我哦～觉得有用的话别忘了点赞收藏，下次开发多视图直接抄作业！
