Axure RP9 轮播图效果实现

添加元件

动态面板

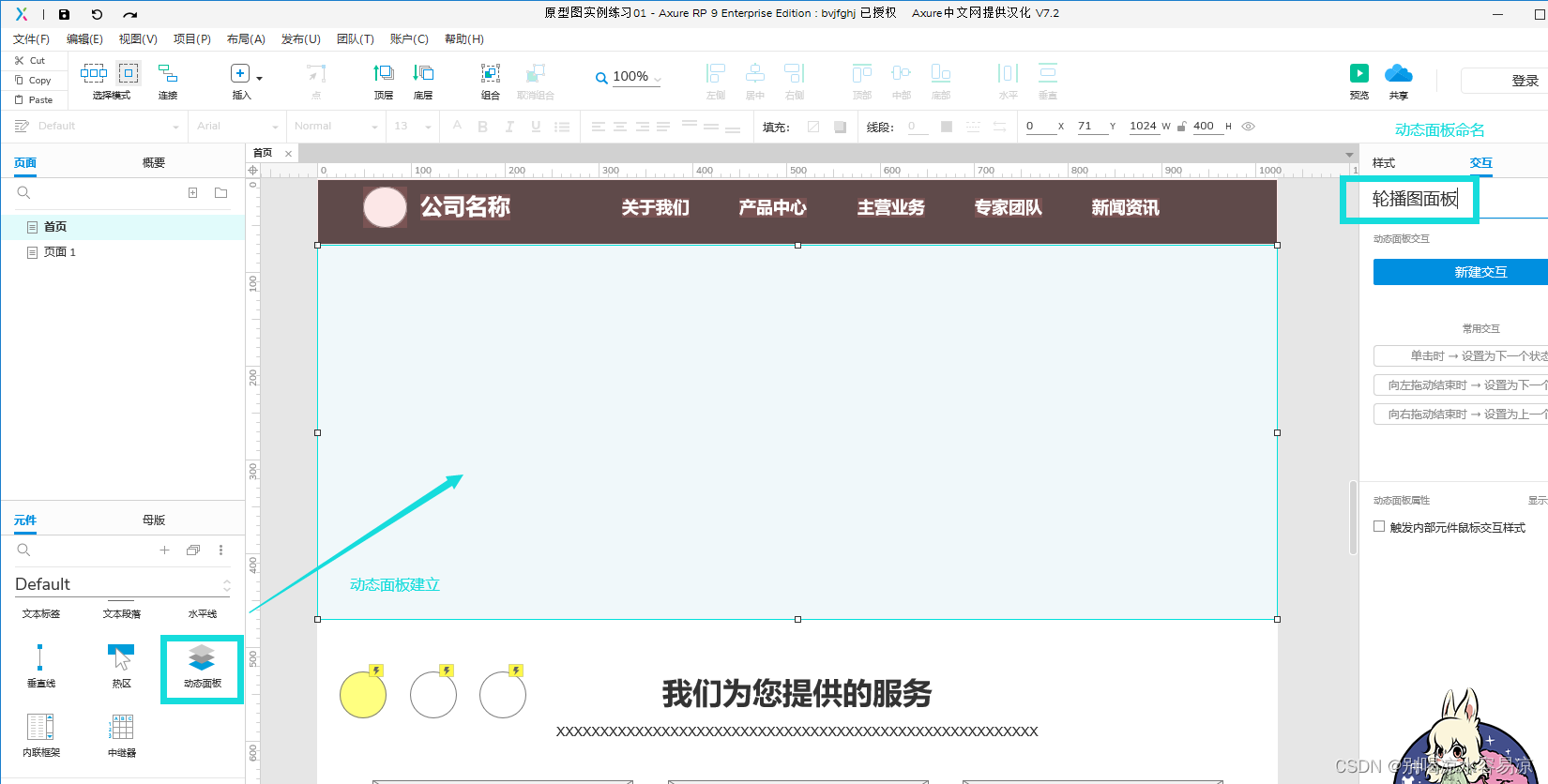

1. 拖动元件动态面板到页面，调整位置与大小


2. 双击动态面板，出现元件设置页面

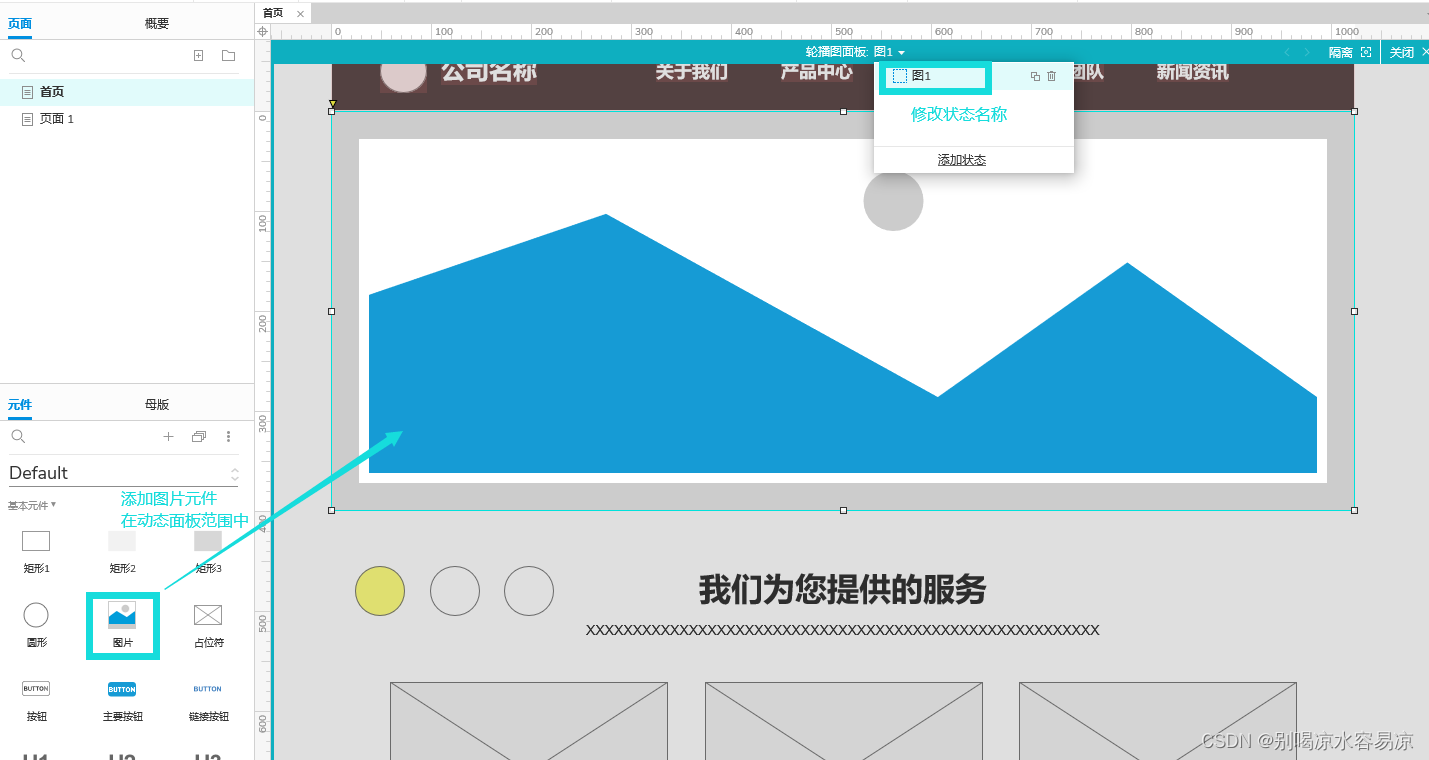

3. 添加状态，放置图片元件并调整元件位置与大小

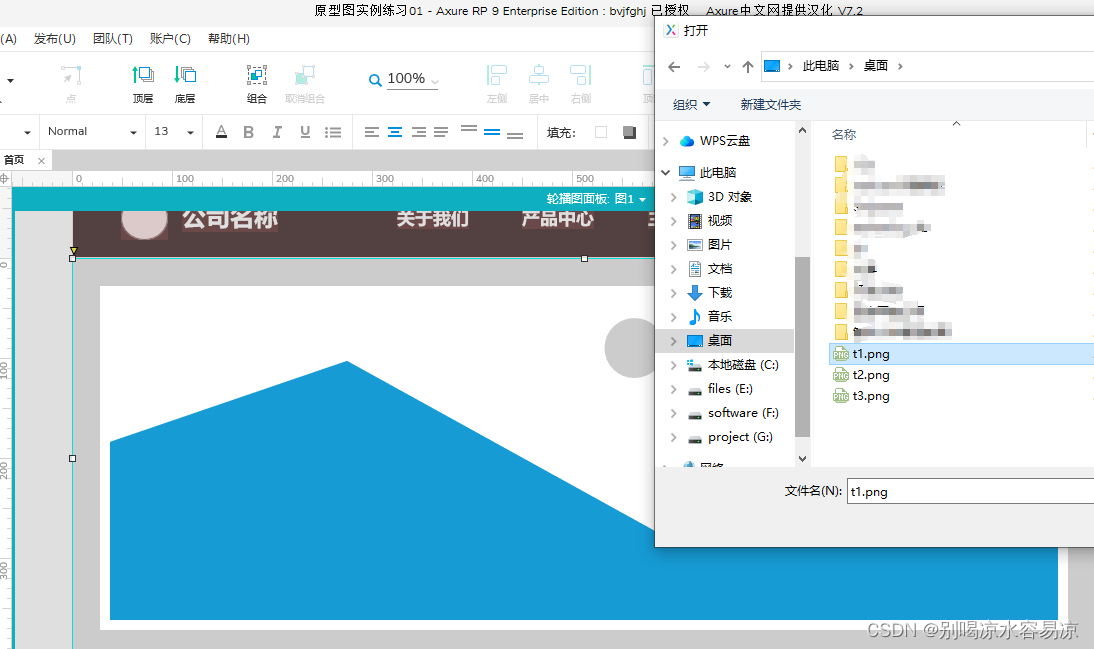

4. 双击图片元件，添加图片

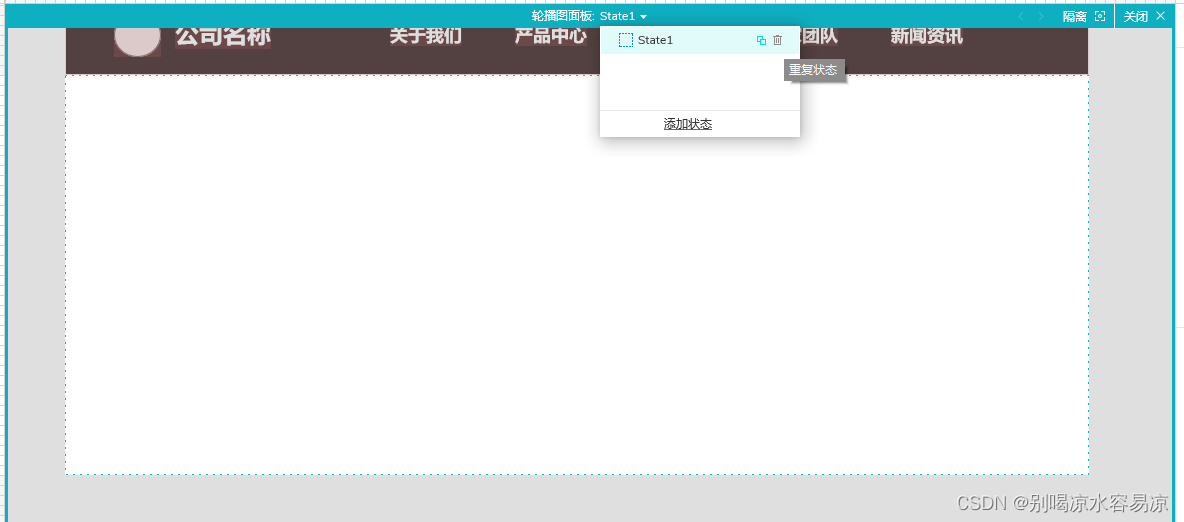

5. 复制状态，更换图片


注意：【为什么进行复制操作而不是新建？】复制会保留状态中的图片元件以及图片元件的尺寸和内容，相似度高的状态可使用复制，只需替换图片即可

添加圆形元件

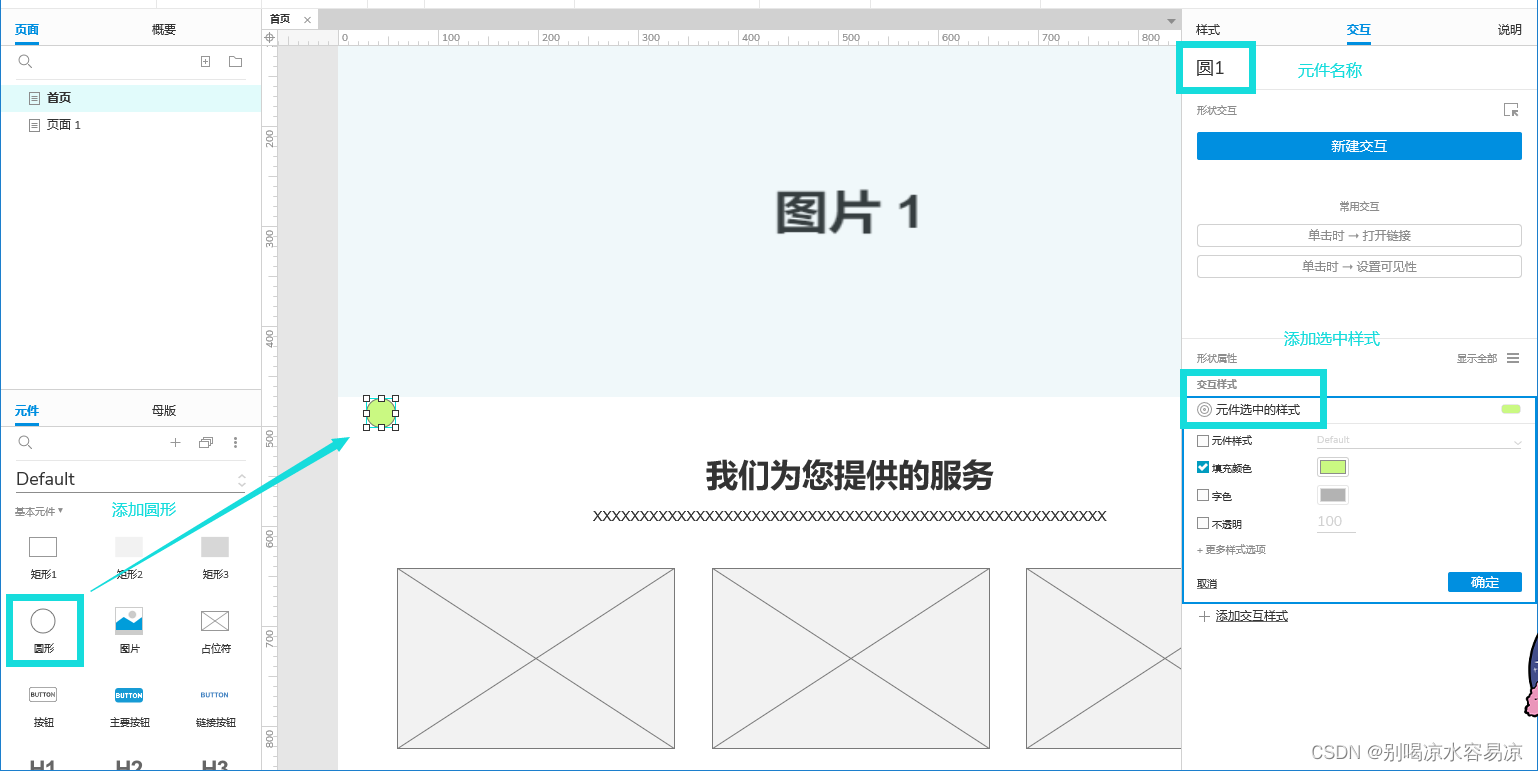

1. 添加元件、设置元件名称以及选中效果

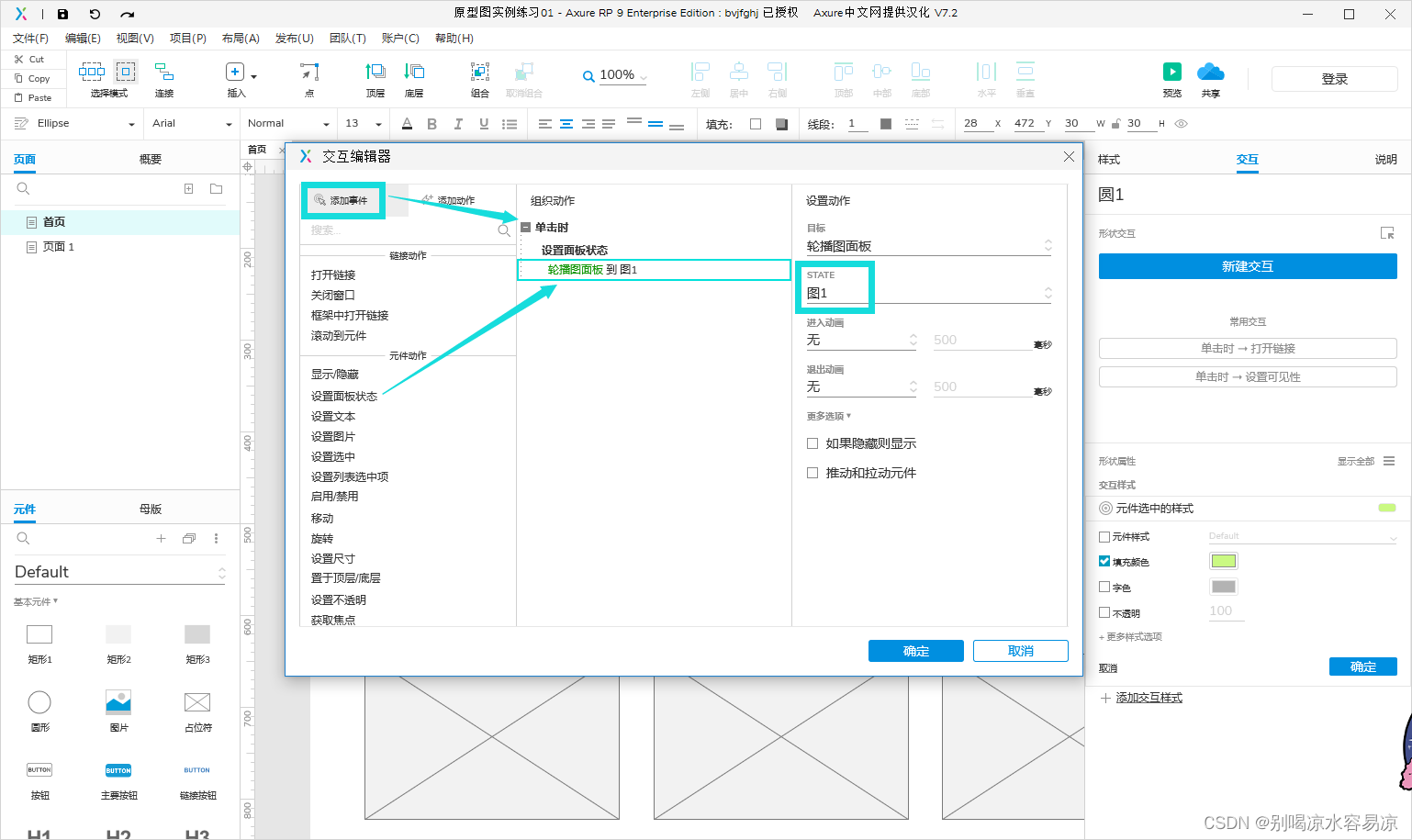

2. 设置元件圆1被选中时，动态面板状态为图1

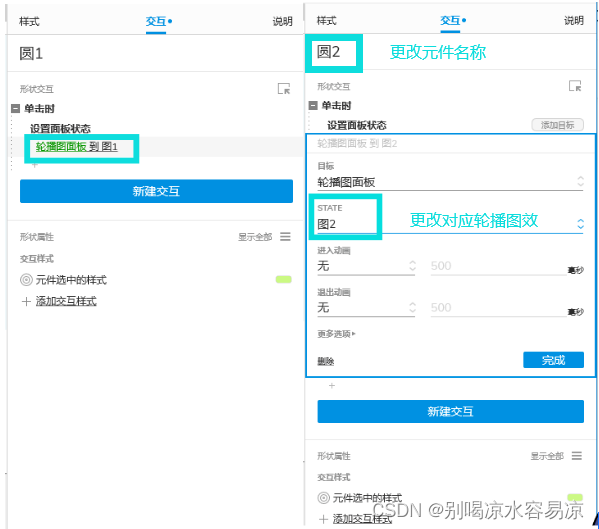

3. 复制圆形，更改元件名称以及对应轮播图效果


4. 设置圆形选项组（圆形选中效果互斥）

设置选项组方法：鼠标框选元件——>右键——>选项组——>给选项组起名

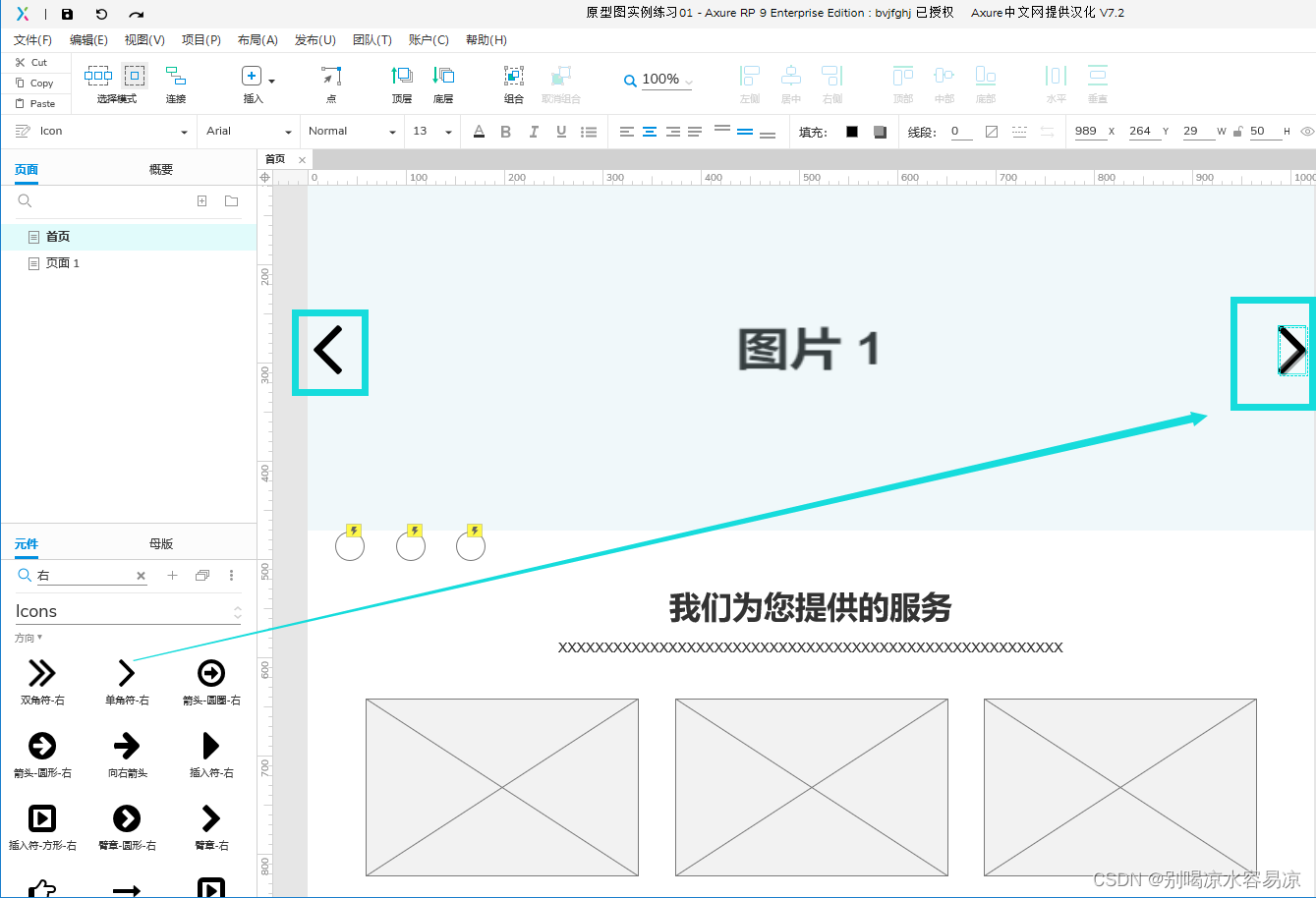

添加箭头

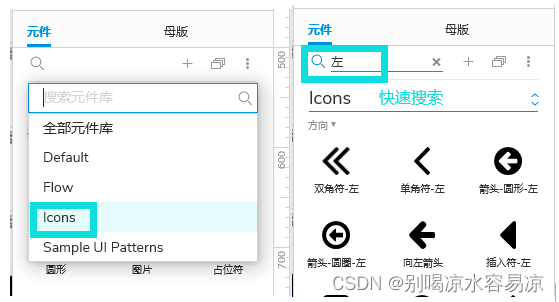

更换元件库为lcons，进行快速搜索

添加左右两个箭头，并调整位置和大小

设置交互事件

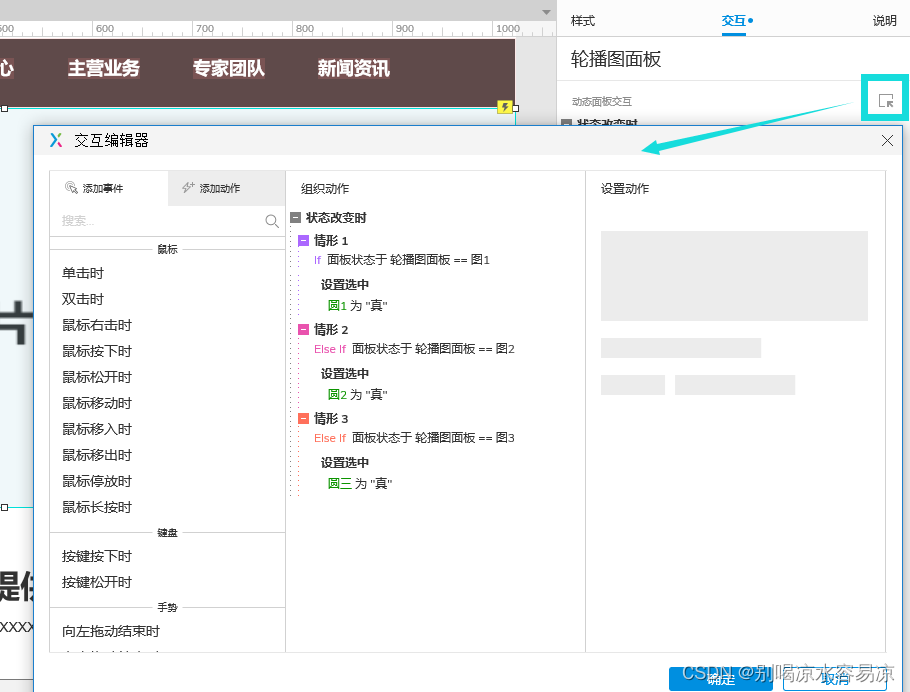

设置轮播图面板状态与圆形选中对应

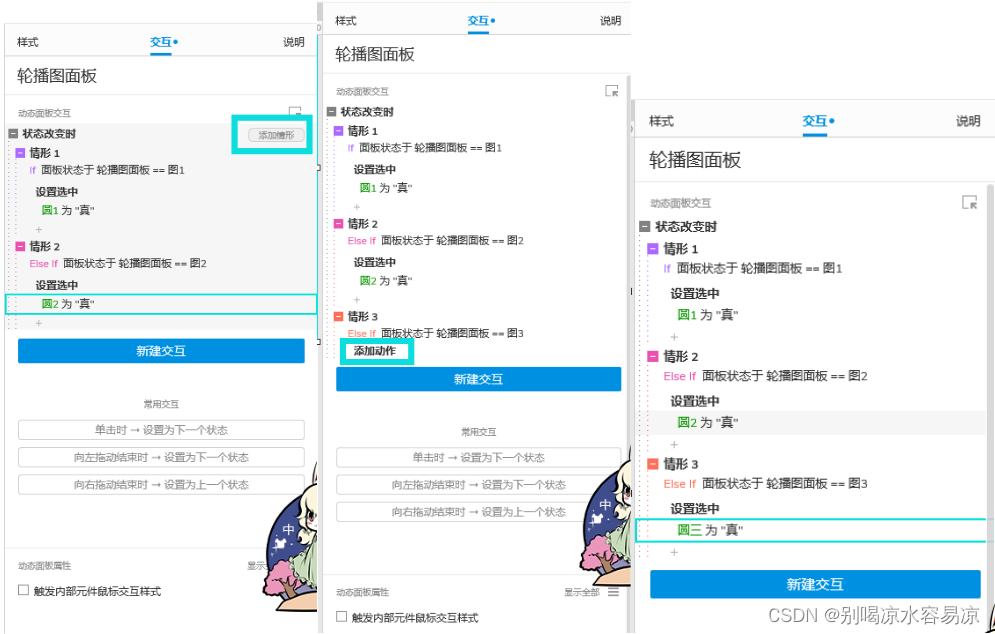

1. 选中轮播图面板，添加交互事件

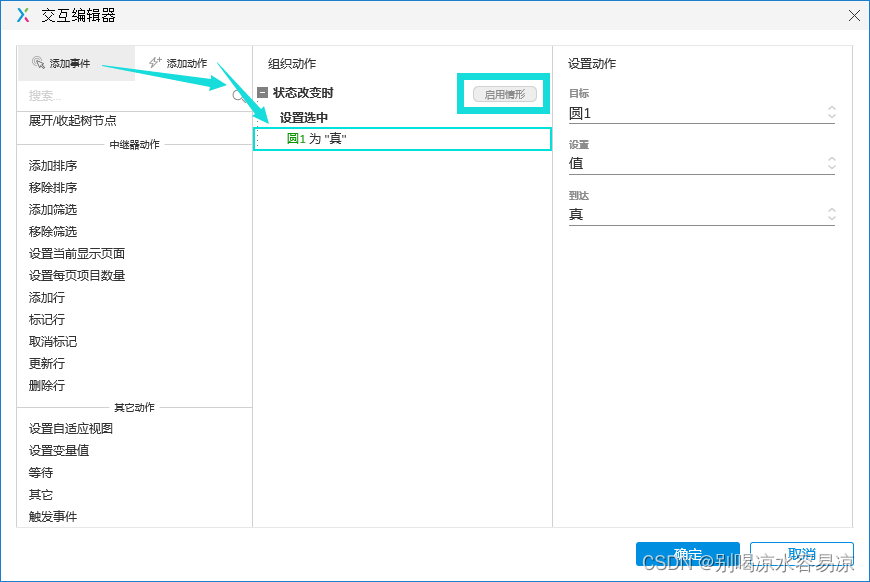

2. 添加事件为 状态改变时，添加动作为 选中圆1


3. 启用情形，添加条件为 轮播图面板==图1


4. 继续添加交互（也可以在侧边栏加）

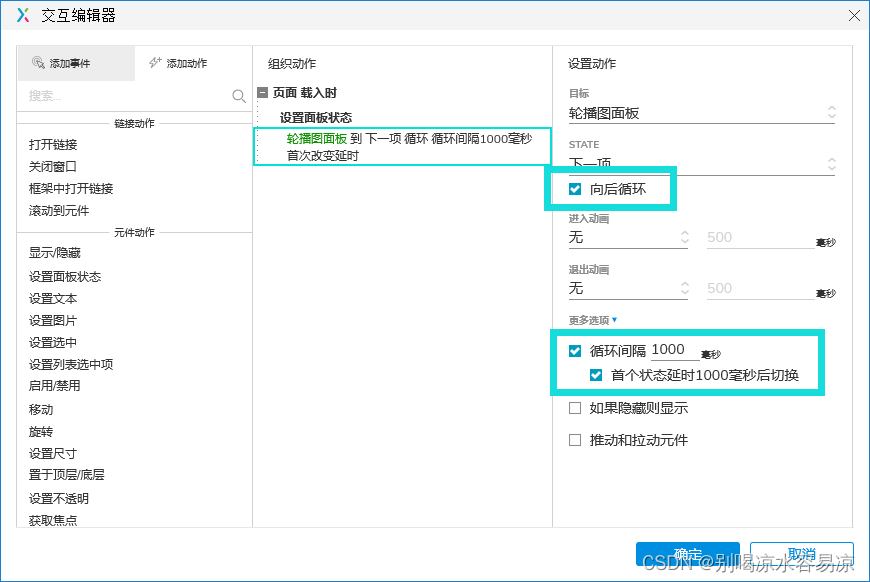

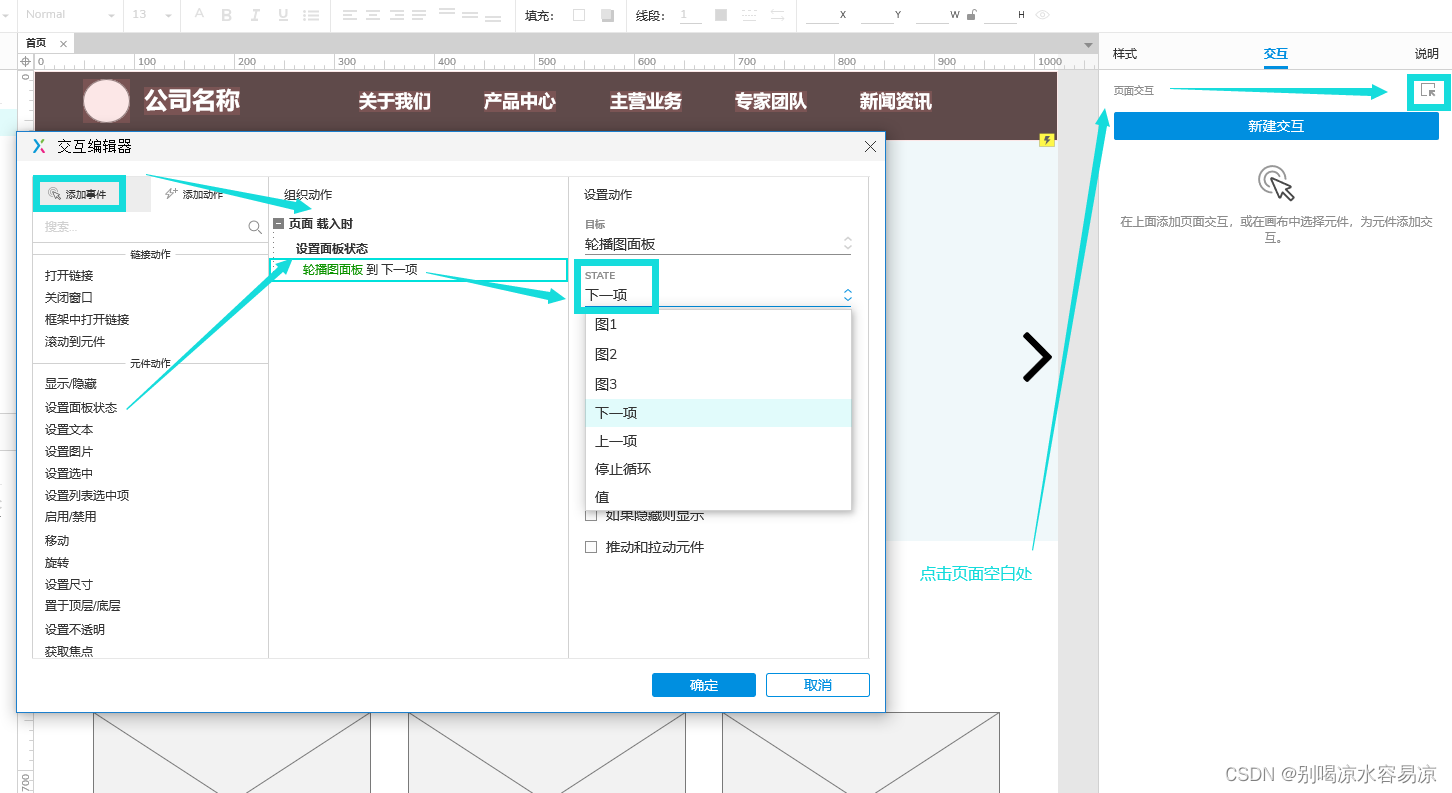

设置页面载入时轮播

1. 点击页面空白处——>添加交互——>添加事件——>添加动作

   动作设置详情：

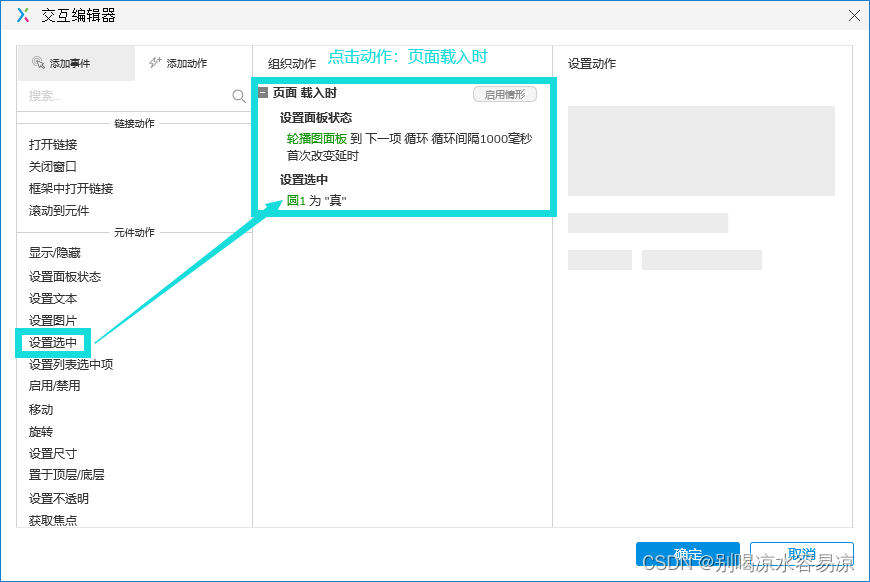

2. 设置关联选中圆1

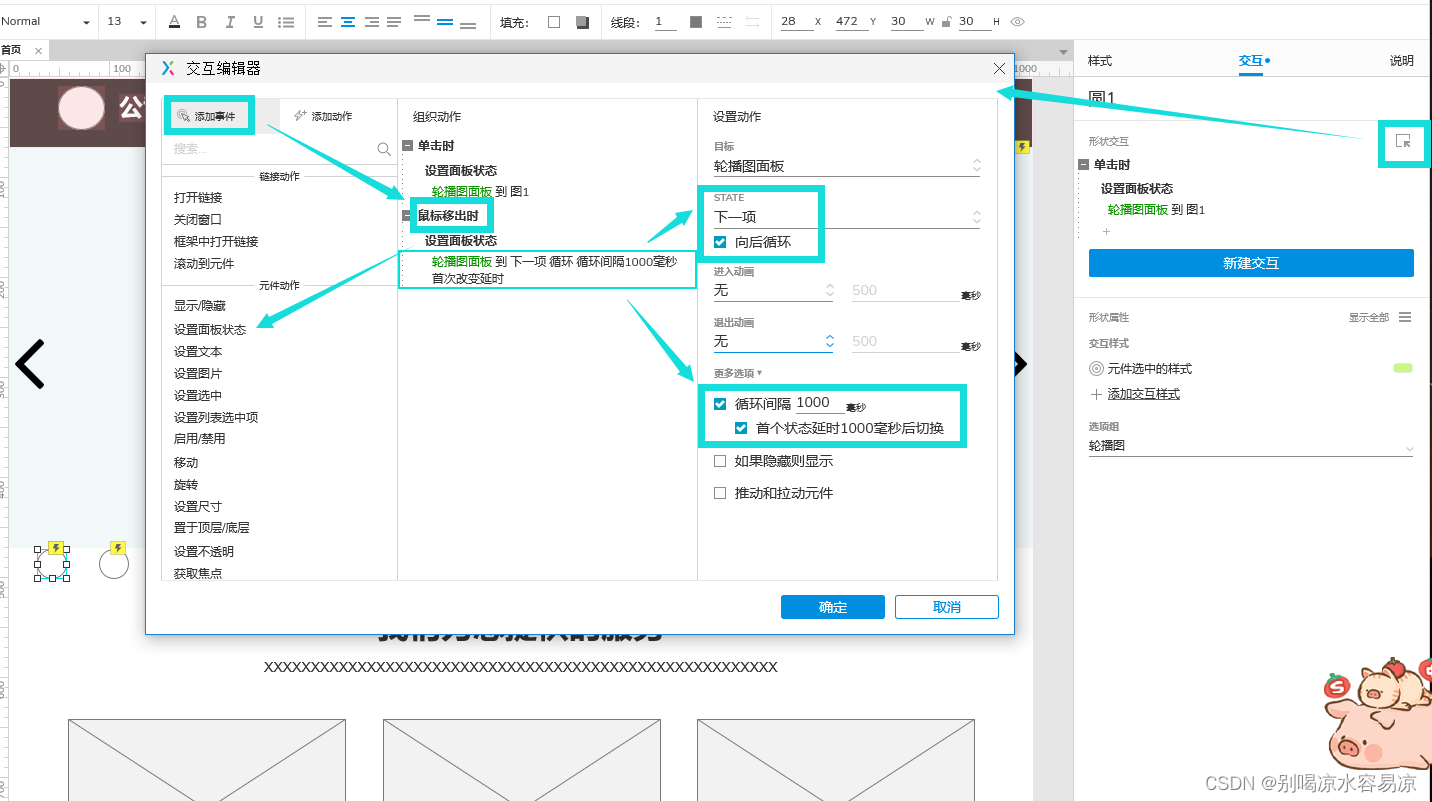

设置轮播同时圆球交互（鼠标移出面板继续轮播）

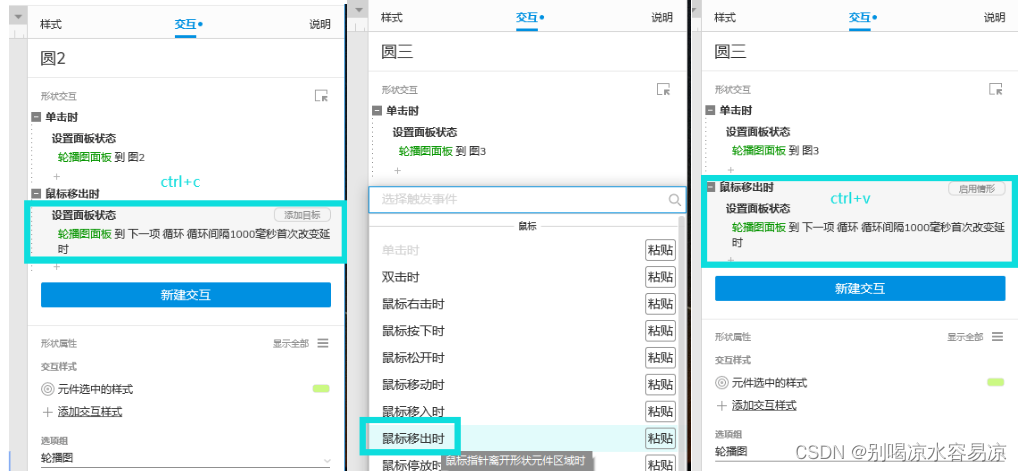

给圆1添加鼠标移出交互

重复添加

设置箭头点击切换以及箭头移开继续循环

注意：右箭头设置向下一个循环，左箭头设置向上一个循环

在设置点击切换轮播图效果时，要勾选向后/前循环。否则箭头只能控制轮播图单层循环（不能之间在第一张和最后一张直接切换）

完成！

案例预览
