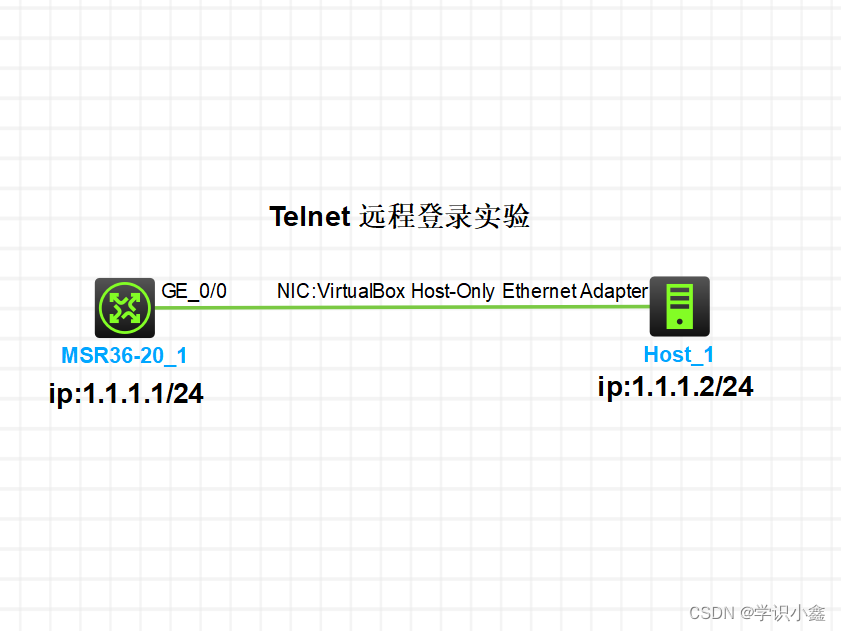

1.实验拓扑图
1.配置路由器端口ip
<R1>system-view
//进入配置模式
[R1]interface g0/0
//进入g0/0端口
[R1-GigabitEthernet0/0]ip address 1.1.1.1 24
//配置g0/0端口ip为1.1.1.1 掩码为24位
[R1-GigabitEthernet0/0]display ip interface brief
//查看端口是否开启和ip地址是否正确

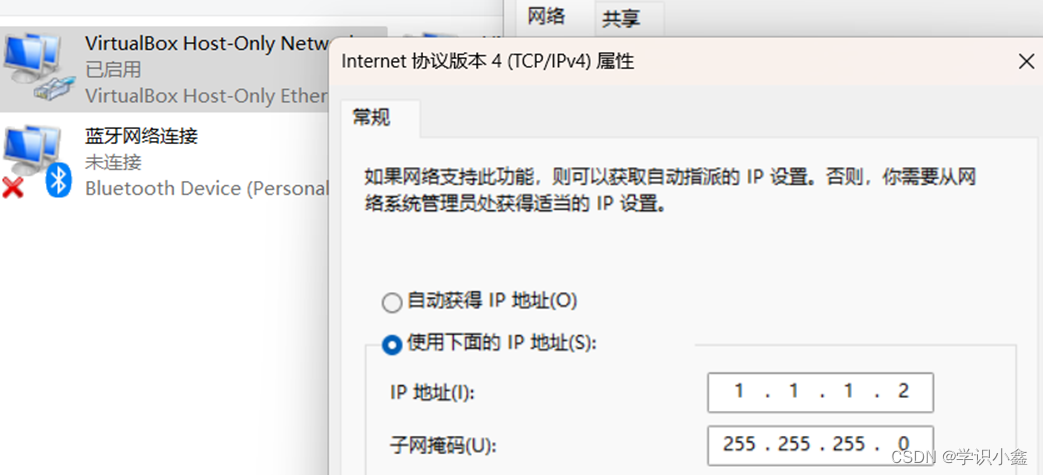

2.配置主机ip地址-去本地控制面板打开网络适配器-修改ipv4地址和掩码(注意是VitualBox虚拟网卡的ip,ip地址需要和路由器在同一网段)
3.telnet实验
[R1]telnet server enable
//开启telnet服务
[R1]local-user xiaoxin class manage
创建管理员类型的用户xiaoxin
[R1-luser-manage-xiaoxin]password simple Network123
//配置密码Network123
[R1-luser-manage-xiaoxin]service-type telnet
//指定用户是进行telnet认证的
[R1-luser-manage-xiaoxin]authorization-attribute user-role level-15
//配置身份权限的级别0-15,15级别最大
[R1-luser-manage-xiaoxin]quit
//退出
[R1]user-interface vty 0 4
//进入虚拟终端视图,允许最多5个用户同时登录进行配置
[R1-line-vty0-4]authentication-mode scheme
//使用用户名加密码的方式进行验证登录

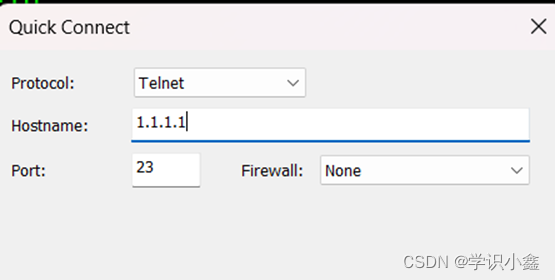

4.进行连接

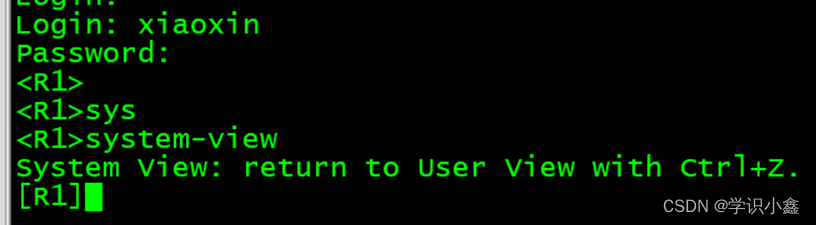

实验成功!!!
