配置步骤

1. 步骤一　－－　创建并进入聚合接口
interface AggregatePort 1
2. 步骤二　－－　创建接口组
interface range gi 0/0-2
3. 步骤三　－－　将接口加入到聚合接口 1 中, 并且设置模式为active
port-group 1 mode active
4. 步骤四　－－　进入聚合接口 1 中
interface AggregatePort 1
5. 步骤五　－－　设置接口二层模式
switchport mode trunk
6. 步骤六　－－　更改流量平衡算法为源目ip模式
aggregateport load-balance src-dst-ip

可不用配置，默认就是此平衡算法

功能验证

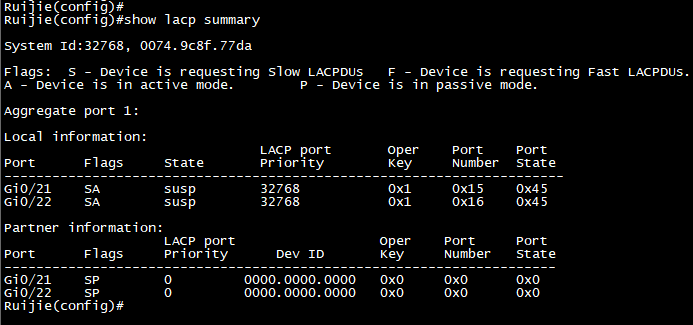

  • 查看汇总信息
