锐捷二层链路聚合配置实验+命令解释

链路聚合功能简介

我们可以把交换机上多个物理端口捆绑在一起形成一个逻辑端口，这个逻辑端口我们称之为Aggregate Port （以下简称AP）。锐捷设备所提供的 AP 功能符合IEEE802.3ad标准，它可以用于扩展链路带宽，提供更高的连接可靠性。
AP功能支持流量平衡，可以把流量均匀地分配给各成员链路。AP功能还实现了链路备份，当 AP中的一条成员链路断开时，系统会将该成员链路的流量自动地分配到AP中的其它有效成员链路上去。AP中一条成员链路收到的广播或者多播报文，将不会被转发到其它成员链路上，所以不会存在环路。

二层静态链路聚合

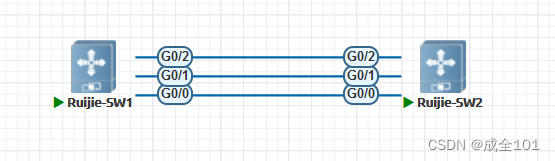

前言：为了增加链路带宽，提高网络可靠性，现要在两台核心设备之间运行二层静态链路聚合

命令配置：

两台设备配置一样

interface AggregatePort 1    #创建并进入聚合接口1

interface range g0/0-2      #同时进入g0/0到g0/2接口

 port-group 1      #将接口加入到聚合接口1中

interface AggregatePort 1     #进入聚合接口1

switchport mode trunk    #设置为trunk

aggregateport load-balance src-dst-ip    #更改流量平衡算法为源目ip模式，默认为源MAC+目的MAC模式（默认就是此平衡算法，可不配置）

使用命令show aggregatePort summary 查看聚合汇总信息

 使用命令show aggregatePort load-balance查看平衡算法

二层动态链路聚合

命令配置

interface AggregatePort 1    #创建并进入聚合接口1

interface range g0/0-2      #同时进入g0/0到g0/2接口

 port-group 1 mode active      #将接口加入到聚合接口1中，并且设置模式为active

interface AggregatePort 1     #进入聚合接口1

switchport mode trunk    #设置为trunk

aggregateport load-balance src-dst-ip    #更改流量平衡算法为源目ip模式，默认为源MAC+目的MAC模式（默认就是此平衡算法，可不配置）

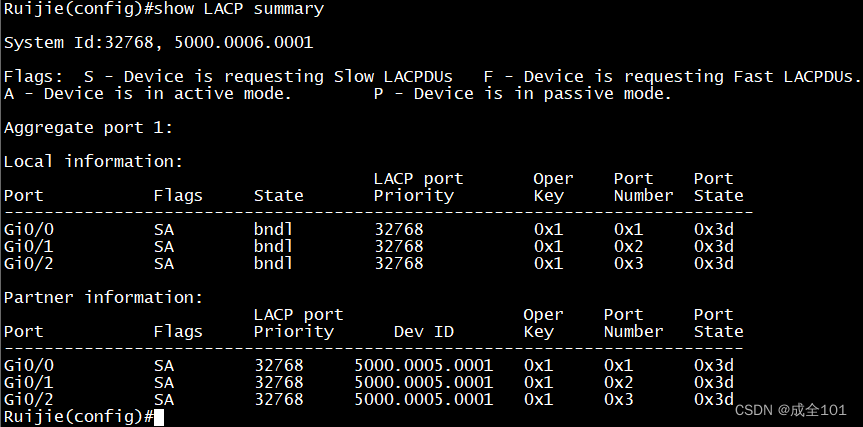

使用命令show LACP summary查看聚合端口汇总信息
