使用STM32单片机驱动WS2812B【外设篇】

简介

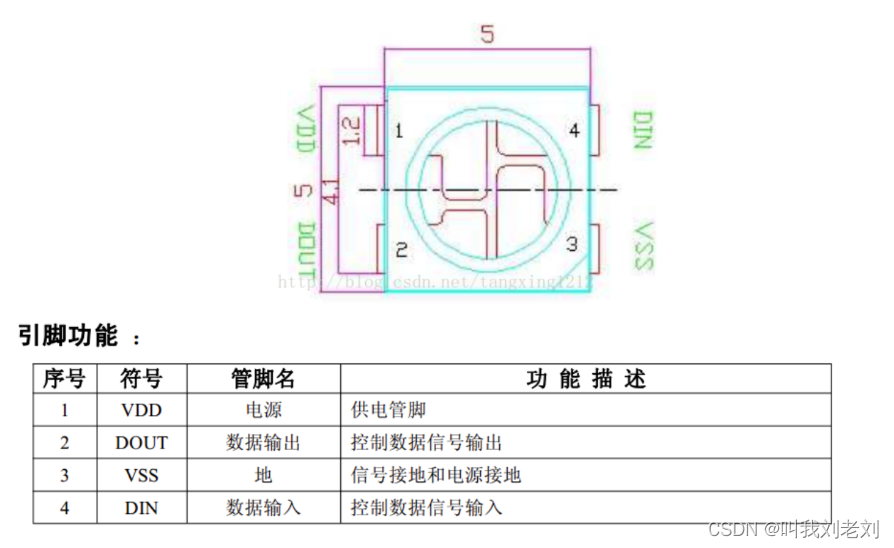

引脚

 注:带三角形的一头是VSS


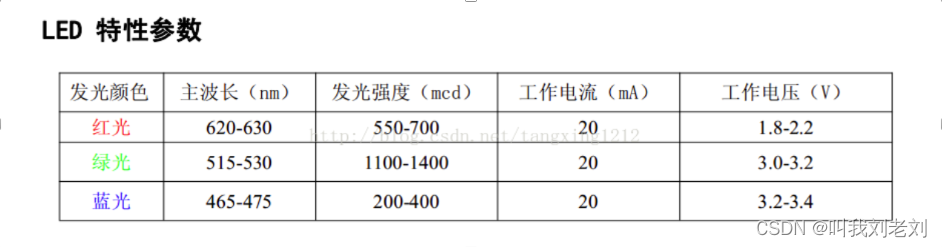

特性

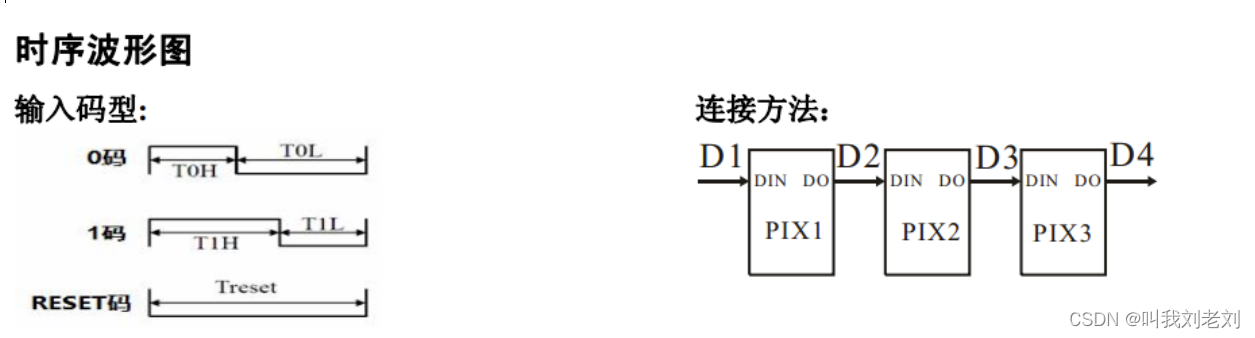

 时序

 上图输入码型的意思是,输入是0还是1,是通过对高低电平的不同延时,来区分0和1的输入

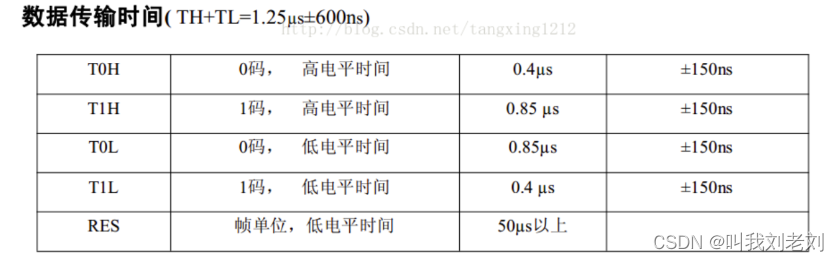

注:具体高低电平的延长时间,参考手册。

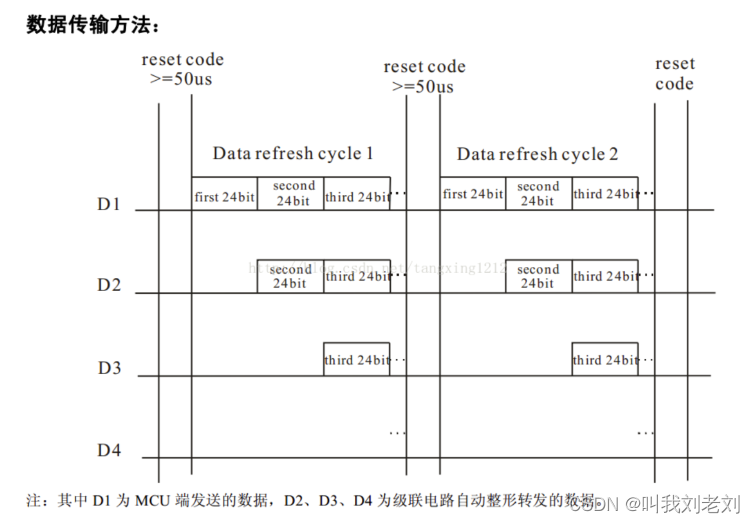

1)高位先发

2)在级联时,每经过一个像素点传输,信号减少24bit

3)24位代表RGB,每8位代表一个颜色,不过WS2812B中是GRB的顺序


 代码

rgb.c文件

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "rgb.h"

//RGB存储,总共四个灯珠
uint8_t rgb_Ram[12]= {0};

/*****************************************************************************
* 功  能:ns延时
* 参  数:xns 多少ns
* 返回值:无
*****************************************************************************/
void Delay_ns(uint32_t xns) {
    while(xns--)
        __NOP();
}

/*****************************************************************************
* 功  能:发送Reset
* 参  数:无
* 返回值:无
*****************************************************************************/
void Ws2812b_Reset(void)
{
    Delay_us(55);
}

/*****************************************************************************
* 功  能:发送0
* 参  数:无
* 返回值:无
*****************************************************************************/
void Ws2812b_Send0Code(void)
{
    RGB_HIGH;
    Delay_ns(2);

    RGB_LOW;
    Delay_ns(10);
}

/*****************************************************************************
* 功  能:发送1
* 参  数:无
* 返回值:无
*****************************************************************************/
void Ws2812b_Send1Code(void)
{
    RGB_HIGH;
    Delay_ns(10);

    RGB_LOW;
    Delay_ns(2);
}

/*****************************************************************************
* 功  能:设置对应RGB的颜色
* 参  数:several 第几个RGB
*		  r 	   RGB中的R
*		  g 	   RGB中的G
*		  b 	   RGB中的B
* 返回值:无
*****************************************************************************/
void Ws2812b_SetRGB(uint8_t several,uint8_t r,uint8_t g,uint8_t b)
{
    rgb_Ram[(several-1)*3+0]=g;
    rgb_Ram[(several-1)*3+1]=r;
    rgb_Ram[(several-1)*3+2]=b;
}

/*****************************************************************************
* 功  能:Refresh,点亮几个灯
* 参  数:several 点亮几个RGB
* 返回值:无
*****************************************************************************/
void Ws2812b_Refresh(uint8_t several)
{
    uint8_t i =0,j =0;
    for(i=0; i<several*3; i++)
    {
        for(j=0; j<8; j++)
        {
            if(rgb_Ram[i]&(0x80>>j)) {
                Ws2812b_Send1Code();
            }
            else {
                Ws2812b_Send0Code();
            }
        }
    }
}

/*****************************************************************************
* 功  能:初始化RGB
* 参  数:无
* 返回值:无
*****************************************************************************/
void RGB_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin=RGB;
    GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
    GPIO_Init(GPIOB,&GPIO_InitStructure);

    RGB_LOW;

    SetRGB(1,Green);
    SetRGB(2,Yellow);
    SetRGB(3,Red);
    SetRGB(4,Blue);
}

/*****************************************************************************
* 功  能:点亮RGB
* 参  数:无
* 返回值:无
*****************************************************************************/
void LightenRGB(void)
{
    Ws2812b_Reset();
    Ws2812b_Refresh(4);
}





 rgb.h文件

#ifndef __RGB_H
#define __RGB_H

//引脚定义
#define RGB GPIO_Pin_9

#define RGB_HIGH GPIOB->BSRR = GPIO_Pin_9
#define RGB_LOW GPIOB->BRR = GPIO_Pin_9

//颜色定义
#define Green 0 ,255, 0
#define Pink 255 ,192 ,203
#define Red 255 ,0 ,0
#define Blue 0,0 ,255
#define Yellow 255 ,255, 0

void RGB_Init(void);
void LightenRGB(void);
void Ws2812b_SetRGB(uint8_t several,uint8_t r,uint8_t g,uint8_t b);
#endif

1)复制粘贴直接调用LightenRGB函数,就可以运行(需要添加Delay头文件)

2)时间需要自己调试

3)由于是ns级别的,推荐使用

翻转IO口

4)stm32的时钟周期在72mhz的系统时钟下为13.89ns

5)一个__nop();语句占用的是13.89ns


END~~
