在私有云上创建虚拟机

一、查看自己胡私有云账号

二、现在进入正式步骤

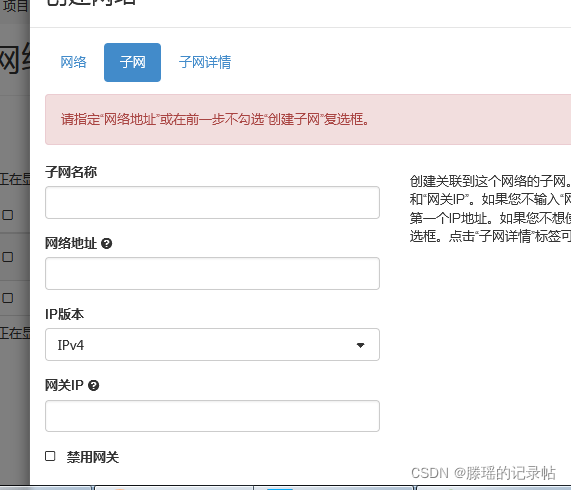

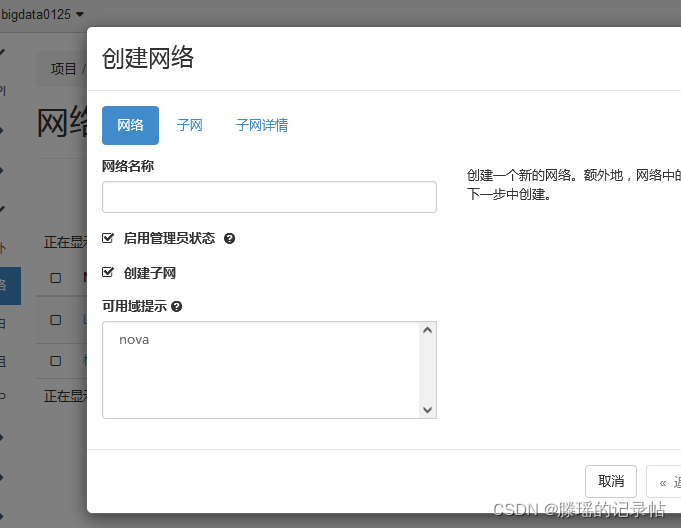

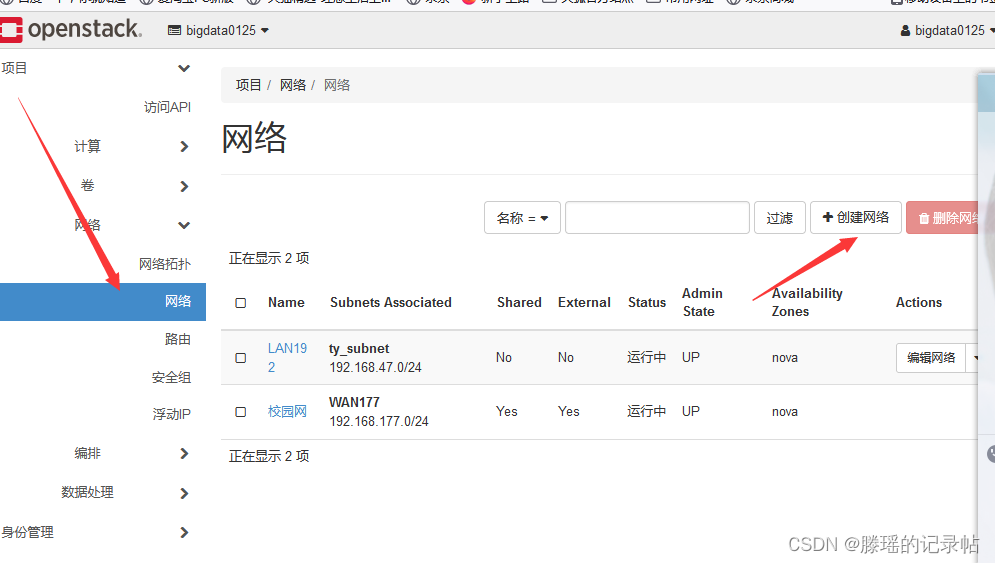

1.创建网络（此网络地址比自己的地址大三位）：

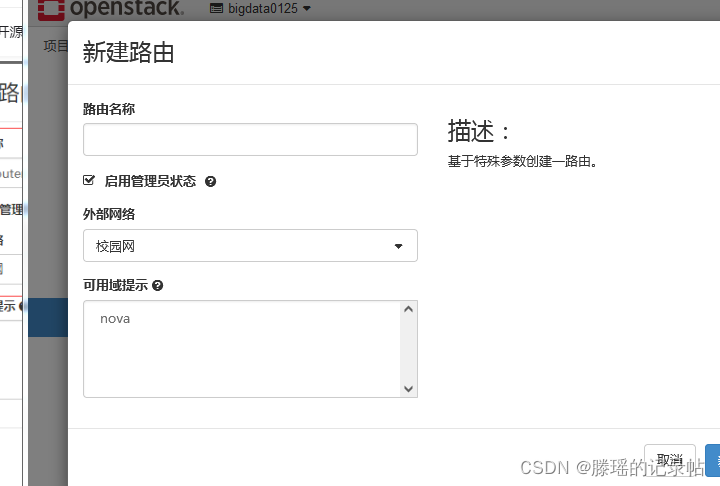

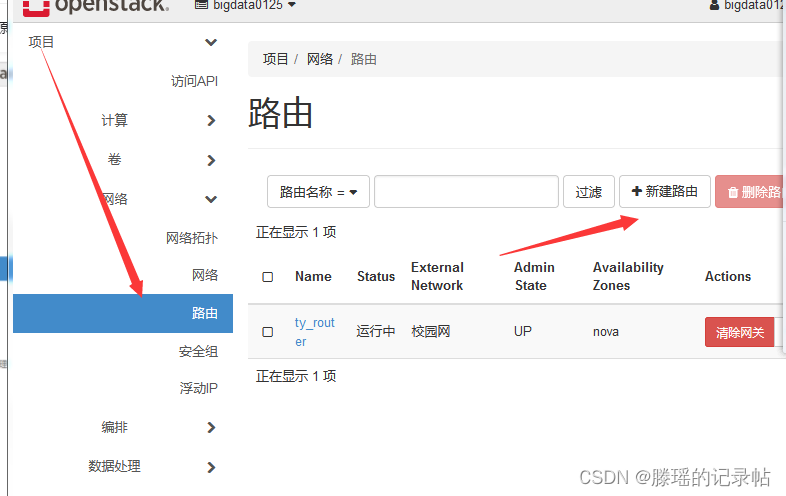

 2.创建路由



3.查看路由

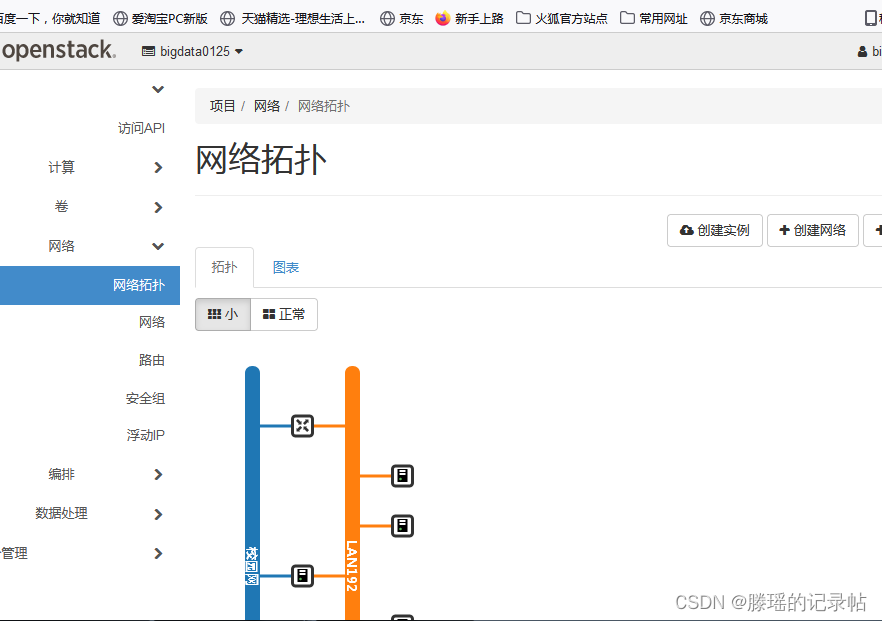

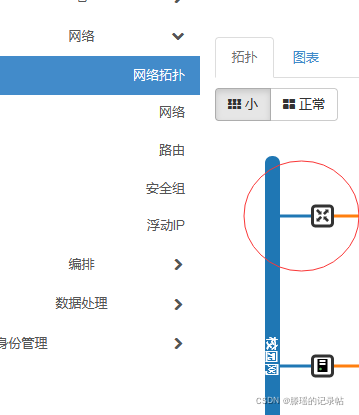

 4.查看网络拓扑

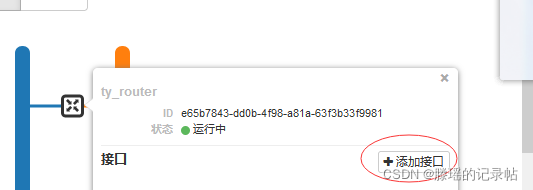

添加接口

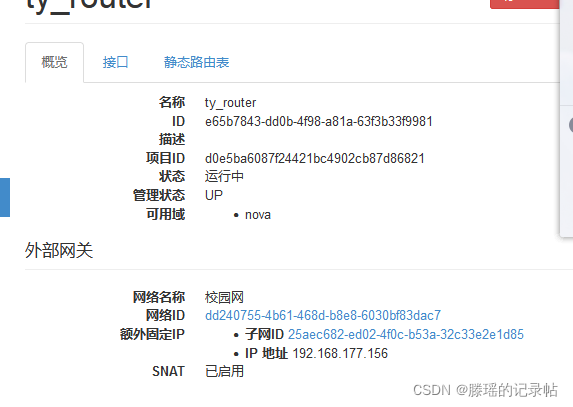

 查看路由ip

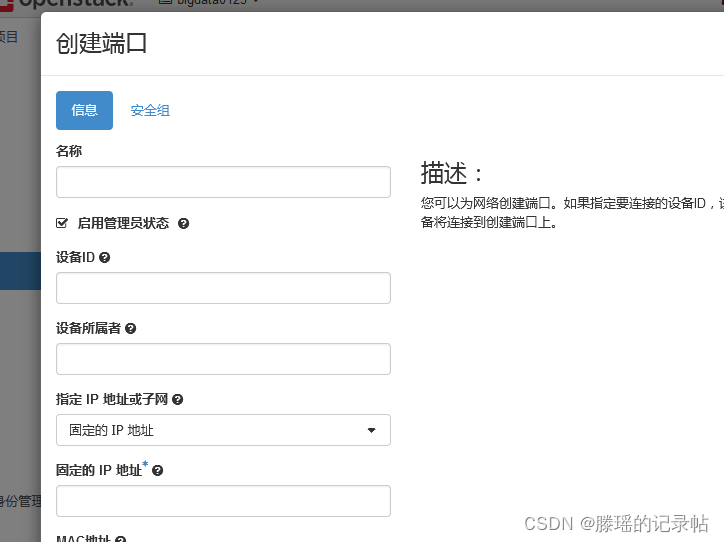

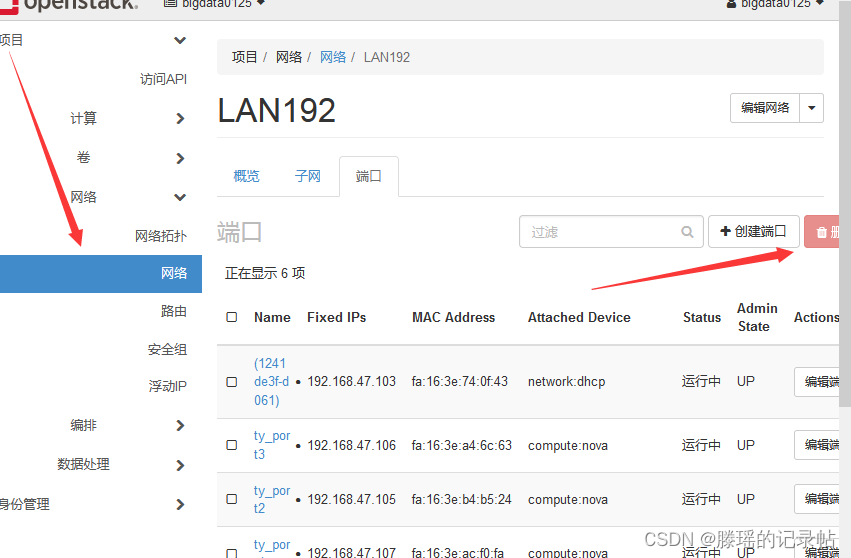

 5.创建端口为port_1

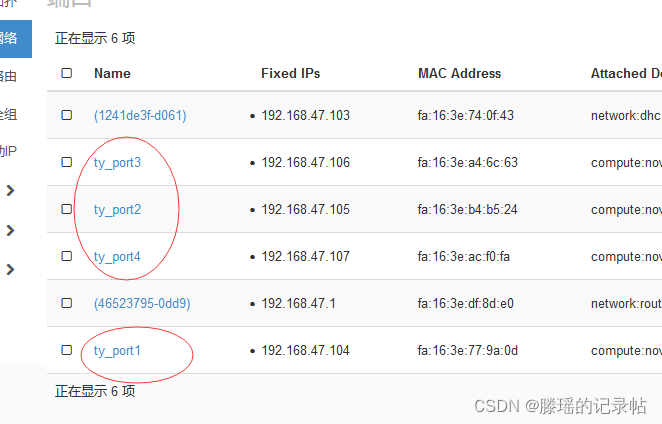

查看端口



 6.同理创建port_2,port_3.port_4

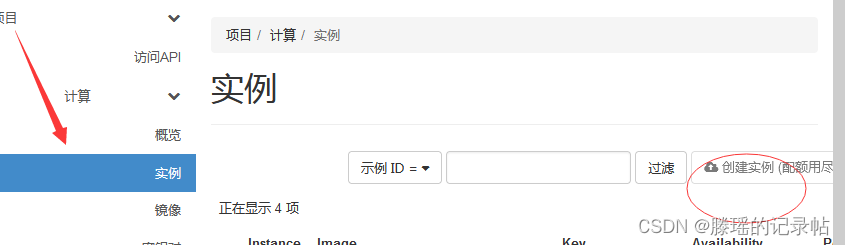

 三、创建实例win_7

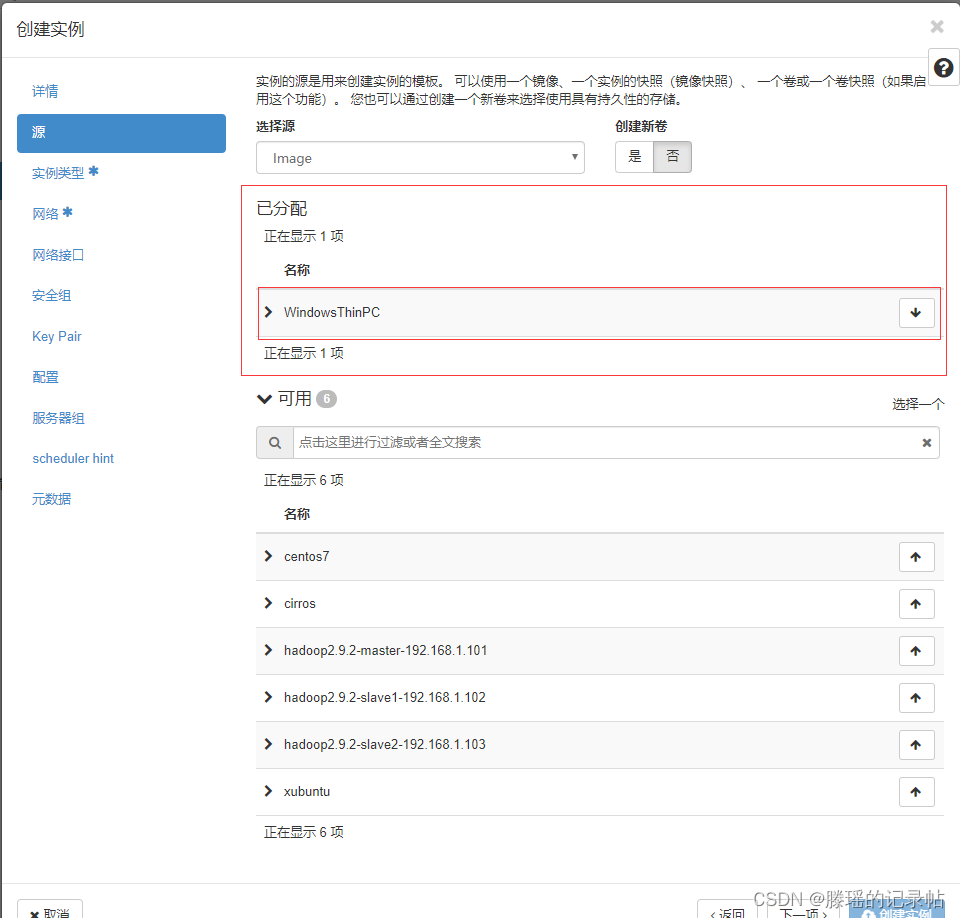

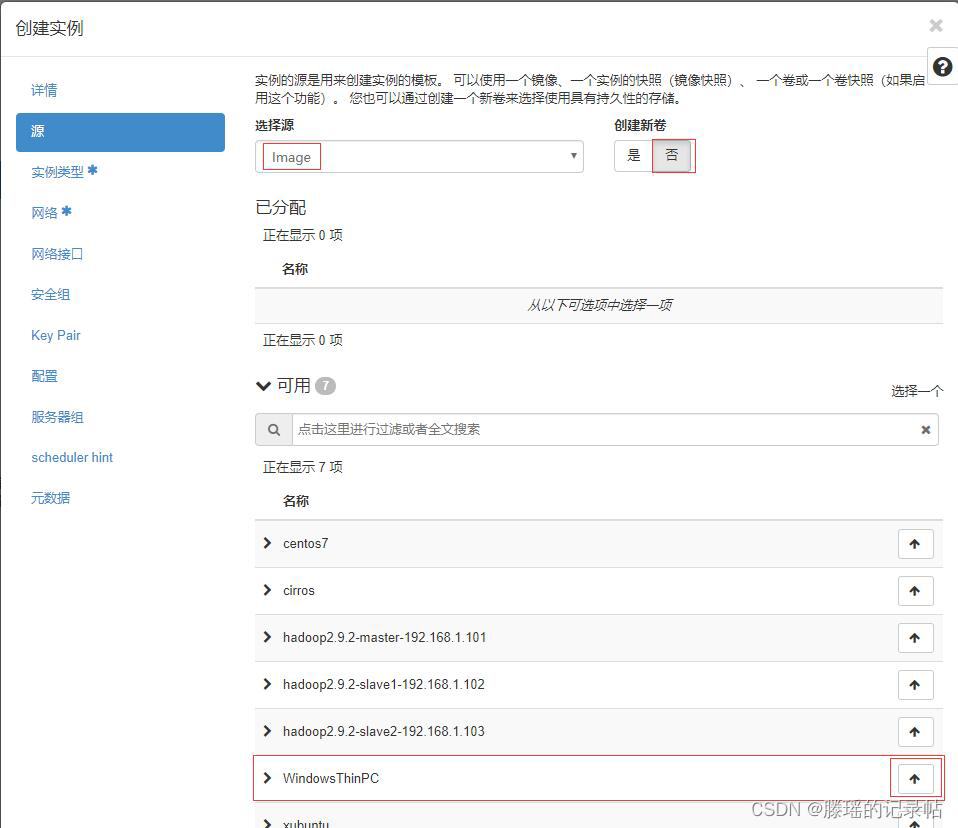

第一步：



第二步

第三步

 第四步

第五步：



最后创建实例

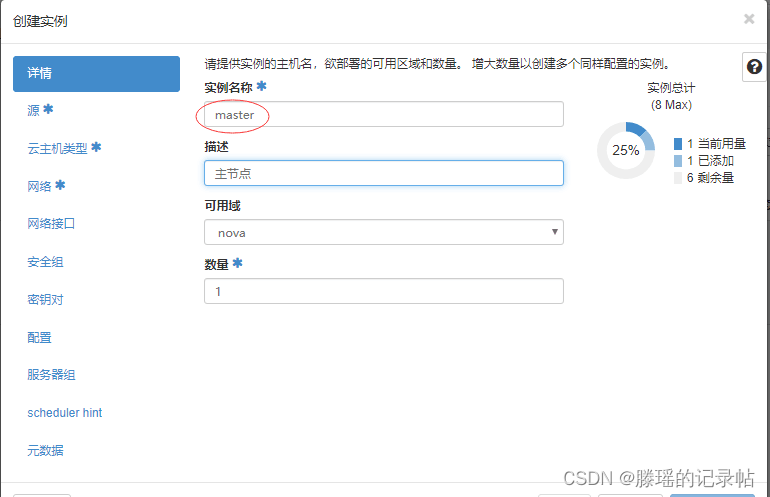

四、基于centos7创建master实例

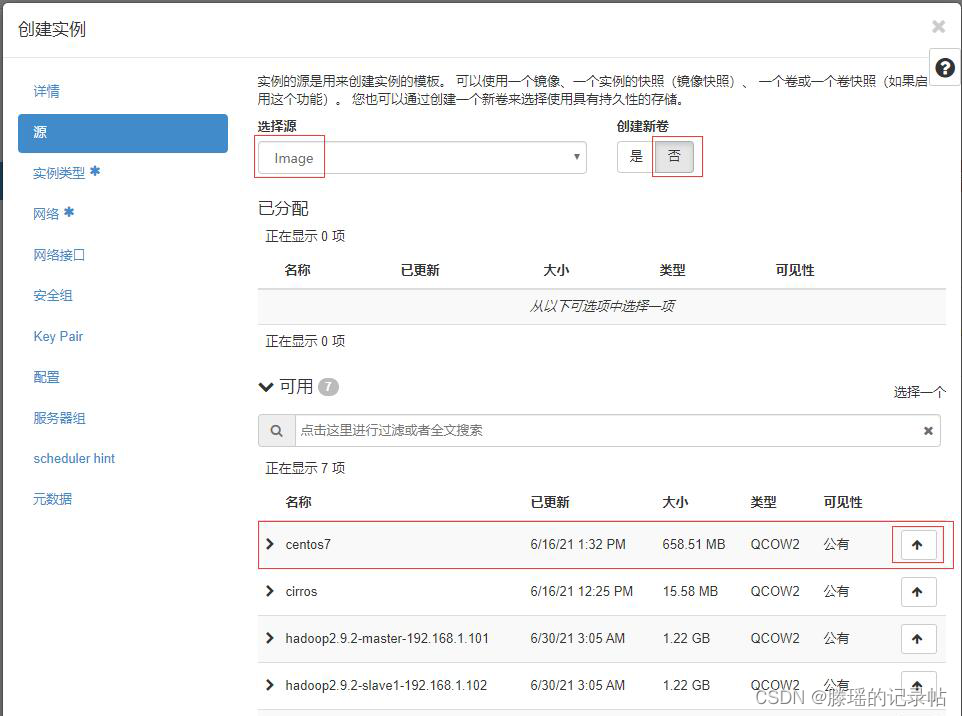

 单击【下一项】按钮，查看【源】页面



 单击可用栏目里的centos7最右边的【↑ \uparrow↑】按钮

 单击【下一项】按钮，显示【实例类型】页面

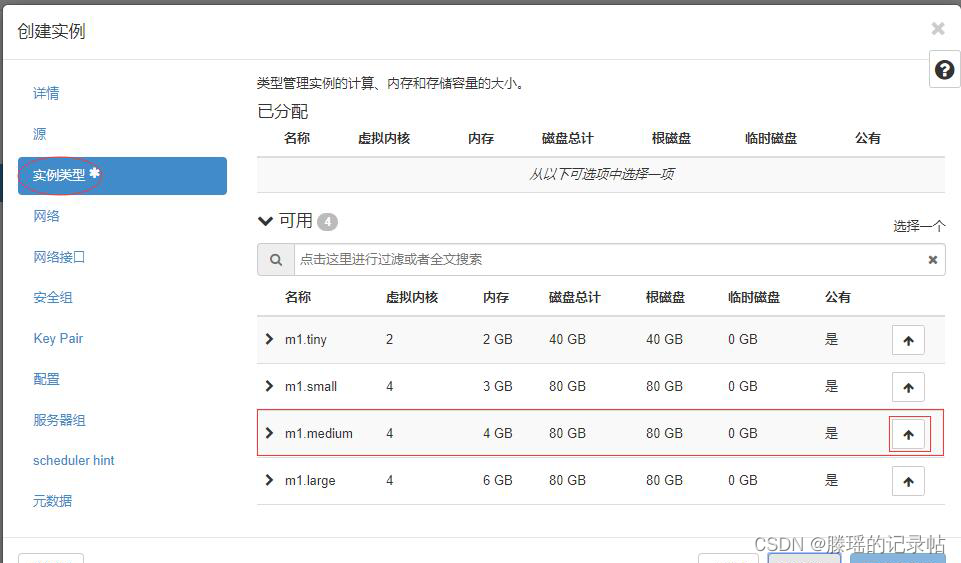

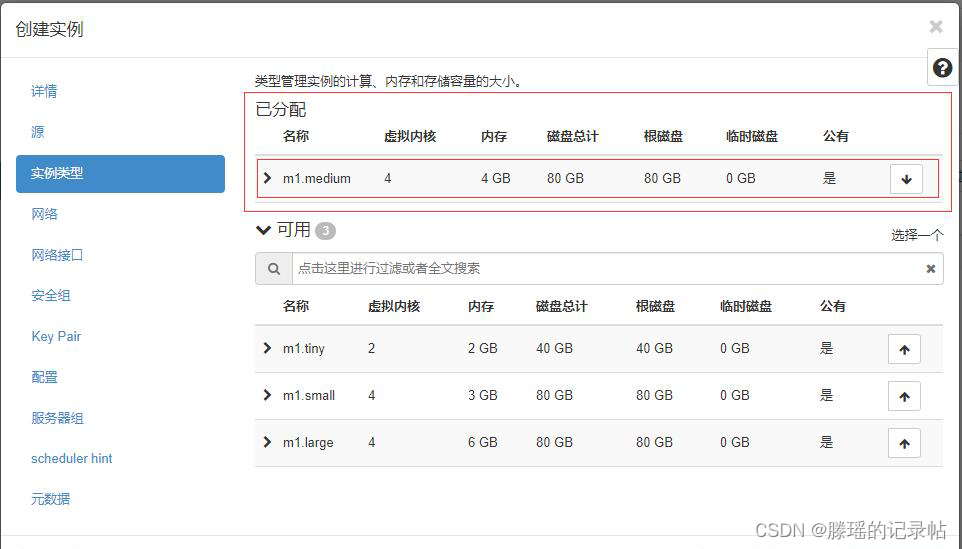

 单击可用栏目里的m1.medium最右边的【↑】按钮

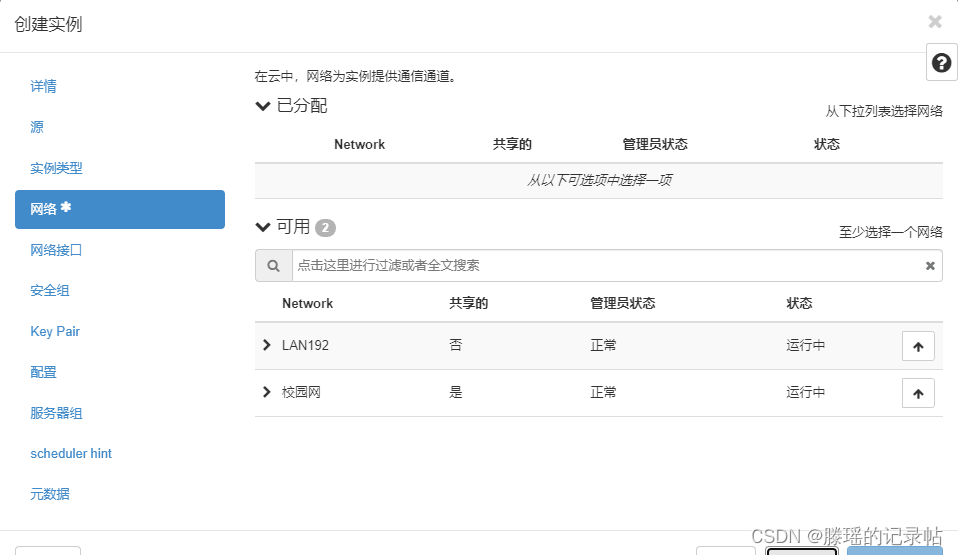

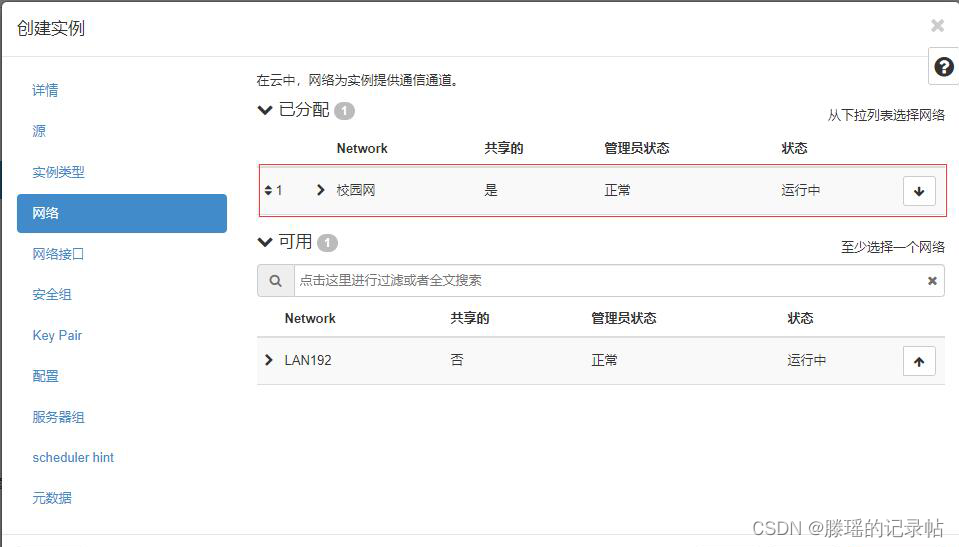

 单击【下一项】按钮，显示【网络】页面，不分配子网，下一步设置网络接口，会有固定IP地址

 单击【下一项】按钮，分配网络接口 - hw_port2



四、基于centos7创建slave1实例

• 类似创建主节点，创建从节点slave1，实例类型选择了m1.small
• 基于centos7创建slave2实例
• 类似创建主节点，创建从节点slave2，实例类型选择了m1.small

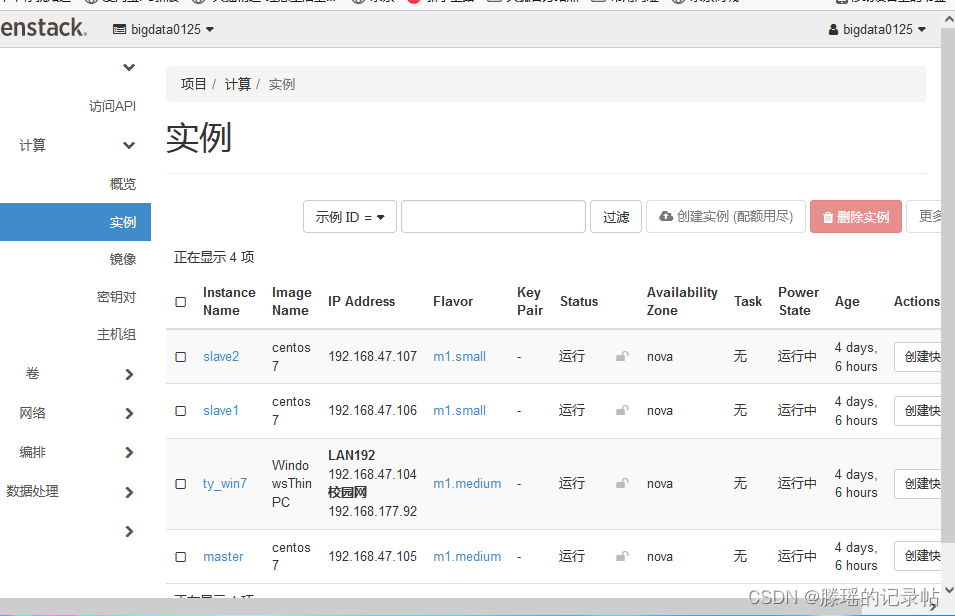

五、查看实例

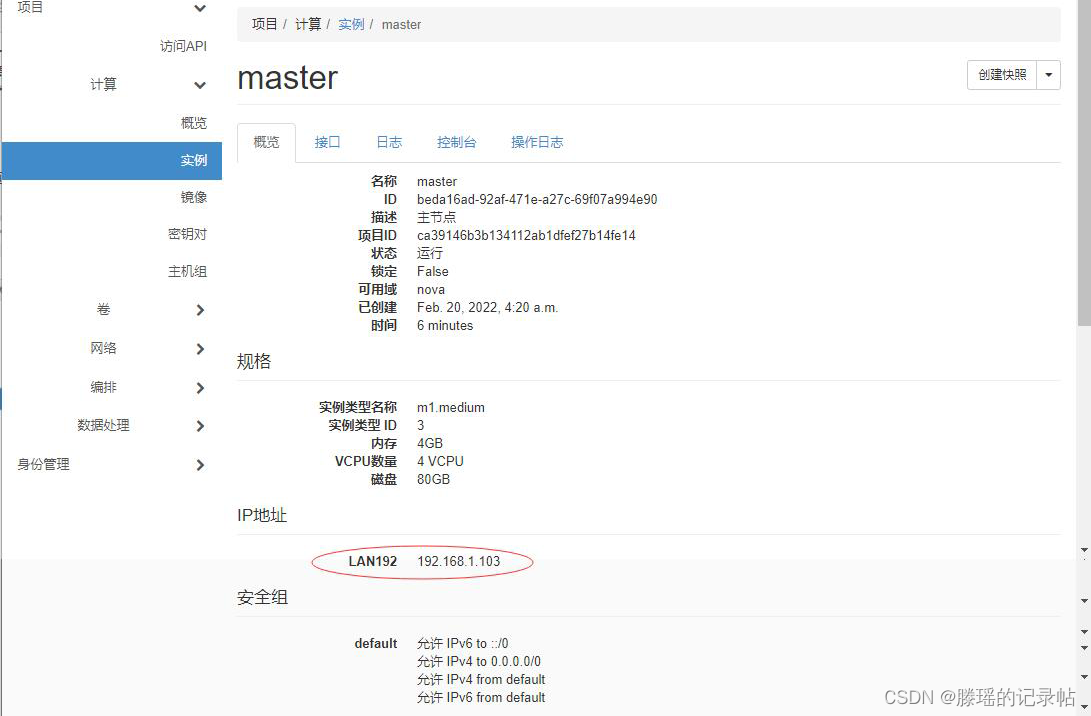

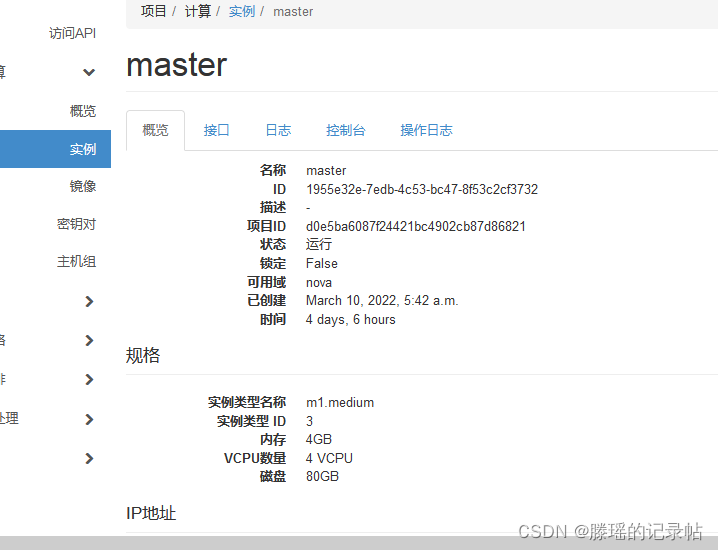

1查看主节点master实例

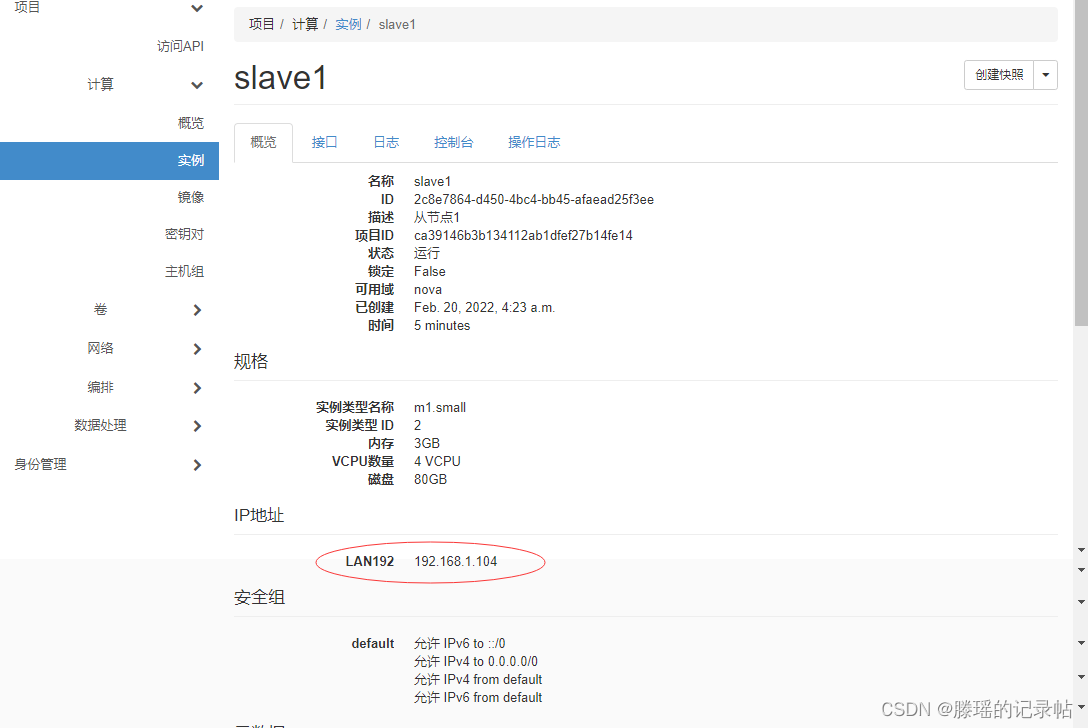

查看从节点slave1实例

• 项目 - 计算 - 实例 - slave1 - 概览

•

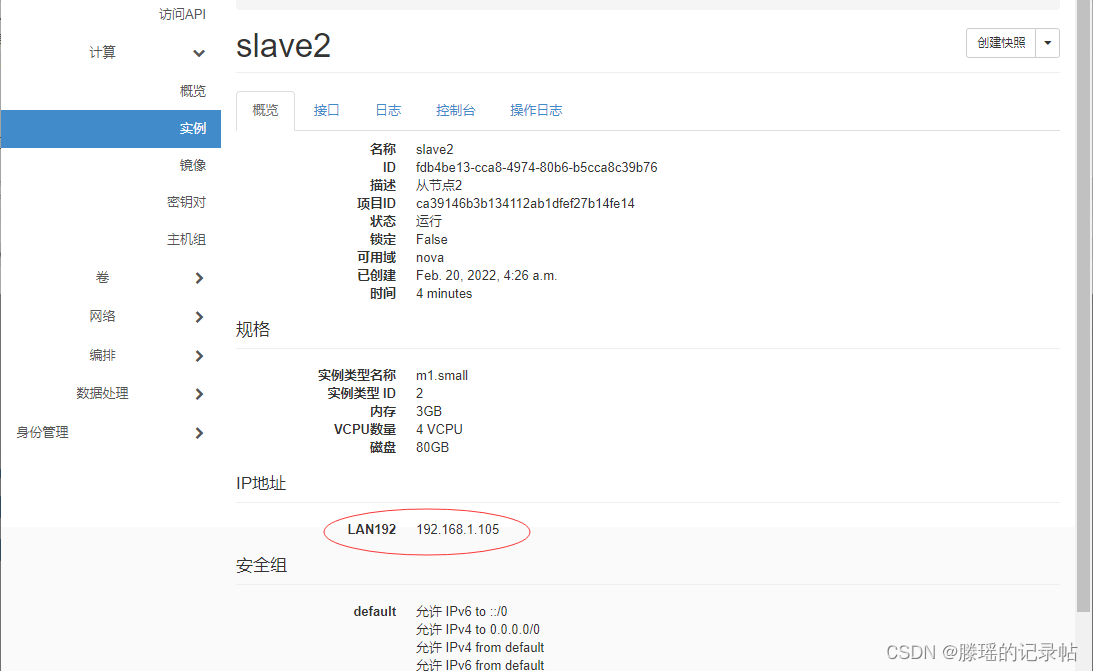

   查看从节点slave2实例

• 项目 - 计算 - 实例 - slave2 - 概览
•

 查看hw_win7实例

• 项目 - 计算 - 实例 - hw_win7 - 概览
• 六、查看网络

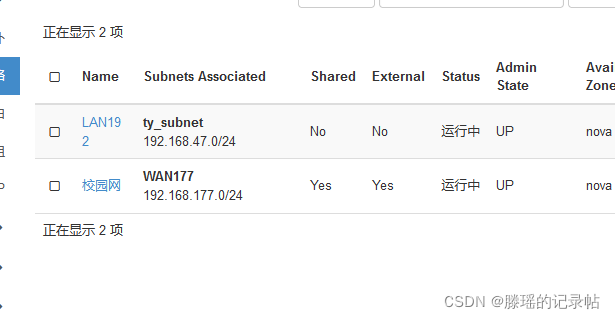

• 查看已有网络
• 目前有两个网络：LAN192（内网）与校园网（外网）。
•

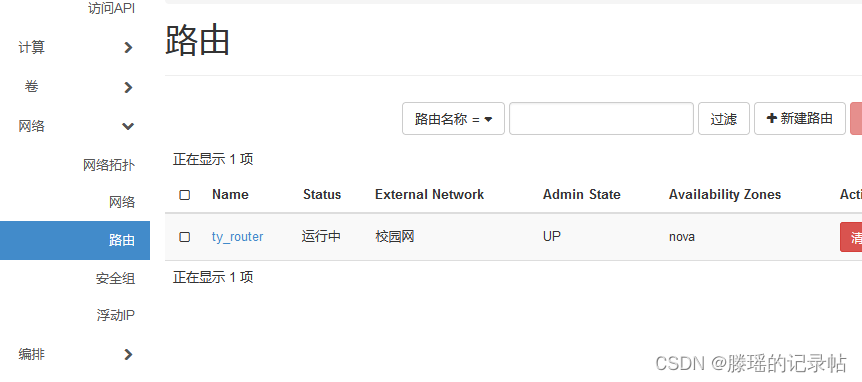

 查看路由

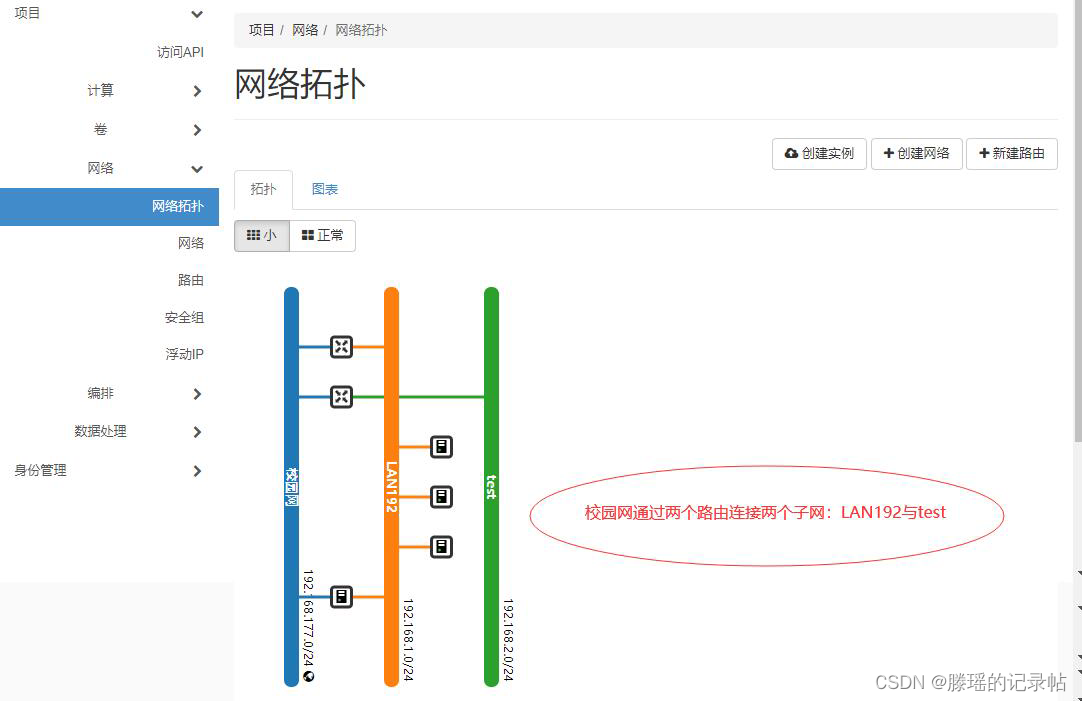

 查看网络拓扑结构

 六、创建网络

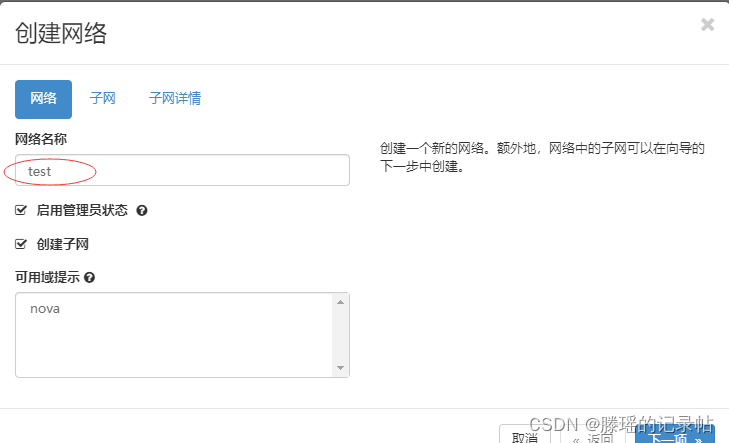

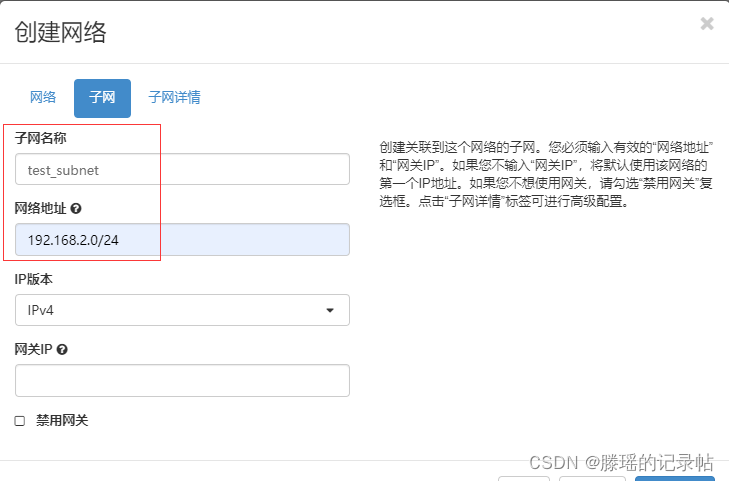

创建子网 - test

• 单击“项目 - 网络 - 网络”
•

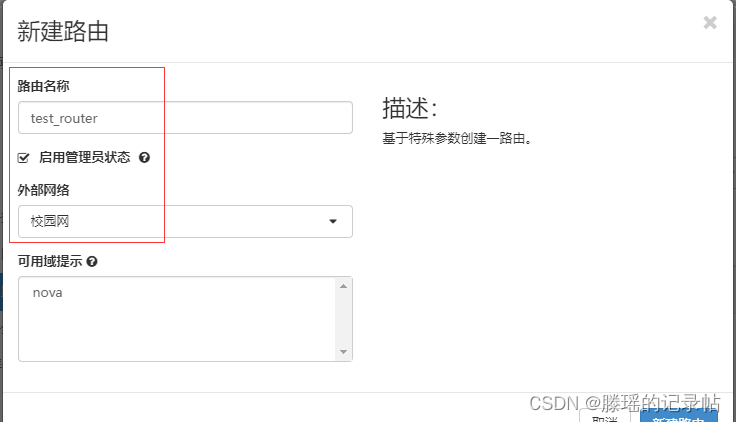

 创建路由t - test_router

• 单击“项目 - 网络 - 路由”

•

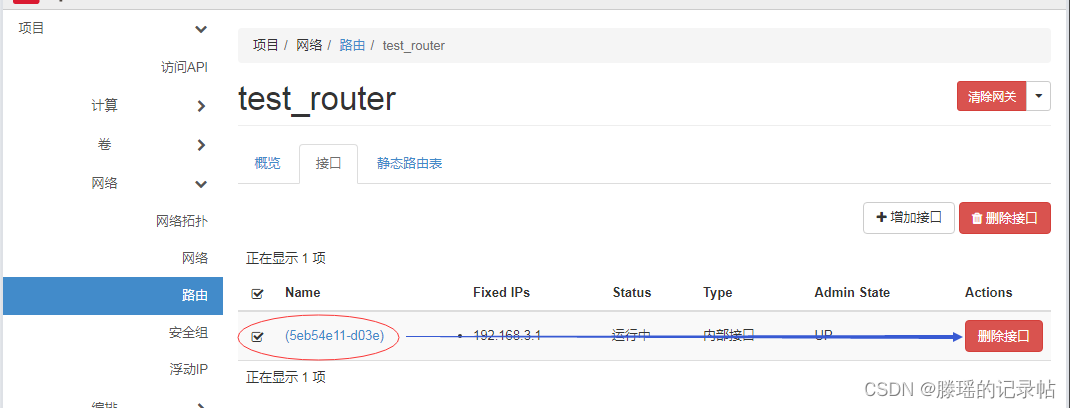

   单击【test_router】超链接

•

   单击【接口】选项卡

•

   单击【提交】按钮

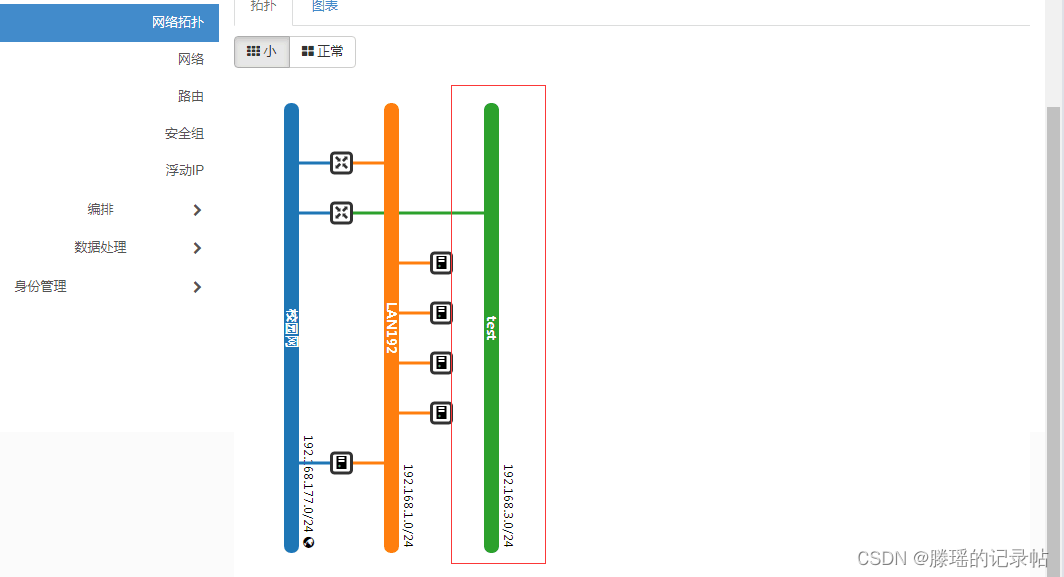

   单击“项目 - 网络 - 网络拓扑”

•

  删除拓扑结构

•

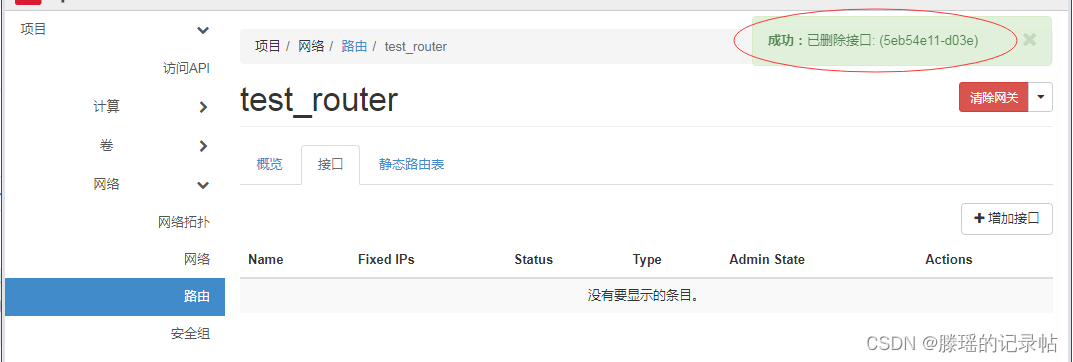

   先删除路由

•



   删除路由后就能删除网络

• 配置实例

  配置ty_win7实例

• 登录ty_win7实例

•

 进入win7的控制台

 依照虚拟机提供的步骤依次往下

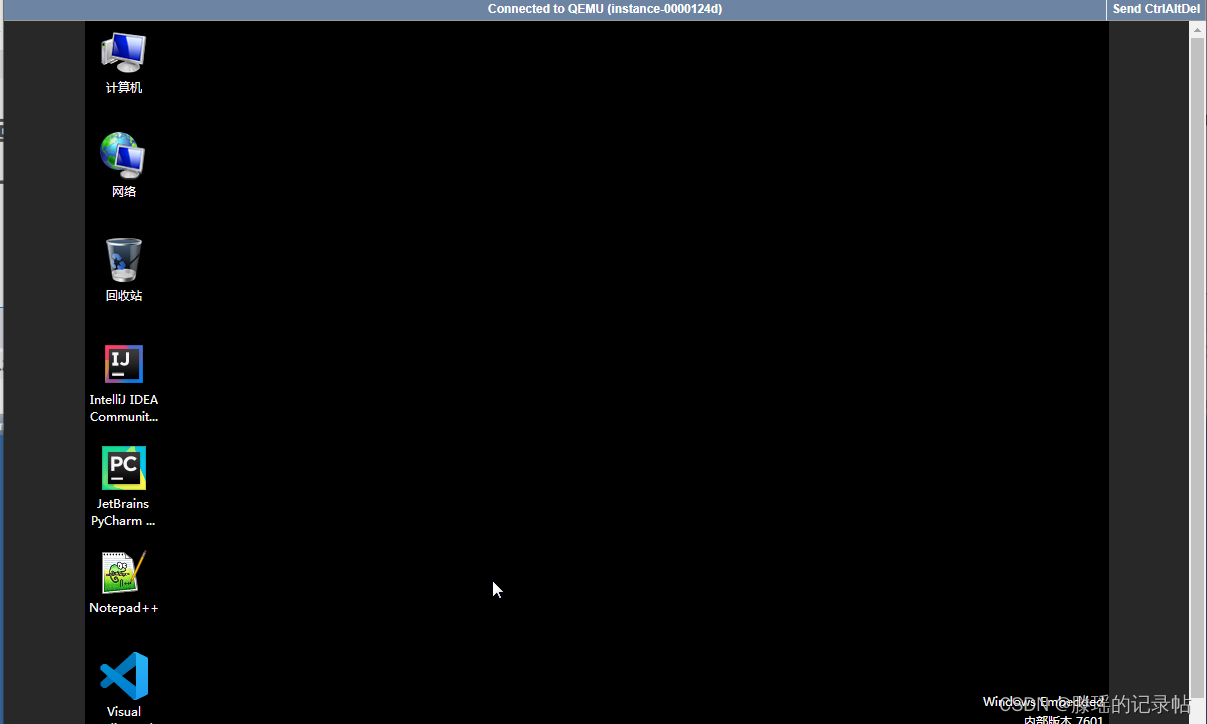

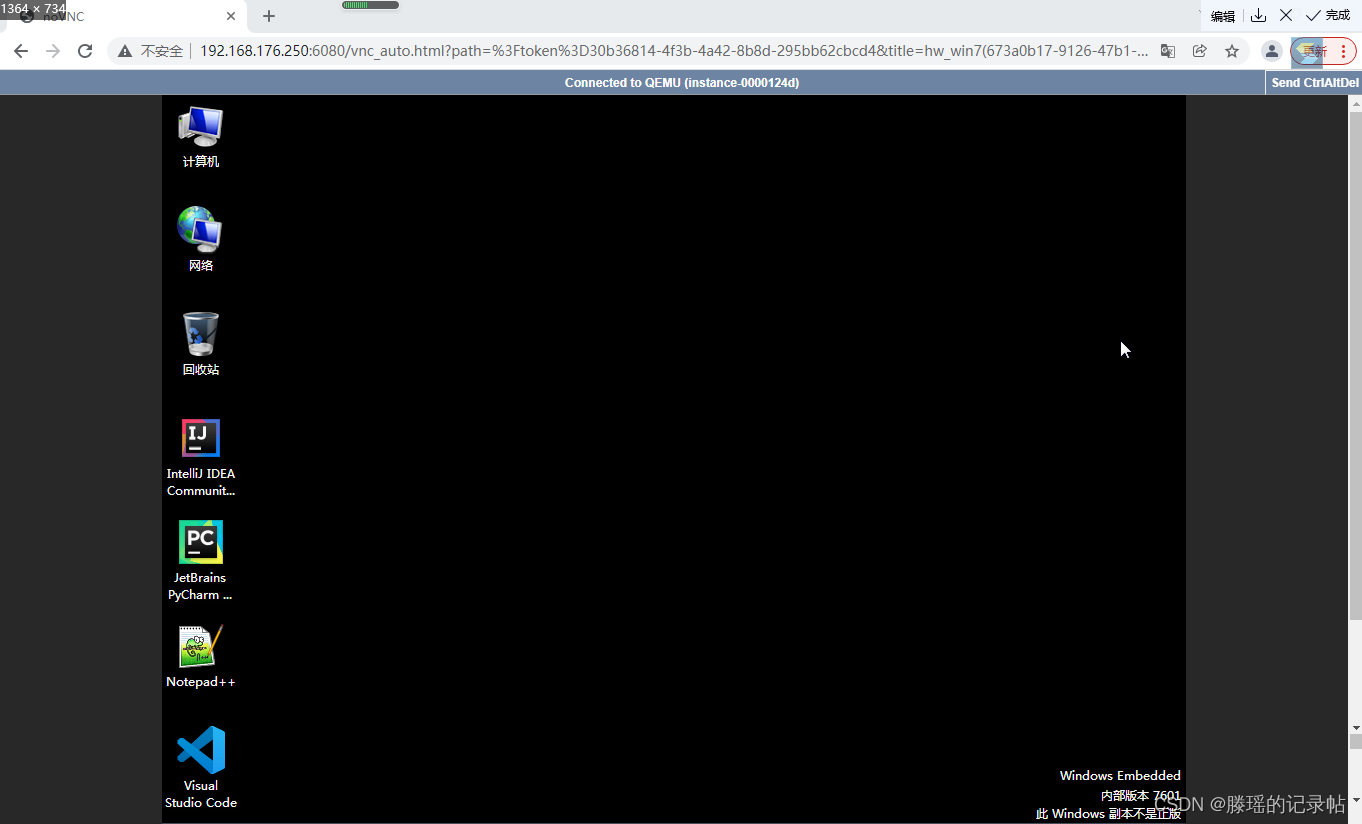

进入到桌面

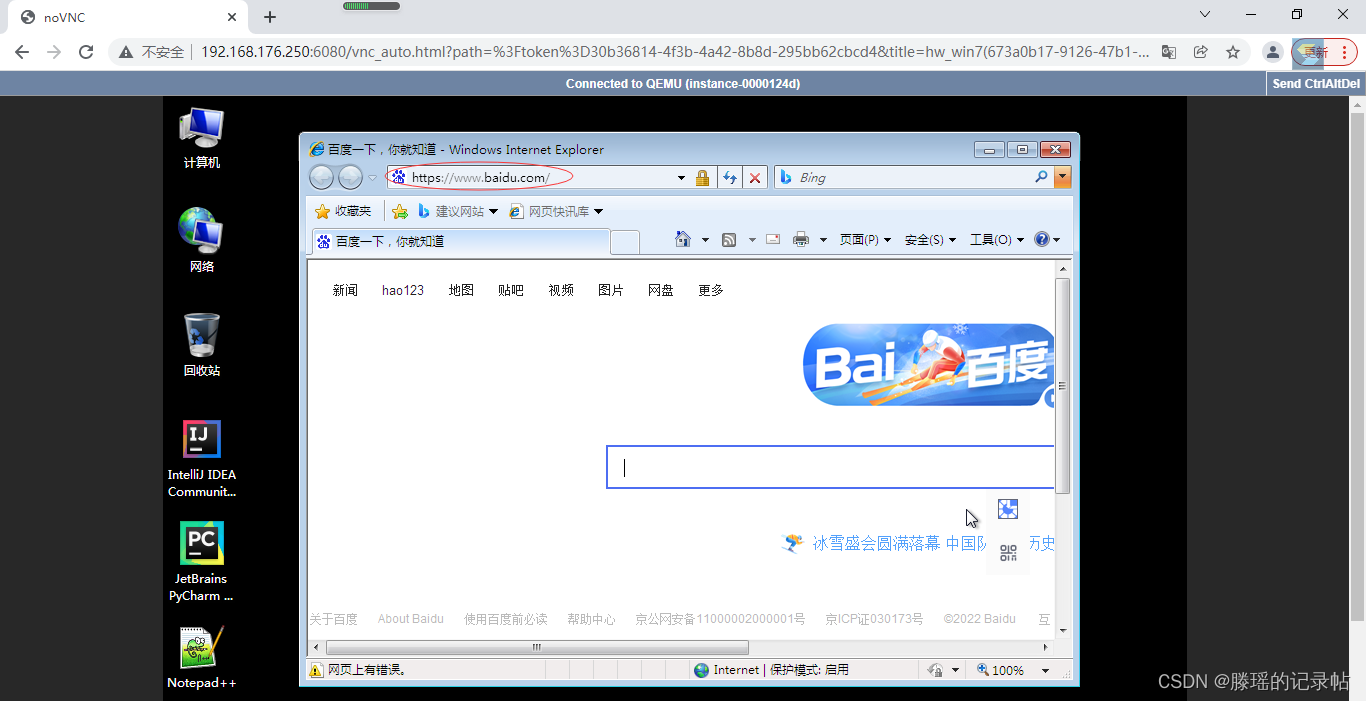

 测试能否进入外网

 测试能否访问子网结点

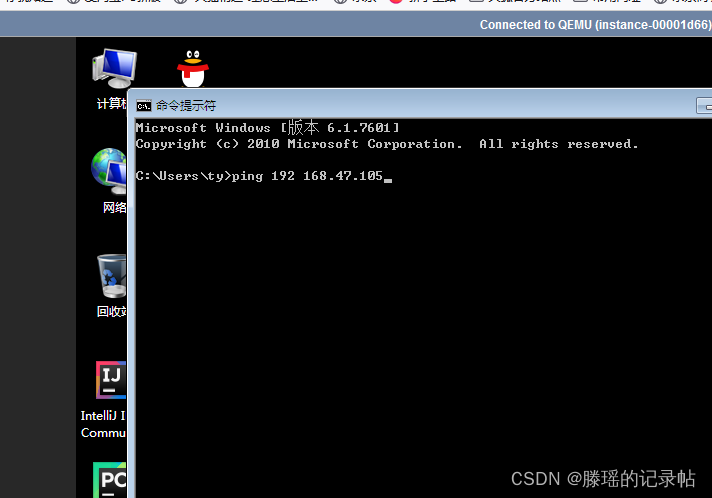

（1）测试ty_win7实例访问子网主节点master

• 测试ty_win7实例能否访问主节点master实例 - [固定IP地址：192.168.1.105]



测试ty_win7实例访问子网从节点slave1

• 测试ty_win7实例能否访问从节点slave1实例 - [固定IP地址：192.168.1.106]

 测试ty_win7实例访问子网从节点slave2

• 测试ty_win7实例能否访问从节点slave2实例 - [固定IP地址：192.168.1.107]
• !!!不演示
• 二）配置master实例

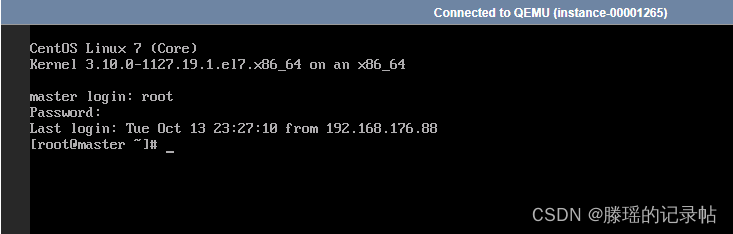

• 1、登录master实例
• 项目 - 计算 - 实例 - master - 控制台



 输入用户名与密码（root : p@ssw0rd）

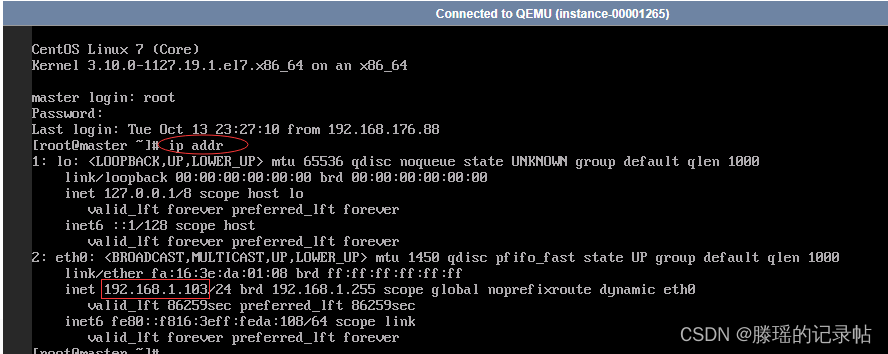

 发布命令ip addr

 修改主机名

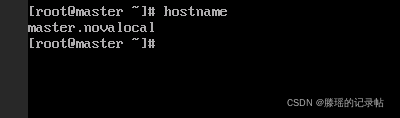

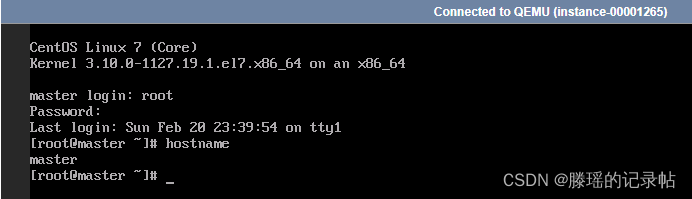

• 执行命令hostname查看主机名



 执行命令hostnamectl set-hostname master，将主机名改成master

执行命令reboot，重启虚拟机，登录后，查看主机名



测试master实例能否访问hw_win7实例

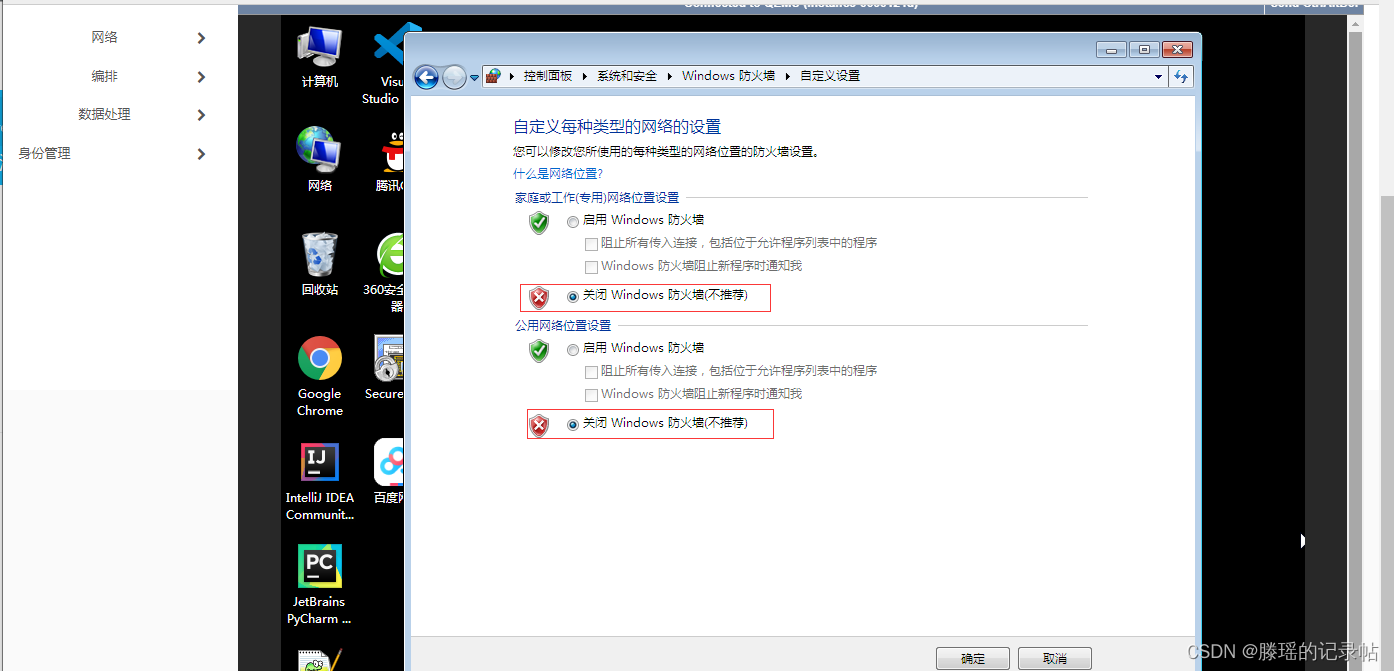

• 关闭hw_win7的防火墙
•



测试master实例能否访问外网

• 域名www.baidu.com → IP 103.235.46.39

• 测试master实例访问master实例

• ping192.168.47.106

• 测试master实例访问slave1实例

• ping 192.168.47.107

• 测试master实例访问slave2实例

• ping 192.168.47.108
• 配置slave1实例

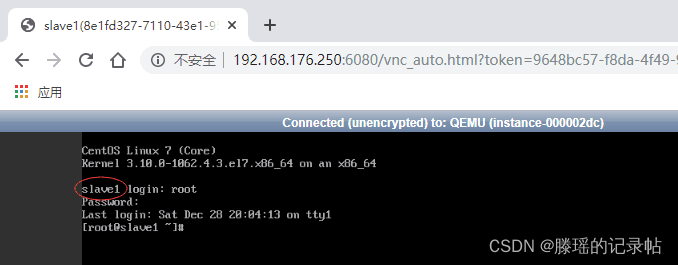

• 登录slave1实例

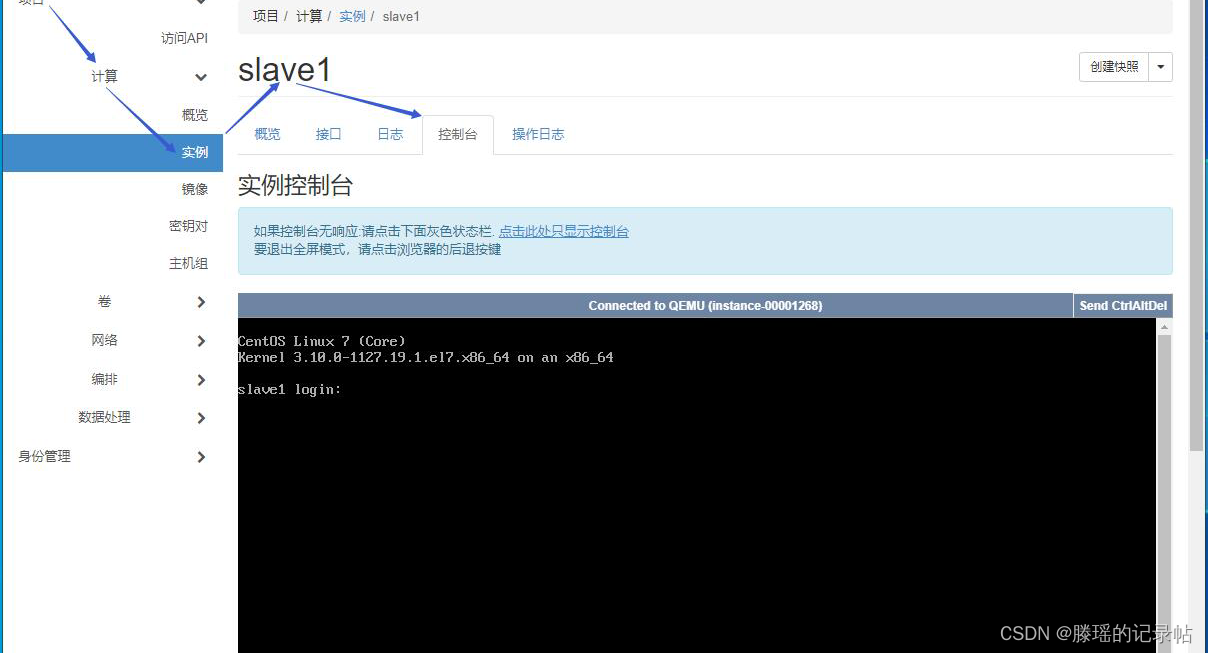

• 项目 - 计算 - 实例 - slave1 - 控制台
•

输入用户名和密码（root : p@ssw0rd）

 重复测试master的操作

修改主机名

测试能否连通

在ty_win7虚拟机上远程访问master、slave1与slave2虚拟机

（一）在ty_win7下载SecureCRT

• 登录ty_win7虚拟机
•

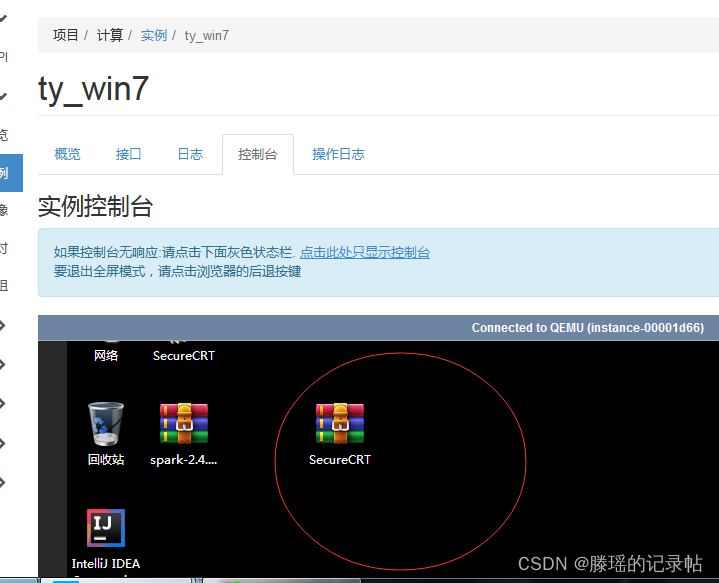

 下载SecureCRT 解压缩SecureCRT

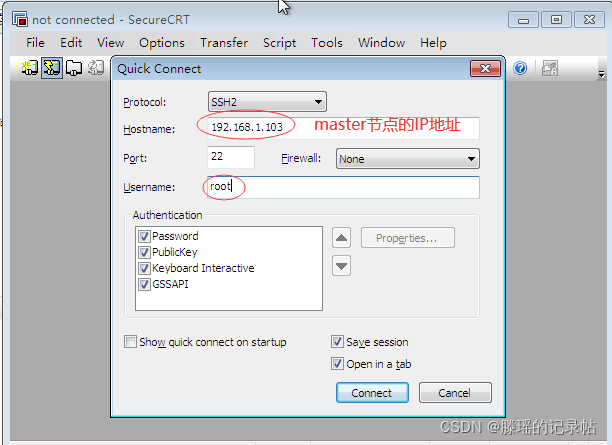

利用SecureCRT访问访问master、slave1和slave2虚拟机

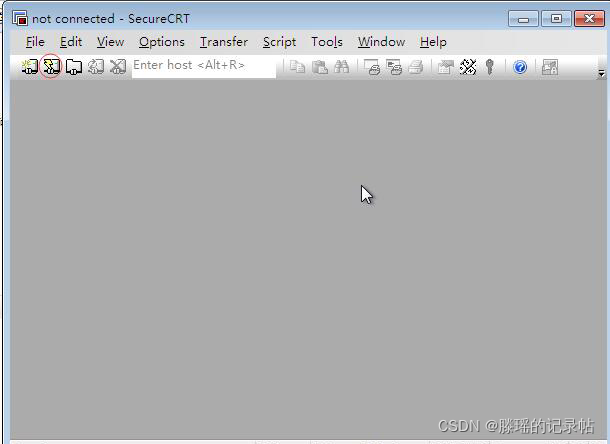

• 启动SecureCRT



 单击【Connect】按钮

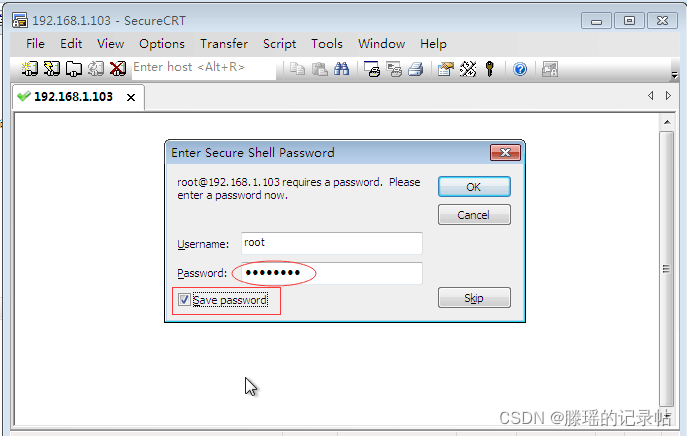

单击【Accept & Save】按钮，输入密码

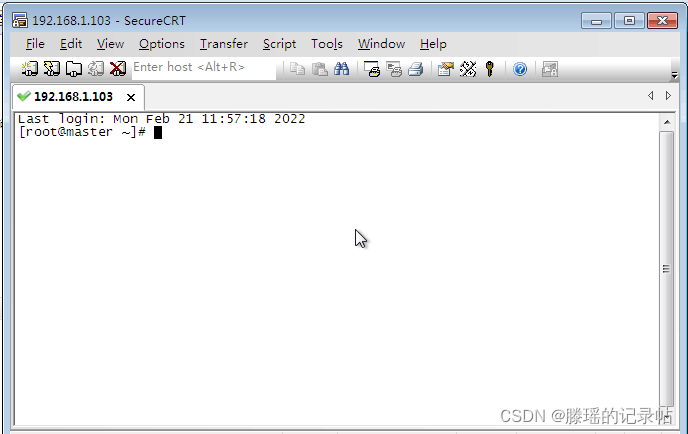

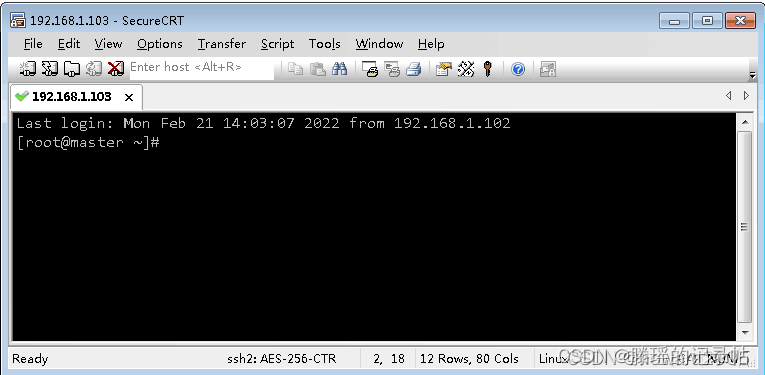

 进入

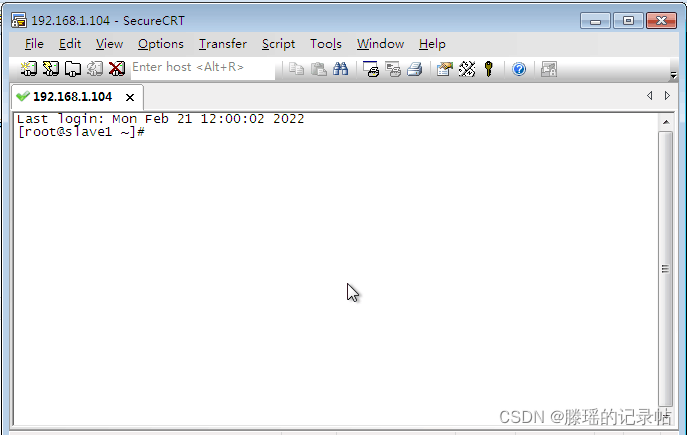

 同理可以访问slave1虚拟机

 同理可以访问slave2虚拟机

本机远程桌面连接ty_win7虚拟机

本机远程桌面连接ty_win7虚拟机

• hw_win7对外的IP地址：192.168.177.92

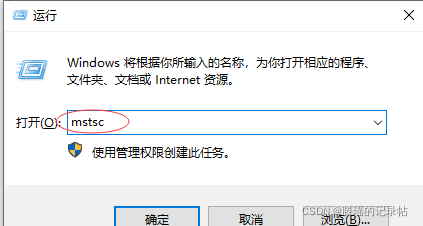

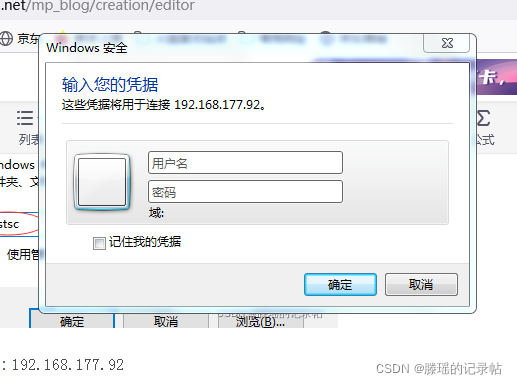

• 启动远程桌面连接

•

   输入IP地址：192.168.177.92

•

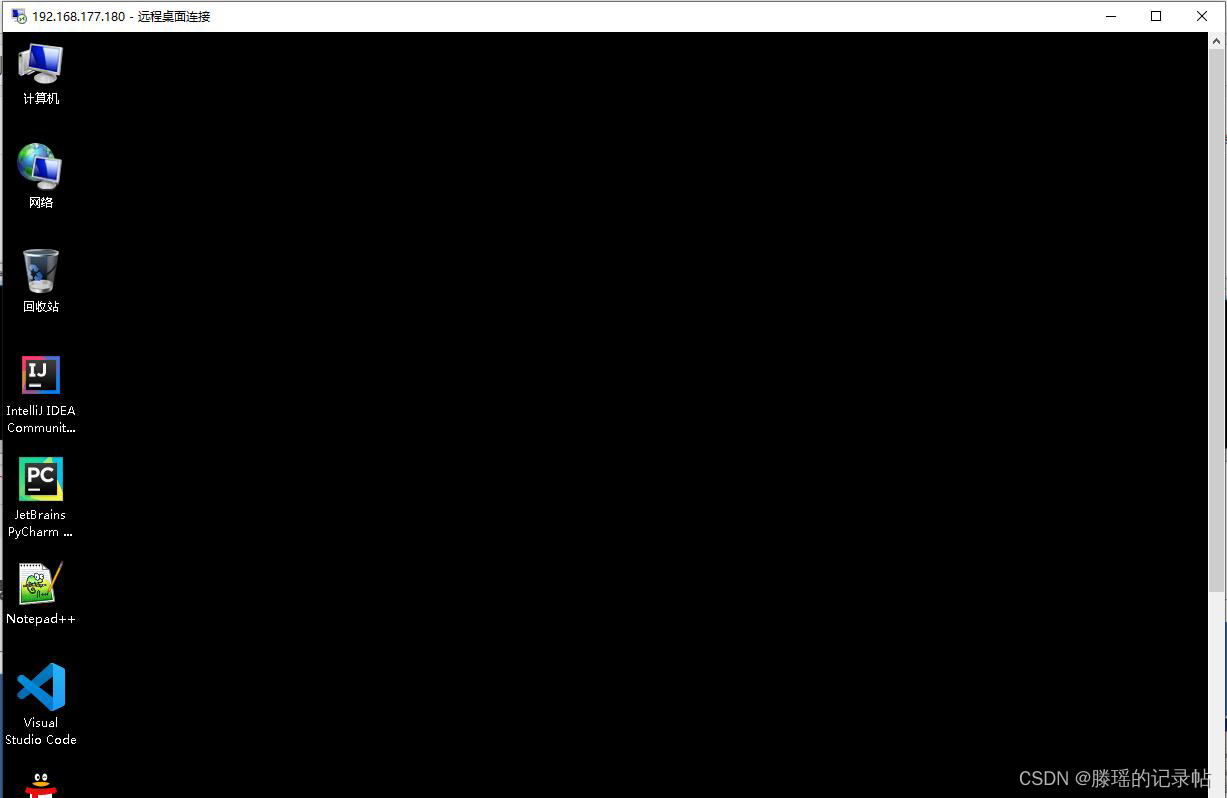

   进入远程连接

•

   找到SecureCRT启动SecureCRT

• 单击【192.168.1.105】 - master虚拟机

•

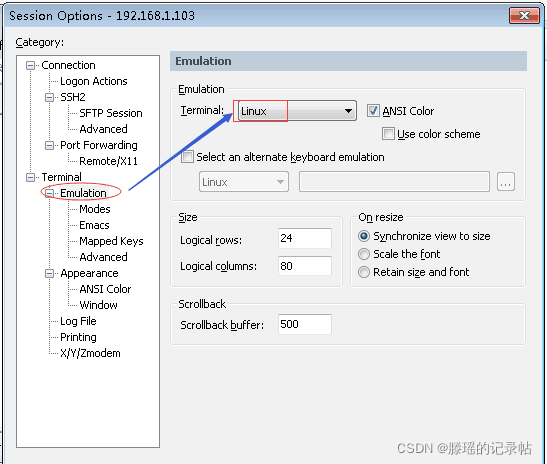

   单击Options下的Session Option，设置Emulation - Terminal [Linux]

•

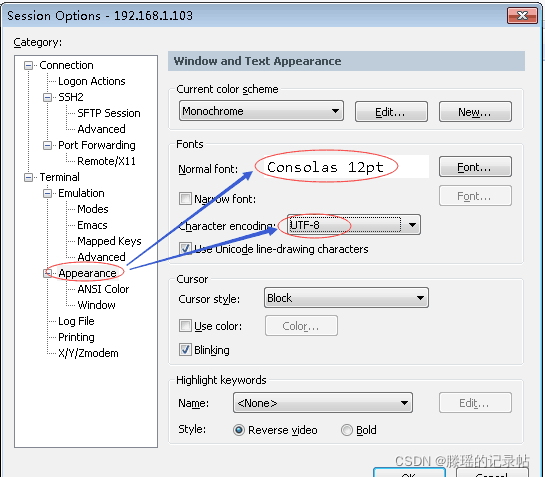

   设置Appearance - Fonts [Normal Font, Character encoding]

•

   查看设置后的界面

•

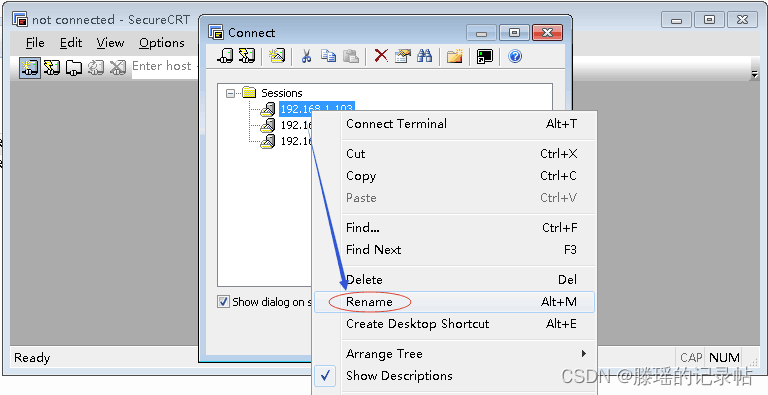

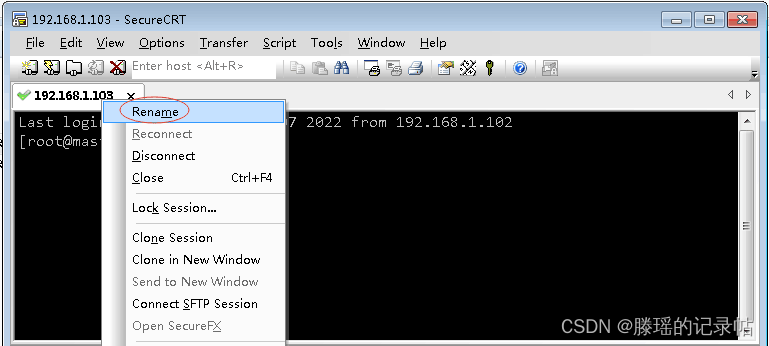

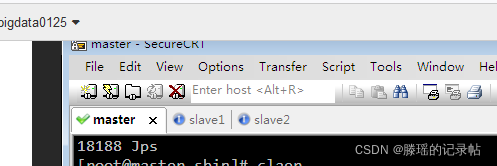

   修改标签名

   将其他每一个都修改名字

•

   、Linux基本操作演示

  查看用户

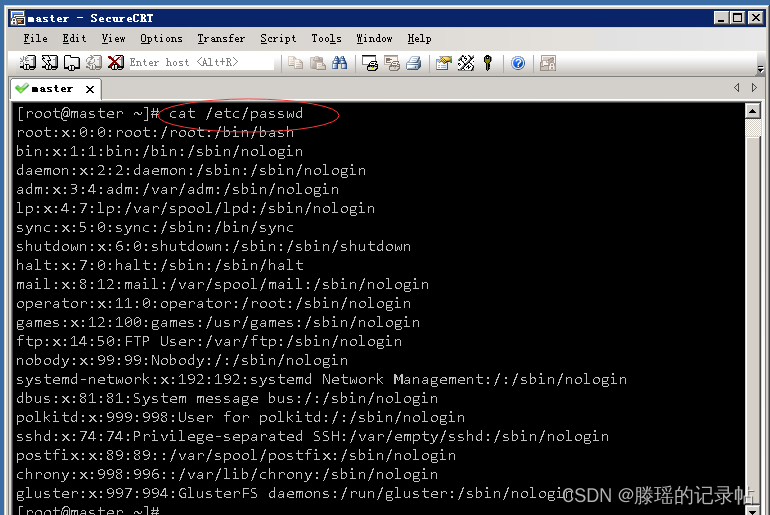

• 发布命令：cat /etc/passwd

•

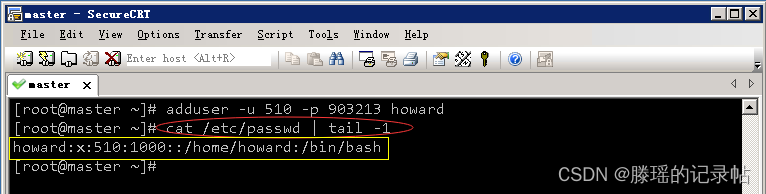

   发布命令：useradd -u 510 -p 903213 howard

•

   查看刚才添加的新用户howard

•

   查看用户howard的密码

•

   切换用户

• 发布命令：su howard

•
