个人学习总结笔记如有不足和错误欢迎指教谢谢
51单片机 是 兼容intel 8031指令系统的单片机的统称
cpu 处理器 进行 运算和控制逻辑 等
ram 存储器 相当于电脑的内存 存放读写数据
rom 存储器 相当于电脑的硬盘 存放程序 表格等

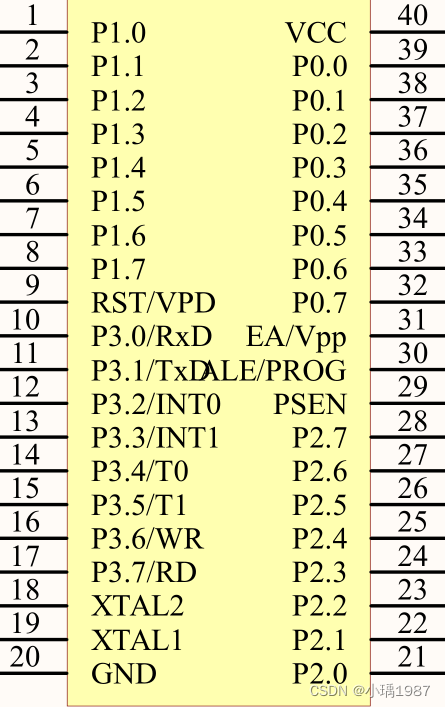

它一共有40个针脚
Vcc Vss 正极
Gnd 负极
XTAL1 外部时钟 结果晶振用
XTAL2 外部时钟 结果晶振用
RST 复位
一共分为4组常用io口：P0 P1 P2 P3 ， 每组端口 有八个针脚
RXD 发送针脚
TXD 接受针脚
最小系统：

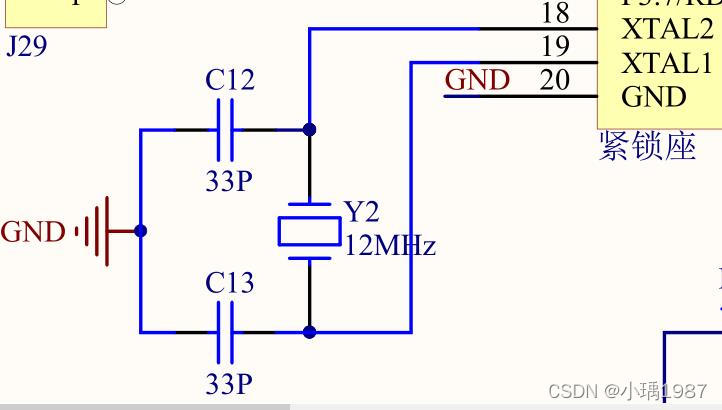

晶振电路 18和19脚接入 11.0592晶振 在晶振两侧 串联接地两个 无极性电容 33p的

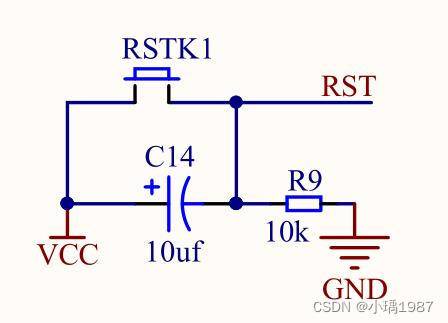

复位电路 9脚接开关接入vcc，上电复位，电容充电时给 9脚供电，电容充满电之后 电阻下拉放电
电源电路 3.3-5.5v供电 可以把外部的5v电接入 P3的Din5v
