在清代康熙到宣统的二百多年时间里，有一个雷姓家族延续八代主持或参与设计了几乎所有清代皇家建筑，其中包括圆明园、颐和园、天坛、中南海、北海、承德避暑山庄、清东西陵等等，得到了历代皇帝的青睐，而“样式雷”的名号更是响彻整个京城，目前中国六分之一的世界文化遗产打上了“样式雷”的烙印。

——《国家宝藏》

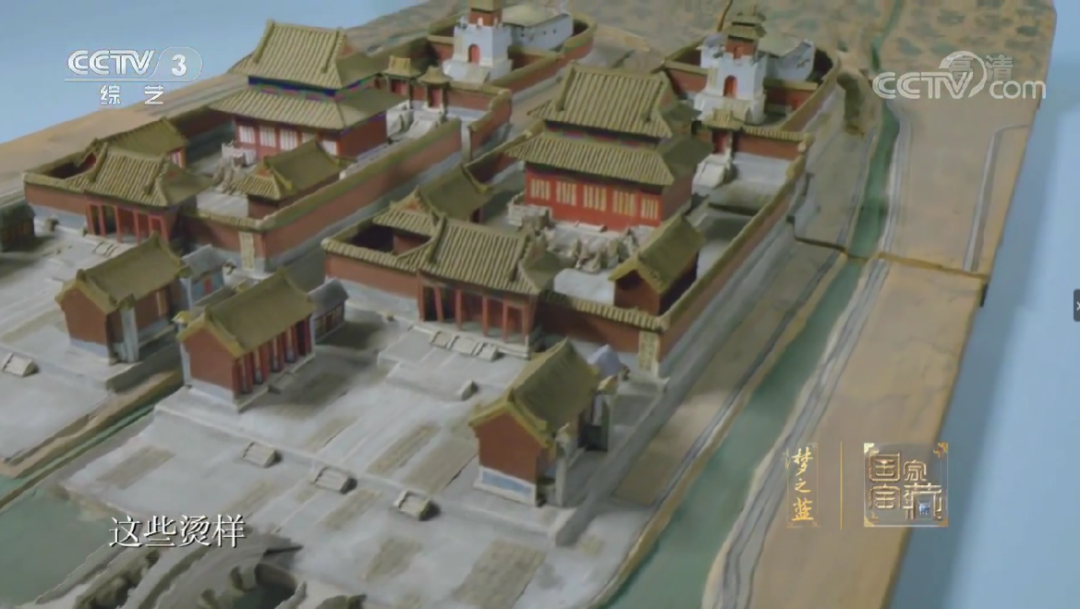

《国家宝藏》“样式雷”烫样展示

一、“样式雷”家族

一家“样式雷”，半部古建史！“样式雷”是清代雷氏建筑世家的誉称，其建筑作品代表了中国古代建筑的最高水平和独特风格，创造了5项世界文化遗产和1项世界记忆遗产，是全世界唯一获此殊荣的建筑世家。

天津大学建筑学院副教授张龙在《国家宝藏》中讲到：雷家是作为“样子匠”，供职皇家建筑设计专门机构“样式房”，相当长的时间里担当“掌案”统领设计事务。“样式雷”不能算是今天意义上的工匠，而是“和现在的建筑设计院类似，是专门做设计的。”

雷家祖籍江西永修，祖上在明朝就开始从事木工行当，到了清朝，雷发达以其精湛卓越的技术才能，得到康熙帝的赏识，“样式雷”家族也开始了发迹之路。雷发达晚年著有《工部工程做法则例》《工程营造录》等著作，也成为我国古代建筑设计的“指导典范”。200多年间，“样式雷”家族荣光一次次达到辉煌的顶点，直至随着清朝的没落这个传奇家族也就此陨落。

“样式雷”家族图谱（图片源自网络）

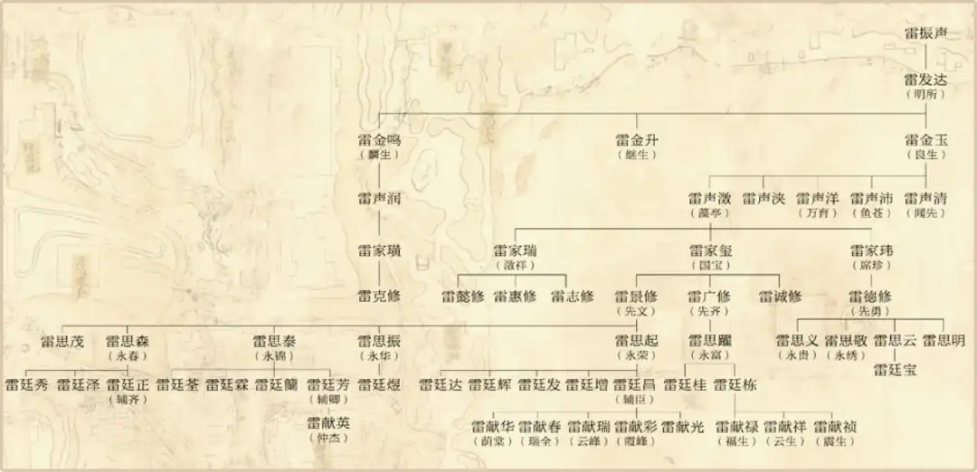

“样式雷”家族世系表（图片源自网络）

二、“平格法”与“烫样”

据天津大学建筑学院王其亨教授团队介绍：“样式雷”传人均能娴熟灵活地运用丰富多彩的图学语言，包括各种契合现代意义的投影及图层方法等，翔实表达其创作理念并指导施工，充分彰显了中国古代哲匠的非凡智慧。特别需要提到的便是雷家独特的建筑技法——“平格法”，以及独门绝技“烫样”的制作。

在绘图以平面为标准的时代里，雷家创造性地绘制建筑物透视图，用来反映建筑构造之间的复杂关系。平格法作为“样式雷”图档中的核心要素，“平”指的是水平测量，即用水平仪勘测地形高差，而“格”则涉及打方格，也就是用白灰画出正方形格网，逐一测量并记录格网各交点的高程。这种方法不仅在中国传统计量性地形图中广泛应用，还对日本和韩国的传统建筑文化产生了深远影响，并且与现代数字高程模型（Digital Elevation Model，简称DEM）的制图效果惊人一致。此外，平格法还涉及中国古代数学、计量学、制图学的发展脉络，彰显了中国人在长期测量史和图学史上的领先地位，展示了中国古代建筑水平的高超与先进。

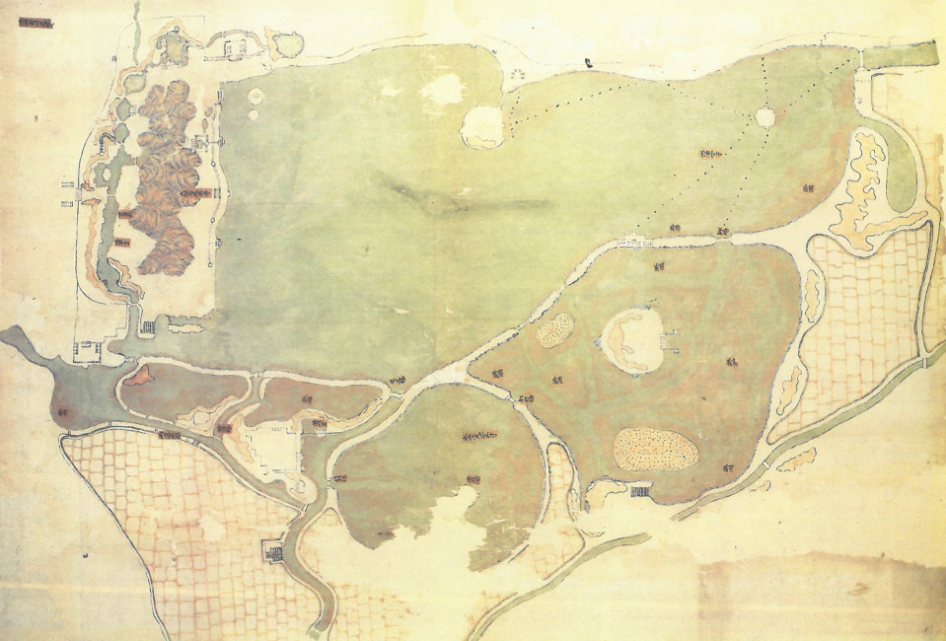

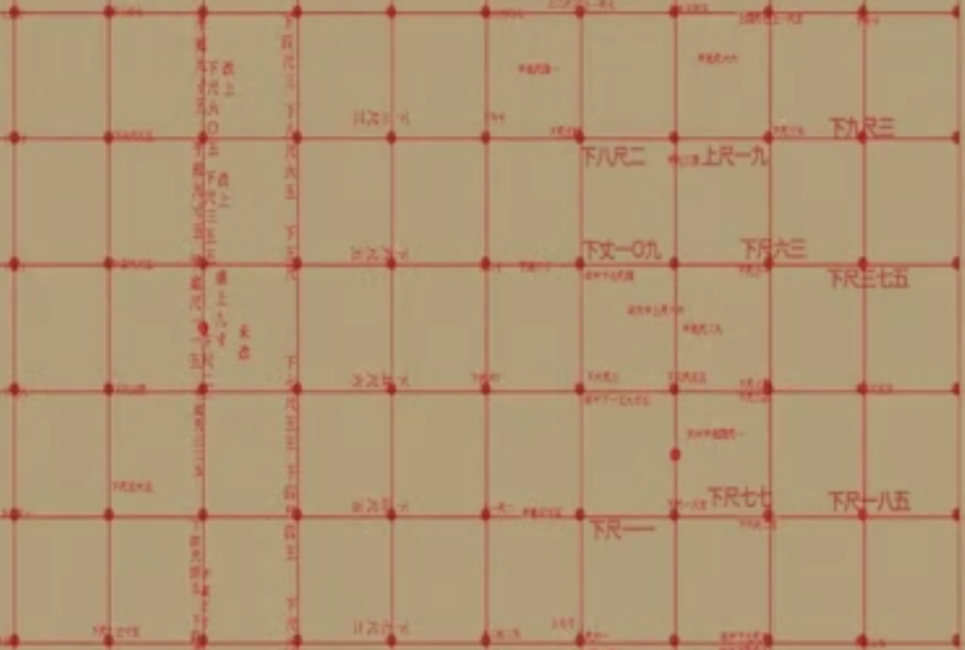

慈禧陵寝选址“平格”设计图（局部）

“烫样”这一独特创造源自“样式雷”家族，体现了雷家的精巧构思和匠心独运，它是根据建筑物设计图纸，按照一定比例精心制作出的模型小样，能精准地呈现了建筑物的尺寸和式样。匠人用硬纸板、秸秆、木头等最简单的材料制作微缩模型，将建筑等比例缩小呈现给皇帝观览，若是皇帝满意后，便可照样施工。因模型制成后，需要用小烙铁将细节部分烫平，所以取名为“烫样”。烫样本身艺术价值也极高，展现了中国古代建筑的艺术魅力。

详细视频请在公众号文章中观看

三、“样式雷”图档前世今生

“样式雷”图档是雷氏家族设计绘制的建筑图样、烫样模型及相关档案的称谓，是一个比较广泛的概念，包括“样式雷”家族绘制的建筑画样、建筑烫样、工程做法，以及雷氏家族的来往通信、日记、账单等档案，涵盖了建筑造型、内部构造、建筑色彩、建筑材料、建筑基本尺寸数据、建筑装饰、建筑基础等内容。

“样式雷”图档数以万计，各图档尺寸不一、差别极大，最小仅有巴掌大小，最大约有五平方米，最长达六米。现存的“样式雷”图档，绘制时间从18世纪中叶延续到20世纪初期，建筑覆盖北京、天津、河北、辽宁、山西等清代皇家建筑所在地。设计内容包括皇家宫殿（故宫）、园林（圆明园、颐和园）、坛庙（天坛）、陵寝（清东陵）、府邸等。

圆明三园（图片源自网络）

在兴建皇家工程时，设计图纸、烫样、旨意档、随工日记等重要档案也会严格按照制度归存，一般都存放在圆明园样式房内，这些工程类图档详细记录了有关机构设置、选址勘测、规划设计、工程施工，以及建筑技艺等传统建筑行业的方方面面，反映了清代建筑设计水平和样式房工作流程。还有一些非工程类图档则反映了“样式雷”家族的个人事务、情感等。

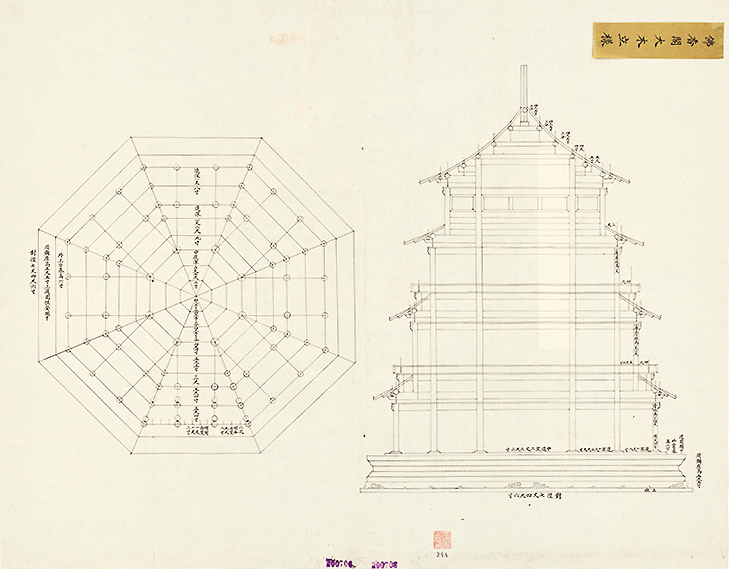

颐和园佛香阁平、立样图（图片源自网络）

长期以来，由于相关史料的缺失，没人能说清中国古代建筑究竟是怎么一步步完成的，许多国外专家一直认为，中国古代建筑完全是靠工匠经验修建的，不需要设计图，更不需要施工图，中国建筑的设计智慧远远被低估。在西方建筑学者的心目中，对于全世界建筑史而言，“建筑之树”的主干上，是希腊、罗马的建筑获得了认可和话语权，中国建筑不过只是发源早、但影响力小的一个次要分支。

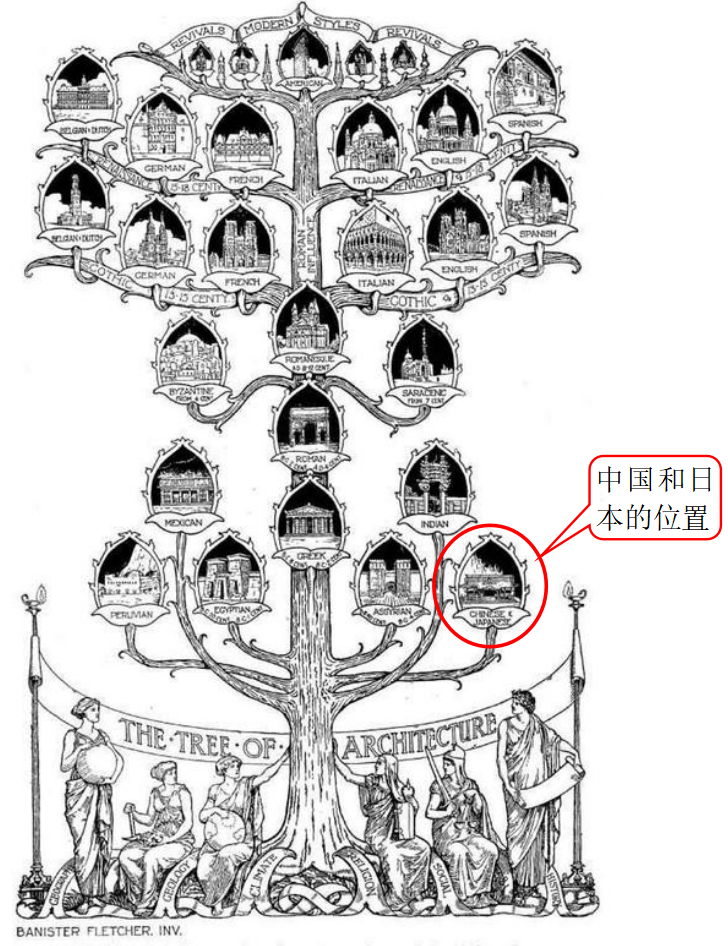

弗莱彻“建筑之树”图

而“样式雷”图档的存在，终结了世界建筑史上关于中国古代建筑设计理念和方法空缺之说，为这一领域提供了无可辩驳的实证。

“样式雷”图档能流传至今日，第五代传人雷景修功不可没。咸丰十年（1860年），英法联军焚毁西郊的三山五园，样式房的工作被迫中断。雷景修虽身怀绝技，却无用武之地。但他也借此时机做了几件大事，一个是修家谱，一个是修家族墓地，还有就是收集图档。雷景修收集祖传的营造法式图稿和大大小小的烫样，加上说明，编成目录，数量之多要用三间屋子才能容纳得下，现今保存下来的“样式雷”图纸绝大部分是在咸丰以后，同治光绪时期居多。据雷献瑞（雷廷昌第三子）的孙子雷章宝介绍：“样式雷”图样、模型等，原都保存于设在今圆明园东北角（圆明园厢白旗西南角）的样房中。咸丰十年庚申之役，英法联军火烧圆明园，样房因位于圆明园偏僻处，未被殃及。雷景修为保护这些档案，将其秘密运至海淀镇宅院，后为妥善保护，又偷运至西直门内观音寺和阜成门内水车胡同雷宅。

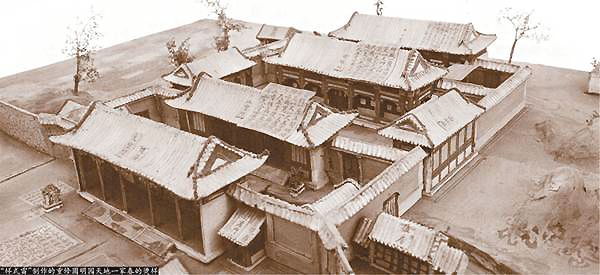

圆明园天地一家春烫样

随着清王朝的没落，样式房职务消失，传承八代的“样式雷”家族从此退出历史舞台，雷家也迅速衰败。雷献彩死后，各房分家，迫于生计，后代子孙开始变卖图纸和烫样，“样式雷”图档渐渐流入坊间。“样式雷”图档分别被卖给了北平图书馆（后北京图书馆，今国家图书馆）、燕京大学、中法大学等机构，外国人鉴于中国宫殿苑囿之精美，争相求购，部分图档因此流落海外。

1930年，雷氏后裔因穷困出售其先辈所藏图档，时任中国营造学社社长的朱启钤先生得知后，建议中华教育文化基金会购存。基金会采纳了朱先生的建议，拔款给北平图书馆购回图档，于是第一批“样式雷”图档从东观音寺胡同雷宅全数入藏北平图书馆，至今入藏国家图书馆的图档约有15,000件的规模，成为“样式雷”图档在全世界范围内最大的收藏单位。

50年代，故宫博物院得以辗转收集到现存的绝大多数“样式雷”建筑烫样，不过多为一些室内的内檐装修图，更多用在研究领域。

从80年代初至今，王其亨教授团队研究整理了两万多件“样式雷”图档，将烫样变成可读的文献资料，带领团队完成近百次测绘，指导绘制了数万张测绘图纸。2003年10月，清代“样式雷”图档入选第二批中国档案文献遗产名录。2004年，王其亨教授联合国家图书馆、故宫博物院、第一历史档案馆、清华大学等机构共同举办了“清代‘样式雷’建筑图档展”，2006年以后相继在法国、瑞士、德国、英国、新加坡等国推出了展览的外文版，在国内外引发了很大反响。通过王其亨教授团队的不懈的努力，“样式雷”图档终于在2007年被列入联合国教科文组织《世界记忆名录》，成为我国第五个世界记忆遗产项目。
